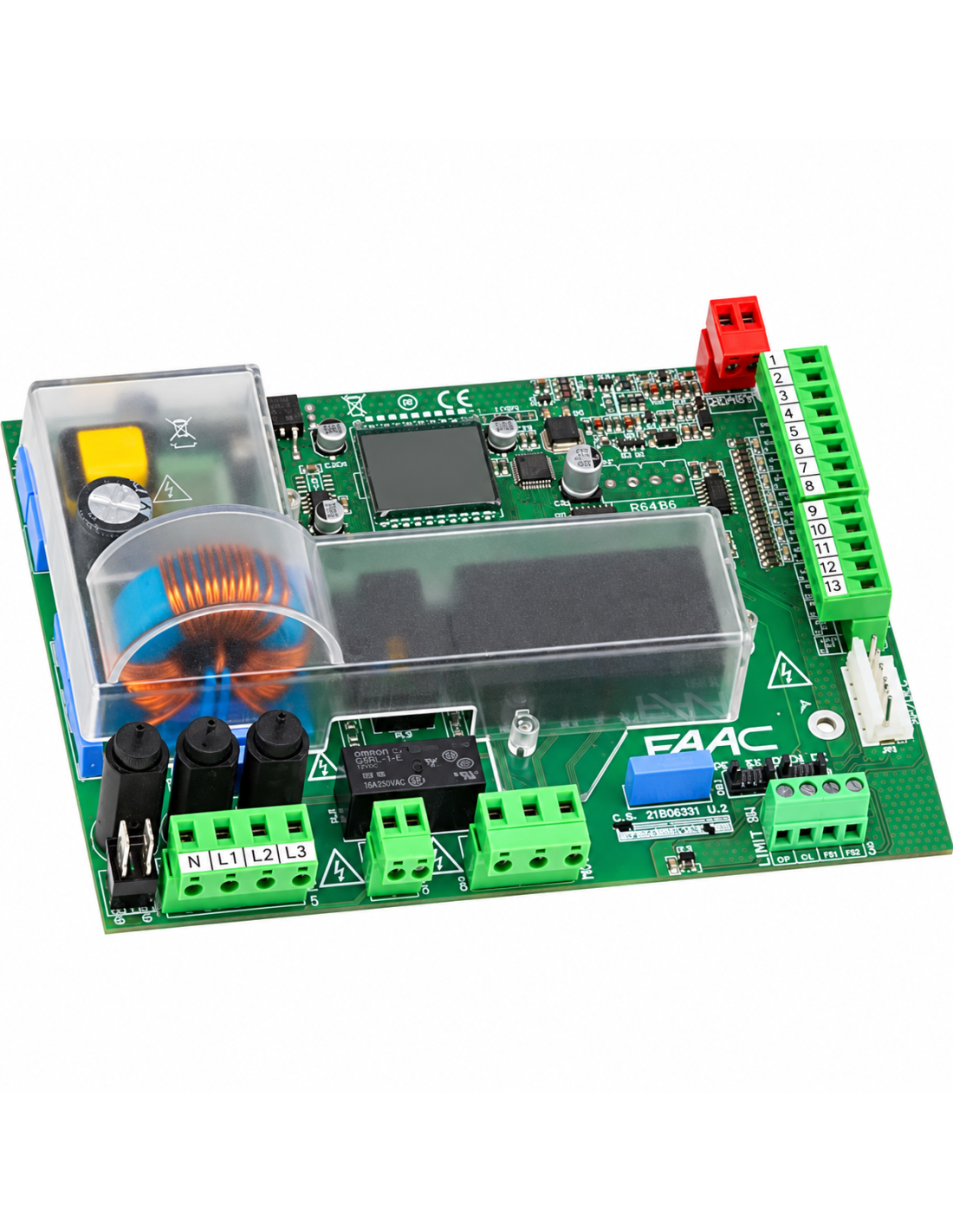

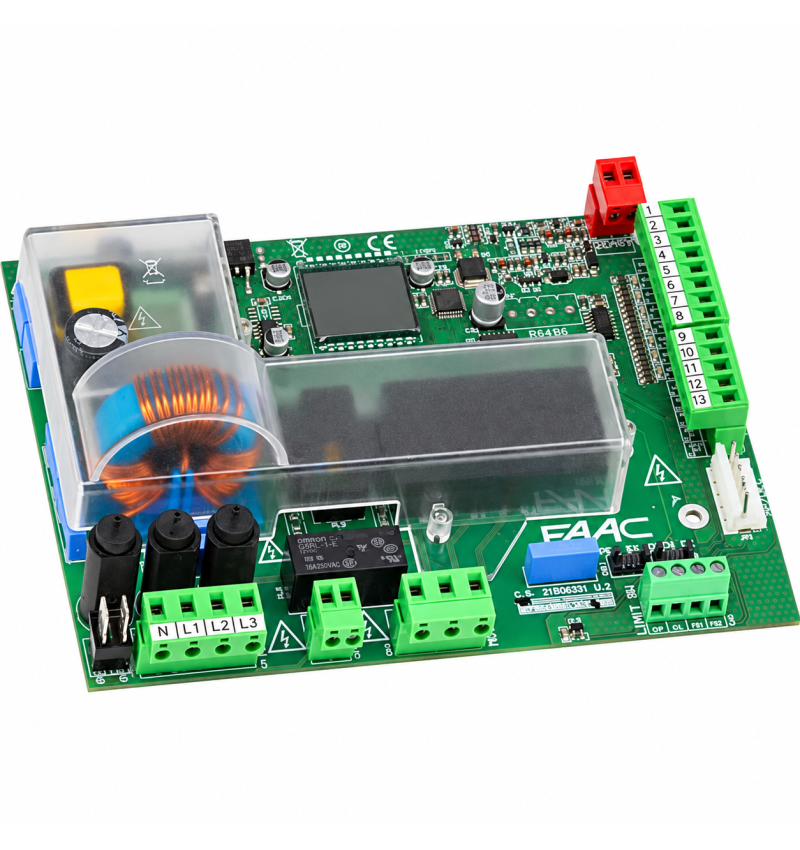

Carte électronique FAAC E844 3PH | Référence 202073
Les FAAC E844 3PH, référence 202073, c'est une carte de contrôle électronique pour automatismes de Portes coulissantes triphasées FAAC.
Il est conçu pour contrôler les moteurs de vitesse FAAC 844 R 3PH et FAAC 884 MC 3PH, utilisé dans les accès coulissants industriels, commerciaux et résidentiels.
Le E844 3PP comprend une électronique plus moderne avec Écran de programmation, 2easy Connexion de bus, gestion de périphériques de sécurité et différentes fonctions de la configuration de l'automatisme.
Substituer les anciennes cartes FAAC 844T et 884T
Le nouveau FAAC E844 3PH Il est compatible avec le remplacement des cartes électroniques précédentes:
■ FAAC 844t
■ FAAC 884t
Compatibilité
✓ FAAC 844 R 3PH
✓ FAAC 844 er 3Ph
✓ FAAC 884 MC 3PH
✓ Remplacement de l'ancien central 844T et 884T.
Important: électronique triphasée
Les E844 3PH Il est destiné aux automatismes triphasé. Avant de passer la commande, vérifiez le modèle exact de la vitesse de vitesses et des fonctionnalités électriques de l'installation.
Caractéristiques principales
✓ Carte électronique originale FAAC E844 3PH.
✓ Référence du fabricant 202073.
✓ Contrôle d'un moteur triphasé 1500 W.
✓ Programmation à travers Écran LCD et 3 boutons-poussoirs.
✓ FAAC 2easy bus Pour accessoires compatibles.
✓ Entrées indépendantes pour les appareils de sécurité dans Ouverture et fermeture.
✓ Compatible avec des bords de sécurité résistifs 8k2 et dispositifs électromécaniques compatibles.
✓ Entrées spécifiques pour l'ouverture de priorité et les commandes de fermeture en mode homme présent.
✓ Deux sorties d'état programmables.
✓ Fonctions de contrôle et de décélération supplémentaires disponibles selon le motoréducteur FAAC utilisé.
Caractéristiques techniques FAAC E844 3PH
| Fonctionnalité |
E844 3PH |
| Référence FAAC |
202073 |
| Alimentation |
380-415 V ~
3Ph + n
50/60 Hz |
| Puissance maximale de la carte |
3 W |
| Puissance de moteur maximale |
1500 W |
| Accessoires de sortie |
24 V CC
500 ma max. |
| 2easy bus |
500 mA |
| Exit flashing lamp |
230 V ~
60 w max. |
| Température de fonctionnement |
-20 ° C
+55 ° C |
| Programmation |
Écran LCD
+ 3 boutons-poussoirs |
Fonctions du Central E844 3PH
2easy bus: Vous permet de connecter des accessoires FAAC Compatible sous forme de photocellules, de dispositifs de contrôle, de claviers, de lecteurs d'étiquettes et de systèmes de sécurité.
Assurances indépendantes: Il a des entrées spécifiques pour les dispositifs de sécurité lors de l'ouverture et pendant la fermeture.
Gestionnaires prioritaires: Il intègre des entrées spécifiques pour l'ouverture et la fermeture du mode actuel de l'homme.
Sorties programmables: Il a deux sorties d'état configurables.
Contrôle avancé: avec certaines configurations FAAC 844 R 3PH permet des fonctions de début progressiste, de décélération avant la fin de la course et de la gestion du codeur.
Remplacement des images FAAC vieux
Les E844 3PH a été développé par FAAC Comme évolution des automatismes de manière centrale dans les automatismes triphasés.
■ 844T → Rubrique par E844 3PH
■ 884T → Rubrique par E844 3PH
Content de l'offre
■ Carte électronique 1 × FAAC E844 3PH - Réf. 202073
Installation par du personnel qualifié
Ce produit fonctionne avec Alimentation triphasée haute tension. L'installation, la connexion, la configuration et la mise en service doivent être effectuées en respectant le schéma électrique et les instructions du fabricant.
