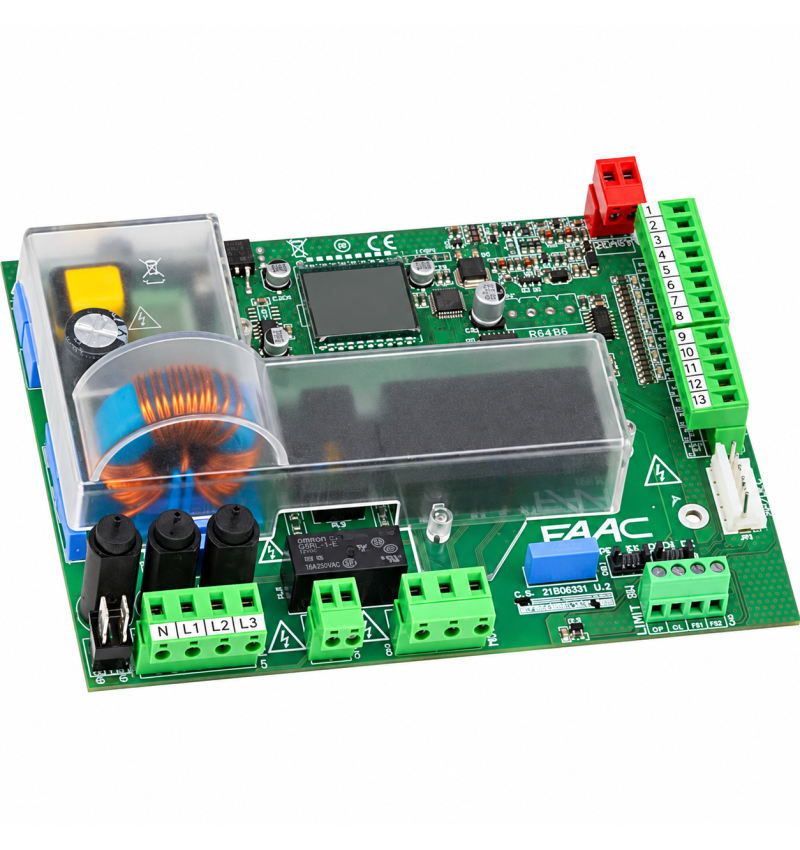

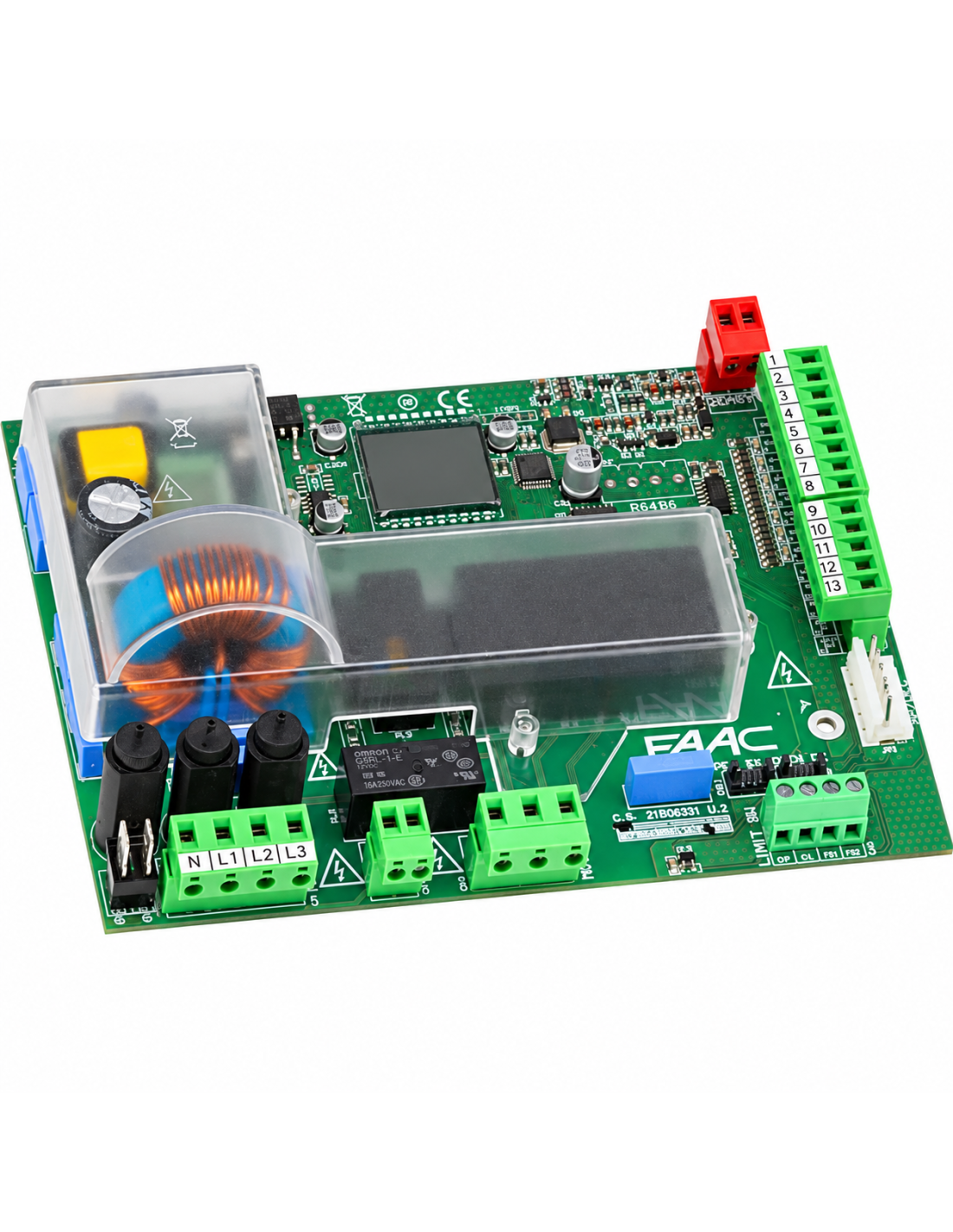

Cartão eletrônico FAAC E844 3PH | Referência 202073
A FAAC E844 3PH, referência 202073, é um cartão de controle eletrônico para automatismos de Portas de correr trifásicas FAAC.
Ele é projetado para controlar os Motorários FAAC 844 R 3PH e FAAC 884 MC 3PH, usado em acessos deslizantes industriais, comerciais e residenciais.
O E844 3PH incorpora uma eletrônica mais moderna com Tela de programação, conexão de barramento 2easy, gerenciamento de dispositivos de segurança e diferentes funções de configuração de automatismo.
Substitua os cartões antigos FAAC 844 e 884T
O novo FAAC E844 3PH É compatível como substituindo os cartões eletrônicos anteriores:
■ FAAC 844t
■ FAAC 884t
Compatibilidade
✓ FAAC 844 R 3PH
✓ FAAC 844 er 3ph
✓ FAAC 884 MC 3PH
✓ Substituição da antiga central 844 e 884T.
IMPORTANTE: Eletrônica trifásica
A E844 3PH Destina-se a automatismos trifásicos. Antes de fazer o pedido, verifique o modelo exato do Motor Motor e dos recursos elétricos da instalação.
Principais características
✓ cartão eletrônico original FAAC E844 3PH.
✓ Referência do fabricante 202073.
✓ Controle de um motor trifásico 1500 W.
✓ Programação através de Tela LCD e 3 botões.
✓ FAAC Ônibus 2easy Para acessórios compatíveis.
✓ Entradas independentes para dispositivos de segurança em Abertura e fechamento.
✓ Compatível com bordas de segurança resistivas 8k2 e dispositivos eletromecânicos compatíveis.
✓ Entradas específicas para as ordens de abertura e fechamento prioritárias no modo homem presente.
✓ Duas saídas de status programáveis.
✓ Funções adicionais de controle e desaceleração disponíveis de acordo com o Motor FAAC utilizado.
Características técnicas FAAC E844 3PH
| Funcionalidade |
E844 3PH |
| Referência FAAC |
202073 |
| Alimentação |
380-415 v ~
3PH + N
50/60 Hz |
| Potência máxima do cartão |
3 W |
| Potência máxima do motor |
1500 W |
| Acessórios de saída |
24 v dc
500 mA max. |
| Ônibus 2easy |
500 mA |
| Sair da lâmpada piscando |
230 v ~
60 W Max. |
| Temperatura de operação |
-20 ° C
+55 ° C |
| Programação |
Tela de lcd
+ 3 botões |
Funções do E844 3PH Central
Barramento 2easy: Permite conectar acessórios FAAC Compatível como fotocélulas, dispositivos de controle, teclados, leitores de tag e sistemas de segurança.
Assurâncias Independentes: Tem entradas específicas para dispositivos de segurança durante a abertura e durante o fechamento.
Gerentes Prioritários: Incorpora entradas específicas para abrir e fechar no modo atual do homem.
Saídas programáveis: Tem duas saídas de status configuráveis.
Controle Avançado: com certas configurações FAAC 844 R 3PH permite funções como um início progressivo, desaceleração antes do final da raça e gestão do codificador.
Substituição de fotos FAAC velho
A E844 3PH foi desenvolvido por FAAC Como uma evolução do usado centralmente em automatismos trifásicos.
■ 844T → substituível por E844 3PH
■ 884T → substituível por E844 3PH
Fornecimento de conteúdo
■ 1 × cartão eletrônico FAAC E844 3PH - Ref. 202073
Instalação por pessoal qualificado
Este produto funciona com Alimentação trifásica de alta tensão. A instalação, conexão, configuração e comissionamento deve ser realizada respeitando o esquema elétrico e as instruções do fabricante.
Documentação
Español
Français
English GB
Português PT
