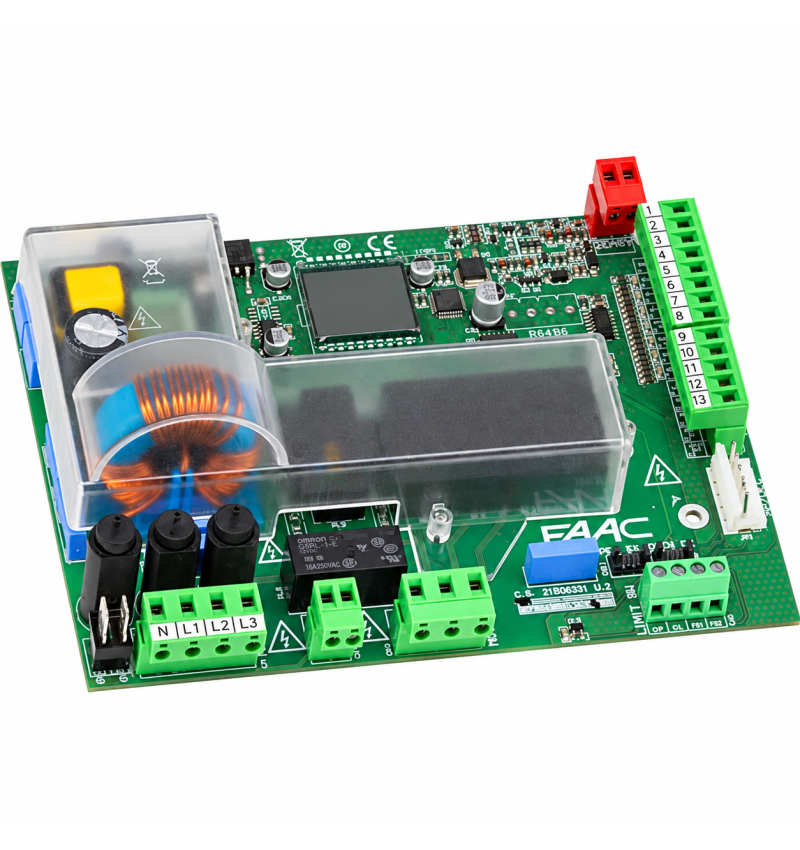

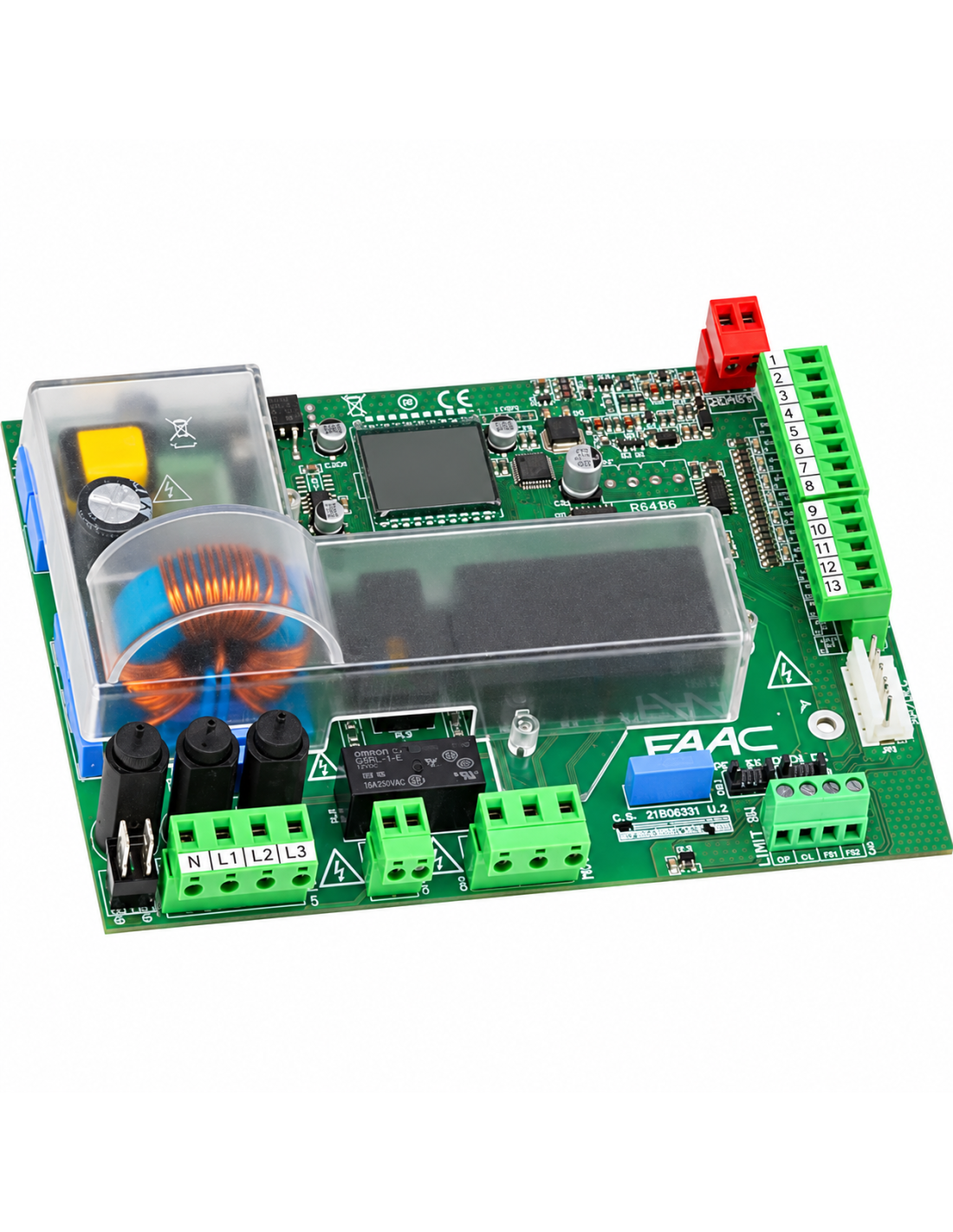

Tarjeta electrónica FAAC E844 3PH | Referencia 202073
La FAAC E844 3PH, referencia 202073, es una tarjeta electrónica de control para automatismos de puertas correderas trifásicas FAAC.
Está diseñada para controlar los motorreductores FAAC 844 R 3PH y FAAC 884 MC 3PH, utilizados en accesos correderos industriales, comerciales y residenciales.
La E844 3PH incorpora una electrónica más moderna con pantalla de programación, conexión BUS 2easy, gestión de dispositivos de seguridad y diferentes funciones de configuración del automatismo.
Sustituye las antiguas tarjetas FAAC 844T y 884T
La nueva FAAC E844 3PH es compatible como sustitución de las anteriores tarjetas electrónicas:
■ FAAC 844T
■ FAAC 884T
Compatibilidad
✓ FAAC 844 R 3PH
✓ FAAC 844 ER 3PH
✓ FAAC 884 MC 3PH
✓ Sustitución de las antiguas centrales 844T y 884T.
Importante: electrónica trifásica
La E844 3PH está destinada a automatismos trifásicos. Antes de realizar el pedido, compruebe el modelo exacto del motorreductor y las características eléctricas de la instalación.
Características principales
✓ Tarjeta electrónica original FAAC E844 3PH.
✓ Referencia fabricante 202073.
✓ Control de un motor trifásico de hasta 1500 W.
✓ Programación mediante pantalla LCD y 3 pulsadores.
✓ Conexión FAAC BUS 2easy para accesorios compatibles.
✓ Entradas independientes para dispositivos de seguridad en apertura y cierre.
✓ Compatible con bordes de seguridad resistivos 8K2 y dispositivos electromecánicos compatibles.
✓ Entradas específicas para órdenes prioritarias de apertura y cierre en modalidad hombre presente.
✓ Dos salidas de estado programables.
✓ Funciones adicionales de control y desaceleración disponibles según el motorreductor FAAC utilizado.
Características técnicas FAAC E844 3PH
| Característica |
E844 3PH |
| Referencia FAAC |
202073 |
| Alimentación |
380-415 V~
3PH + N
50/60 Hz |
| Potencia máxima de la tarjeta |
3 W |
| Potencia máxima motor |
1500 W |
| Salida accesorios |
24 V DC
500 mA máx. |
| BUS 2easy |
500 mA |
| Salida lámpara destellante |
230 V~
60 W máx. |
| Temperatura de funcionamiento |
-20 °C
+55 °C |
| Programación |
Pantalla LCD
+ 3 pulsadores |
Funciones de la central E844 3PH
BUS 2easy: permite conectar accesorios FAAC compatibles como fotocélulas, dispositivos de mando, teclados, lectores TAG y sistemas de seguridad.
Seguridades independientes: dispone de entradas específicas para dispositivos de seguridad durante la apertura y durante el cierre.
Mandos prioritarios: incorpora entradas específicas para apertura y cierre en modalidad hombre presente.
Salidas programables: dispone de dos salidas de estado configurables.
Control avanzado: con determinadas configuraciones del FAAC 844 R 3PH permite funciones como arranque progresivo, desaceleración antes del final de carrera y gestión del encoder.
Sustitución de cuadros FAAC antiguos
La E844 3PH fue desarrollada por FAAC como evolución de las centrales utilizadas anteriormente en los automatismos trifásicos.
■ 844T → sustituible por E844 3PH
■ 884T → sustituible por E844 3PH
Contenido del suministro
■ 1 × tarjeta electrónica FAAC E844 3PH – Ref. 202073
Instalación por personal cualificado
Este producto trabaja con alimentación trifásica de alta tensión. La instalación, conexión, configuración y puesta en servicio deben realizarse respetando el esquema eléctrico y las instrucciones del fabricante.
