Carte électronique CAME ZL392B 88003-0083 pour barrières GT4 GT4 et GT8

Carte électronique CAME ZL392B pour barrières GT4 GT4 et GT8

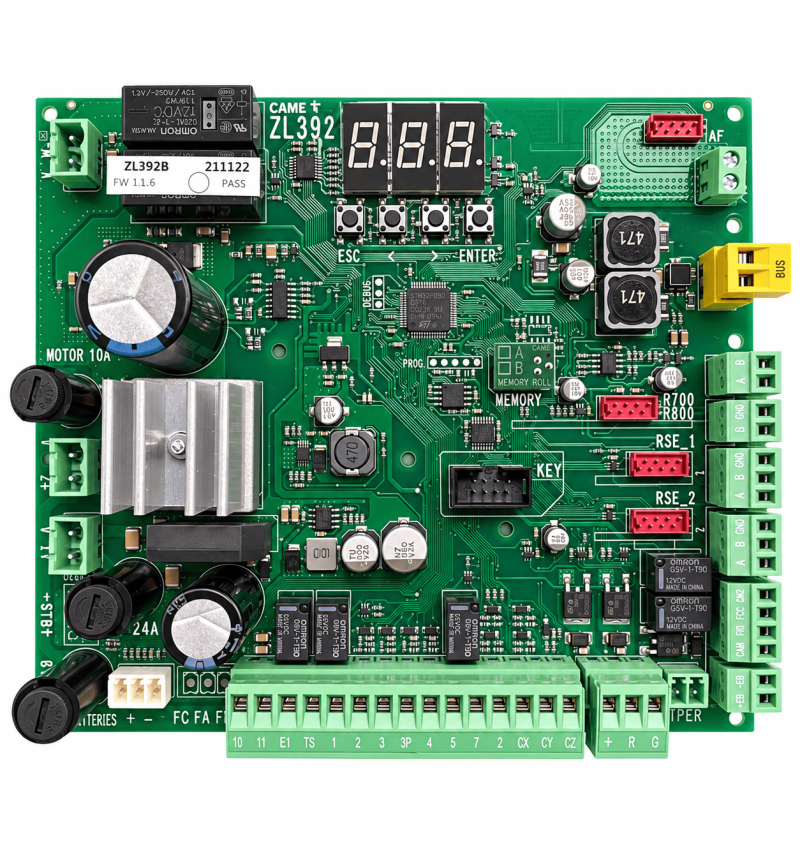

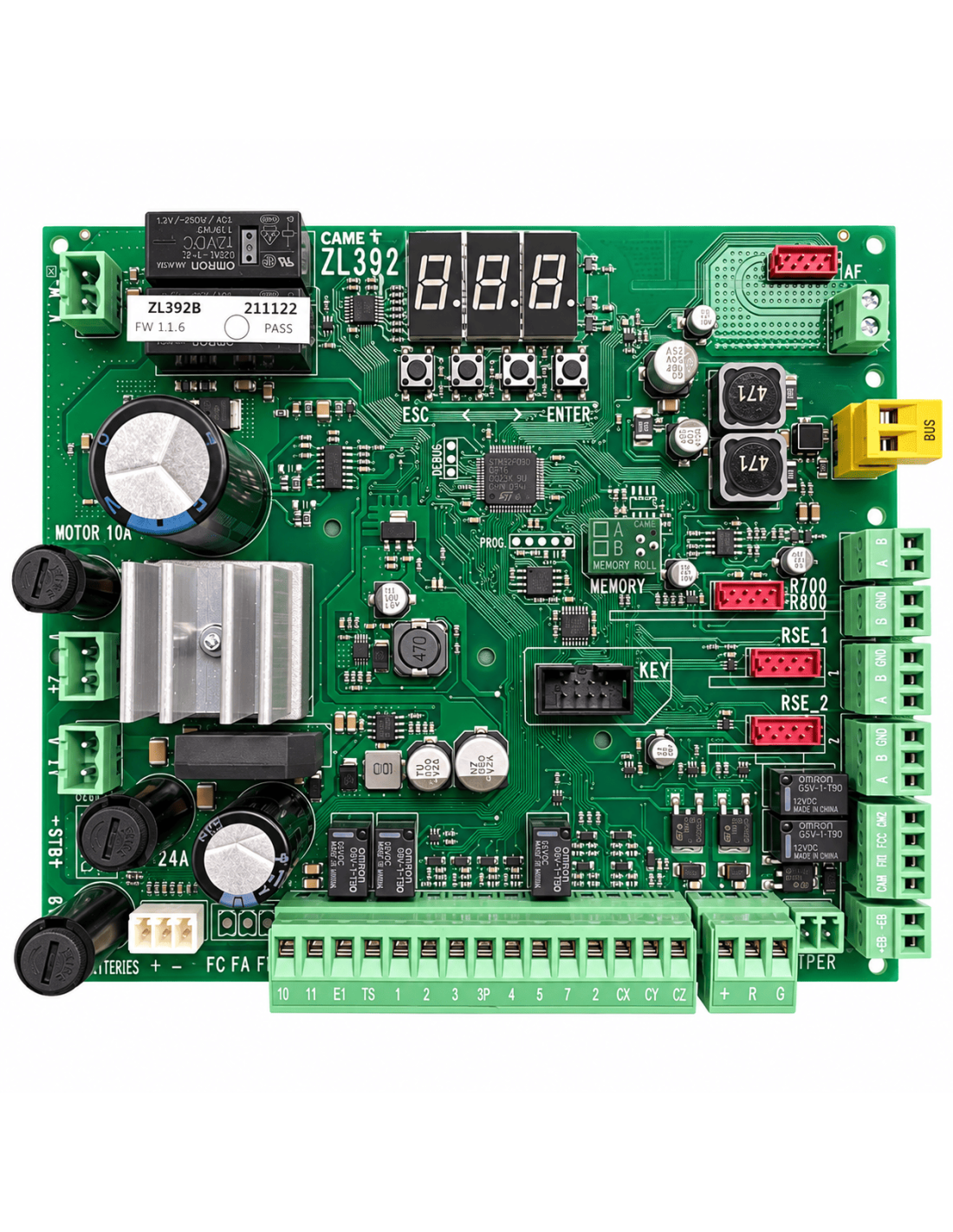

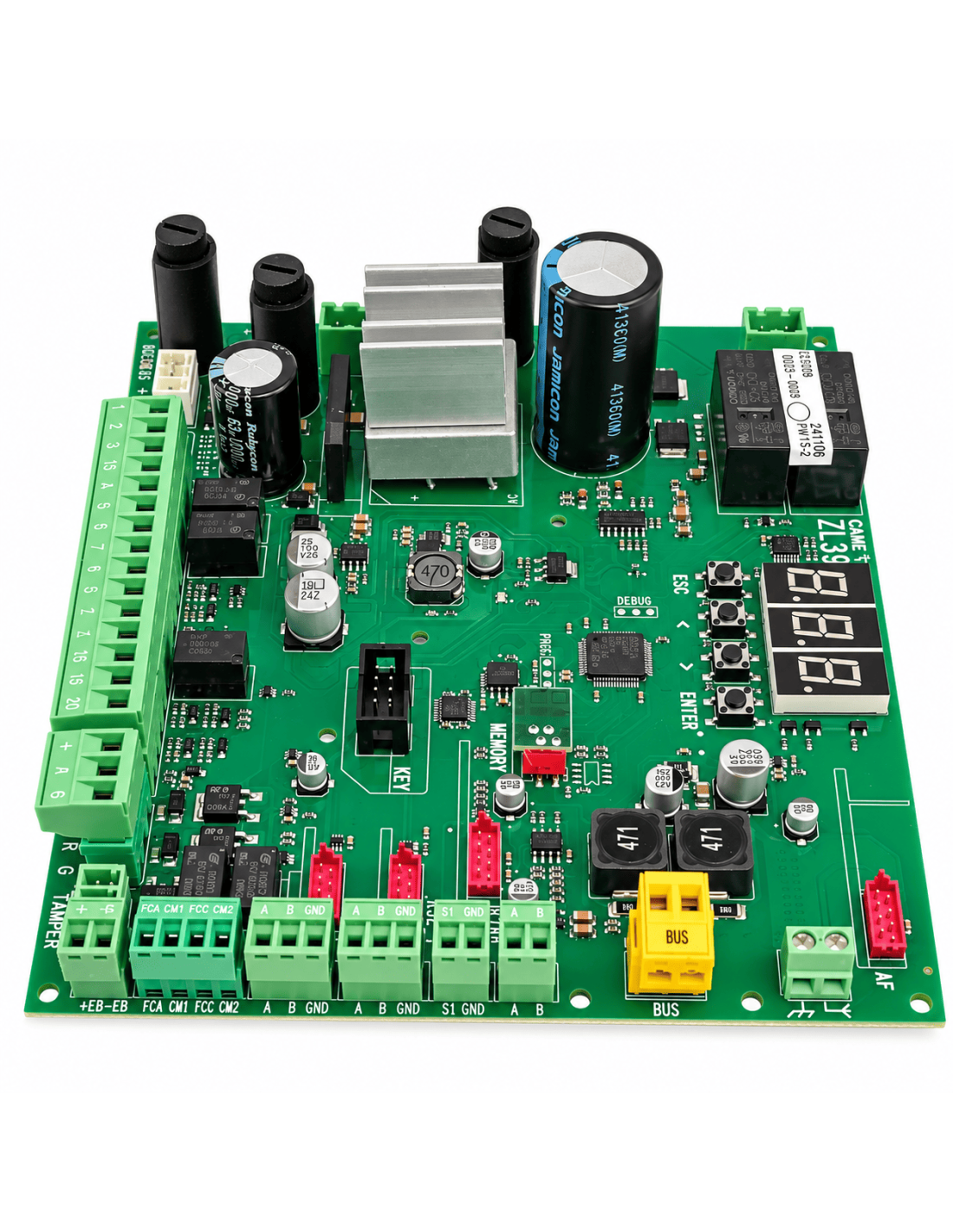

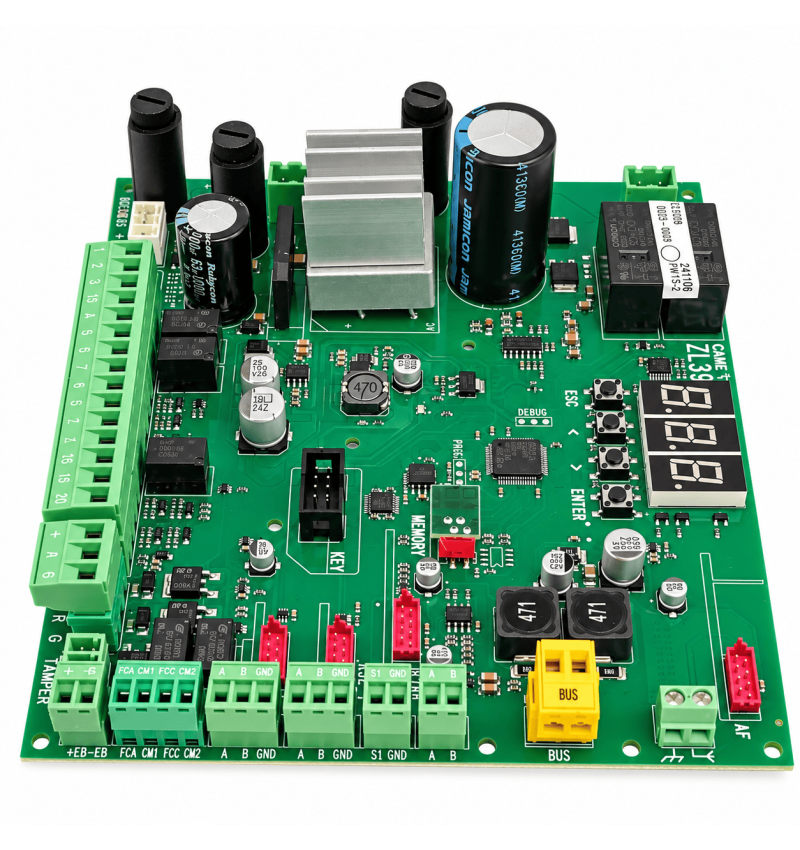

Les CAME 88003-0083 est la carte de contrôle électronique Zl392b utilisé dans les barrières automatiques CAME Gard GT4 et Gard GT8.

Est principalement destiné à la Réparation ou remplacement d'une plante électronique de défaut, permettant de préserver le reste des composants de la barrière quand ils sont en bon état.

La plante gère le fonctionnement de la barrière, du moteur, du codeur, des dispositifs de contrôle et de la sécurité, des accessoires et des différentes fonctions de programmation de l'automatisme.

Compatibilité

✓ CAME Gard GT4

✓ CAME GT8 Gard

IMPORTANT: ZL392 Version de la carte B

La référence 88003-0083 correspond à la ZL392B / ZL392 Version B. Avant de passer la commande, vérifiez la référence du centre installé et du modèle exact de la barrière pour éviter de la confondre avec d'autres versions de plaques. CAME.

✓ Carte électronique CAME Zl392b.

✓ Référence de remplacement 88003-0083.

✓ Compatible avec les barrières CAME Gard GT4 et GT8.

✓ Poussoirs d'écran et de programmation incorporé.

✓ Gestion du moteur et codeur.

✓ Billets pour appareils Commande et sécurité.

✓ Connexion pour accessoires Bus.

✓ connecteur pour Carte de récepteur radiofréquence CAME Af.

✓ Connecteur pour les cartes de décodage R700 / R800.

✓ Connecteurs CSR Pour des fonctions compatibles et des communications.

✓ connecteur pour CAME KEY.

✓ Connecteur de carte Rouleau de mémoire.

Radio: Connecteur pour le récepteur de plug-in CAME Connexion AF et Antenne.

Bus: Connexion pour accessoires compatibles avec le système de bus.

Sécurité et contrôles: Borniers spécifiques pour le contrôle d'installation et les dispositifs de sécurité.

Codeur: Entrée dédiée à la position et au contrôle des mouvements.

La RSE: Connexions pour les fonctions de communication, CRP et configurations compatibles.

Modbus: Possibilité d'intégration à travers l'interface correspondante connectée au panneau de commande.

Programmation et maintenance: Il a un écran, une programmation et des poussoirs de connexion pour CAME KEY.

Carte réceptive non incluse

Le ZL392B a un connecteur spécifique pour installer un Carte de récepteur radio CAME Af. Le récepteur radio, les commandes et autres accessoires ne sont pas inclus avec cette carte à moins que expressément indiquée.

■ Carte électronique 1 × CAME Zl392b - Réf. 88003-0083.

Remplacement de la carte électronique

Avant de démonter la centrale existante, nous vous recommandons d'identifier et de documenter la position des connecteurs, le câblage et les accessoires installés.

Après avoir remplacé la carte, il sera nécessaire d'effectuer la Configuration, programmation et vérification des dispositifs de contrôle et de la sécurité de la barrière.
