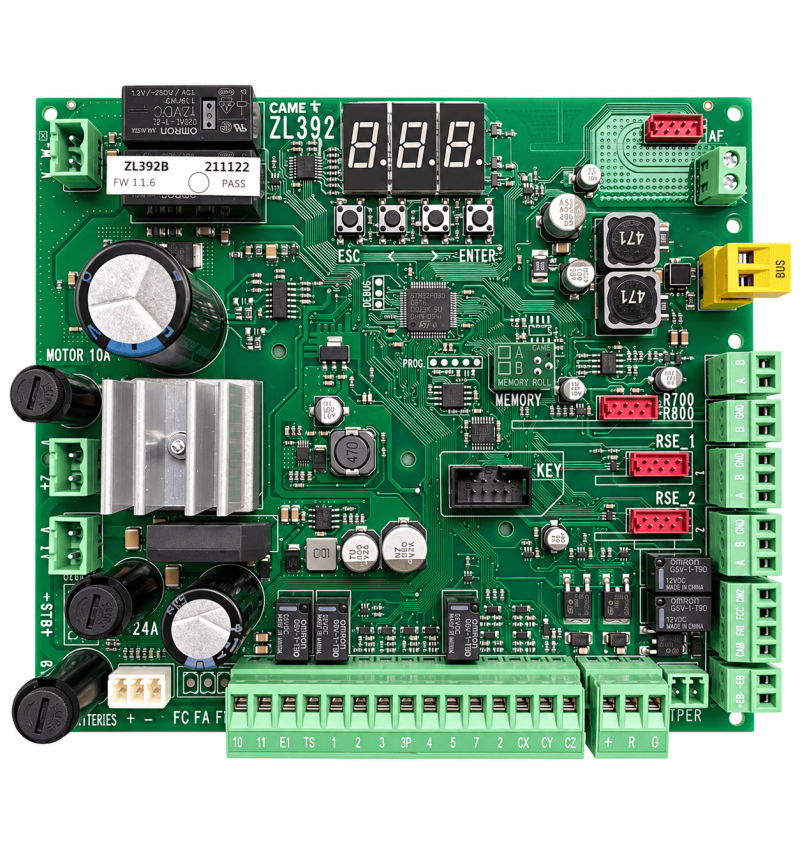

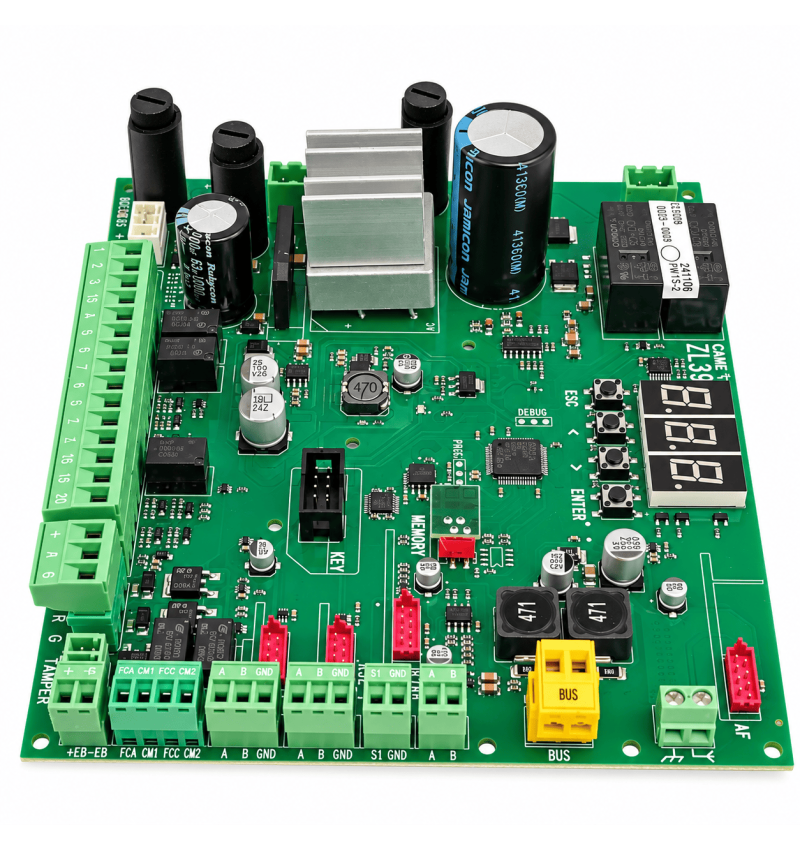

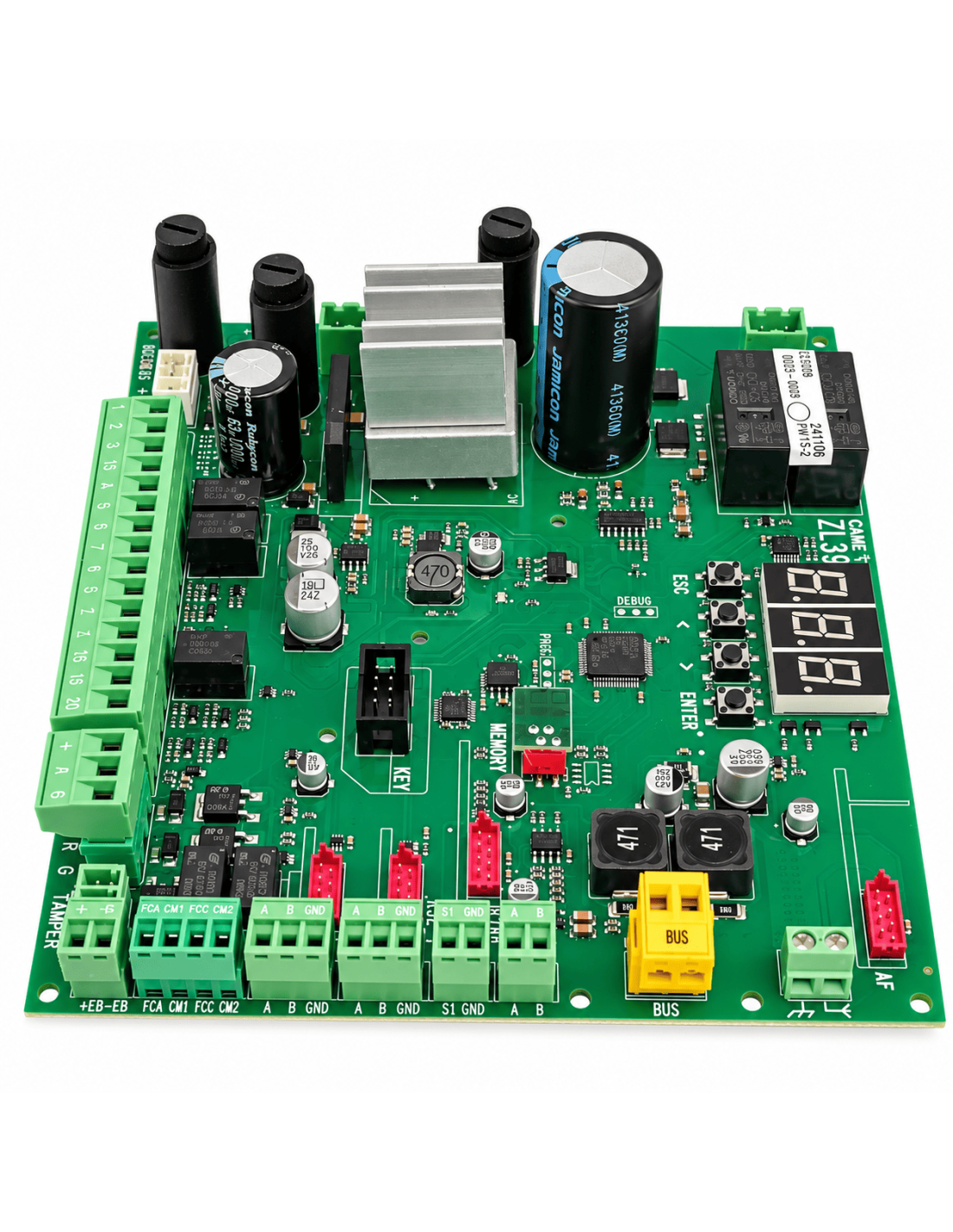

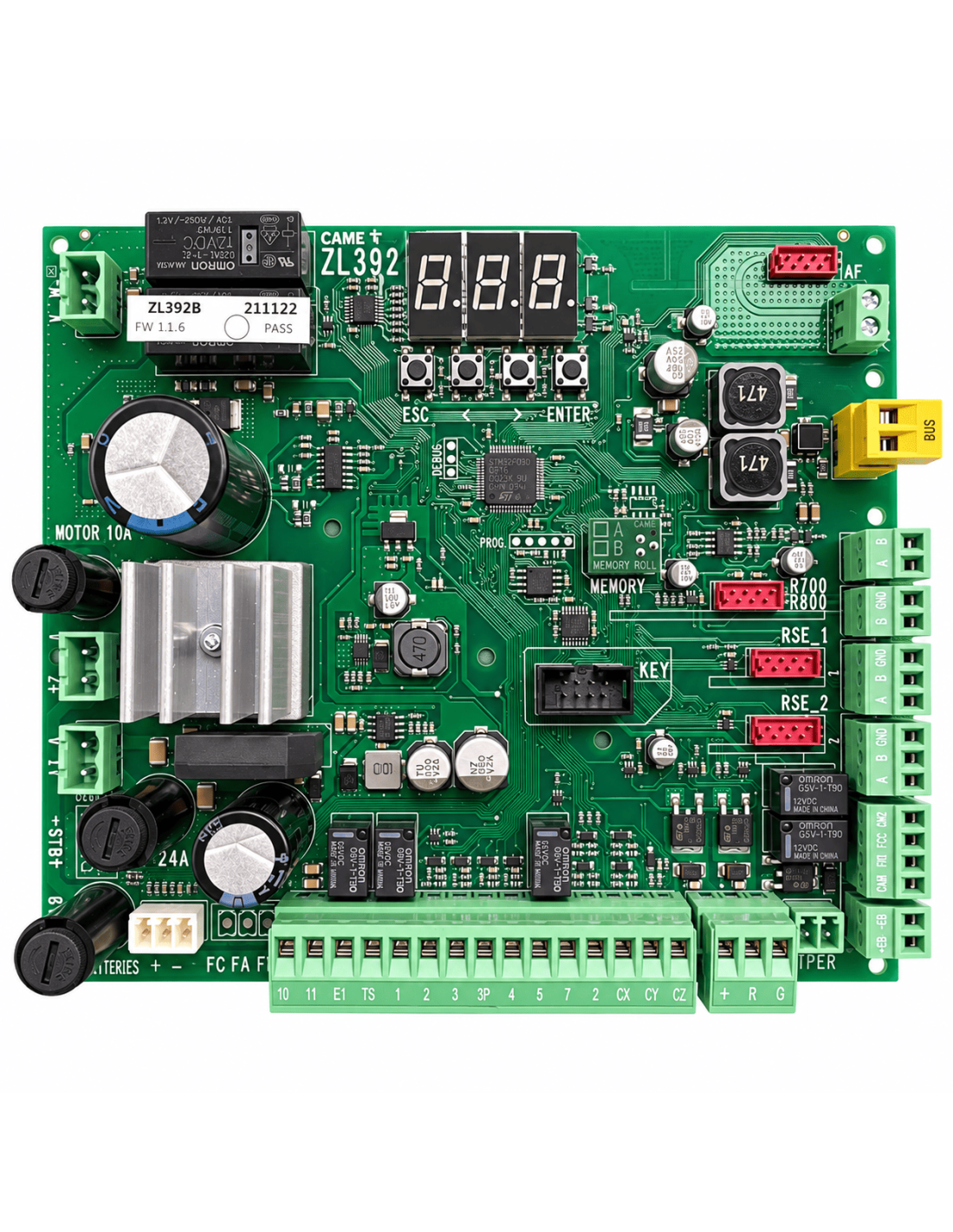

Cartão eletrônico CAME ZL392B 88003-0083 para barreiras GT4 GT4 e GT8

Cartão eletrônico CAME ZL392B para barreiras GT4 GT4 e GT8

A CAME 88003-0083 é o cartão de controle eletrônico Zl392b usado em barreiras automáticas CAME Gard gt4 e gard gt8.

É destinado principalmente ao Reparação ou substituição de uma planta eletrônica de falha, permitindo preservar o resto dos componentes de barreira quando eles estão em boas condições.

A planta gerencia a operação da barreira, o motor, o codificador, os dispositivos de controle e a segurança, os acessórios e as diferentes funções de programação do automatismo.

Compatibilidade

✓ CAME Gt4 gt4

✓ CAME Gt8 gard

IMPORTANTE: Versão do cartão ZL392 B

A referência 88003-0083 corresponde ao ZL392B / ZL392 Versão B. Antes de colocar o pedido, verifique a referência do centro instalado e o modelo exato da barreira para evitar confundi-lo com outras versões de placas CAME.

✓ Cartão eletrônico CAME Zl392b.

✓ Referência de substituição 88003-0083.

✓ Compatível com barreiras CAME GARD GT4 e GT8.

✓ Pushbuttons de tela e programação Incorporated.

✓ Gestão do motor e codificador.

✓ Ingressos para dispositivos Comando e segurança.

✓ Conexão para acessórios Ônibus.

✓ Conector para Cartão do receptor de radiofrequência CAME Af.

✓ Conector para cartões de decodificação R700 / R800.

✓ Conectores RSE Para funções compatíveis e comunicações.

✓ Conector para CAME KEY.

✓ Conector de cartão Rolo de memória.

Rádio: Conector para receptor de plug-in CAME Conexão AF e antena.

Ônibus: Conexão para acessórios compatíveis com o sistema de ônibus.

Segurança e controles: Bem-vindas específicos para dispositivos de controle e segurança de instalação.

Codificador: Entrada dedicada para posição e controle de movimento.

RSE: Conexões para funções de comunicação, crp e configurações compatíveis.

Modbus: Possibilidade de integração através da interface correspondente conectada ao painel de controle.

Programação e manutenção: Tem uma tela, programação e filmes de conexão para CAME KEY.

Cartão receptivo não incluído

O ZL392B possui um conector específico para instalar um Radio receiver card CAME Af. O receptor de rádio, controles e outros acessórios não estão incluídos neste cartão, a menos que expressamente indicado.

■ 1 × cartão eletrônico CAME ZL392B - Ref. 88003-0083.

Substituição do cartão eletrônico

Antes de desmontar a planta existente, recomendamos identificar e documentar a posição dos conectores, fiação e acessórios instalados.

Depois de substituir o cartão, será necessário executar o Configuração, programação e verificação de dispositivos de controle e segurança da barreira.
