Tarjeta electrónica CAME ZL392B 88003-0083 para barreras GARD GT4 y GT8

Tarjeta electrónica CAME ZL392B para barreras GARD GT4 y GT8

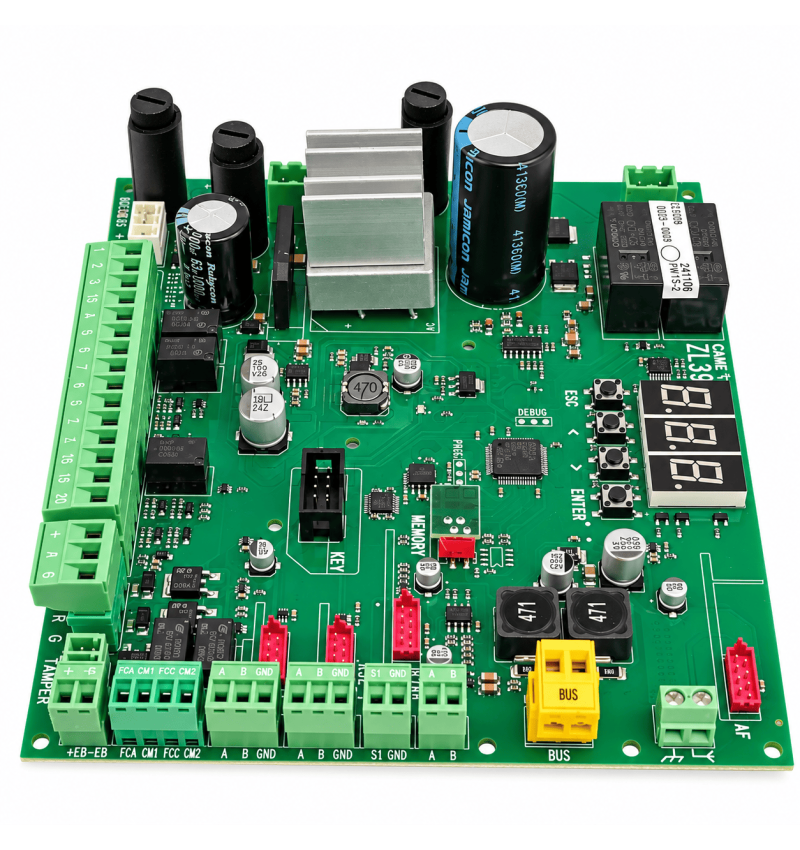

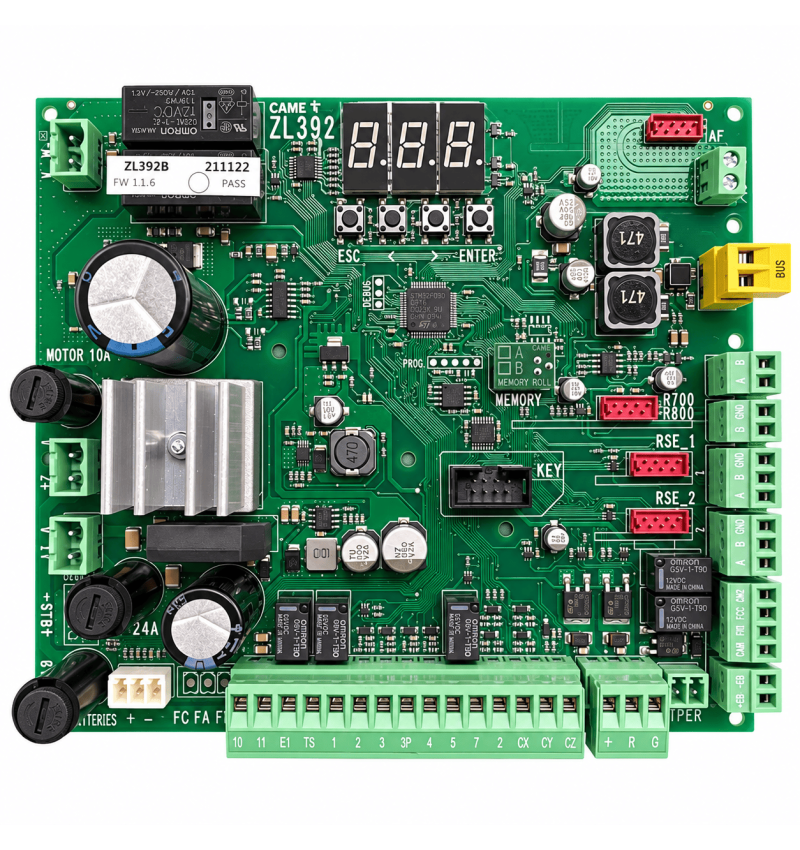

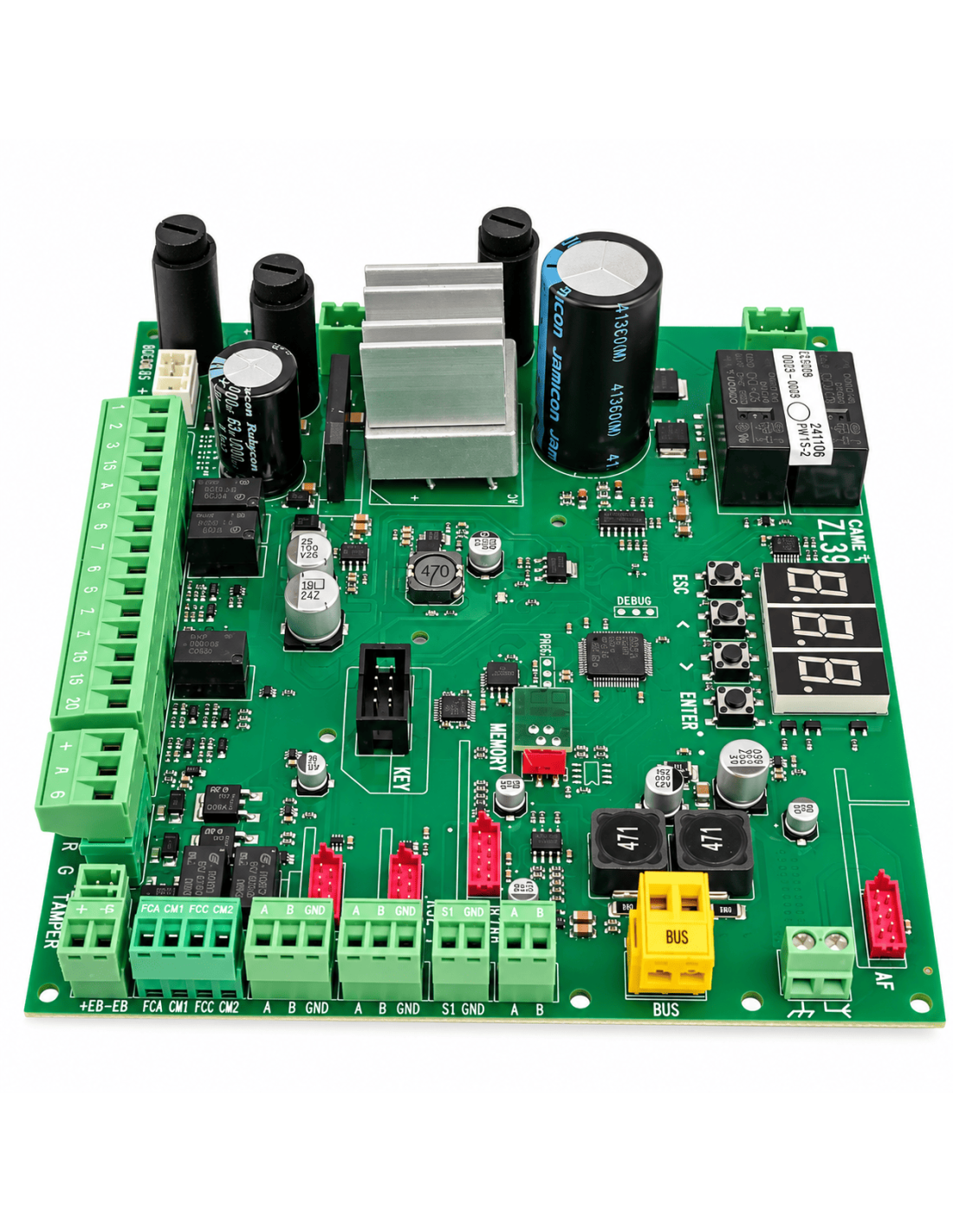

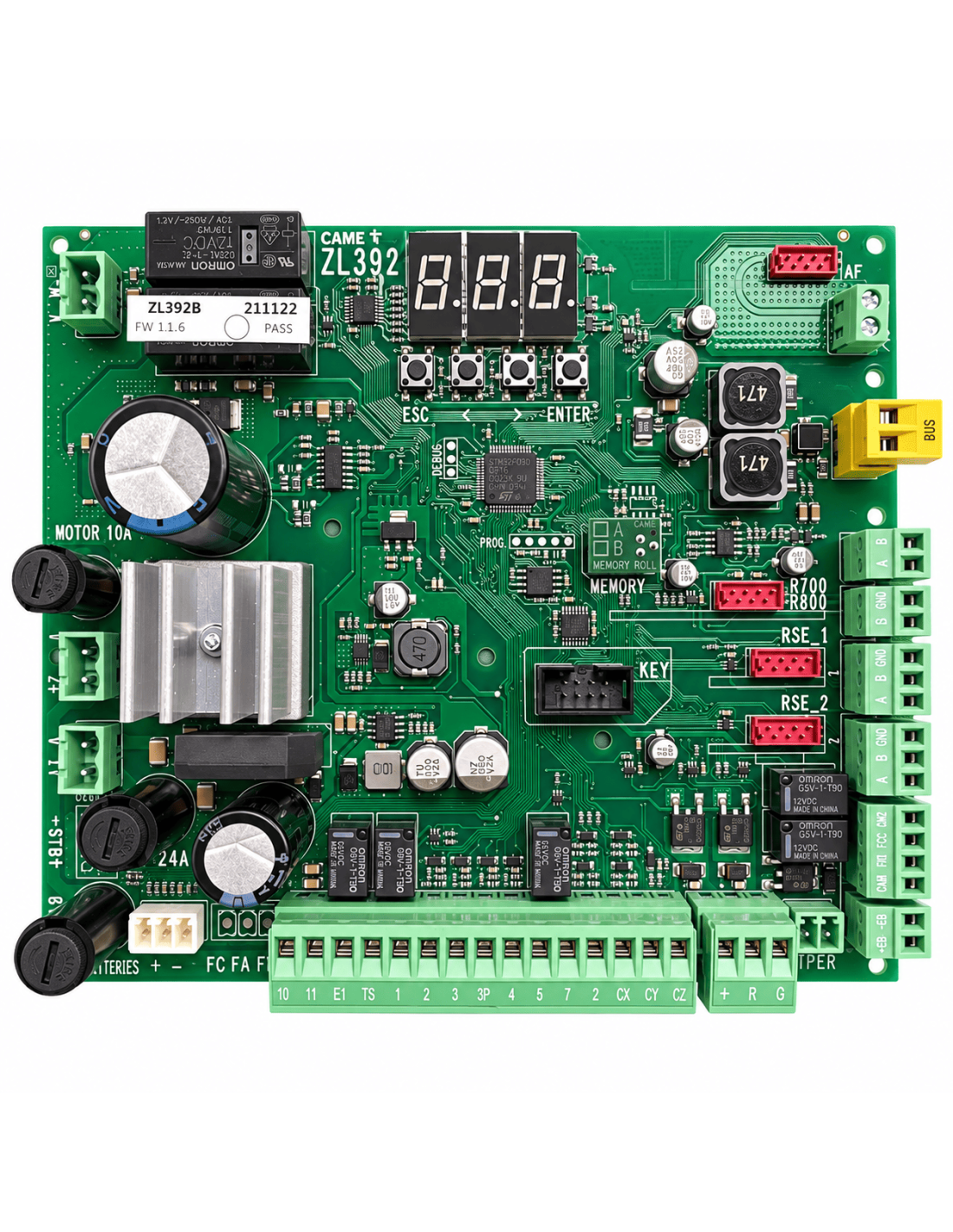

La CAME 88003-0083 es la tarjeta electrónica de control ZL392B utilizada en las barreras automáticas CAME GARD GT4 y GARD GT8.

Está destinada principalmente a la reparación o sustitución de una central electrónica averiada, permitiendo conservar el resto de componentes de la barrera cuando se encuentran en buen estado.

La central gestiona el funcionamiento de la barrera, el motor, encoder, dispositivos de mando y seguridad, accesorios y las diferentes funciones de programación del automatismo.

Compatibilidad

✓ CAME GARD GT4

✓ CAME GARD GT8

Importante: tarjeta ZL392 versión B

La referencia 88003-0083 corresponde a la ZL392B / ZL392 versión B. Antes de realizar el pedido, compruebe la referencia de la central instalada y el modelo exacto de la barrera para evitar confundirla con otras versiones de placas CAME.

✓ Tarjeta electrónica CAME ZL392B.

✓ Referencia de recambio 88003-0083.

✓ Compatible con barreras CAME GARD GT4 y GT8.

✓ Pantalla y pulsadores de programación incorporados.

✓ Gestión del motor y encoder.

✓ Entradas para dispositivos de mando y seguridad.

✓ Conexión para accesorios BUS.

✓ Conector para tarjeta receptora de radiofrecuencia CAME AF.

✓ Conector para tarjetas de decodificación R700 / R800.

✓ Conectores RSE para funciones y comunicaciones compatibles.

✓ Conector para CAME KEY.

✓ Conector para tarjeta Memory Roll.

Radio: conector para tarjeta receptora enchufable CAME AF y conexión para antena.

BUS: conexión para accesorios compatibles con el sistema BUS.

Seguridades y mandos: borneros específicos para dispositivos de control y seguridad de la instalación.

Encoder: entrada dedicada para el control de posición y movimiento.

RSE: conexiones para funciones de comunicación, CRP y configuraciones compatibles.

Modbus: posibilidad de integración mediante la interfaz correspondiente conectada a la central.

Programación y mantenimiento: dispone de pantalla, pulsadores de programación y conexión para CAME KEY.

Tarjeta receptora no incluida

La ZL392B dispone de un conector específico para instalar una tarjeta receptora de radio CAME tipo AF. El receptor de radio, mandos y demás accesorios no están incluidos con esta tarjeta salvo que se indique expresamente.

■ 1 × tarjeta electrónica CAME ZL392B – Ref. 88003-0083.

Sustitución de la tarjeta electrónica

Antes de desmontar la central existente, recomendamos identificar y documentar la posición de los conectores, cableado y accesorios instalados.

Después de sustituir la tarjeta será necesario realizar la configuración, programación y comprobación de los dispositivos de mando y seguridad de la barrera.
