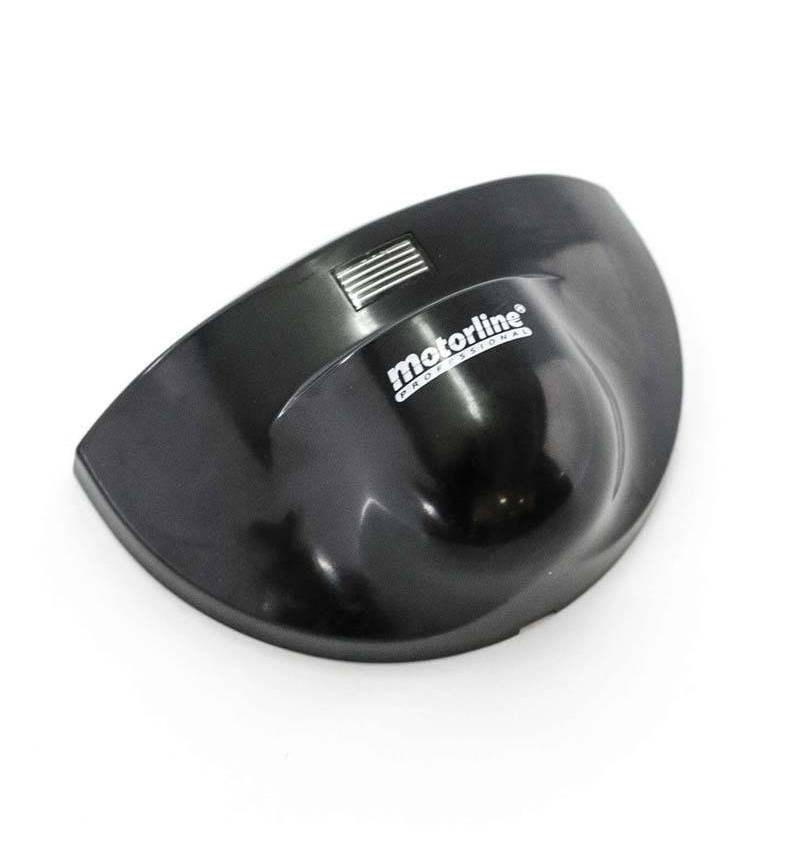

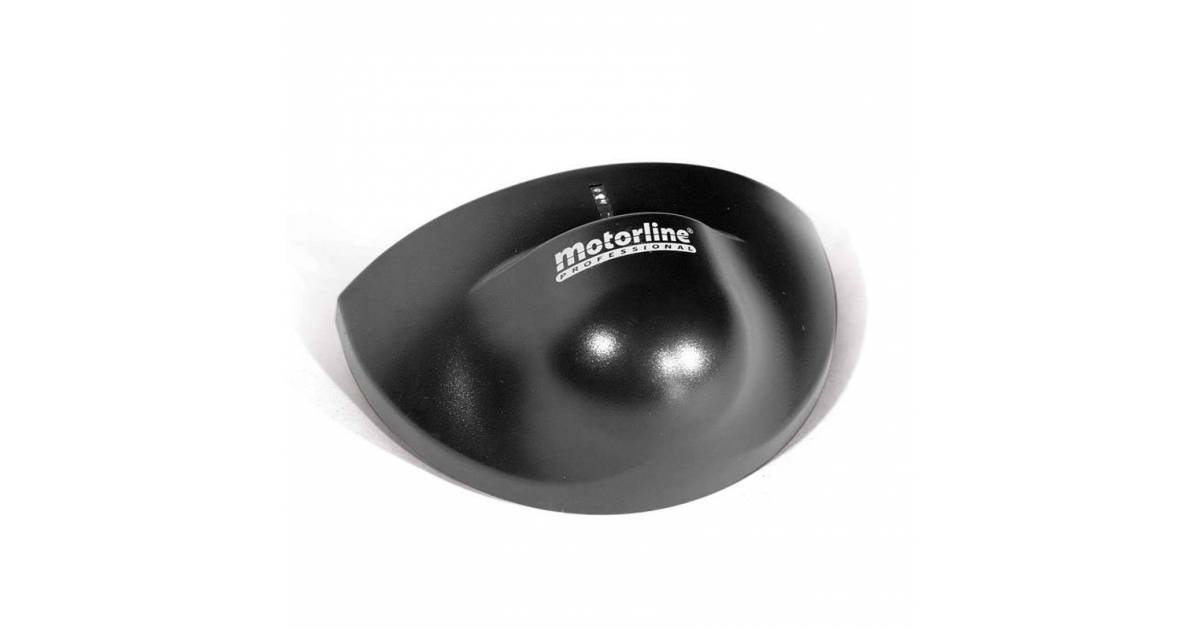

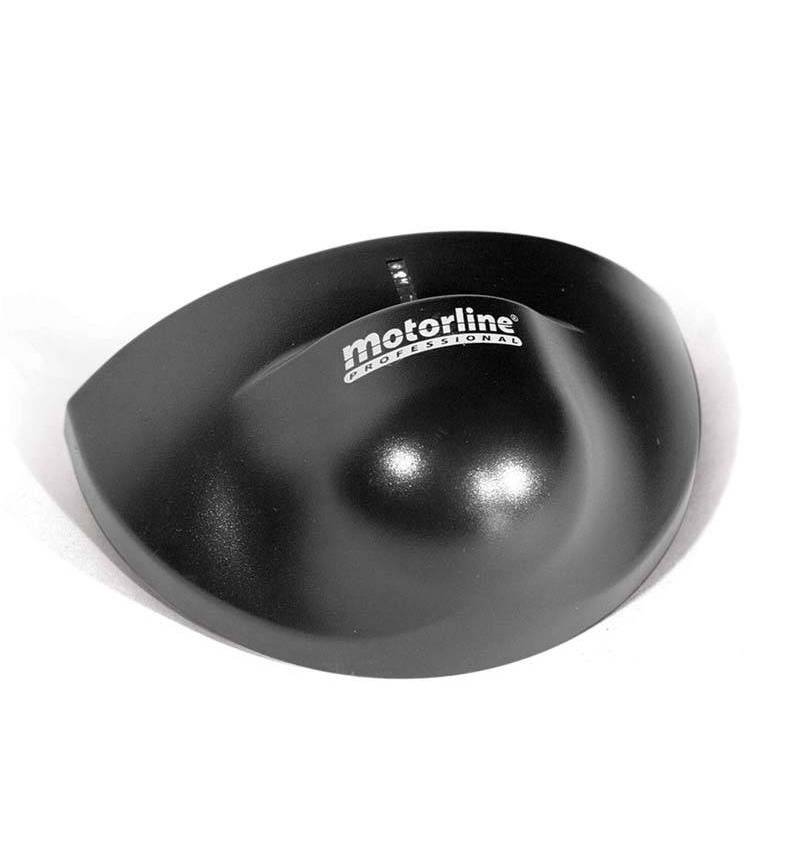

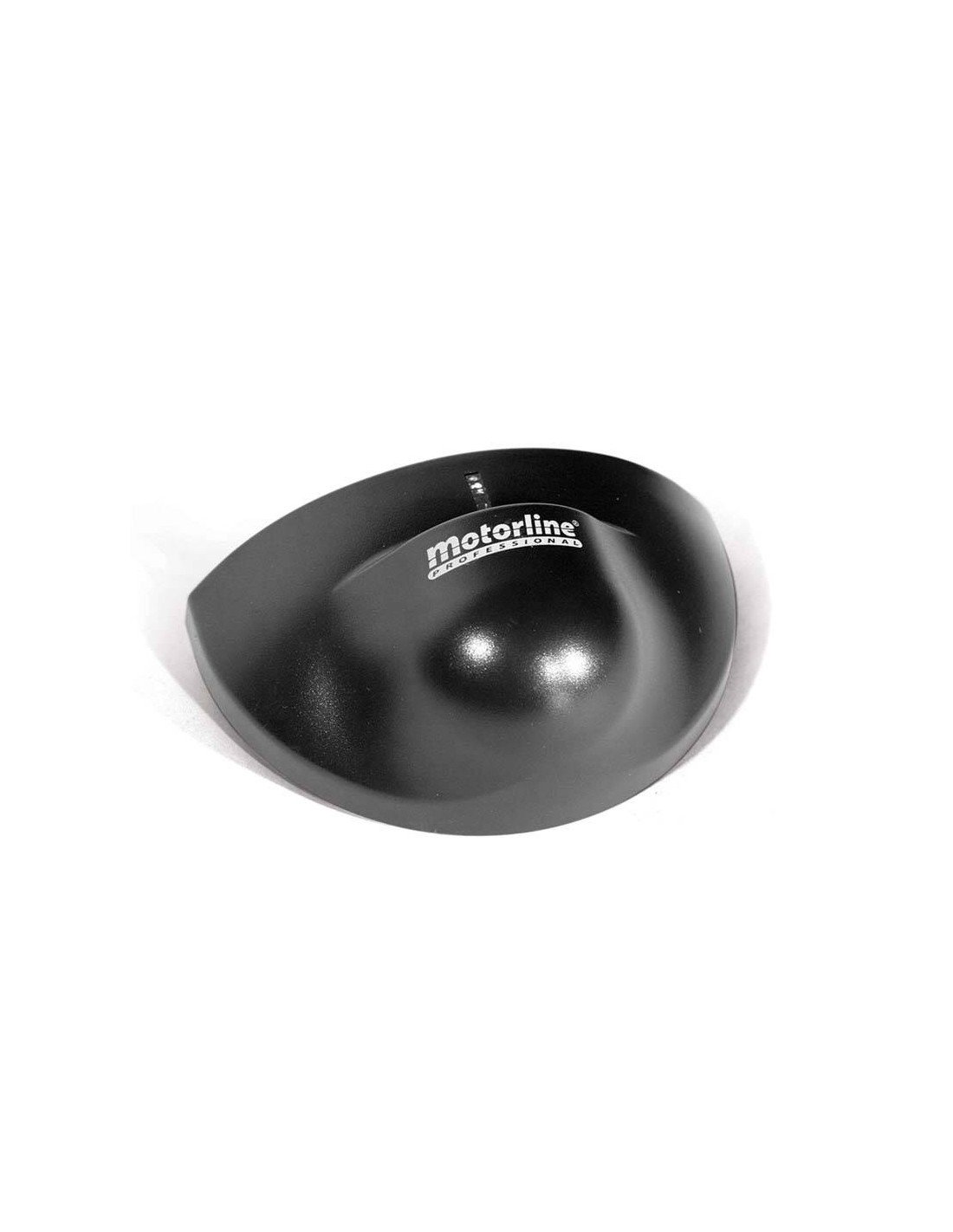

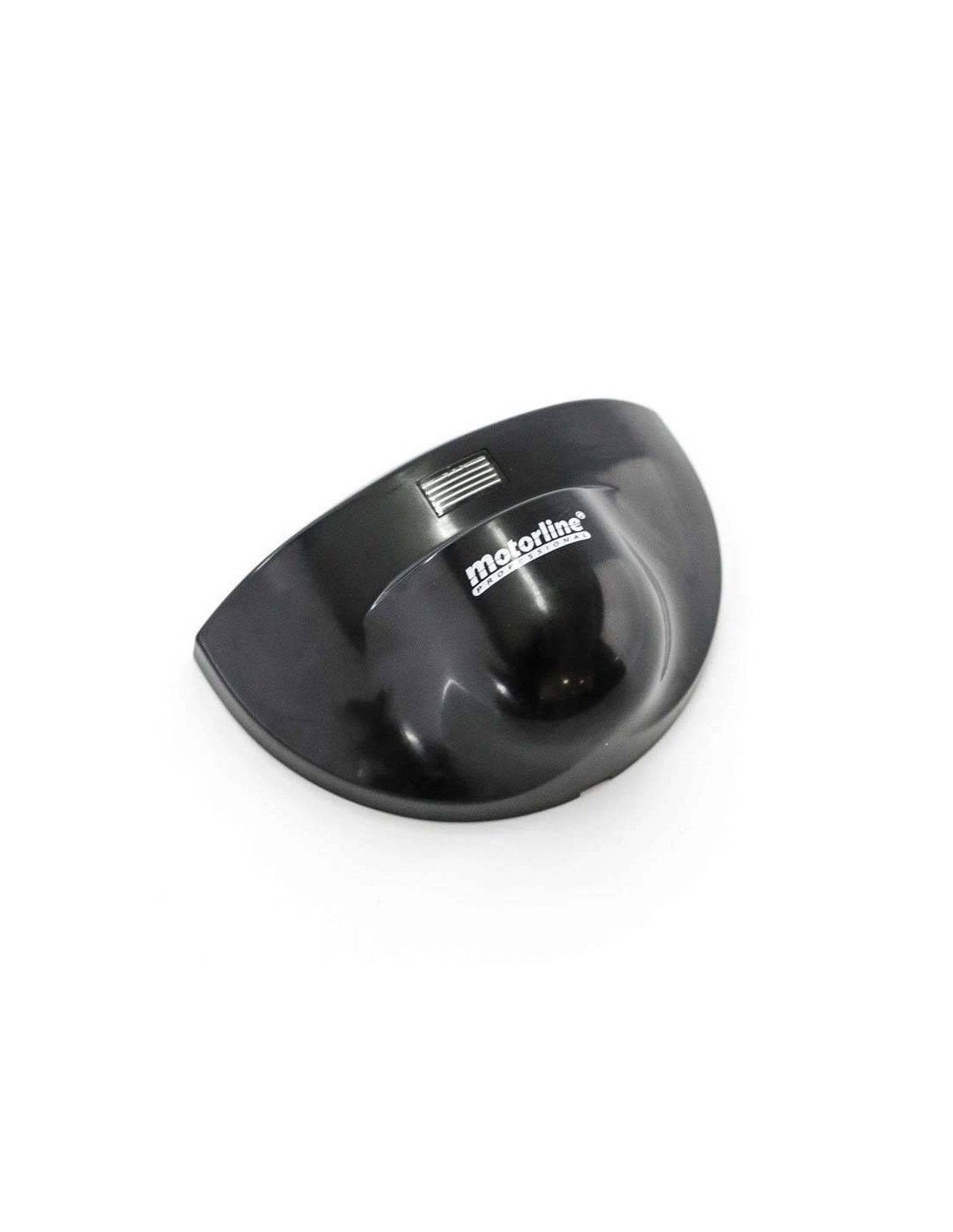

Radar de détection de mouvement Motorline M1601 par micro-ondes

Radar de détection de mouvement Motorline M1601, Conçu pour les portes automatiques automatiques, portes piétonnes, portes rapides et accès où vous devez détecter le mouvement des personnes ou des véhicules par la technologie micro-ondes.

Les Motorline M1601 nourriture 12V à 24V AC / DC et a un relais, qui permet de connecter à sa connexion à différentes manœuvres et automatismes compatibles.

Grâce à sa technologie de détection à micro-ondes en fréquence X-bande 24.125GHz, Ce radar vous permet d'activer l'ouverture d'une porte automatique lorsqu'il détecte le mouvement dans sa zone d'action.

Caractéristiques principales du radar Motorline M1601

• Radar à micro-ondes pour les automatismes des portes.
• Hauteur d'installation maximale: jusqu'à 3500 mm.
• Puissance: 12V à 24V AC / DC.
• Relais pour la connexion à la boîte de manœuvre.
• Zone de détection réglable en ajustant la sensibilité et l'orientation du capteur.
• Angle d'installation verticale et latéral réglable adapter la zone de détection.
• Degré de protection IP54, adapté aux installations protégées ou protégées protégées.
• Application régulière: portes automatiques, accès piétonnier, portes rapides, portes commerciales et automatismes d'ouverture automatique.

Opération radar M1601

Radar Motorline M1601 il détecte le mouvement dans son champ d'action et active sa sortie de relais. Cette sortie peut être connectée à l'entrée d'ouverture dans la boîte de manœuvre pour trier l'ouverture automatique de la porte.

La zone de détection peut être ajustée par le potentiomètre sensibilité et en orientant le détecteur, permettant d'adapter la zone d'action en fonction de la hauteur de montage, de la profondeur souhaitée et de la position de passage.

Table des caractéristiques techniques

Caractéristiques de la sortie relais

Connexions radar Motorline M1601

Le radar a une connexion pour la puissance et la sortie de contact par relais. Selon le schéma de connexion d'équipe:

Remarque: la sortie Com il est normalement utilisé pour connecter le radar à l'entrée d'ouverture dans la boîte de manœuvre.

Zone de réglage et de détection de sensibilité

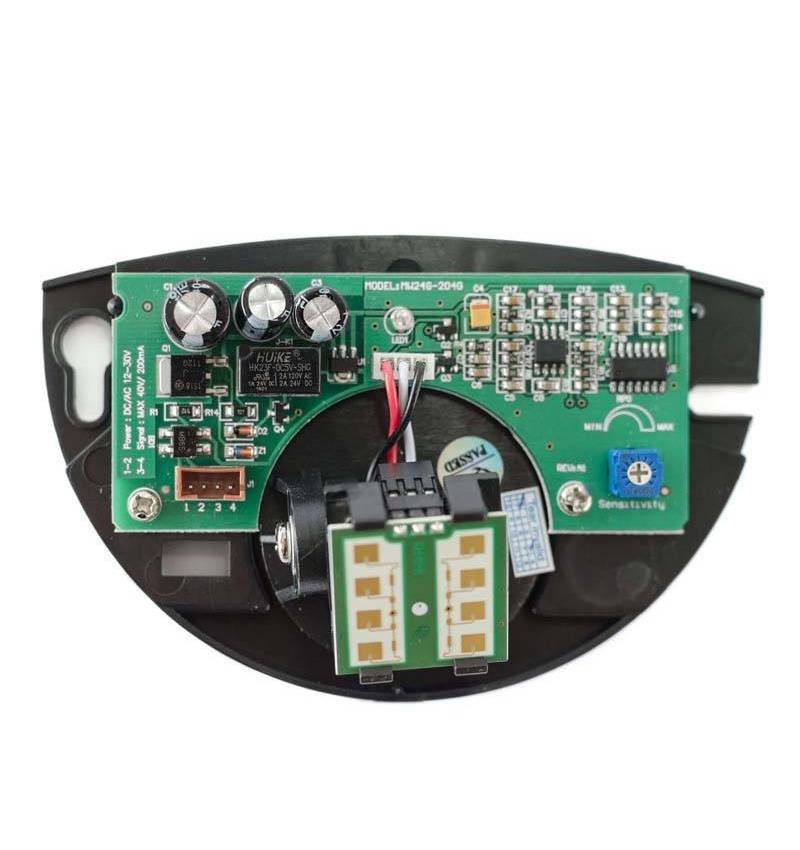

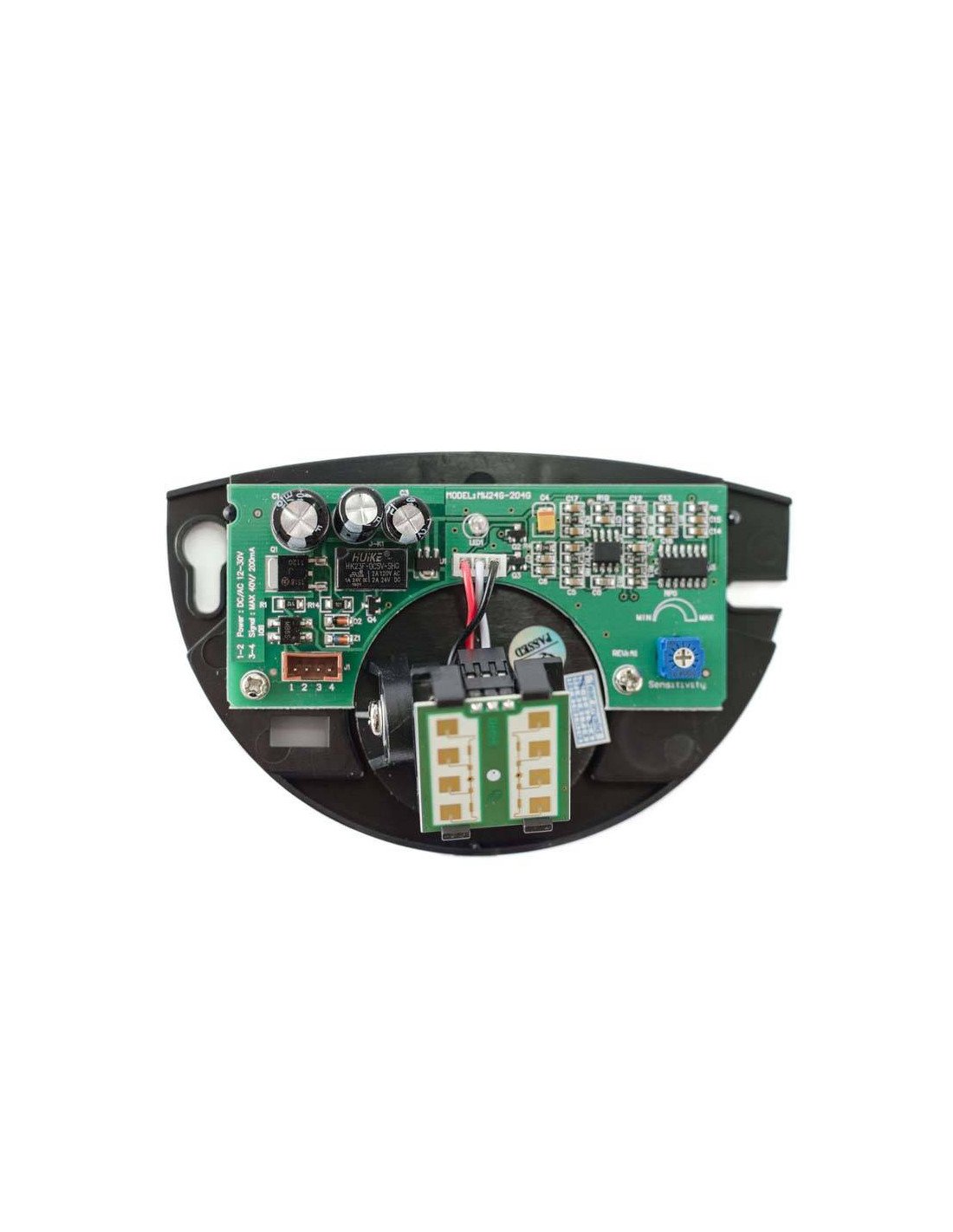

Les Motorline M1601 il permet de régler la sensibilité de la zone d'action par un potentiomètre interne. Ce paramètre permet d'adapter le radar au type d'installation, en évitant les détections trop courtes ou excessivement larges.

Il vous permet également d'orienter le détecteur latéralement et verticalement pour modifier la zone de détection:

• Réglage de sensibilité: il permet d'étendre ou de réduire la zone de détection.
• Réglage latéral: il vous permet de déplacer la zone de détection vers la gauche ou la droite.
• Réglage vertical: il permet de modifier la profondeur de la zone de détection.

Applications recommandées

• Portes piétonnes automatiques.
• Portes industrielles ou commerciales rapides.
• Automatismes d'accès avec ouverture automatique.
• Portes de garage ou accès où la détection de mouvement est requise.
• Des installations où une commande d'ouverture sans contact physique est nécessaire.

Recommandations d'installation

Pour un fonctionnement correct, il est recommandé d'installer le radar fermement, en évitant les vibrations et de veiller à ce que la zone de détection n'est pas bloquée.

• Ne pas couvrir ou bloquer la zone d'actionnement du capteur.
• Évitez de déplacer des objets près du radar pouvant provoquer des détections indésirables.
• Évitez de l'installer près des lampes fluorescentes.
• Ne manipulez pas les composants électroniques internes.
• Régulez lentement le potentiomètre de sensibilité et sans appliquer de force.

Important: l'installation et la connexion du radar doivent exécuter le personnel qualifié, toujours en respectant les instructions du fabricant et déconnecter la puissance avant de manipuler la boîte de manœuvre.

Radar Motorline M1601 pour l'ouverture automatique

Les Motorline M1601 c'est une solution pratique pour automatiser l'ouverture des portes par détection de mouvement. Sa sortie par relais, l'alimentation multivoltage et la régulation de sensibilité en font un radar polyvalent pour différents types d'automatisation.

Mesures Motorline M1601

Documentation

Manuel MotorlineM1601
