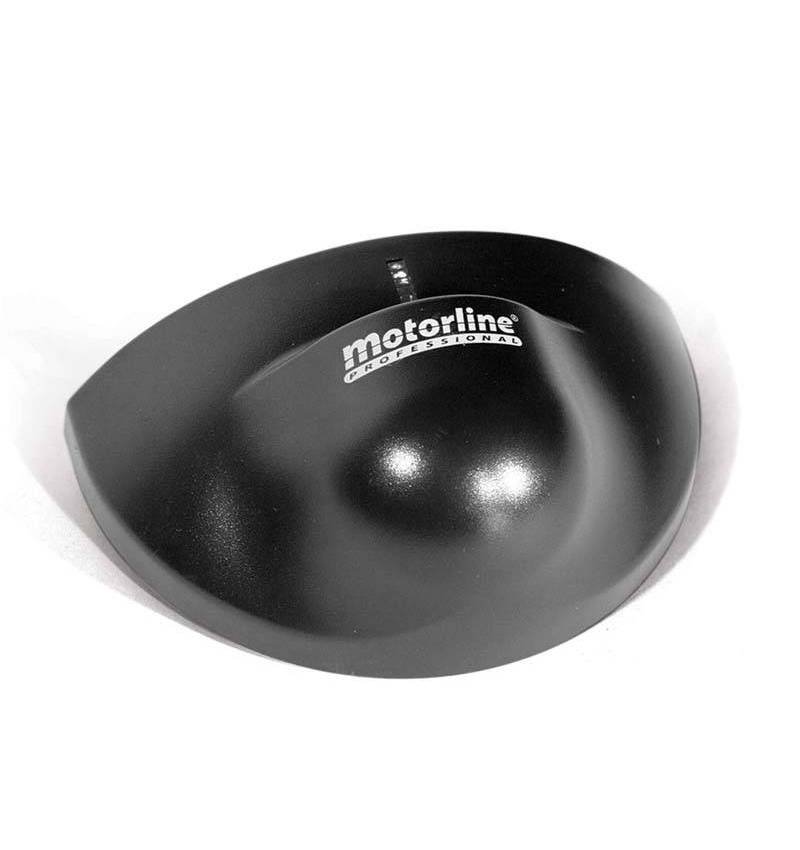

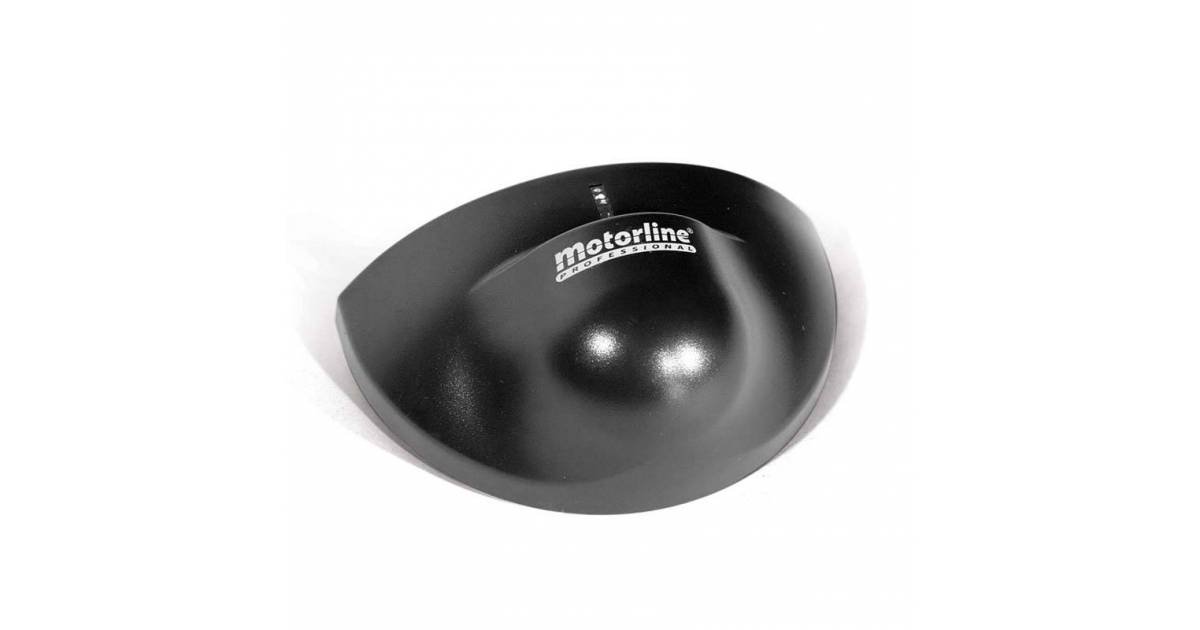

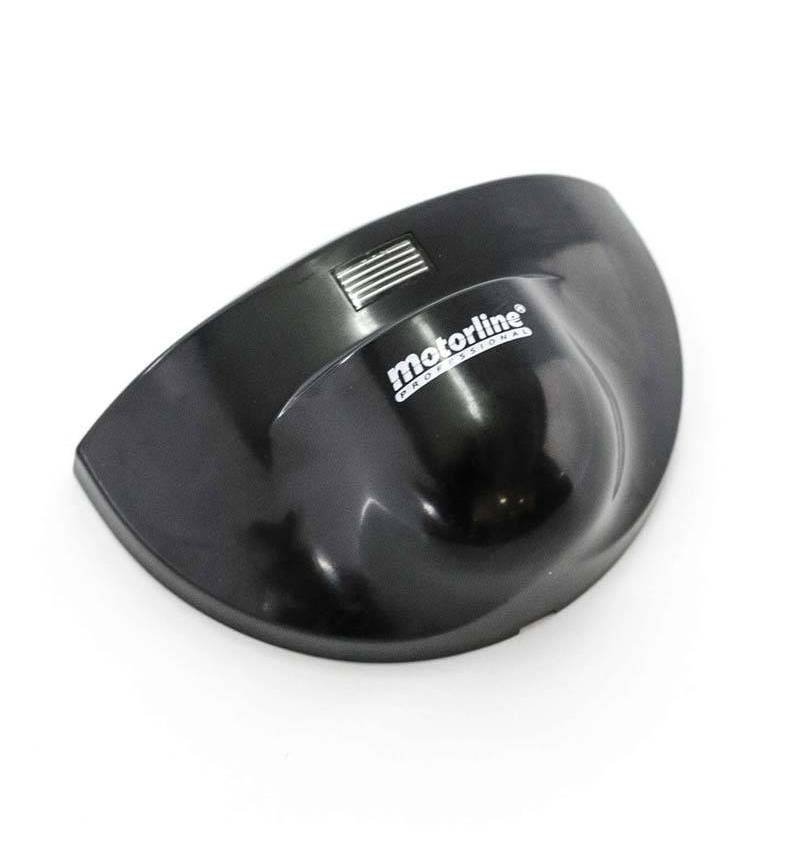

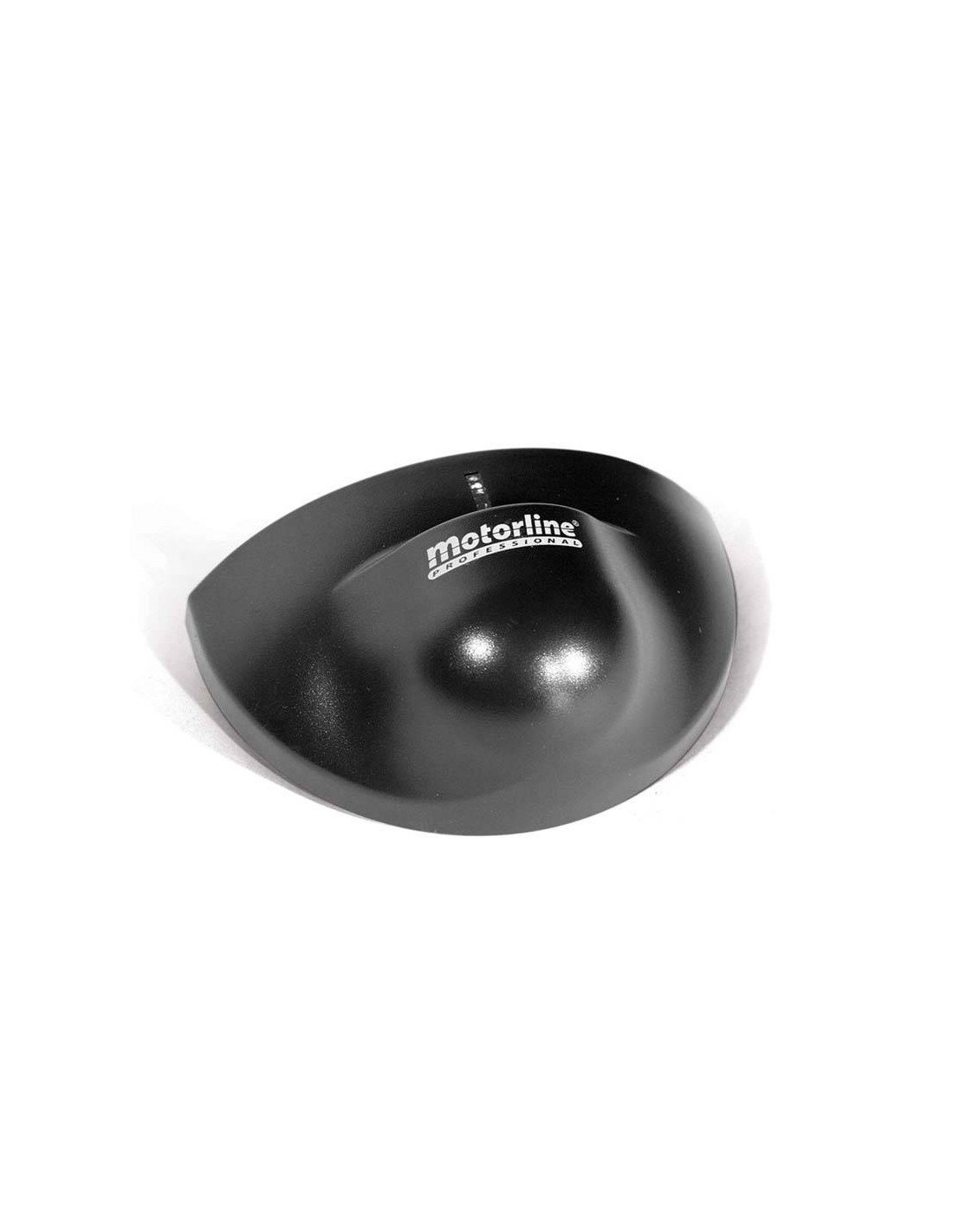

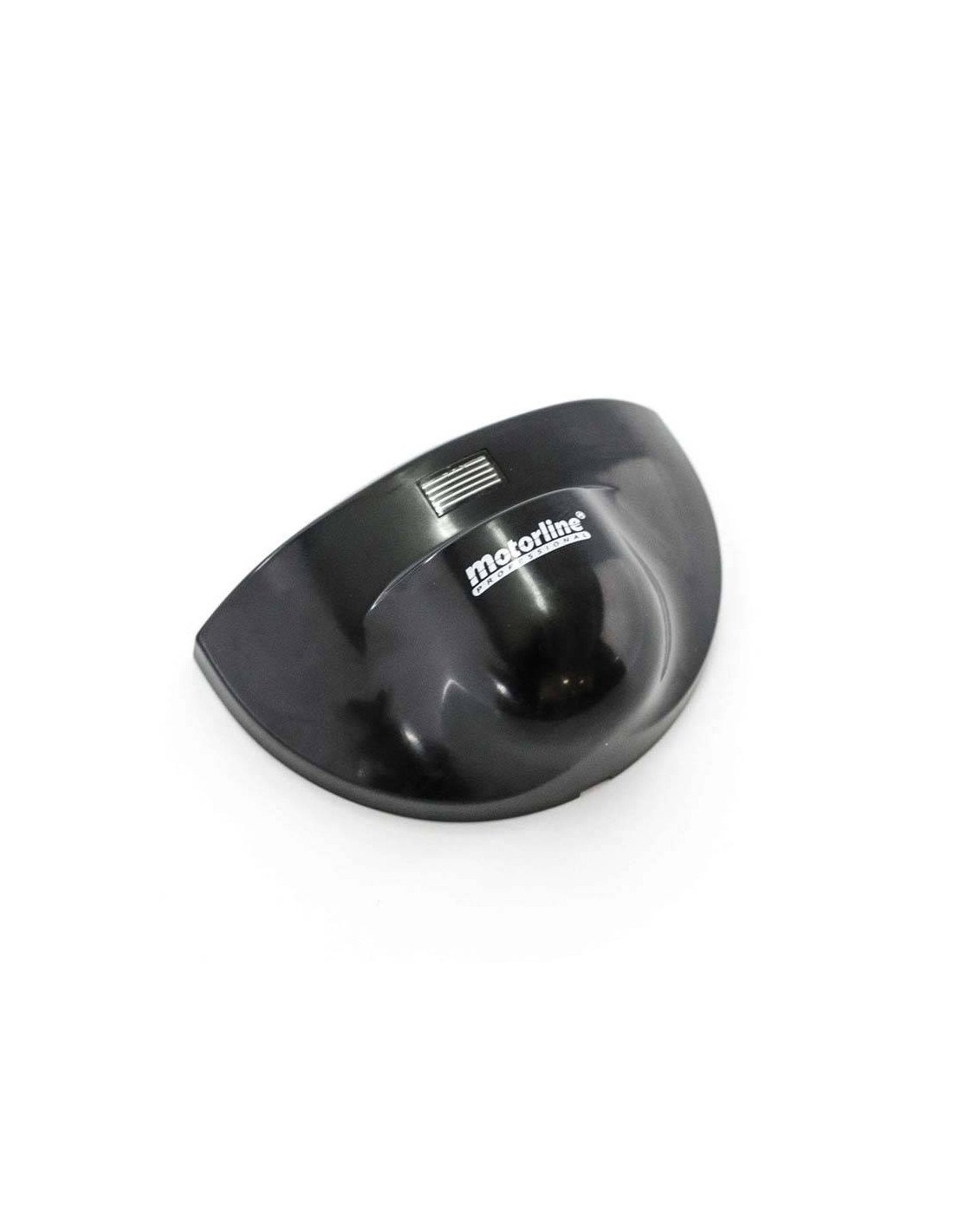

Radar de detecção de movimento Motorline M1601 por microondas

Radar de detecção de movimento Motorline M1601, Projetado para portas automáticas automáticas, portas de pedestres, portas rápidas e acesso onde você precisa detectar o movimento de pessoas ou veículos através da tecnologia de microondas.

A Motorline M1601 comida 12V a 24V AC / DC e tem um retransmissão, que permite a sua conexão a diferentes manobra compatíveis e automatismos.

Graças à sua tecnologia de detecção de microondas em frequência X-BAND 24.125GHZ, Este radar permite que você ative a abertura de uma porta automática quando detecta o movimento dentro de sua área de ação.

Características principais do radar Motorline M1601

• Radar de microondas para automações de portas.
• Altura máxima de instalação: até 3500 mm.
• Potência: 12V a 24V AC / DC.
• Retransmissão para conexão com a caixa de manobra.
• Área de detecção ajustável ajustando a sensibilidade e orientação do sensor.
• Ângulo de instalação vertical e lateral ajustável para adaptar a zona de detecção.
• Grau de proteção IP54, adequado para instalações protegidas ou protegidas por interiores.
• Aplicação regular: portas automáticas, acesso pedestre, portas rápidas, portas comerciais e automatismos automatismos automáticos.

Operação de radar M1601

Radar Motorline M1601 ele detecta o movimento dentro do campo de ação e ativa sua saída de relé. Essa saída pode ser conectada à entrada de abertura na caixa de manobra para classificar a abertura automática da porta.

A zona de detecção pode ser ajustada pelo potenciômetro de sensibilidade e orientando o detector, permitindo adaptar a área de ação de acordo com a altura de montagem, a profundidade desejada e a posição de passagem.

Tabela de características técnicas

Características da saída do relé

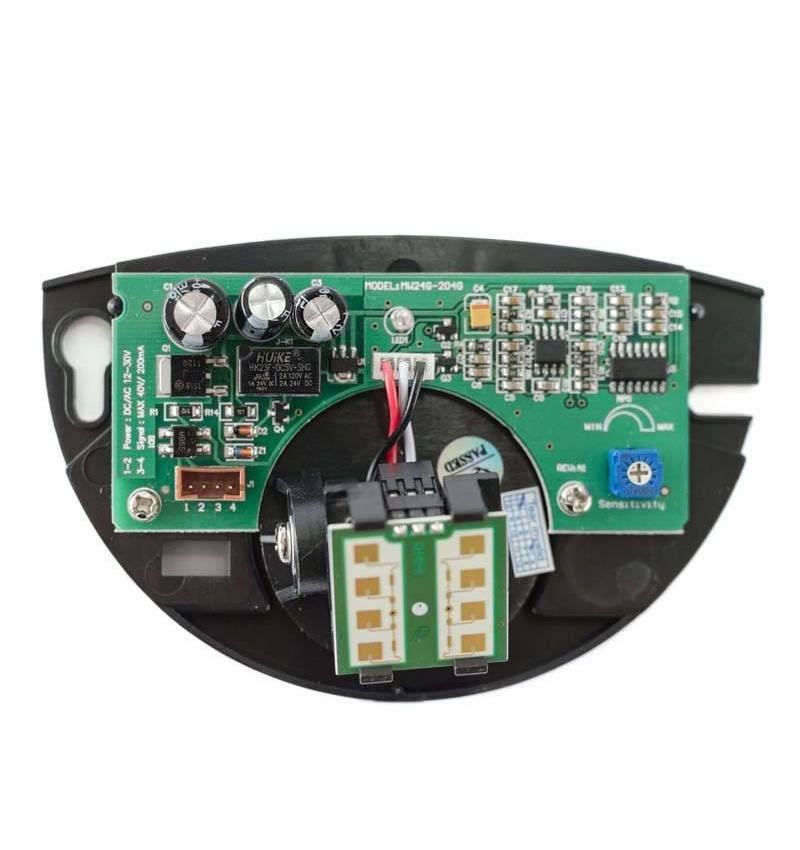

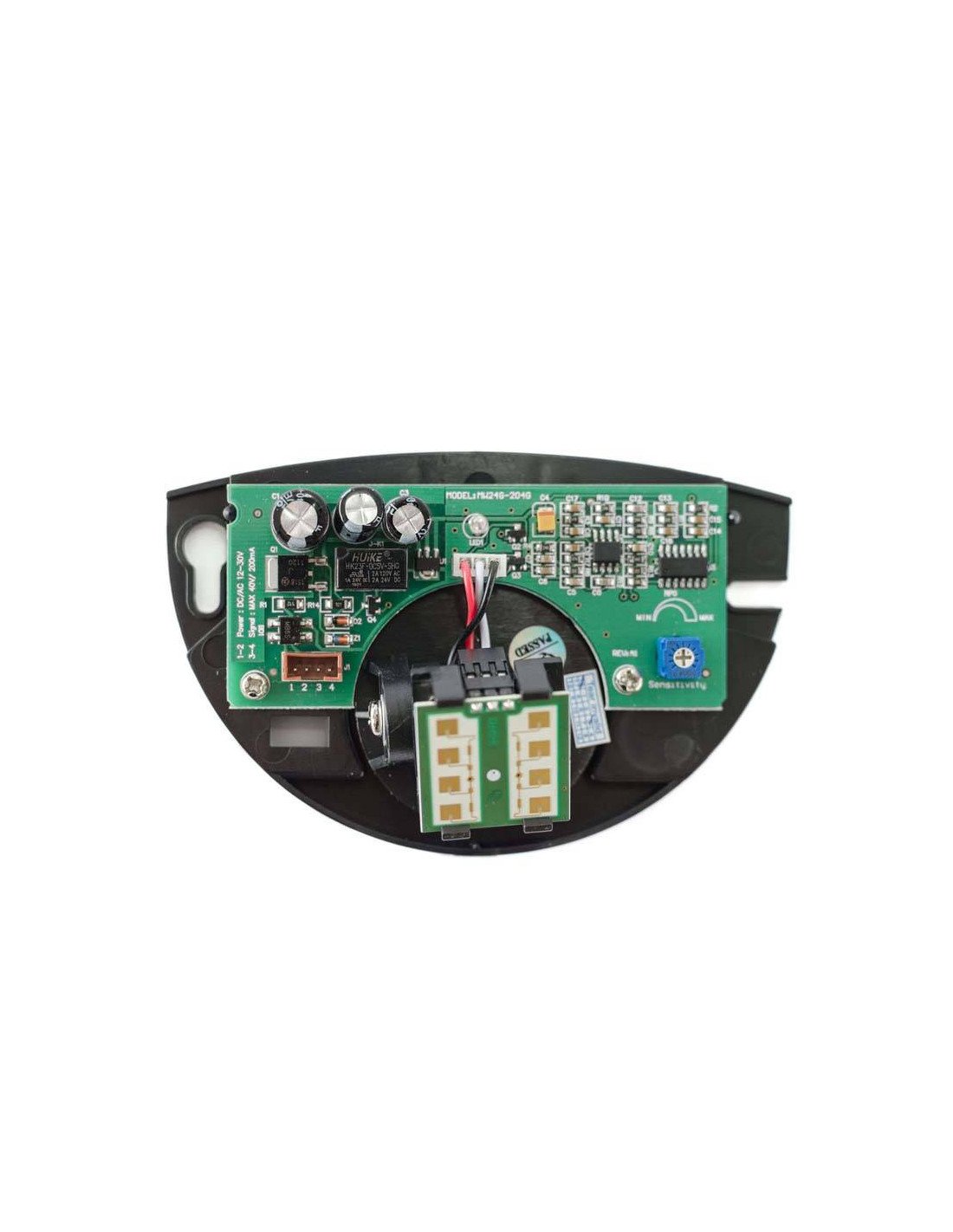

Conexões de radar Motorline M1601

O radar tem conexão para potência e saída de contato pelo relé. De acordo com o esquema de conexão da equipe:

Nota: a saída Com normalmente é usado para conectar o radar à entrada de abertura na caixa de manobra.

Ajuste de sensibilidade e zona de detecção

A Motorline M1601 permite ajustar a sensibilidade da área de ação por um potenciômetro interno. Essa configuração ajuda a adaptar o radar ao tipo de instalação, evitando detecções muito curtas ou excessivamente amplas.

Também permite orientar o detector lateralmente e verticalmente para modificar a zona de detecção:

• Ajuste de sensibilidade: permite expandir ou reduzir a área de detecção.
• Ajuste lateral: ele permite que você mova a zona de detecção para a esquerda ou para a direita.
• Ajuste vertical: permite modificar a profundidade da área de detecção.

Recommended applications

• Portas pedestres automáticas.
• Portas industriais ou comerciais rápidas.
• Automatismos de acesso com abertura automática.
• Portas de garagem ou acesso onde a detecção de movimento é necessária.
• Instalações onde uma ordem de abertura sem contato físico é necessária.

Recomendações de instalação

Para operação adequada, recomenda-se instalar o radar com firmeza, evitando vibrações e assegurando que a área de detecção não seja bloqueada.

• Não cubra nem bloqueie a área de atuação do sensor.
• Evite mover objetos perto do radar que pode causar detecções indesejadas.
• Evite instalá-lo perto de lâmpadas fluorescentes.
• Não manipule componentes eletrônicos internos.
• Regule o potenciômetro de sensibilidade lentamente e sem aplicar força.

Importante: a instalação e conexão do radar devem executar o pessoal qualificado, sempre respeitando as instruções do fabricante e desconectando a energia antes de manusear a caixa de manobra.

Radar Motorline M1601 para abertura automática

A Motorline M1601 É uma solução prática para automatizar a abertura de portas pela detecção de movimento. Sua saída por relé, alimentação multivoltensão e regulação de sensibilidade torna-a um radar versátil para diferentes tipos de automação.

Medidas Motorline M1601

Documentação

Manual MotorlineM1601
