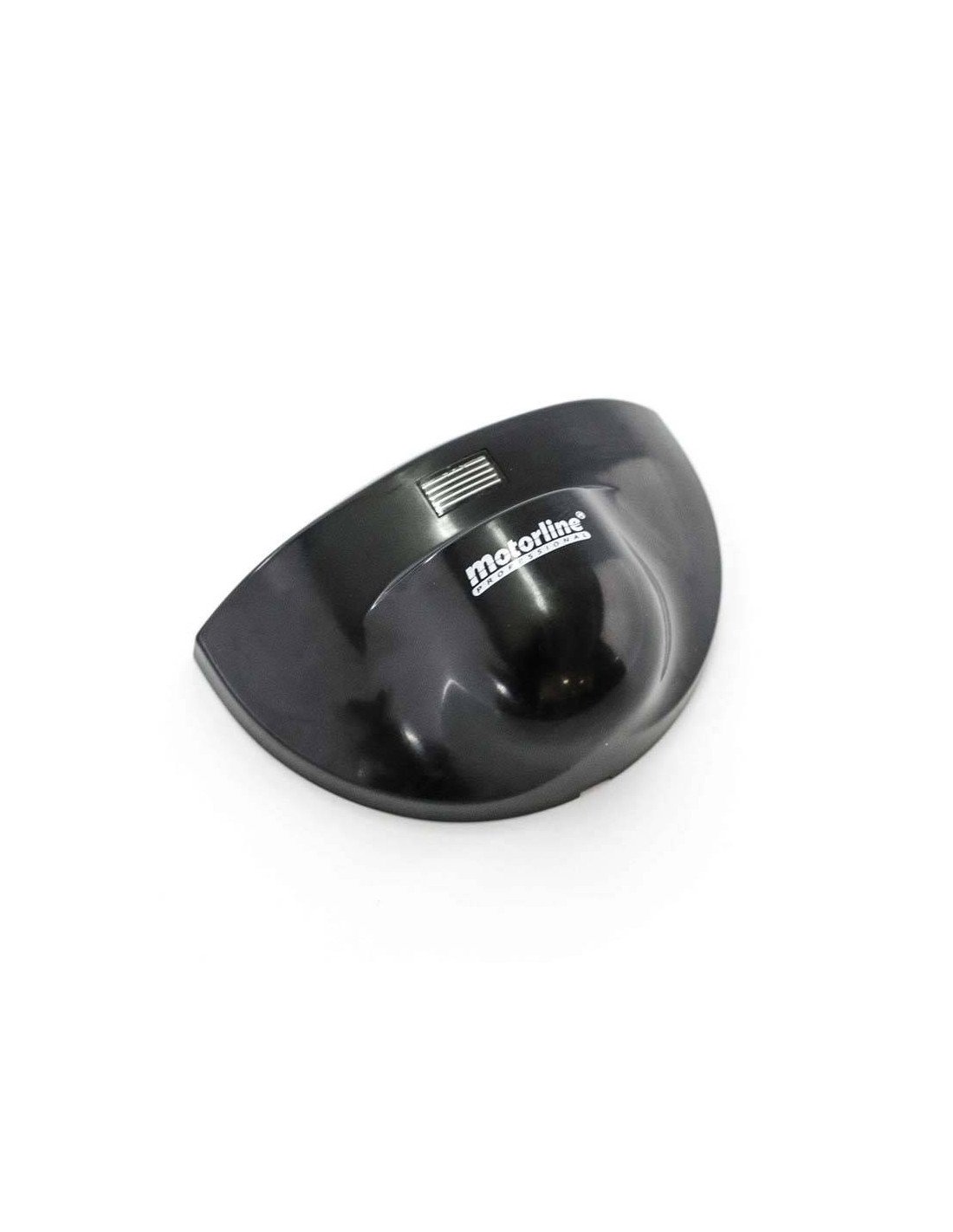

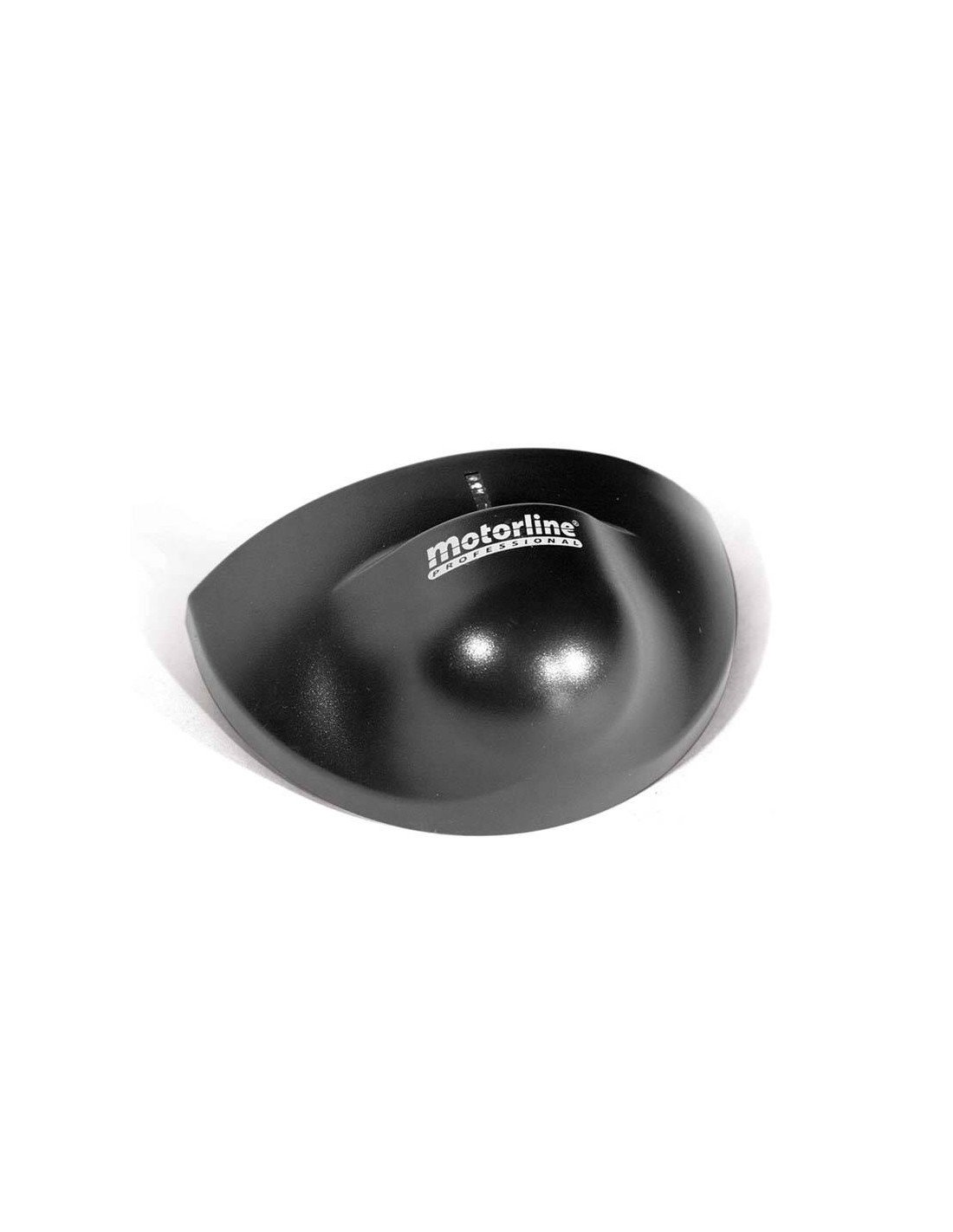

Radar de detección de movimiento Motorline M1601 por microondas

Radar de detección de movimiento Motorline M1601, diseñado para automatismos de puertas automáticas, puertas peatonales, puertas rápidas y accesos donde se necesita detectar el movimiento de personas o vehículos mediante tecnología de microondas.

El Motorline M1601 trabaja con alimentación 12V a 24V AC/DC y dispone de una salida por relé, lo que permite su conexión a diferentes cuadros de maniobras y automatismos compatibles.

Gracias a su tecnología de detección por microondas en frecuencia X-BAND 24.125GHz, este radar permite activar la apertura de una puerta automática cuando detecta movimiento dentro de su zona de actuación.

Características principales del radar Motorline M1601

• Radar de movimiento por microondas para automatismos de puertas.
• Altura máxima de instalación: hasta 3500 mm.
• Alimentación: 12V a 24V AC/DC.
• Salida mediante relé para conexión al cuadro de maniobras.
• Área de detección regulable mediante ajuste de sensibilidad y orientación del sensor.
• Ángulo de instalación vertical y lateral ajustable para adaptar la zona de detección.
• Grado de protección IP54, adecuado para instalaciones protegidas en exterior o interior.
• Aplicación habitual: puertas automáticas, accesos peatonales, puertas rápidas, puertas comerciales y automatismos de apertura automática.

Funcionamiento del radar M1601

El radar Motorline M1601 detecta el movimiento dentro de su campo de actuación y activa su salida de relé. Esta salida puede conectarse a la entrada de apertura del cuadro de maniobras para ordenar la apertura automática de la puerta.

La zona de detección puede ajustarse mediante el potenciómetro de sensibilidad y mediante la orientación del detector, permitiendo adaptar el área de actuación según la altura de montaje, la profundidad deseada y la posición de paso.

Tabla de características técnicas

Características de la salida de relé

Conexiones del radar Motorline M1601

El radar dispone de conexión para alimentación y salida de contacto mediante relé. Según el esquema de conexiones del equipo:

Nota: la salida COM / NO se utiliza normalmente para conectar el radar a la entrada de apertura del cuadro de maniobras.

Ajuste de sensibilidad y zona de detección

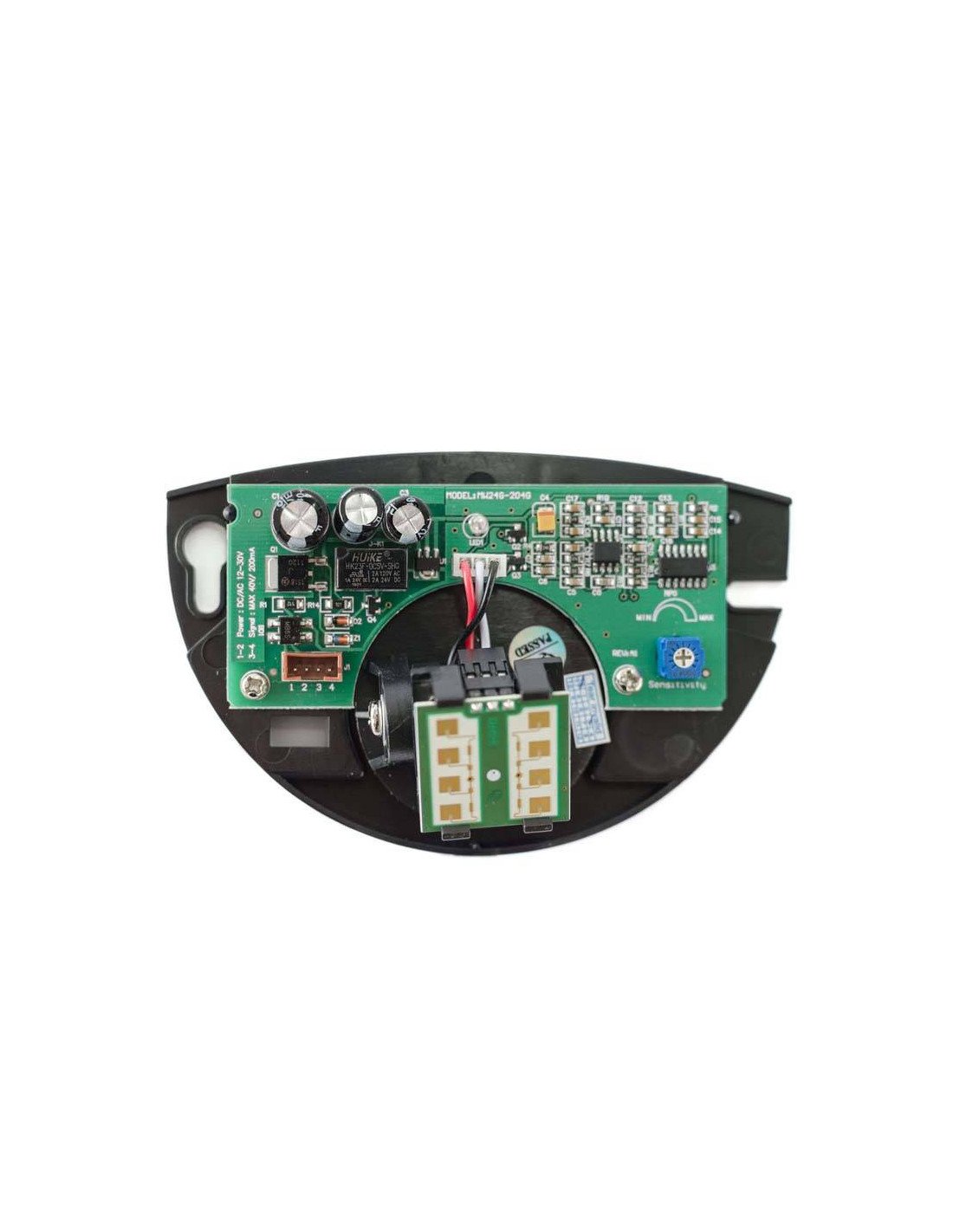

El Motorline M1601 permite ajustar la sensibilidad del área de actuación mediante un potenciómetro interno. Este ajuste ayuda a adaptar el radar al tipo de instalación, evitando detecciones demasiado cortas o excesivamente amplias.

También permite orientar el detector lateralmente y verticalmente para modificar la zona de detección:

• Ajuste de sensibilidad: permite ampliar o reducir el área de detección.
• Ajuste lateral: permite desplazar la zona de detección hacia la izquierda o derecha.
• Ajuste vertical: permite modificar la profundidad del área de detección.

Aplicaciones recomendadas

• Puertas automáticas peatonales.
• Puertas rápidas industriales o comerciales.
• Automatismos de acceso con apertura automática.
• Puertas de garaje o accesos donde se requiera detección de movimiento.
• Instalaciones donde se necesita una orden de apertura sin contacto físico.

Recomendaciones de instalación

Para un funcionamiento correcto, se recomienda instalar el radar firmemente, evitando vibraciones y asegurando que el área de detección no quede bloqueada.

• No tapar ni bloquear la zona de actuación del sensor.
• Evitar objetos móviles cerca del radar que puedan provocar detecciones no deseadas.
• Evitar instalarlo cerca de lámparas fluorescentes.
• No manipular los componentes electrónicos internos.
• Regular el potenciómetro de sensibilidad despacio y sin aplicar fuerza.

Importante: la instalación y conexión del radar debe realizarla personal cualificado, respetando siempre las instrucciones del fabricante y desconectando la alimentación antes de manipular el cuadro de maniobras.

Radar Motorline M1601 para apertura automática

El Motorline M1601 es una solución práctica para automatizar la apertura de puertas mediante detección de movimiento. Su salida por relé, alimentación multivoltaje y regulación de sensibilidad lo convierten en un radar versátil para diferentes tipos de automatismos.

Medidas Motorline M1601

Documentación

Manual de instrucciones Motorline M1601
