Panneau de contrôle CAME ZM3E pour moteurs swing 230V

Manœuvre CAME Zm3e 002zm3e pour les moteurs oscillants 230V

Les CAME ZM3E, référence 002ZM3E, c'est un panneau de commande multifonction pour automatismes de portes battantes d'une ou deux feuilles, équipé de moteurs CAME de 230Vac compatible.

Incorporer un écran graphique de programmation et diagnostic il vous permet de configurer les fonctions de l'automatisme, d'afficher l'état de fonctionnement et de consulter les messages d'erreur.

La plante a des fonctions de auto-diagnostic des dispositifs de sécurité, gestion des moteurs avec codeur, régulation des temps de fonctionnement, fermeture automatique et modalités d'ouverture différentes.

Il vous permet également de gérer les télécommandes via votre système de décodage radio, en utilisant un carte de radiofréquence CAME Compatible.

Il est particulièrement indiqué pour les installations avec des moteurs CAME les familles ATS, Axo, Ferni, Grenouille et F4000, tant qu'ils correspondent aux versions compatibles 230vac.

Photo CAME ZM3E vous permet de contrôler différents moteurs 230Vac pour les portes swing. Les principales références compatibles sont indiquées ci-dessous.

Important: Vérifiez le modèle et la version

Les ZM3E est conçu pour les moteurs 230VAC. Il ne doit pas être confondu avec les centrales électriques utilisées dans les versions de moteur 24VDC.

CAME il a différentes versions de la famille ZM3, comme Zm3e, zm3ec et zm3ep, qui peut avoir des applications différentes.

En particulier, pour l'automatisation F4000 le modèle exact du moteur et son schéma de connexion doivent être vérifiés, car il existe différentes versions et configurations de cette famille.

✓ Panneau de commande multifonction CAME ZM3E.

✓ Référence CAME 002ZM3E.

✓ Alimentation 230VAC 50/60 Hz.

✓ Contrôle de un ou deux moteurs oscillants de 230vac.

✓ Écran graphique pour la programmation et le diagnostic.

✓ Auto-diagnostic des dispositifs de sécurité.

✓ Gestion du moteur avec codeur compatible.

✓ Réglementation de la temps.

✓ Programmation délais pendant les manœuvres.

✓ Fonction de fermeture automatique configurable.

✓ Fonctions de ouverture partielle ou piétonne.

✓ Configuration de différentes modalités de fonctionnement.

✓ 3 entrées de sécurité configurables.

✓ Connexion pour photocellules et bandes de sécurité.

✓ Fonction de test de dispositifs de sécurité.

✓ Quitter pour la connexion electrocerradura.

✓ Connexion pour lampe de signalisation intermittente.

✓ Gestion de la hausse 250 utilisateurs.

✓ Décodage radio avec carte AF compatible.

✓ Préparé pour l'intégration avec CAME Se brancher à travers les accessoires correspondants.

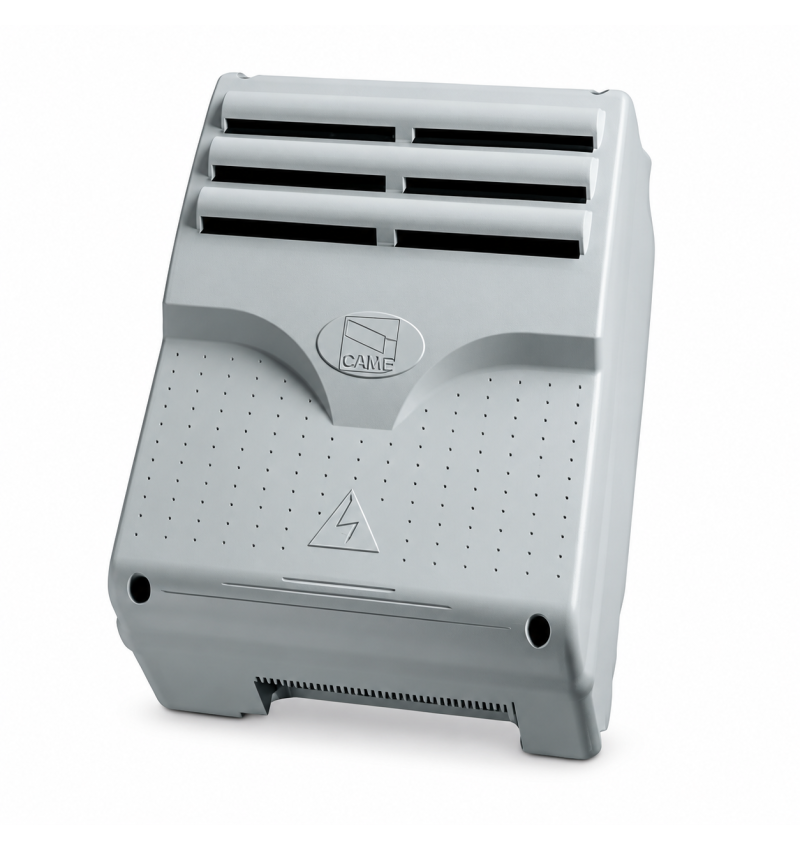

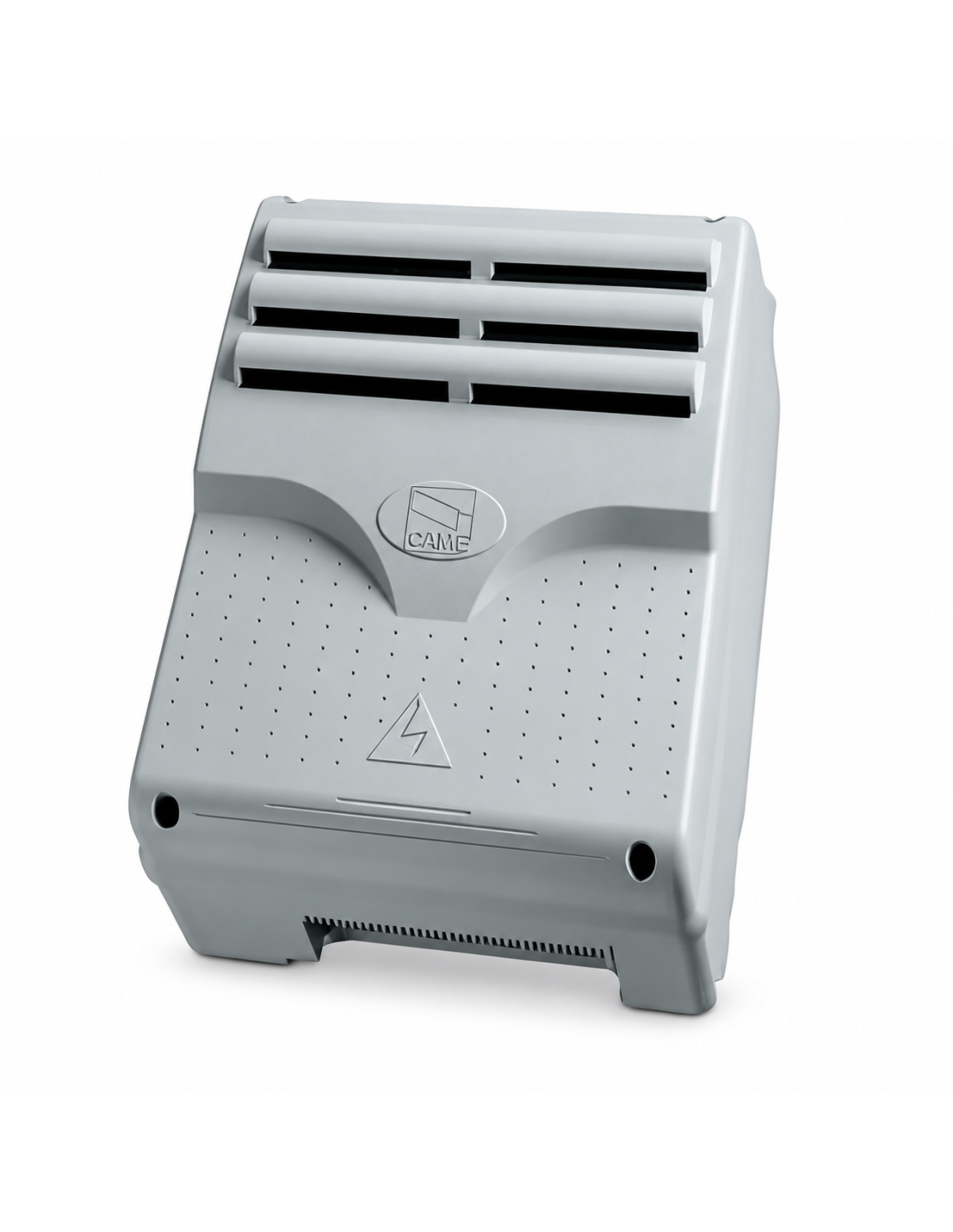

✓ Photo avec enveloppe de protection IP54.

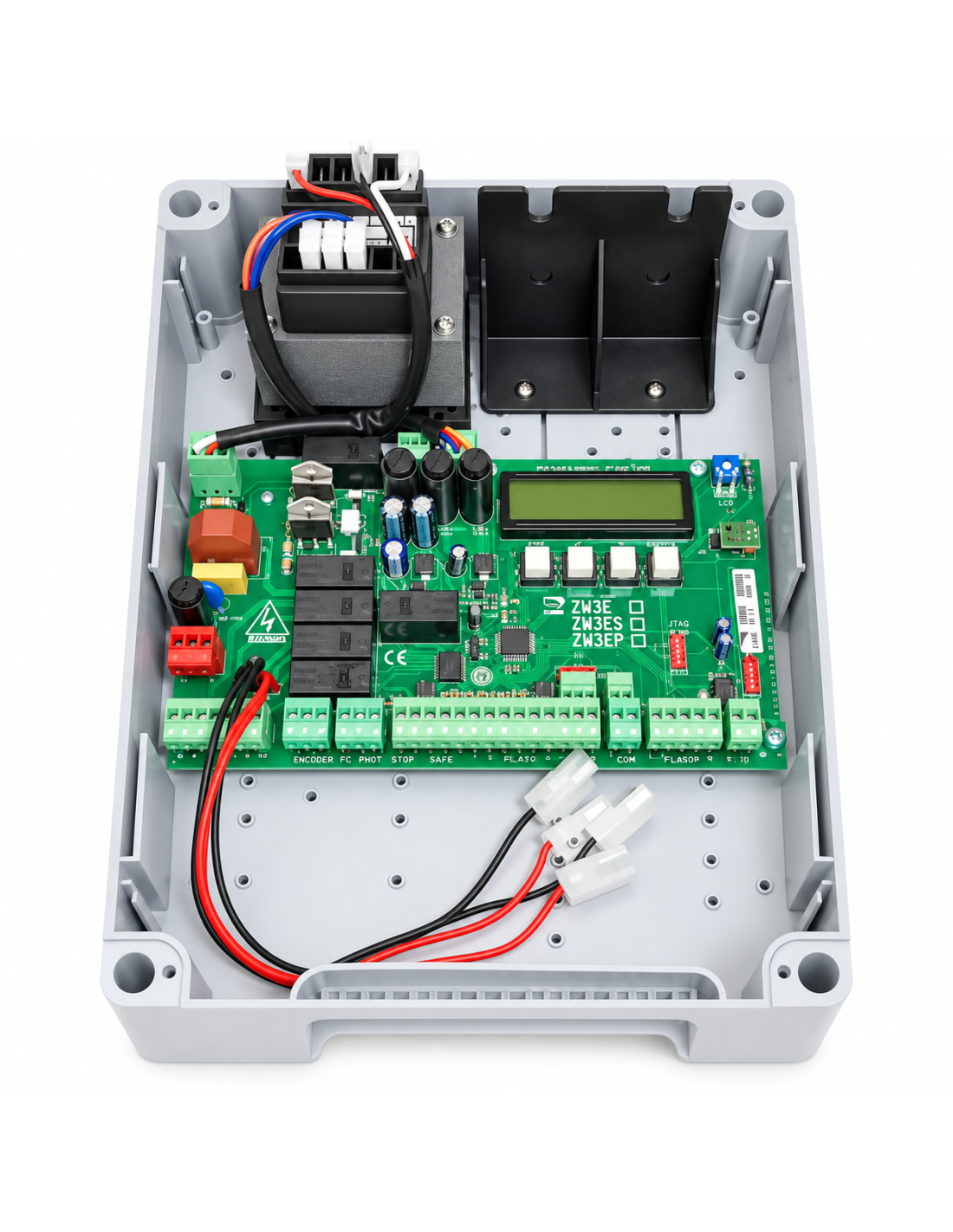

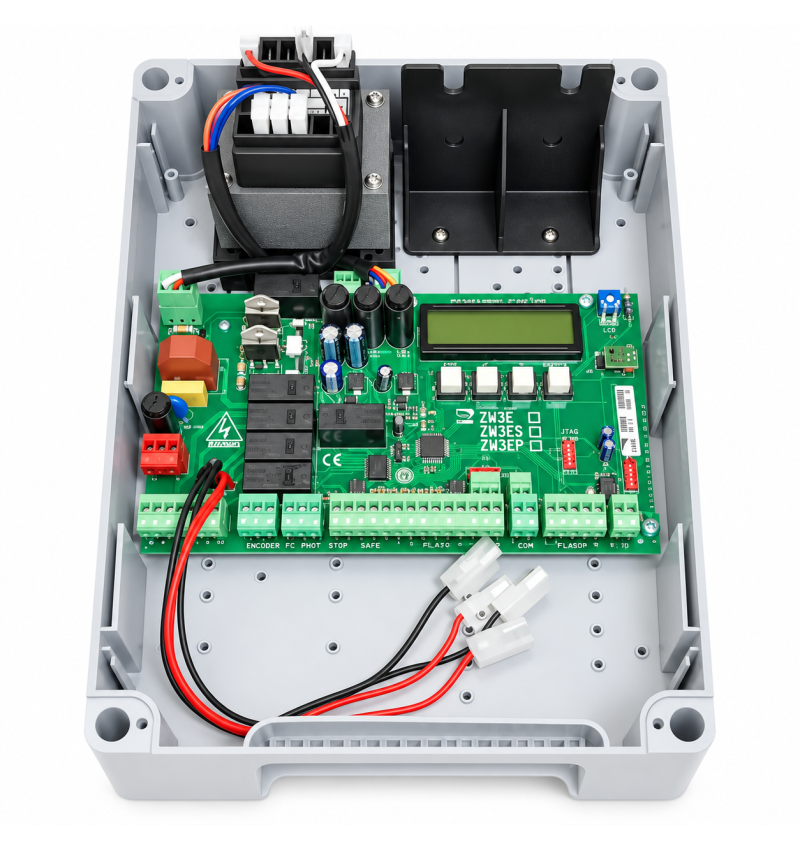

Le centre CAME Zm3e intègre un écran graphique avec menu de programmation cela vous permet de faire les paramètres directement dans la case.

US Le menu, les fonctions suivantes peuvent être configurées, entre autres:

✓ Nombre et type de moteurs connectés.

✓ Temps d'ouverture et de fermeture.

✓ Ouverture et fermeture de retards entre les feuilles.

✓ Temps de vue de la fermeture automatique.

✓ Ouverture partielle et fonctionnement piétonnier.

✓ Fonctionnement de photocellules et de dispositifs de sécurité.

✓ Gestion et mémorisation des utilisateurs.

✓ Consultation des messages d'erreur et de diagnostic.

Carte de radiofréquence AF

Bien que le centre ZM3E intègre le décodage radio et la gestion des utilisateurs, pour recevoir les commandes des commandes dont vous avez besoin d'un carte de radiofréquence CAME Compatible.

Parmi les cartes disponibles sont:

CAME AF43S: carte de plug-in de 433,92 MHz.

CAME AF868: carte de plug-in 868.35 MHz.

La carte radio et les télécommandes sélectionnez séparément, en fonction de la fréquence et du codage du système radio utilisé.

Le centre CAME Zm3e a 3 entrées de sécurité configurables connecter des périphériques tels que des photocellules et des bandes sensibles compatibles.

Dans le menu, différents comportements peuvent être attribués avant l'activation d'une sécurité, telle que la réouverture pendant la fermeture ou l'arrêt partielle, en fonction de la configuration.

Il intègre également des fonctions de checking safety devices avant les manœuvres, quand elles sont correctement connectées et configurées.

Le centre CAME ZM3E il est préparé pour son intégration dans l'écosystème CAME Se brancher.

Avoir des fonctions de gestion à distance, il est nécessaire d'intégrer la modules de communication compatibles et de passerelles, en fonction de l'installation. Ces accessoires ne font pas partie du panneau de commande de base.

Informations pour l'installation et le remplacement

Avant de remplacer la boîte, il convient de vérifier que moteurs, carrières finales, codeurs et dispositifs de sécurité de l'installation sont compatibles.

Après montage, il sera nécessaire d'effectuer la configuration des moteurs, programmation des fonctions et vérification des systèmes de sécurité.

La connexion électrique et la mise en service doivent être effectuées après le manuel d'installation CAME et avec le pouvoir déconnecté.

Officiel CAME ZM3E 002ZM3E et documentation technique

■ 1 × boîte de commande CAME Zm3e, référence 002zm3e, pour les moteurs pivotants compatibles 230Vac. Il n'inclut pas les moteurs, la carte radio AF ou les télécommandes.
