Cuadro de mando CAME ZM3E para motores batientes 230V

Cuadro de maniobras CAME ZM3E 002ZM3E para motores batientes 230V

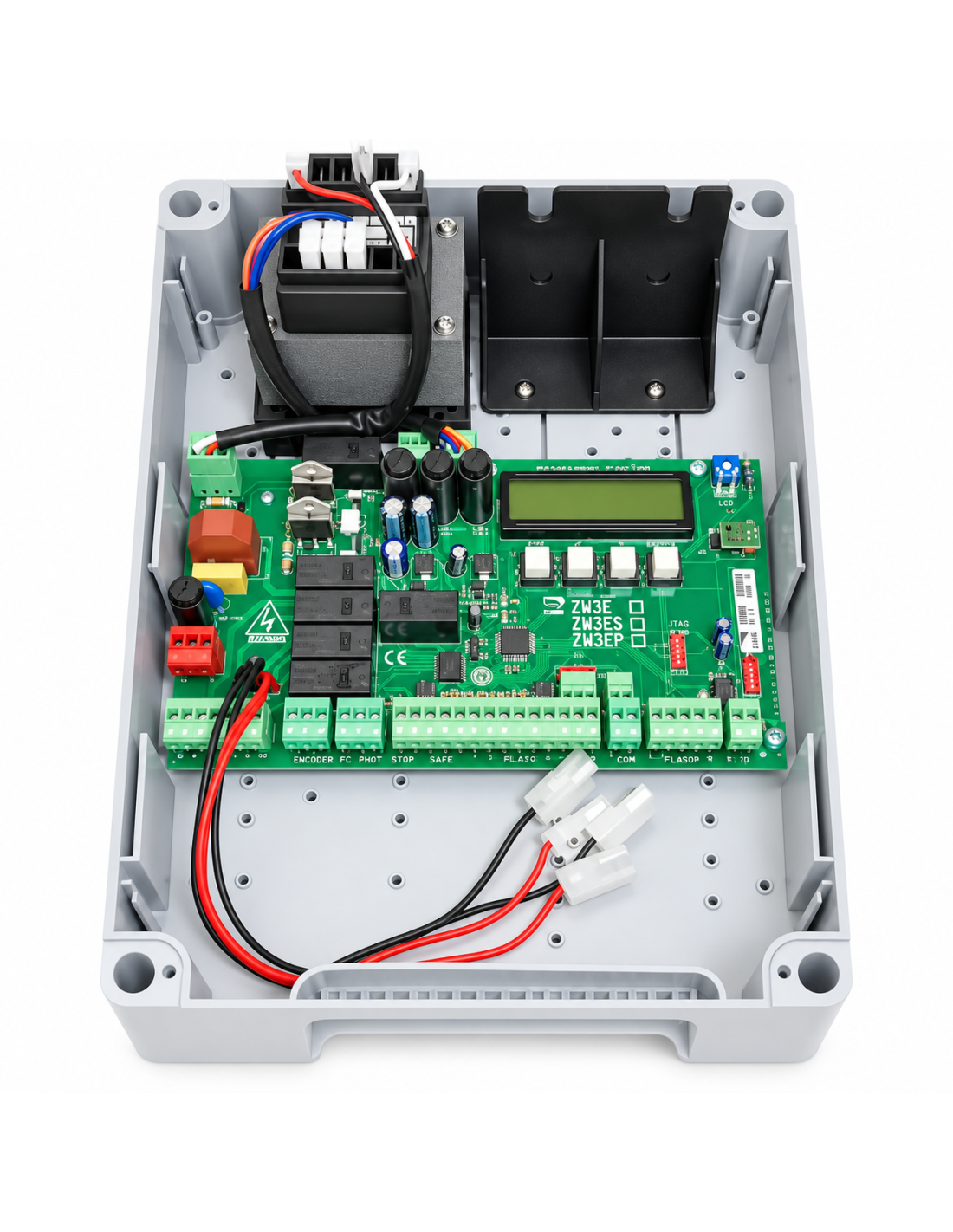

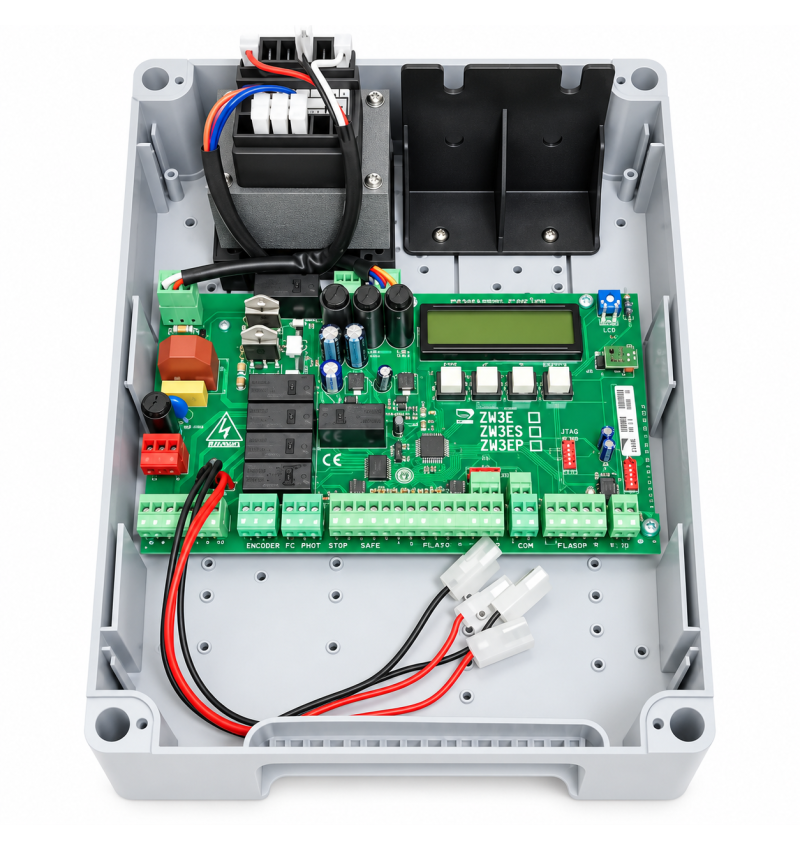

El CAME ZM3E, referencia 002ZM3E, es un cuadro de mando multifunción para automatismos de puertas batientes de una o dos hojas, equipado con motores CAME de 230Vac compatibles.

Incorpora una pantalla gráfica de programación y diagnóstico que permite configurar las funciones del automatismo, visualizar el estado de funcionamiento y consultar los mensajes de error.

La central dispone de funciones de autodiagnóstico de los dispositivos de seguridad, gestión de motores con encoder, regulación de tiempos de funcionamiento, cierre automático y diferentes modalidades de apertura.

También permite gestionar los mandos a distancia mediante su sistema de decodificación de radio, utilizando una tarjeta de radiofrecuencia CAME AF compatible.

Está especialmente indicada para instalaciones con motores CAME de las familias ATS, AXO, FERNI, FROG y F4000, siempre que correspondan a las versiones de 230Vac compatibles.

El cuadro CAME ZM3E permite controlar diferentes motores de 230Vac para puertas batientes. A continuación se indican las principales referencias compatibles.

Importante: verificar modelo y versión

La ZM3E está diseñada para motores de 230Vac. No debe confundirse con las centrales utilizadas en versiones de motor de 24Vdc.

CAME dispone de diferentes versiones de la familia ZM3, como ZM3E, ZM3EC y ZM3EP, que pueden tener aplicaciones distintas.

En particular, para automatismos F4000 debe comprobarse el modelo exacto del motor y su esquema de conexión, ya que existen versiones y configuraciones diferentes de esta familia.

✓ Cuadro de mando multifunción CAME ZM3E.

✓ Referencia CAME 002ZM3E.

✓ Alimentación eléctrica 230Vac 50/60 Hz.

✓ Control de uno o dos motores batientes de 230Vac.

✓ Pantalla gráfica para programación y diagnóstico.

✓ Autodiagnóstico de dispositivos de seguridad.

✓ Gestión de motores con encoder compatibles.

✓ Regulación de los tiempos de funcionamiento.

✓ Programación de retardos entre hojas durante las maniobras.

✓ Función de cierre automático configurable.

✓ Funciones de apertura parcial o peatonal.

✓ Configuración de diferentes modalidades de funcionamiento.

✓ 3 entradas de seguridad configurables.

✓ Conexión para fotocélulas y bandas de seguridad.

✓ Función de prueba de dispositivos de seguridad.

✓ Salida para conexión de electrocerradura.

✓ Conexión para lámpara de señalización intermitente.

✓ Gestión de hasta 250 usuarios.

✓ Decodificación de radio con tarjeta AF compatible.

✓ Preparada para integración con CAME Connect mediante los accesorios correspondientes.

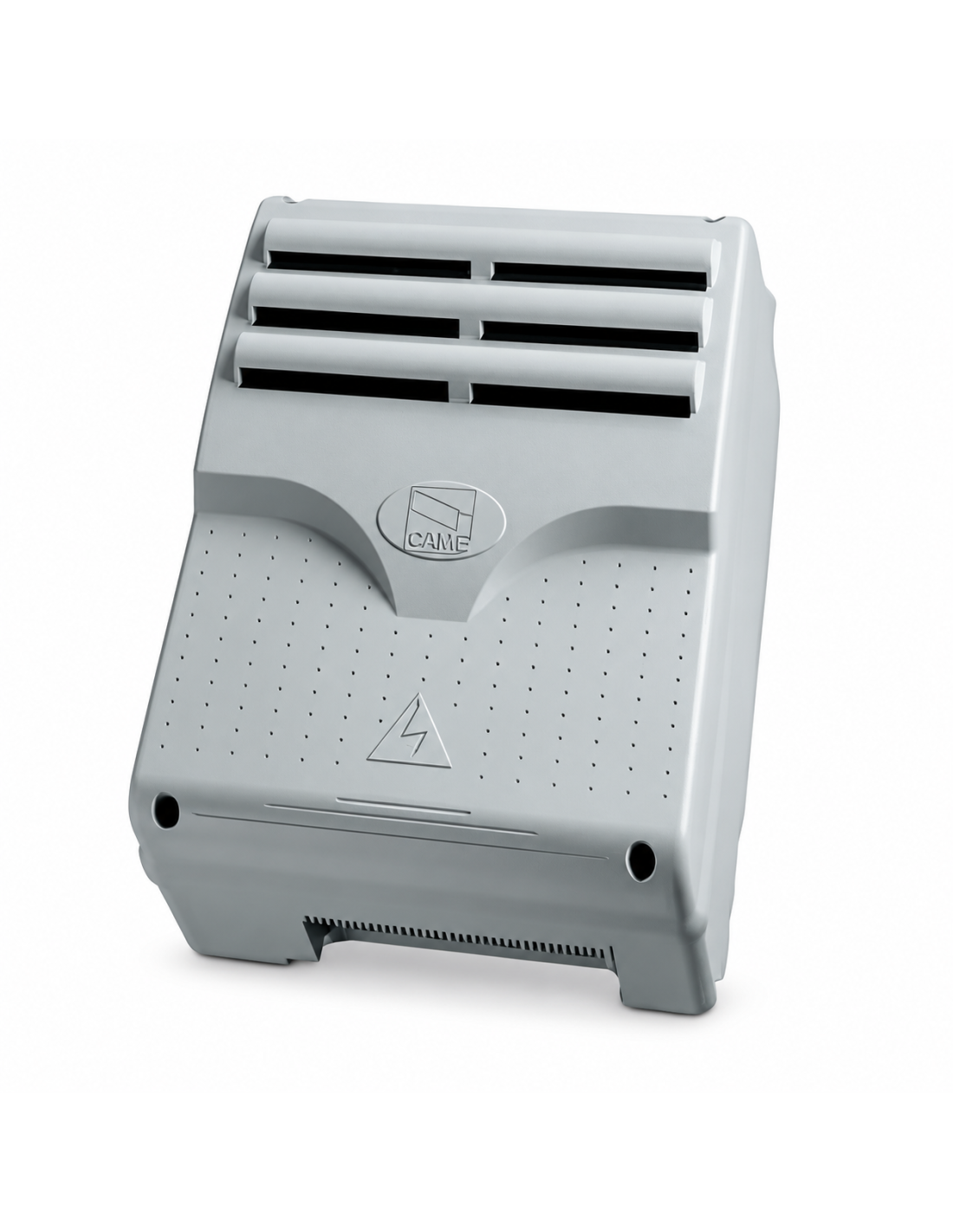

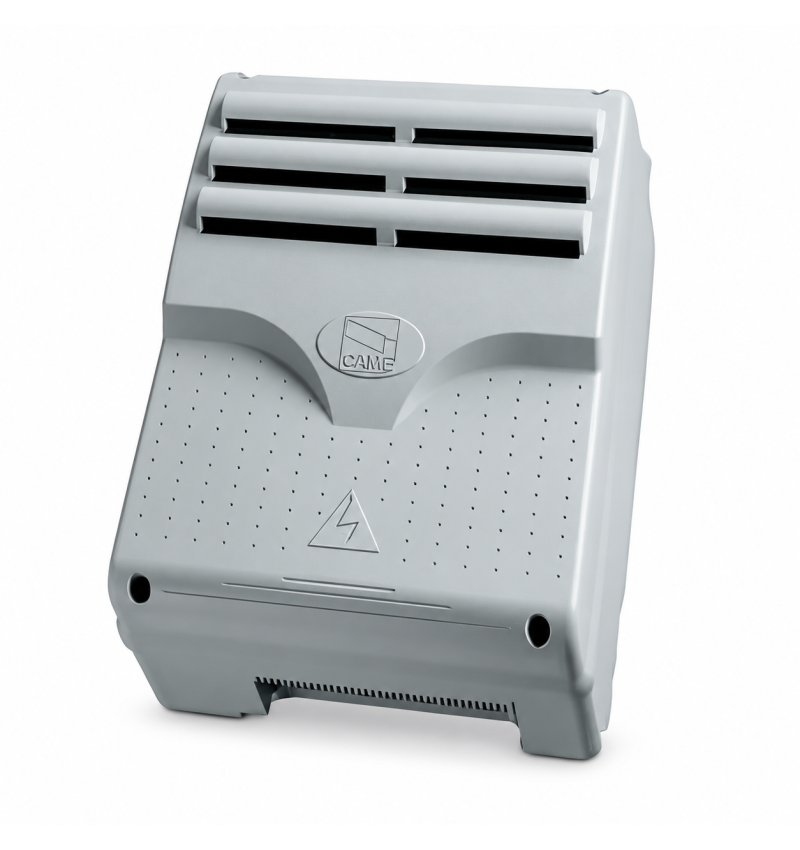

✓ Cuadro con envolvente de protección IP54.

La central CAME ZM3E incorpora una pantalla gráfica con menú de programación que permite realizar los ajustes directamente desde el cuadro.

Mediante el menú se pueden configurar, entre otras, las siguientes funciones:

✓ Número y tipo de motores conectados.

✓ Tiempos de apertura y cierre.

✓ Retardos de apertura y cierre entre hojas.

✓ Tiempo de espera del cierre automático.

✓ Apertura parcial y funcionamiento peatonal.

✓ Funcionamiento de fotocélulas y dispositivos de seguridad.

✓ Gestión y memorización de usuarios.

✓ Consulta de mensajes de error y diagnóstico.

Tarjeta de radiofrecuencia AF

Aunque la central ZM3E incorpora decodificación de radio y gestión de usuarios, para recibir las órdenes de los mandos necesita una tarjeta de radiofrecuencia CAME AF compatible.

Entre las tarjetas disponibles se encuentran:

CAME AF43S: tarjeta enchufable de 433,92 MHz.

CAME AF868: tarjeta enchufable de 868,35 MHz.

La tarjeta de radio y los mandos a distancia se seleccionan por separado, según la frecuencia y codificación del sistema de radio utilizado.

La central CAME ZM3E dispone de 3 entradas de seguridad configurables para conectar dispositivos como fotocélulas y bandas sensibles compatibles.

A través del menú se pueden asignar diferentes comportamientos ante la activación de una seguridad, como la reapertura durante el cierre o la parada parcial, según la configuración.

También incorpora funciones de comprobación de los dispositivos de seguridad antes de las maniobras, cuando estos se encuentran correctamente conectados y configurados.

La central CAME ZM3E está preparada para su integración en el ecosistema CAME Connect.

Para disponer de funciones de gestión remota es necesario incorporar los módulos de comunicación y Gateway compatibles, dependiendo de la instalación. Estos accesorios no forman parte del cuadro de mando básico.

Información para instalación y sustitución

Antes de sustituir el cuadro debe comprobarse que los motores, finales de carrera, encoder y dispositivos de seguridad de la instalación son compatibles.

Después del montaje será necesario realizar la configuración de motores, programación de funciones y comprobación de los sistemas de seguridad.

La conexión eléctrica y puesta en servicio deben realizarse siguiendo el manual de instalación CAME y con la alimentación desconectada.

Ficha oficial CAME ZM3E 002ZM3E y documentación técnica

■ 1 × cuadro de mando CAME ZM3E, referencia 002ZM3E, para motores batientes de 230Vac compatibles. No incluye motores, tarjeta de radio AF ni mandos a distancia.
