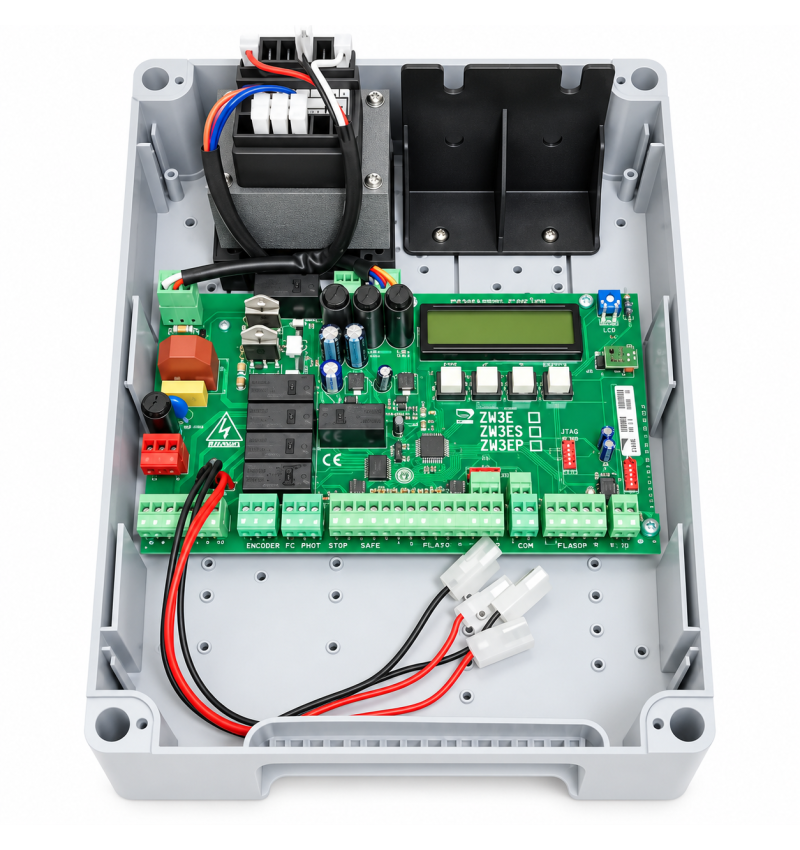

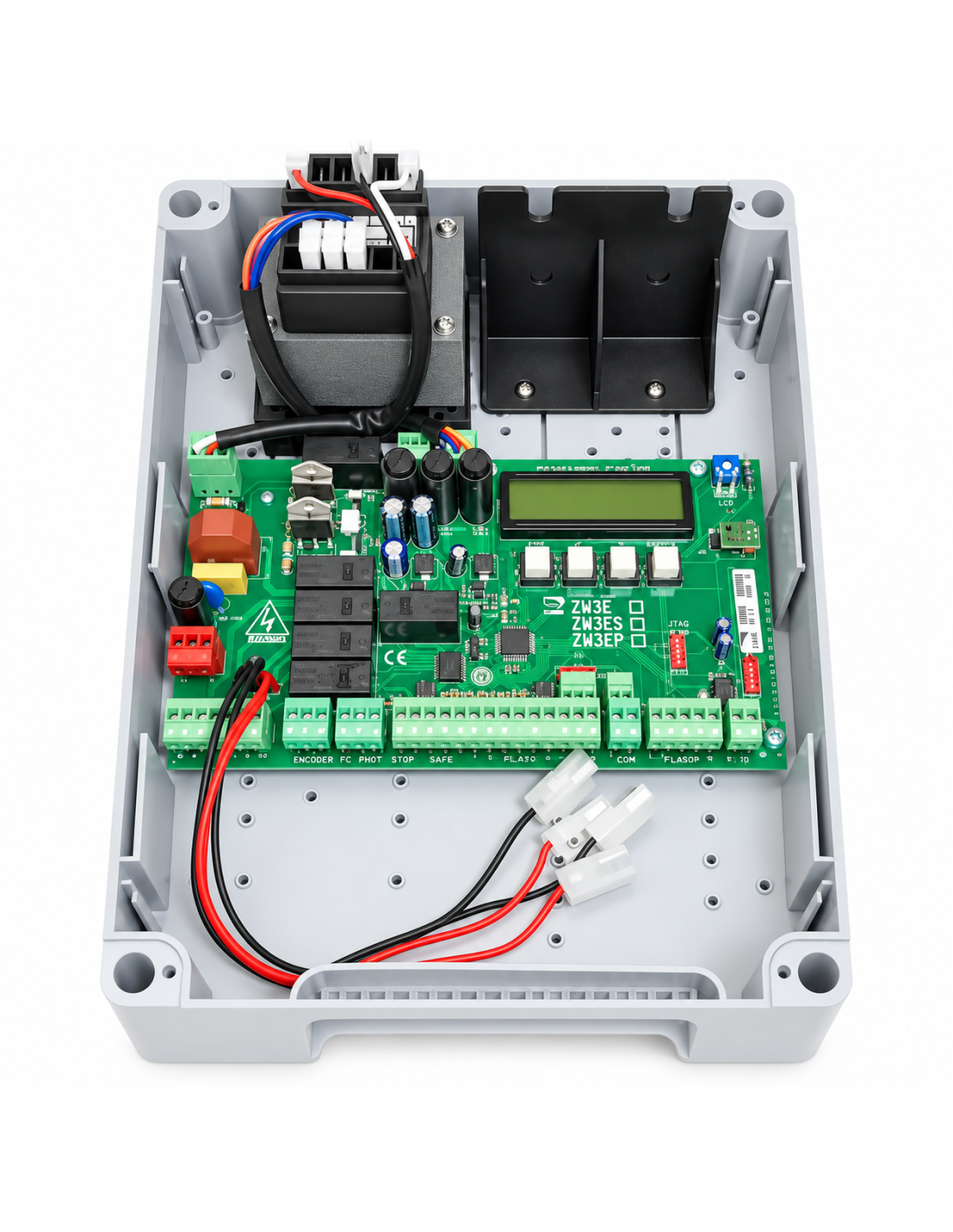

Painel de controle CAME ZM3E para motores de balanço de 230V

Manobra CAME ZM3E 002ZM3E para motores de balanço 230V

A CAME ZM3E, referência 002ZM3E, é um painel de controle multifuncional para automações de portas de balanço de uma ou duas folhas, equipado com motores CAME do 230Vac compatível.

Incorporar um tela gráfica de programação e diagnóstico ele permite que você configure as funções do automatismo, exiba o status operacional e consulte as mensagens de erro.

A planta tem funções de autodiagnóstico de dispositivos de segurança, gestão de motores com codificador, regulação de tempos de operação, fechamento automático e diferentes modalidades de abertura.

Também permite gerenciar os controles remotos através do seu sistema de decodificação de rádio, usando um cartão de radiofrequência CAME Compatível.

É especialmente indicado para instalações com motores CAME famílias Ats, axo, ferni, sapo e f4000, contanto que correspondam às versões compatíveis de 230Vac.

Imagem CAME ZM3E permite controlar diferentes motores 230Vac para portas de balanço. As principais referências compatíveis são indicadas abaixo.

IMPORTANTE: Verifique o modelo e a versão

A ZM3e é projetado para motores de 230VAC. Não deve ser confundido com as usinas usadas em versões de mecanismo de 24VDC.

CAME tem versões diferentes da família ZM3, como Zm3e, zm3ec e zm3ep, que pode ter diferentes aplicações.

Em particular, para automações F4000 o modelo exato do motor e seu esquema de conexão devem ser verificados, uma vez que existem versões e configurações diferentes dessa família.

✓ Painel de controle multifuncional CAME ZM3E.

✓ Referência CAME 002ZM3E.

✓ Fonte de alimentação 230VAC 50/60 Hz.

✓ Controle de um ou dois motores balançando de 230Vac.

✓ Tela gráfica para programação e diagnóstico.

✓ Auto-diagnóstico de dispositivos de segurança.

✓ Gestão do motor com codificador compatível.

✓ Regulação do de tempo.

✓ Programação atrasos durante as manobras.

✓ Função de encerramento automático configurável.

✓ Funções de abertura parcial ou pedestre.

✓ Configuração de diferentes modalidades operacionais.

✓ 3 entradas de segurança configuráveis.

✓ Conexão para fotocélulas e bandas de segurança.

✓ Função de teste de dispositivos de segurança.

✓ Saia para conexão electrocerradura.

✓ Conexão para lâmpada de sinalização intermitente.

✓ Gestão de até 250 usuários.

✓ Decodificação de rádio com cartão AF compatível.

✓ Preparado para integração com CAME Conectar através dos acessórios correspondentes.

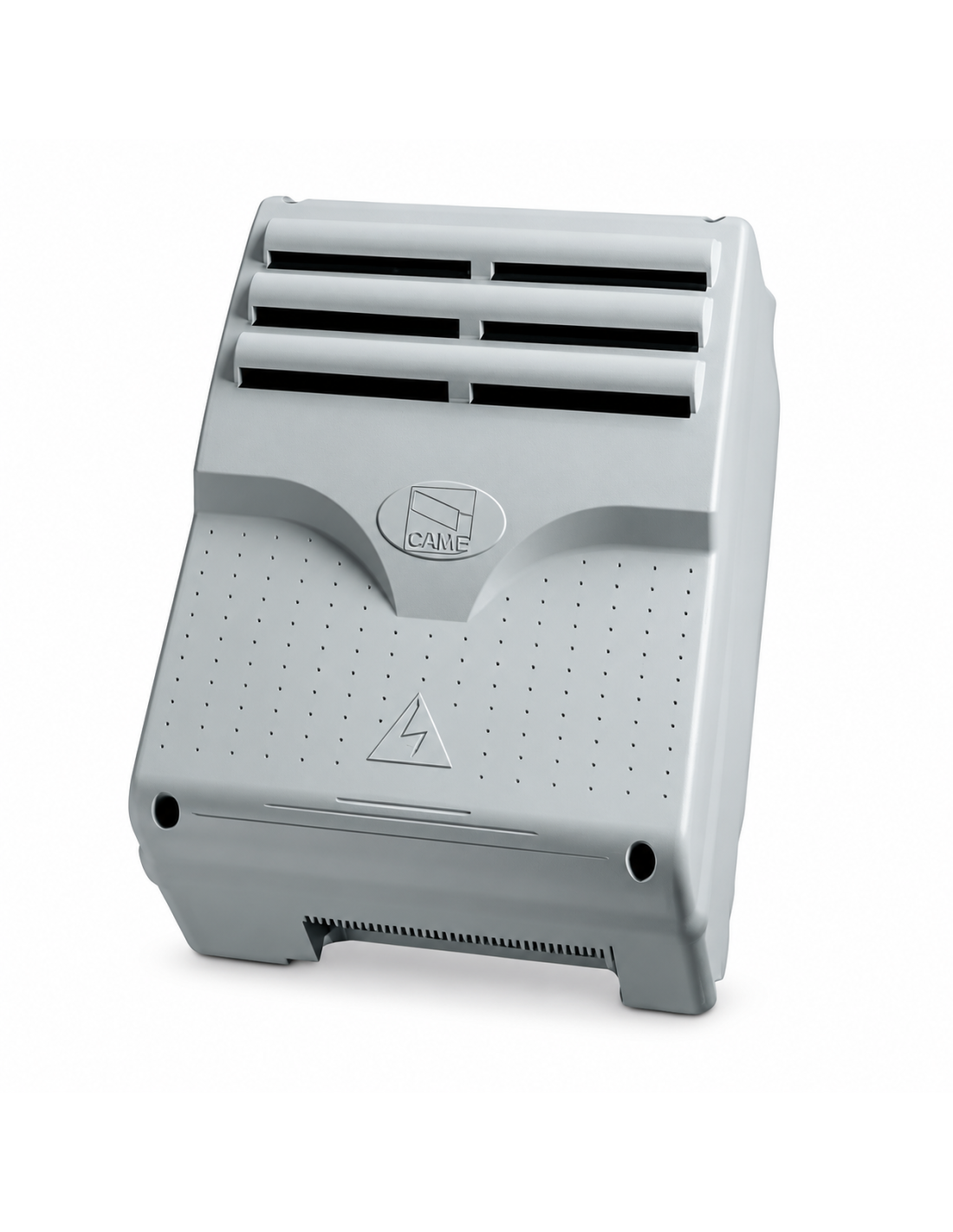

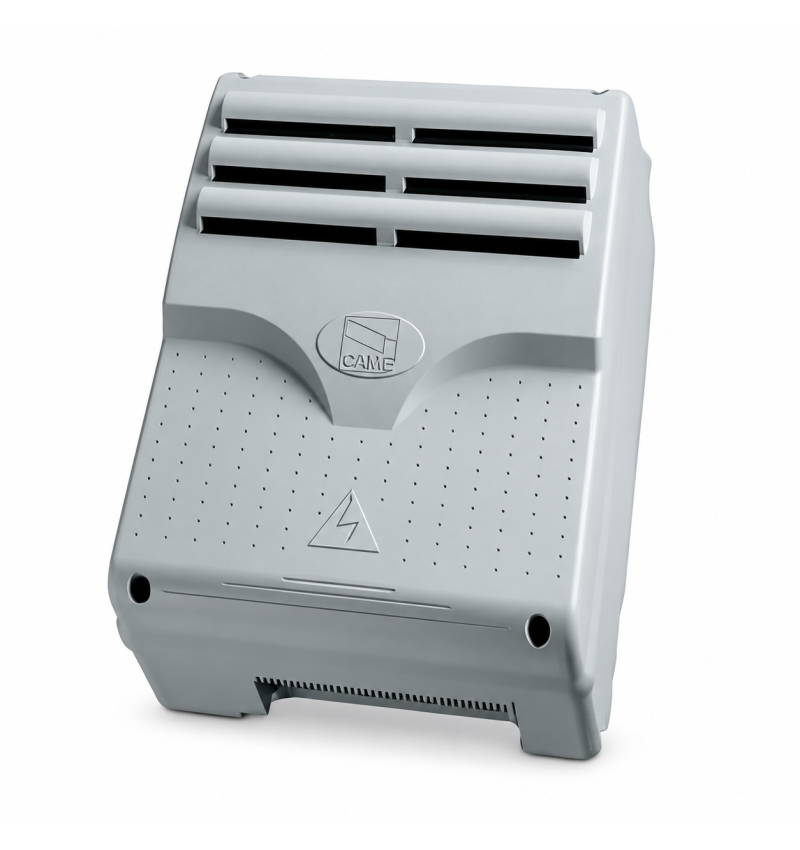

✓ Imagem com envelope de proteção IP54.

A central CAME Zm3e incorpora um tela gráfica com menu de programação que permite que você faça as configurações diretamente da caixa.

EUA O menu, as seguintes funções podem ser configuradas, entre outras:

✓ Número e tipo de mecanismos conectados.

✓ Obrando e fechando os tempos.

✓ Abertura e fechamento de atrasos entre as folhas.

✓ Tempo da vista do fechamento automático.

✓ Abertura parcial e funcionamento de pedestres.

✓ Operação de fotocélulas e dispositivos de segurança.

✓ Gestão e memorização do usuário.

✓ Consulta de mensagens de erro e diagnóstico.

Cartão de radiofrequência AF

Embora a central ZM3E incorpora a decodificação de rádio e o gerenciamento de usuários, para receber as ordens dos controles que você precisa de um cartão de radiofrequência CAME Compatível.

Entre as placas disponíveis são:

CAME AF43S: cartão de plug-in de 433,92 MHz.

CAME AF868: 868.35 mHz Plug-in Cartão.

O cartão de rádio e os controles remotos selecione separadamente, dependendo da frequência e codificação do sistema de rádio usado.

A central CAME Zm3e tem 3 entradas de segurança configuráveis para conectar dispositivos como fotocélulas e bandas sensíveis compatíveis.

Através do menu, diferentes comportamentos podem ser atribuídos antes da ativação de uma segurança, como a reabertura durante o fechamento ou a parada parcial, dependendo da configuração.

Também incorpora funções de verificando dispositivos de segurança antes de manobras, quando estes estão corretamente conectados e configurados.

A central CAME ZM3E está preparado para sua integração no ecossistema CAME Conectar.

Ter funções de gerenciamento remoto, é necessário incorporar o módulos compatíveis com comunicação e gateway, dependendo da instalação. Estes acessórios não fazem parte do painel de controle básico.

Informações para instalação e substituição

Antes de substituir a caixa, deve ser verificada que motores, carreira final, codificador e dispositivos de segurança da instalação são compatíveis.

Após a montagem, será necessário executar o configuração de motores, programação de funções e verificação de sistemas de segurança.

A conexão elétrica e o comissionamento devem ser feitos seguindo o manual de instalação CAME e com o poder desconectado.

Oficial CAME ZM3E 002ZM3E e documentação técnica

■ 1 × caixa de comando CAME ZM3E, referência 002zm3e, para motores de balanço compatíveis com 230Vac. Não inclui motores, cartão de rádio AF ou controles remotos.
