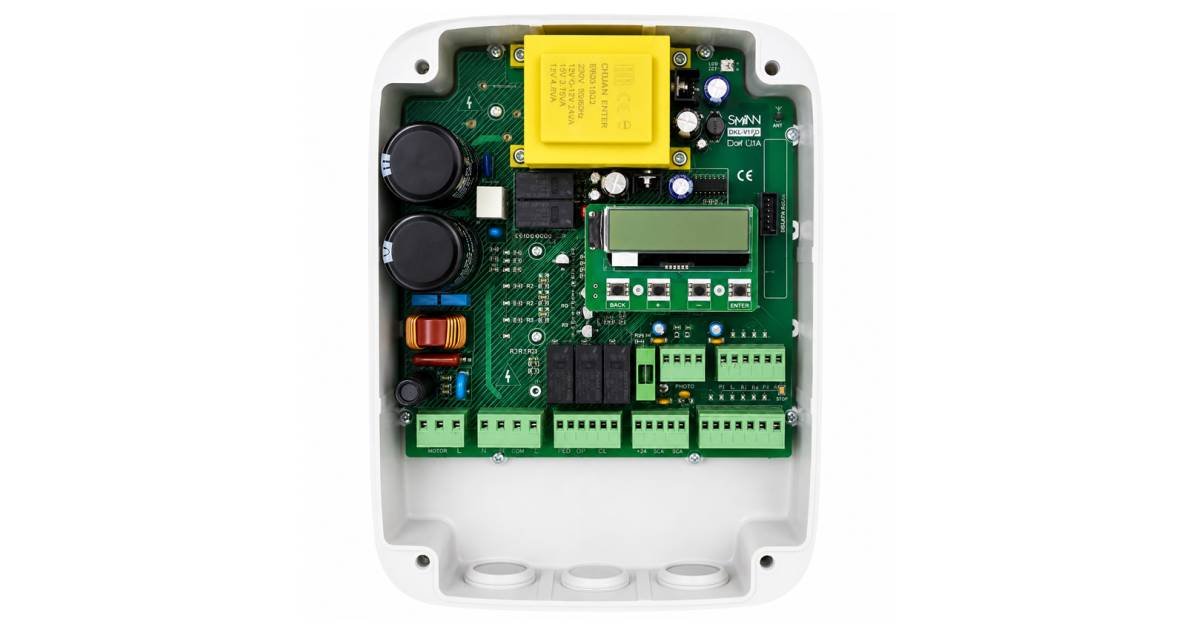

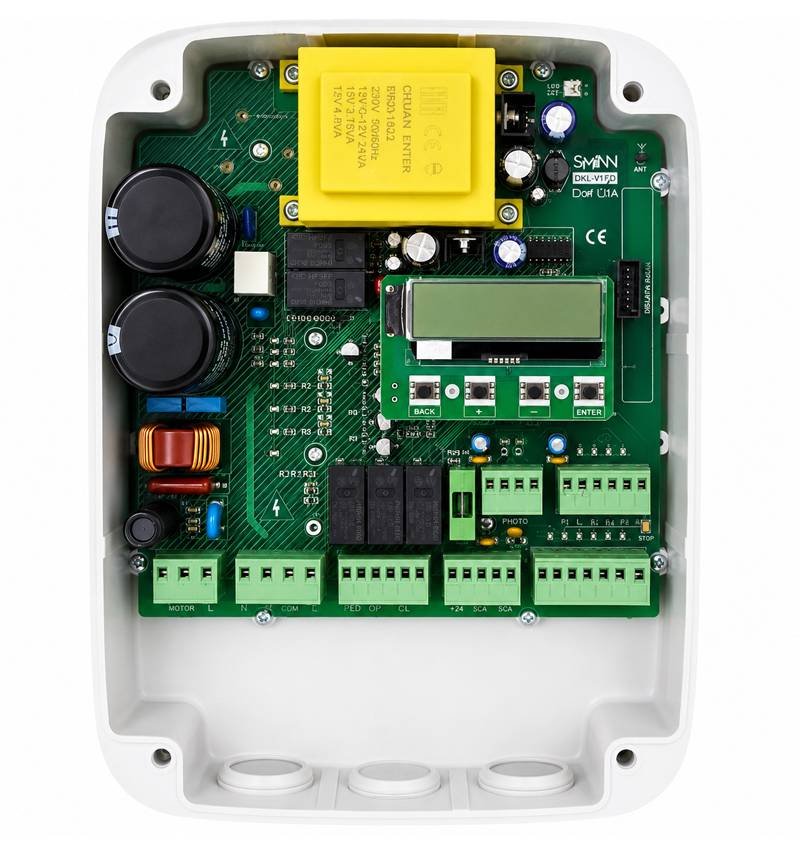

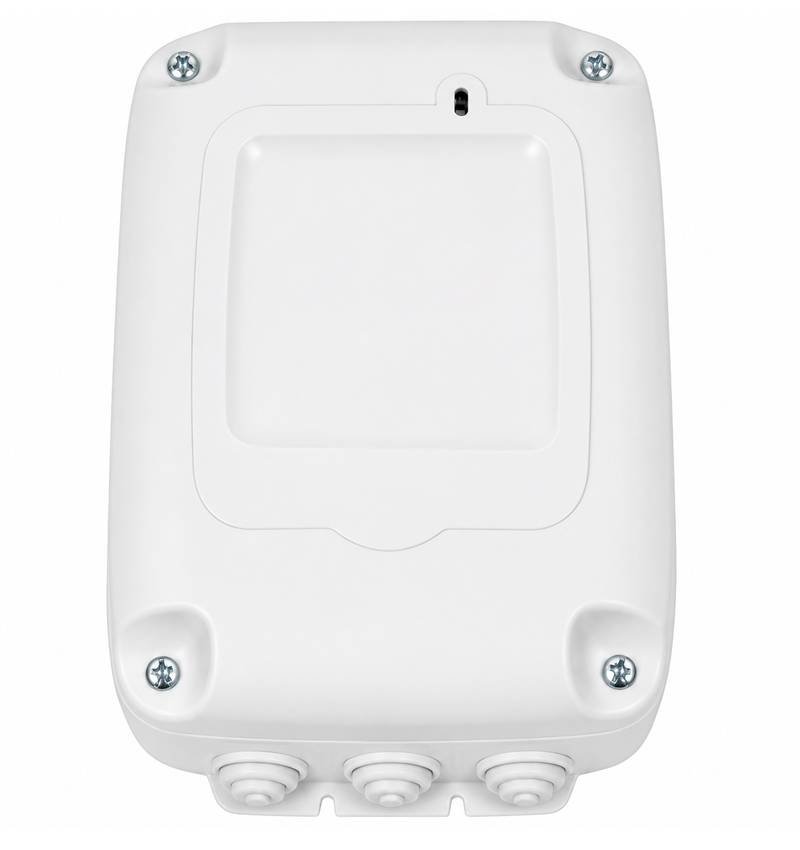

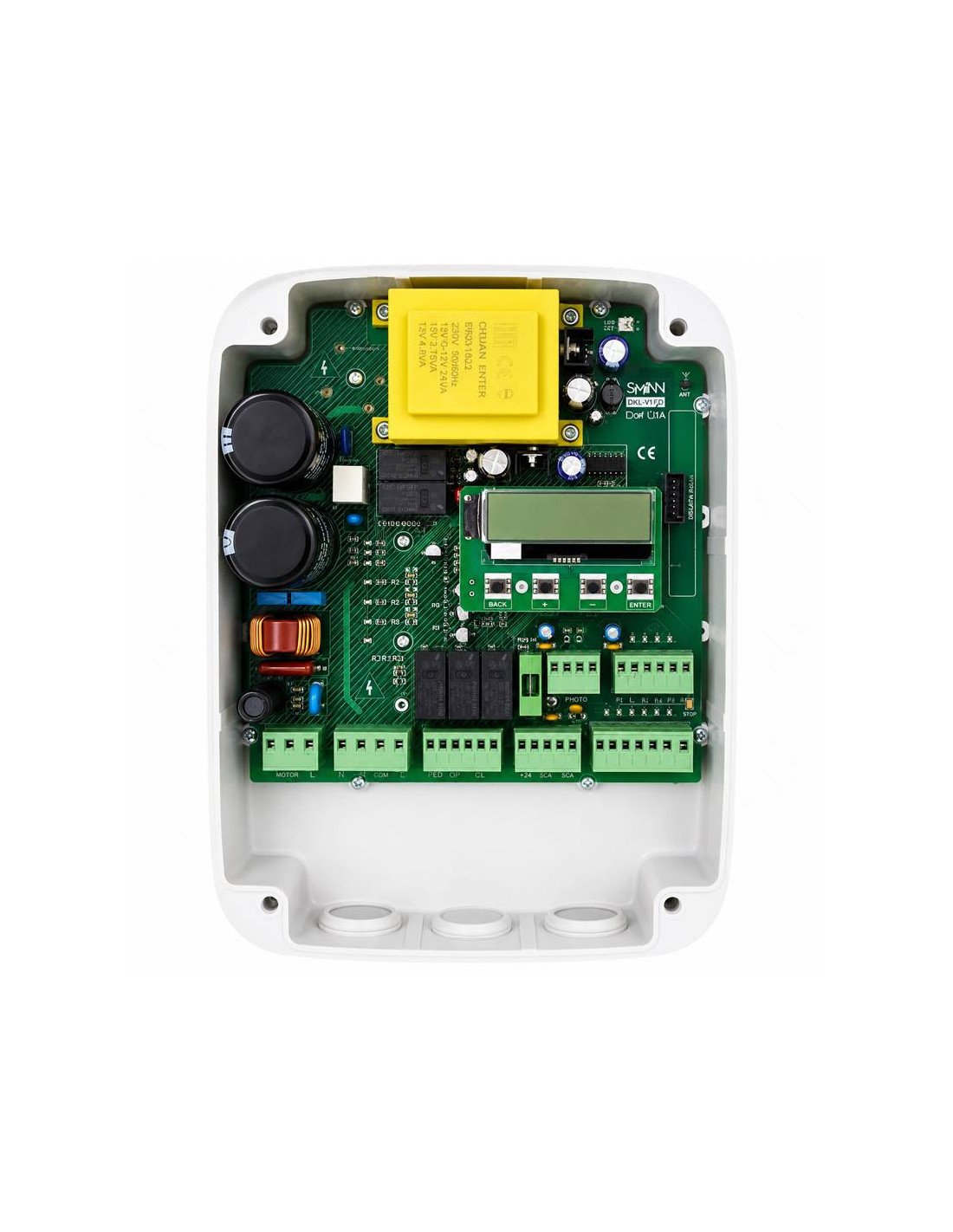

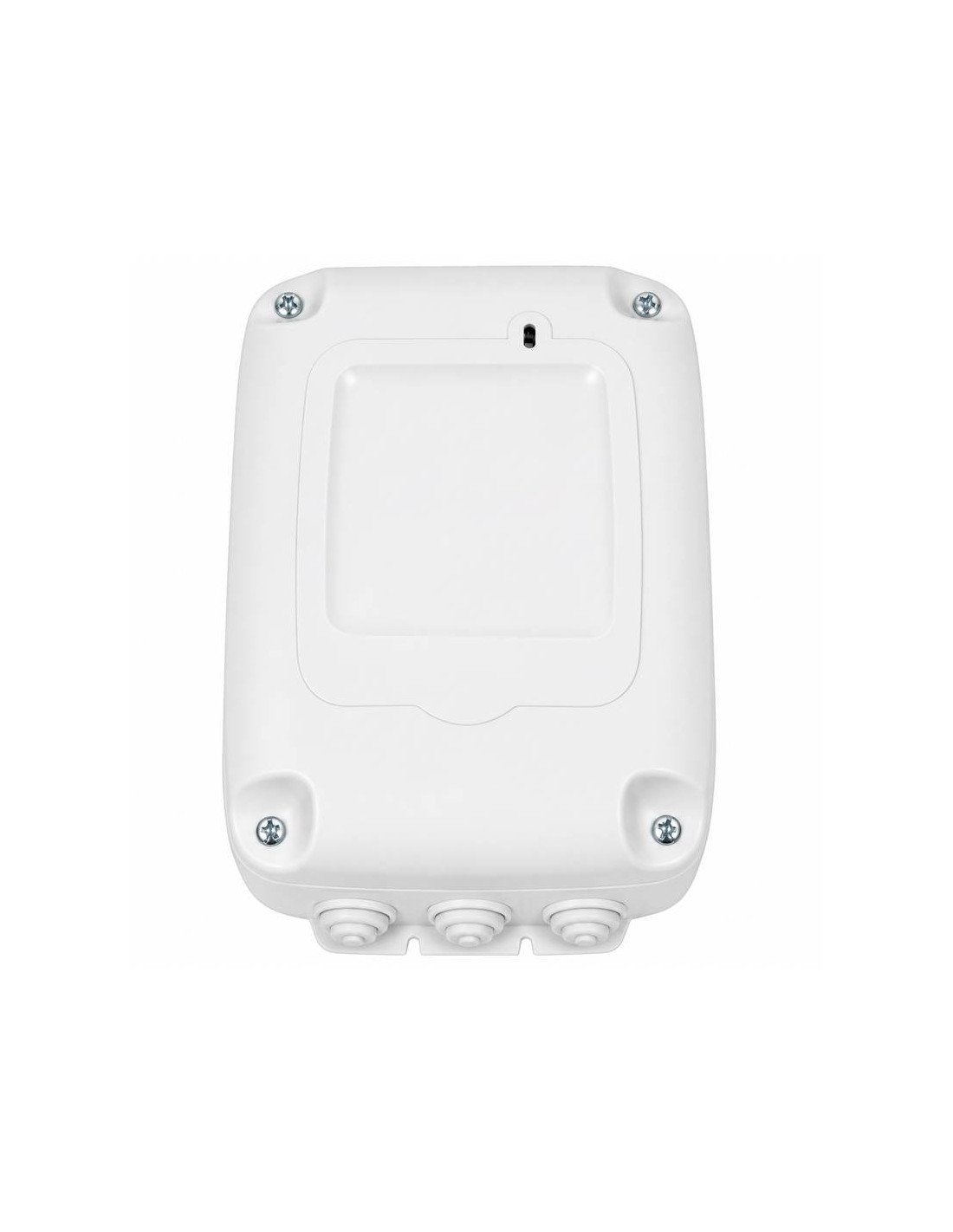

Boîte de manœuvre Sminn Box L VF1D pour moteur triphasé 230V

Les Sminn Box l vf1d Il s'agit d'une image de manœuvre universelle conçue pour l'automatisation des portes rapides, des portes inclinées, des portes ascendantes et des portes coulissantes équipées de Moteur triphasé 230V.

Cette image incorpore la fréquence, permettant la vitesse et la puissance du moteur indépendamment dans chaque phase de la manœuvre. Grâce à cela, une opération plus douce, contrôlée et adaptable est réalisée aux besoins de chaque installation.

Applications principales

• Portes industrielles rapides.
• Portes de basculement automatisées.
• Portes ascendantes.
• Portes coulissantes avec moteur triphasé 230V.
• Installations industrielles, communautaires ou commerciales.

Caractéristiques principales

• Graphique universel Pour 1 moteur triphasé à 230v.
• Maximum power power: Jusqu'à 1,5 kW avec connexion triangle.
• Inverseur de fréquence intégré Régler la vitesse et la puissance.
• Menu de programmation intuitif via le clavier LCD Backlit LCD et 4 boutons.
• Système d'apprentissage manœuvrant Faciliter la start-up.
• Règlement indépendant de vitesse et de puissance en ouverture, fermeture et arrêt doux.
• Entrée pour encodeur incrémentiel de 1 ou 2 canaux.
• Détection d'obstacles par capteur d'amperimètre et / ou codeur.
• Deux billets pour photocellules Configurable indépendamment.
• Deux billets pour bandes de sécurité, compatible avec des bandes résistives ou de contact.
• Arrêt d'arrêt Pour l'arrêt d'urgence.
• Trois billets de clé indépendants Pour différents modes d'activation.
• Sminn Card Shop de 6 goupilles.
• Trois relais potentiels programmables Pour les fonctions auxiliaires.
• 24vac pour l'alimentation périphérique.
• Départ de 15VDC Pour photocellules ou autres accessoires.
• Test configurable des dispositifs de sécurité avant chaque manœuvre.
• Compteur de manœuvre partiel et total Faciliter la maintenance.
• Enregistrement des événements et des erreurs pour le diagnostic de l'installation.

Contrôle avancé de la manœuvre

La boîte SMINN L VF1D vous permet d'ajuster la manœuvre de la porte avec précision. Il a des paramètres pour contrôle Speed normal, Soft Stop Vitesse, Puissance moteur, Rampes d'accélération, Rampes de décélération et Temps de manœuvre.

Vous permet également de configurer des fonctions comme fermeture automatique, Ouverture piétonne, investissement de manœuvre, arrêt alternatif, homme présent et homme présentiel auxiliaire en cas d'échec de l'assurance.

Sécurité dans l'installation

La table présente des entrées de sécurité différentes pour améliorer la protection de la porte lors de son fonctionnement:

• Arrêtez l'entrée pour l'arrêt d'urgence.
• Deux entrées indépendantes pour les photocellules.
• Deux entrées indépendantes pour les bandes de sécurité.
• Détection d'obstacles par capteur d'amperimètre.
• Contrôle des obstacles par le codeur.
• Test de photocellule configurable avant l'ouverture ou la fermeture.

Ces fonctions permettent à la table d'adapter la table aux installations nécessitant un niveau élevé de sécurité, en particulier dans des portes industrielles, des portes communautaires ou une utilisation intensive.

Sorties auxiliaires programmables

L'image incorpore Trois relais libres potentiels Configurable pour différentes fonctions, telles que la lampe flash, la circulation, le garage, le frein, l'électronique ou d'autres éléments d'installation auxiliaires.

Programmation simple via un écran LCD

Grâce à son écran LCD rétro-éclairé et à son clavier intégré, la boîte vous permet de configurer clairement et facilement les paramètres. Le système de menus facilite la mise en route, l'ajustement de la manœuvre et l'examen des Etats ou des erreurs.

Connexions principales

• Puissance: 230VAC 50Hz.
• Moteur: triphasé 230vac.
• Sorties auxiliaires: 3 relais libres potentiels.
• Accessoires de départ: 24vac.
• Sortie périphérique: 15vdc.
• Entrées de sécurité: Photocellules, bandes de sécurité et arrêt.
• Entrées de contrôle: Ll1, ll2 et ll3.
• Entroduction: Encodeur inculvenu de 1 ou 2 canaux.

Produit recommandé pour les installations professionnelles

Les Sminn Box l vf1d Il s'agit d'une solution avancée pour les automatismes qui nécessitent un contrôle précis du moteur, de la régulation de la vitesse, de la gestion sécurisée et de la configuration de manœuvre personnalisée.

Il convient particulièrement aux installateurs professionnels qui ont besoin d'une image polyvalente, configurable et préparée pour les portes industrielles ou communautaires avec moteur triphasé de 230V.

Documentation

Manuel d'utilisation SMINN BOX L VF1D

Connexion de connexion rapide Connexion
