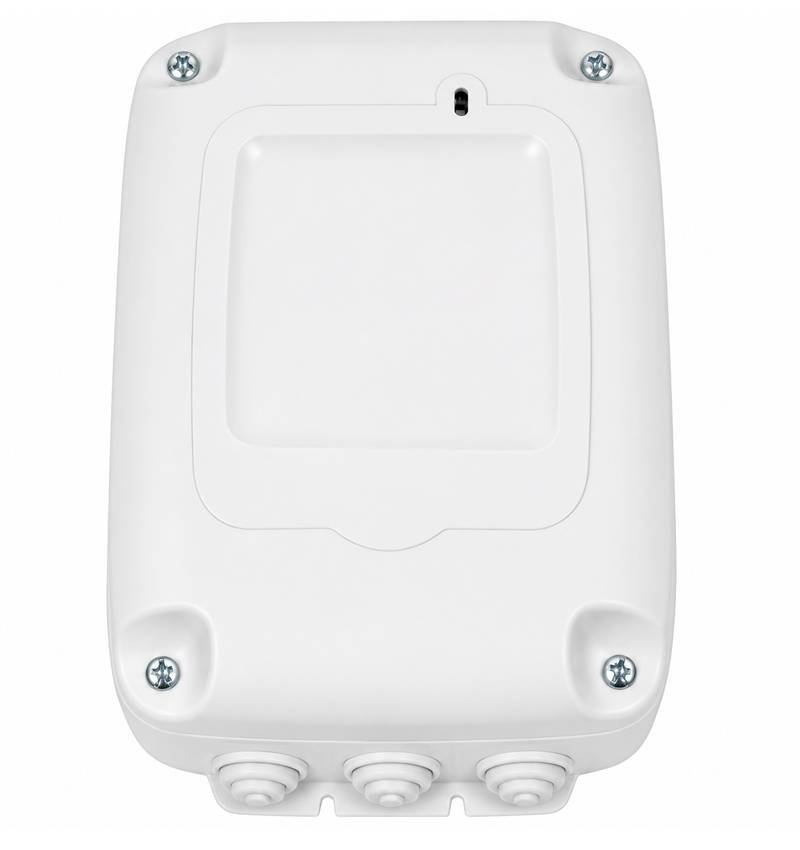

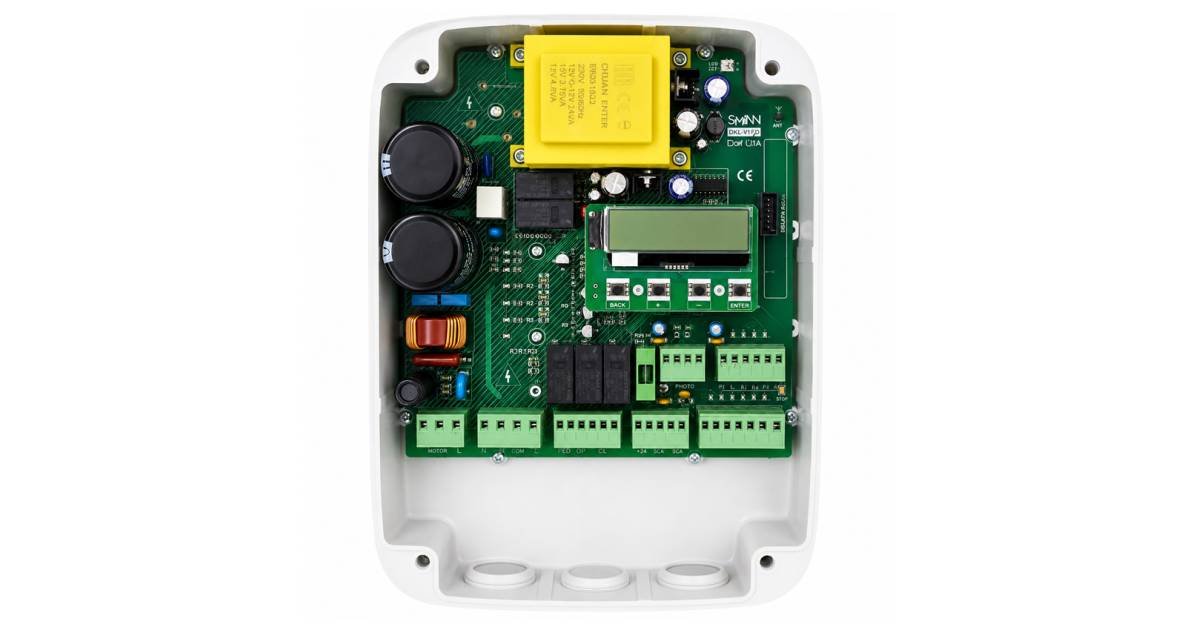

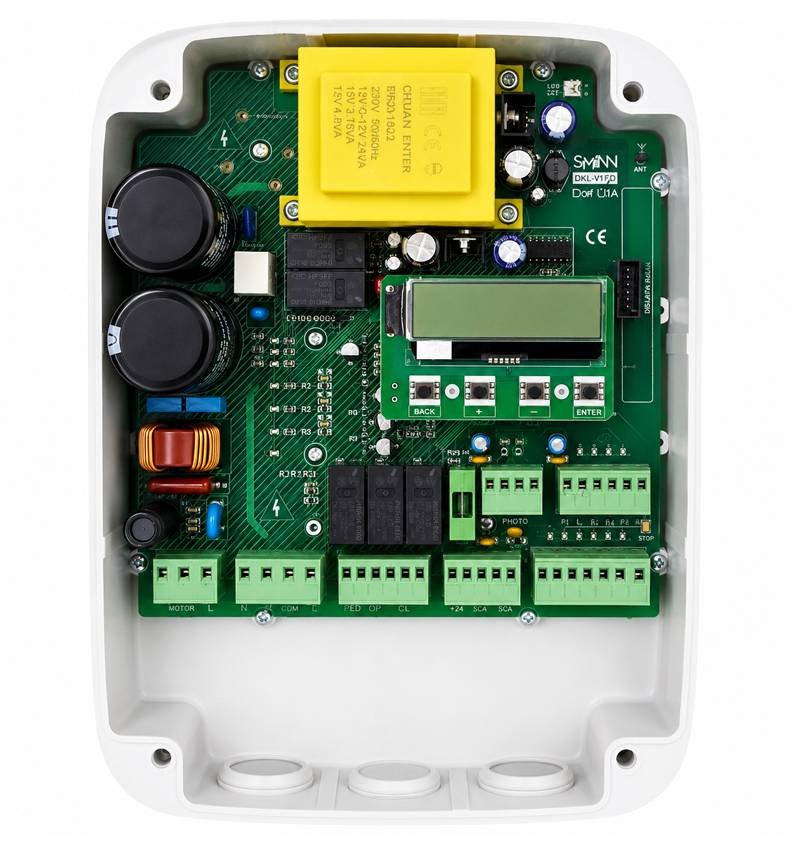

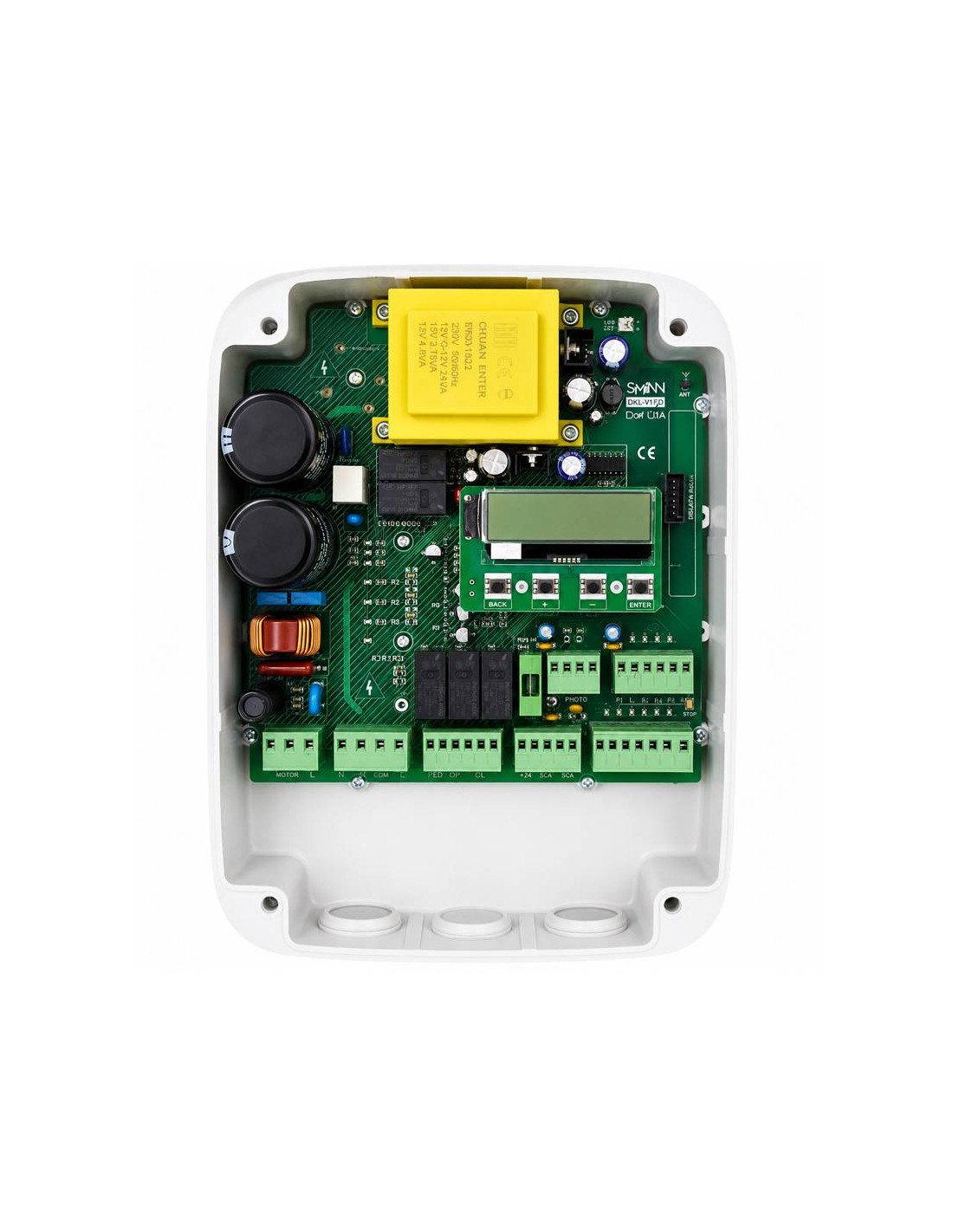

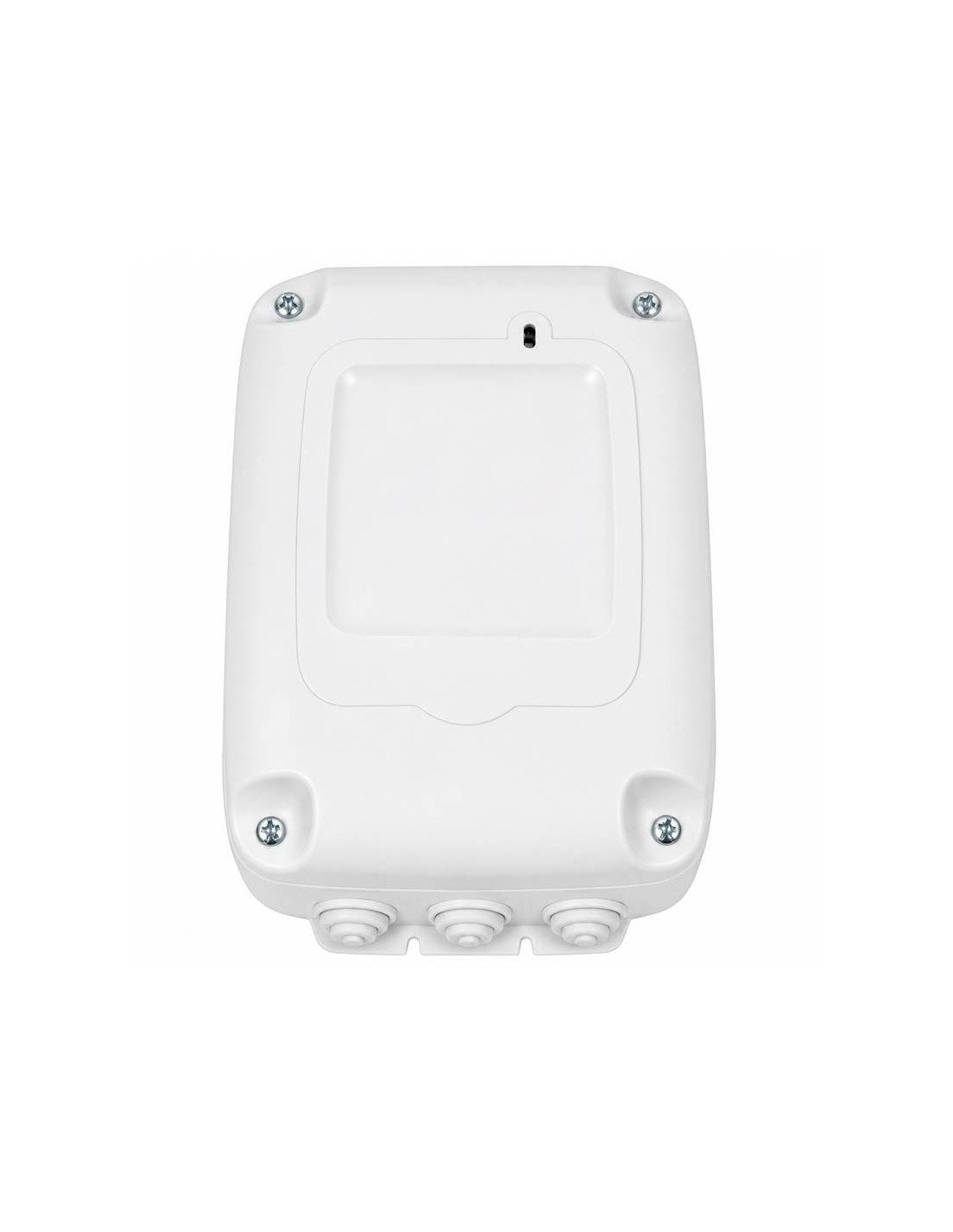

Cuadro de maniobra SMINN BOX L VF1D para motor trifásico 230V

El SMINN BOX L VF1D es un cuadro de maniobra universal diseñado para la automatización de puertas rápidas, puertas basculantes, puertas ascendentes y puertas correderas equipadas con motor trifásico a 230V.

Este cuadro incorpora variador de frecuencia, permitiendo regular de forma independiente la velocidad y la potencia del motor en cada fase de la maniobra. Gracias a ello, se consigue un funcionamiento más suave, controlado y adaptable a las necesidades de cada instalación.

Aplicaciones principales

• Puertas rápidas industriales.
• Puertas basculantes automatizadas.
• Puertas ascendentes.
• Puertas correderas con motor trifásico 230V.
• Instalaciones industriales, comunitarias o comerciales.

Características principales

• Cuadro universal de maniobra para 1 motor trifásico a 230V.
• Potencia máxima del motor: hasta 1,5 kW con conexión en triángulo.
• Variador de frecuencia integrado para ajustar velocidad y potencia.
• Menú de programación intuitivo mediante pantalla LCD retroiluminada y teclado de 4 botones.
• Sistema de aprendizaje de maniobra para facilitar la puesta en marcha.
• Regulación independiente de velocidad y potencia en apertura, cierre y paro suave.
• Entrada para encoder incremental de 1 o 2 canales.
• Detección de obstáculos mediante sensor amperimétrico y/o encoder.
• Dos entradas para fotocélulas configurables de forma independiente.
• Dos entradas para bandas de seguridad, compatibles con bandas resistivas o de contacto.
• Entrada de STOP para parada de emergencia.
• Tres entradas de llave independientes para diferentes modos de activación.
• Zócalo para tarjeta de radio SMINN de 6 pines.
• Tres relés libres de potencial programables para funciones auxiliares.
• Salida de 24VAC para alimentación de periféricos.
• Salida de 15VDC para fotocélulas u otros accesorios.
• Test configurable de dispositivos de seguridad antes de cada maniobra.
• Contador de maniobras parcial y total para facilitar el mantenimiento.
• Registro de eventos y errores para diagnóstico de la instalación.

Control avanzado de la maniobra

El SMINN BOX L VF1D permite ajustar la maniobra de la puerta de forma precisa. Dispone de parámetros para controlar la velocidad normal, velocidad de paro suave, potencia del motor, rampas de aceleración, rampas de deceleración y tiempos de maniobra.

También permite configurar funciones como cierre automático, apertura peatonal, inversión de maniobra, paro alternativo, hombre presente y hombre presente auxiliar en caso de fallo de seguridades.

Seguridad en la instalación

El cuadro cuenta con diferentes entradas de seguridad para mejorar la protección de la puerta durante su funcionamiento:

• Entrada de STOP para parada de emergencia.
• Dos entradas independientes para fotocélulas.
• Dos entradas independientes para bandas de seguridad.
• Detección de obstáculos mediante sensor amperimétrico.
• Control de obstáculos mediante encoder.
• Test de fotocélulas configurable antes de la apertura o cierre.

Estas funciones permiten adaptar el cuadro a instalaciones que requieren un alto nivel de seguridad, especialmente en puertas industriales, comunitarias o de uso intensivo.

Salidas auxiliares programables

El cuadro incorpora tres relés libres de potencial configurables para diferentes funciones, como lámpara de destello, semáforo, luz de garaje, freno, electrocerradura u otros elementos auxiliares de la instalación.

Programación sencilla mediante pantalla LCD

Gracias a su pantalla LCD retroiluminada y teclado integrado, el cuadro permite configurar los parámetros de forma clara y sencilla. El sistema de menús facilita la puesta en marcha, el ajuste de la maniobra y la revisión de estados o errores.

Conexiones principales

• Alimentación: 230VAC 50Hz.
• Motor: trifásico 230VAC.
• Salidas auxiliares: 3 relés libres de potencial.
• Salida accesorios: 24VAC.
• Salida periféricos: 15VDC.
• Entradas de seguridad: fotocélulas, bandas de seguridad y STOP.
• Entradas de mando: LL1, LL2 y LL3.
• Entrada encoder: encoder incremental de 1 o 2 canales.

Producto recomendado para instalaciones profesionales

El SMINN BOX L VF1D es una solución avanzada para automatismos que requieren un control preciso del motor, regulación de velocidad, gestión de seguridades y configuración personalizada de la maniobra.

Está especialmente indicado para instaladores profesionales que necesitan un cuadro versátil, configurable y preparado para puertas industriales o comunitarias con motor trifásico a 230V.
