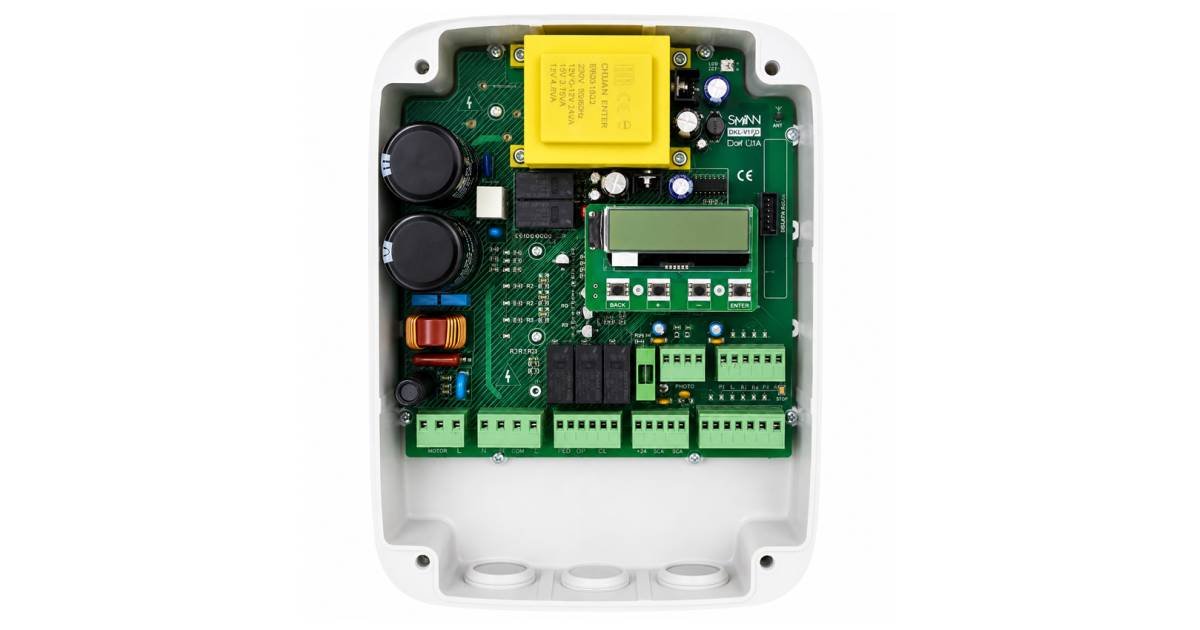

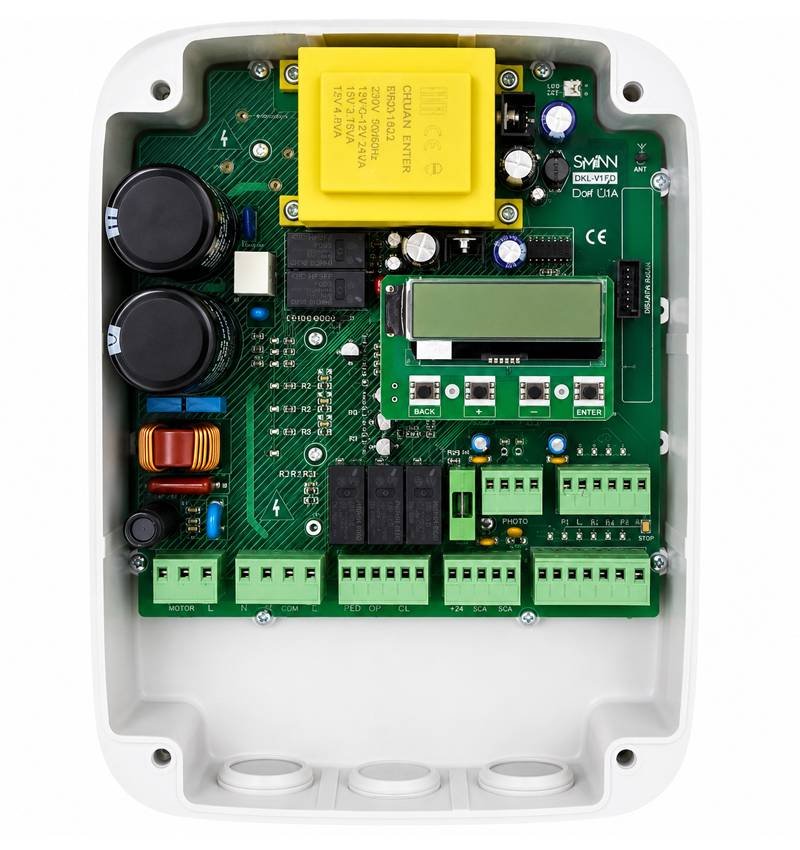

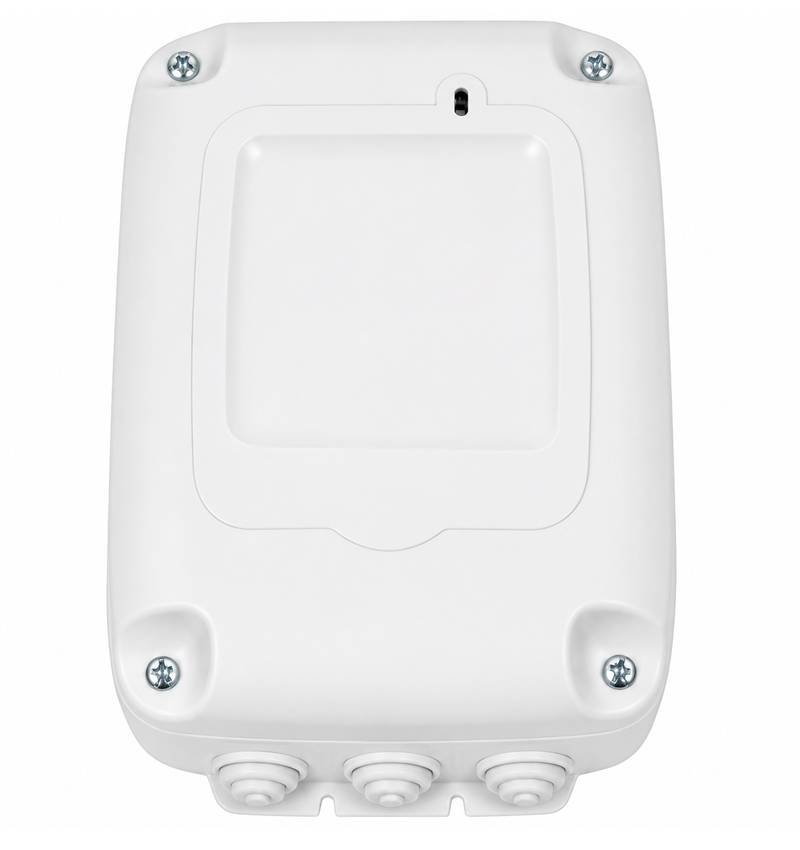

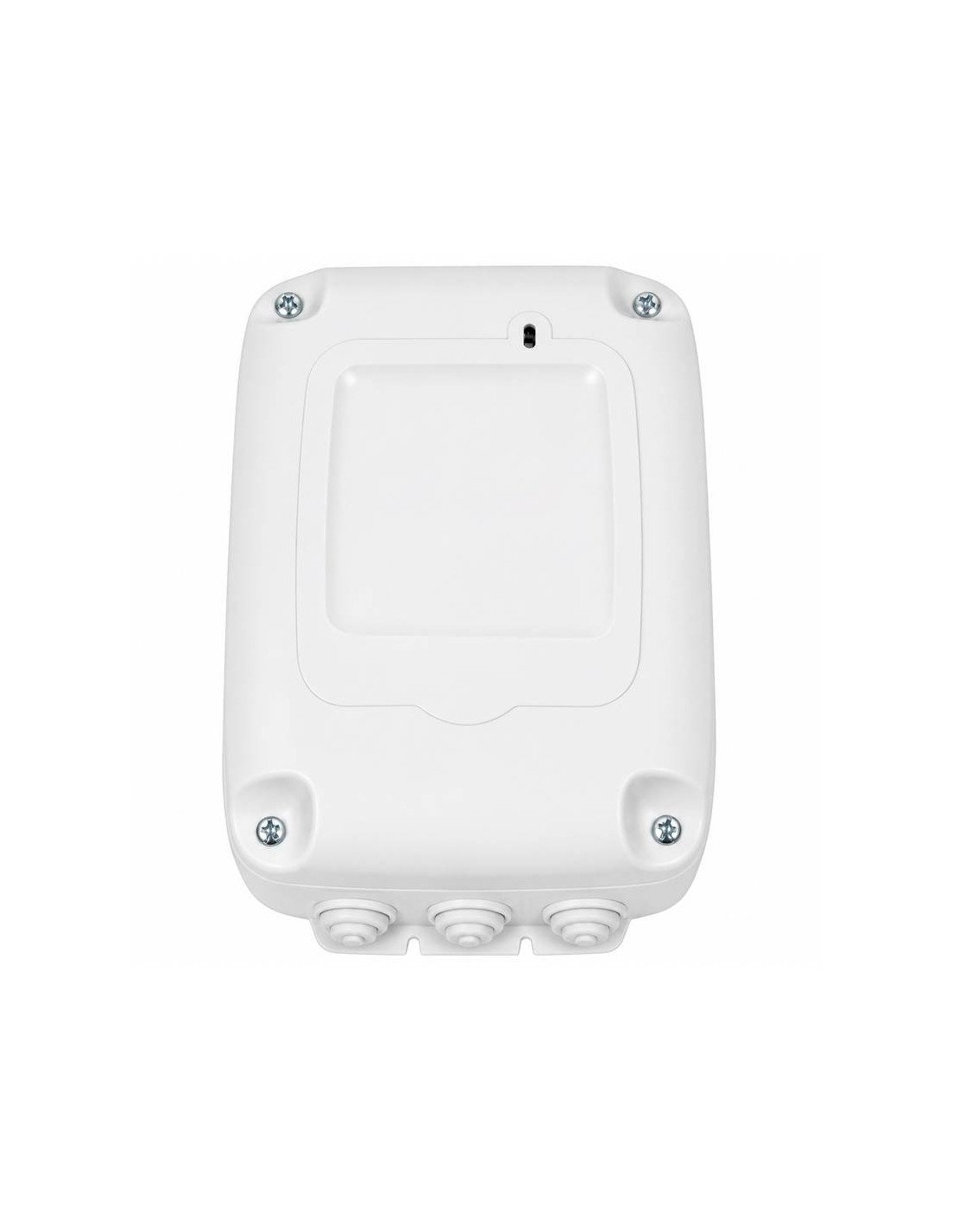

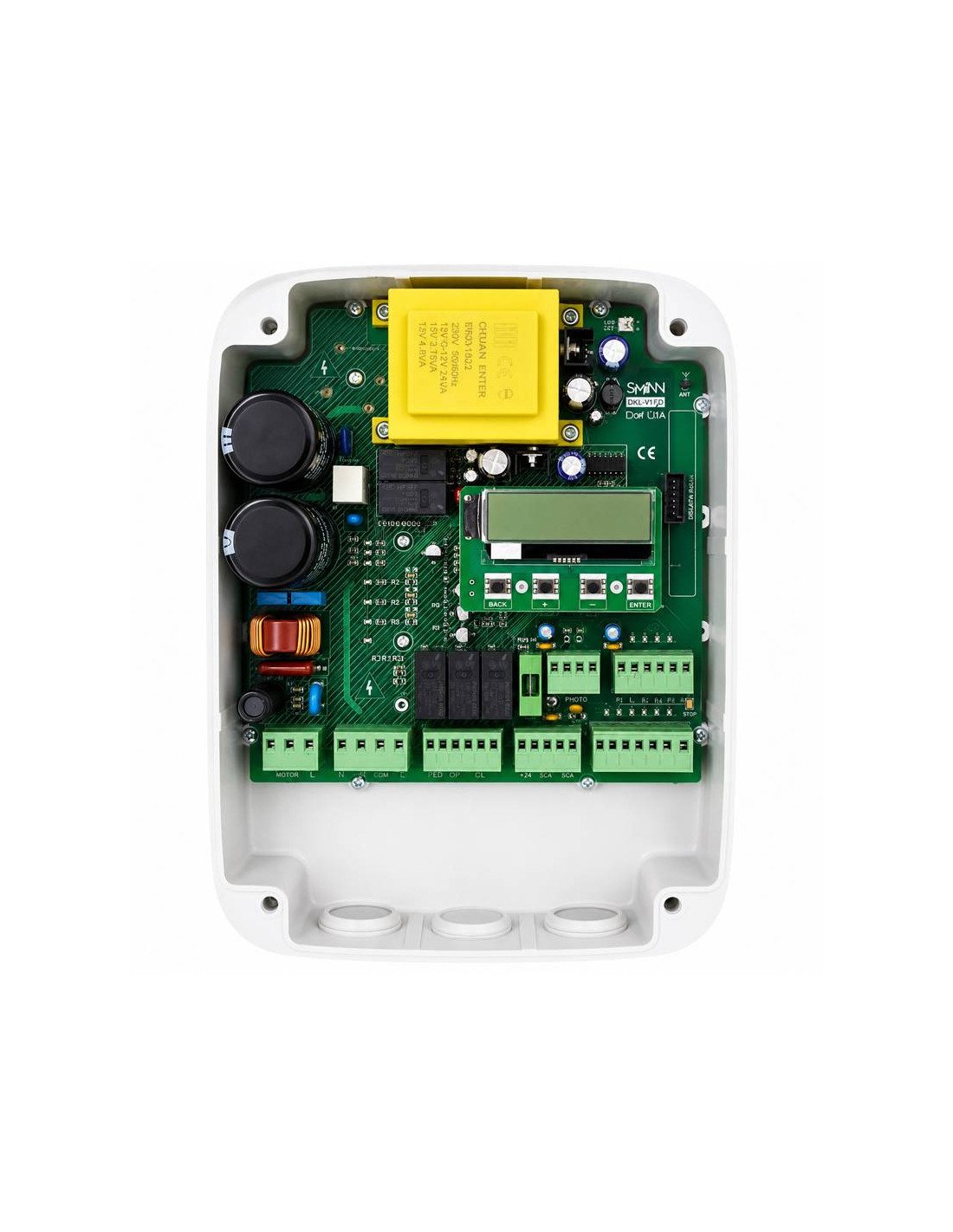

Caixa de manobra Sminn Box L VF1D para motor trifásico de 230V

A Sminn box l vf1d É uma imagem universal de manobra projetada para a automação de portas rápidas, portas de inclinação, portas ascendentes e portas de correr equipadas com Motor trifásico de 230V.

Esta foto incorpora freqüência, permitindo a velocidade e o poder do motor independentemente em cada fase da manobra. Graças a isso, uma operação mais suave, controlada e adaptável é alcançada às necessidades de cada instalação.

Aplicações principais

• Portas industriais rápidas.
• Portas de inclinação automatizadas.
• Portas ascendentes.
• Portas deslizantes com motor trifásico de 230V.
• Industrial, comunidade ou comércio comercial.

Principais características

• Gráfico universal Para 1 motor trifásico a 230V.
• Potência máxima de energia: Até 1,5 kW com conexão triângulo.
• Inversor de freqüência integrado Para ajustar a velocidade e a energia.
• Menu de programação intuitiva via lcd backlit e teclado de 4 botões.
• Sistema de Aprendizagem de Manobra Para facilitar o arranque.
• Regulação independente de velocidade e energia na abertura, fechamento e parada suave.
• Entrada para codificador incremental de 1 ou 2 canais.
• Detecção de obstáculos pelo sensor de amperímetro e / ou codificador.
• Dois ingressos para fotocélulas Configurável de forma independente.
• Dois ingressos para bandas de segurança, compatível com bandas resistivas ou de contato.
• Parar entrada Para parada de emergência.
• Três ingressos-chave independentes Para diferentes modos de ativação.
• SMINN RADIO CARD SHOP de 6 pinos.
• Três relés potenciais programáveis Para funções auxiliares.
• 24vac para alimentação periférica.
• Partida de 15VDC Para fotocélulas ou outros acessórios.
• Teste configurável de dispositivos de segurança antes de cada manobra.
• Contador de manobra parcial e total Para facilitar a manutenção.
• Registro de eventos e erros para o diagnóstico da instalação.

Controle Avançado da Manobra

O Sminn Box L VF1D permite ajustar a manobra da porta precisamente. Tem parâmetros para controle Velocidade normal de parada, potência motorizada, rampas de aceleração, rampas de desaceleração e tempos de manobra.

Também permite configurar funções como encerramento automático, Abertura de pedestres, manobra de investimento, parada alternativa, homem presente e auxiliar do homem em caso de falha de seguro.

Segurança na instalação

A tabela tem diferentes entradas de segurança para melhorar a proteção da porta durante sua operação:

• Pare a entrada para parada de emergência.
• Duas entradas independentes para fotocélulas.
• Duas entradas independentes para bandas de segurança.
• Detecção de obstáculo pelo sensor do amperímetro.
• Controle de obstáculos pelo codificador.
• Teste de fotocélula configurável antes de abrir ou fechar.

Essas funções permitem que a tabela adapte a tabela a instalações que exigem um alto nível de segurança, especialmente em portas industriais, comunitárias ou uso intensivo.

Saídas Auxiliares Programáveis

A foto incorpora Três potenciais relés livres Configurável para funções diferentes, como lâmpada de flash, semáforo, garagem, freio, eletromia ou outros elementos de instalação auxiliares.

Programação simples via tela LCD

Graças à sua tela LCD Backlit e teclado integrado, a caixa permite configurar os parâmetros de forma clara e fácil. O sistema de menus facilita a inicialização, o ajuste da manobra e a revisão dos estados ou erros.

Conexões principais

• Potência: 230VAC 50Hz.
• Motor: Trifásico 230VAC.
• Saídas auxiliares: 3 potenciais relés livres.
• Acessórios de partida: 24vac.
• Saída periférica: 15vdc.
• Entradas de segurança: Photocells, bandas de segurança e parada.
• Entradas de controle: Ll1, ll2 e ll3.
• Entroduction: Codificador inculvenum de 1 ou 2 canais.

Produto recomendado para instalações profissionais

A Sminn box l vf1d É uma solução avançada para automações que requerem controle preciso do motor, regulamentação de velocidade, gerenciamento seguro e configuração de manobra personalizada.

É especialmente adequado para instaladores profissionais que precisam de uma imagem versátil, configurável e preparada para portas industriais ou comunitárias com motor trifásico de 230V.

Documentação

Manual do usuário Sminn Box L VF1D

Conexão rápida de conexão
