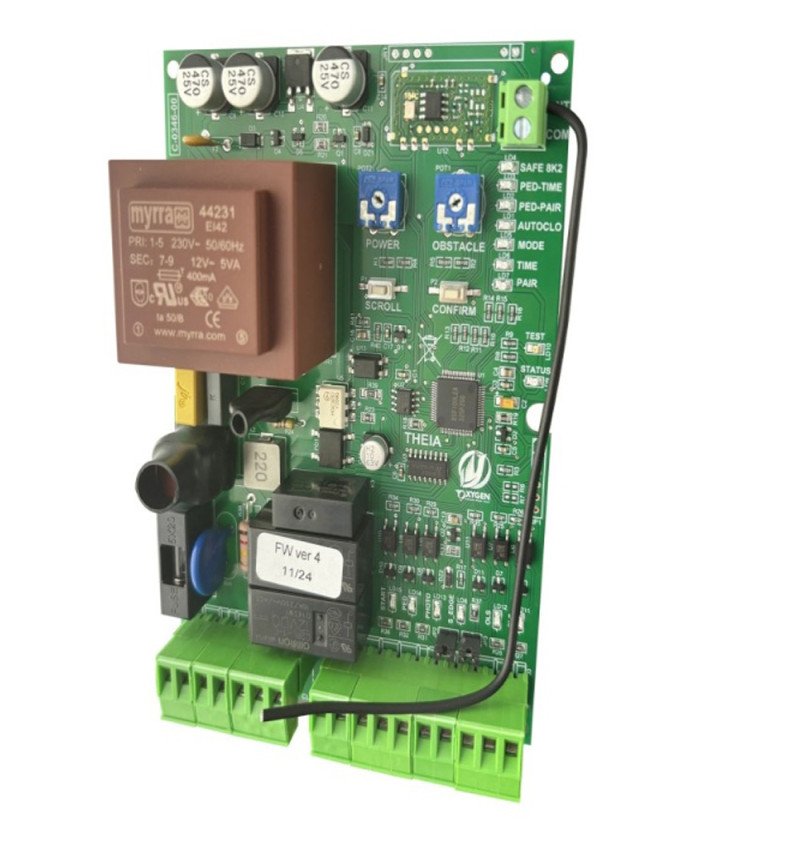

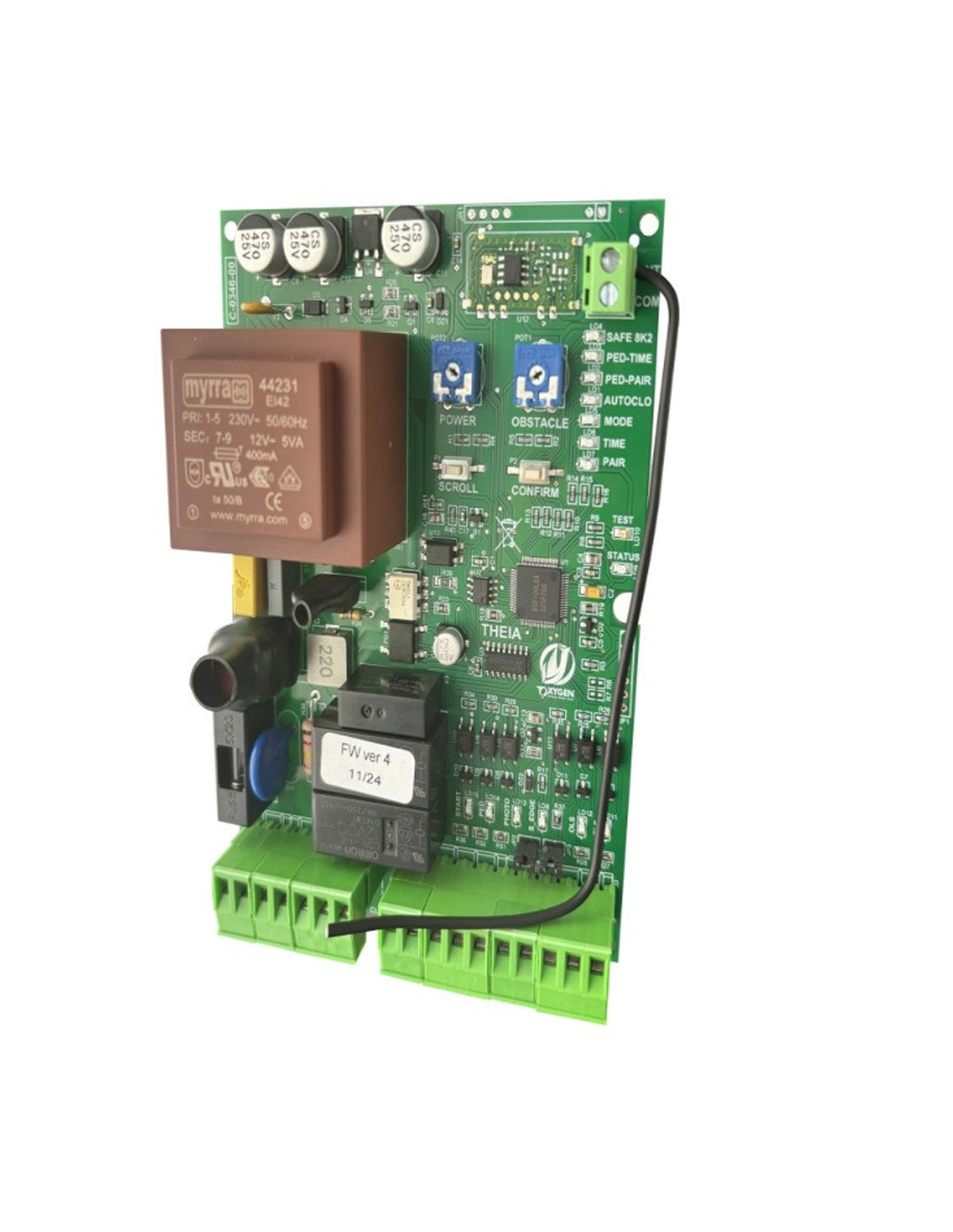

Manœuvre Oxygen Theia 230V pour le moteur coulissant
GAT9.2003
55,00 €
HT
66,55 €
TTC
Oxygen Theia 230V C'est un centre électronique conçu pour l'automatisation de Porte coulissante avec un moteur à vide 230 monophasé 230. Vous permet de contrôler les moteurs 500 w et incorporer le récepteur radio Code de roulement à 433 MHz, Régulation de puissance, détection d'obstacles, ouverture piétonne et ralentissement configurable.
Nous expédions votre commande sous 24/72 heures
Paiement sécurisé : Carte, Virement bancaire, Bizum
Expédition rapide depuis l'Espagne Sauf gueule
Manœuvre Oxygen Theia 230V pour le moteur coulissant
Oxygen THEIA 230V c'est un centre électronique conçu pour l'automatisation de porte coulissante avec un moteur à vide 230 monophasé 230. Vous permet de contrôler les moteurs 500 W et incorporer le récepteur radio Code de roulement à 433 MHz, régulation de puissance, détection d'obstacles, ouverture piétonne et ralentissement configurable.
Votre menu via les boutons-poussoirs ROULEAU et CONFIRMER, ainsi que les LED de diagnostic, facilitent la programmation et la vérification de l'état des entrées, la fin de la course et les dispositifs de sécurité.
Compatibilité
Convient pour:
- Portes coulissantes équipées de un moteur monophasé 230 VCA.
- Moteurs avec une puissance maximale de 500 W.
- Automatisation avec des connexions indépendantes ouverture, commune et fermeture.
- Moteurs avec des finitions de carrière Câblage ouverture et fermeture.
- Les contrôles Oxygen Automatisation compatible avec le destinataire Code roulant de 433 MHz.
Principaux avantages
- Récepteur radio intégré avec mémoire pour un maximum de 100 commandes.
- Ouverture piétonne programmable par entrée câblée ou un deuxième bouton sur le contrôle.
- Ralentissement de l'ouverture et de la fermeture avec des points configurables pendant l'apprentissage des temps.
- Régulation du pouvoir moteur au moyen d'un potentiomètre, de 50% à 100%.
- Détection d'obstacles invitée et possibilité de la désactivation.
- Fermeture automatique programmable avec une durée maximale de 5 minutes.
- Exploitation logique pas à pas ou alors collective.
- Entrée pour bande de sécurité NC ou résistif 8K2.
- L'état a conduit à faciliter la diagnostic des billets et de l'assurance.
Fonctions du centre Oxygen THEIA 230V
Contrôle du moteur et ralentissement
Le centre gère un moteur de 230 VAC à travers les sorties de ouverture, commun (COM) et fermeture (CL). L'apprentissage vous permet de définir les heures d'ouverture et de fermeture et de sélectionner l'heure à laquelle ralentissez avant chaque extrémité de la course.
Ouverture totale et piétonne
L'entrée STR effectue le contrôle d'ouverture et de fermeture, tandis que l'entrée ANIMAL DE COMPAGNIE il permet une ouverture partielle pour le passage piétonnier. Les deux entrées fonctionnent à travers un contact normalement ouvert et sans tension.
Security Device Management
Il a une entrée PHO pour les photocellules avec contact NC. Si la poutre est interrompue pendant la fermeture, la porte s'arrête et se répène complètement. L'entrée EDG prend en charge une bande de sécurité NC ou résistive 8K2; Lorsqu'il est activé, il arrête le mouvement et investit la manœuvre pendant environ 5 secondes.
Récepteur de code roulant intégré
Le récepteur intégré fonctionne 433 MHz et peut mémoriser 100 commandes Oxygen Automatisation compatible. Il a également une connexion pour l'antenne courte fournie ou pour une antenne externe.
Caractéristiques techniques
| Fonctionnalité | Un cahier des charges |
|---|---|
| Puissance principale | 230 VAC, 50 Hz |
| Type d'automatisme | Porte coulissante avec un moteur |
| Sortie du moteur | 230 VAC, 500 W max. |
| Sortie pour la lumière clignotante | 230 VAC, 100 W max. |
| Nourriture pour photocellules | 12 VDC, 3 W max. |
| Récepteur intégré | Code roulant, 433 MHz |
| Capacité de la mémoire | Jusqu'à 100 commandes compatibles |
| Entrées de contrôle | Str General et Piéton Ped, contactez NO |
| Entrées de sécurité | NC Photocell et NC / 8K2 BAND |
| Course | Ouverture, commune et fermeture |
| Température de fonctionnement | 10 ° C à 55 ° C |
| Dimensions de la plaque | 100 × 138 × 45 mm |
Connexions disponibles
| Porté ou entrée | Une fonction |
|---|---|
| 230VAC | Alimentation du réseau, phase et neutre |
| LUMIÈRE 230VAC | Sortie pour 230 V lumière clignotante |
| OP / COM / CL | Moteur: ouverture, commune et fermeture |
| + 12V / -12V | Accessoires alimentaires et photocellules |
| STR / COM | Commandement général Contact Pas de tension libre |
| PED / COM | Contact Contrôle d'ouverture piétonnière Non |
| PHO / COM | Entrée pour photocellule avec contact NC |
| EDG / COM | Entrée pour bande de sécurité NC ou 8K2 |
| OLS / COM / CLS | Finales de course d'ouverture et de fermeture |
| ANT / COM | Connexion pour antenne radio |
Important avant d'acheter
- Ce central est destiné à un moteur à glissière de 230 Vac et jusqu'à 500 W.
- Il ne convient pas aux moteurs 24 VDC ni pour des systèmes qui dépendent du codeur ou d'un bus propriétaire, sauf confirmation expressément compatible.
- La fréquence de 433 MHz seul ne garantit pas la compatibilité d'aucune commande; les émetteurs doivent être utilisés Oxygen Automatisation compatible avec votre système de code roulant.
- Lorsque les entrées de sécurité PHO ou EDG ne sont pas utilisées, elles doivent être conservées correctement fermées à l'aide de leurs ponts, selon les instructions du fabricant.
- L'installation et toute intervention sur l'alimentation 230 V doivent être effectuées par personnel qualifié.
