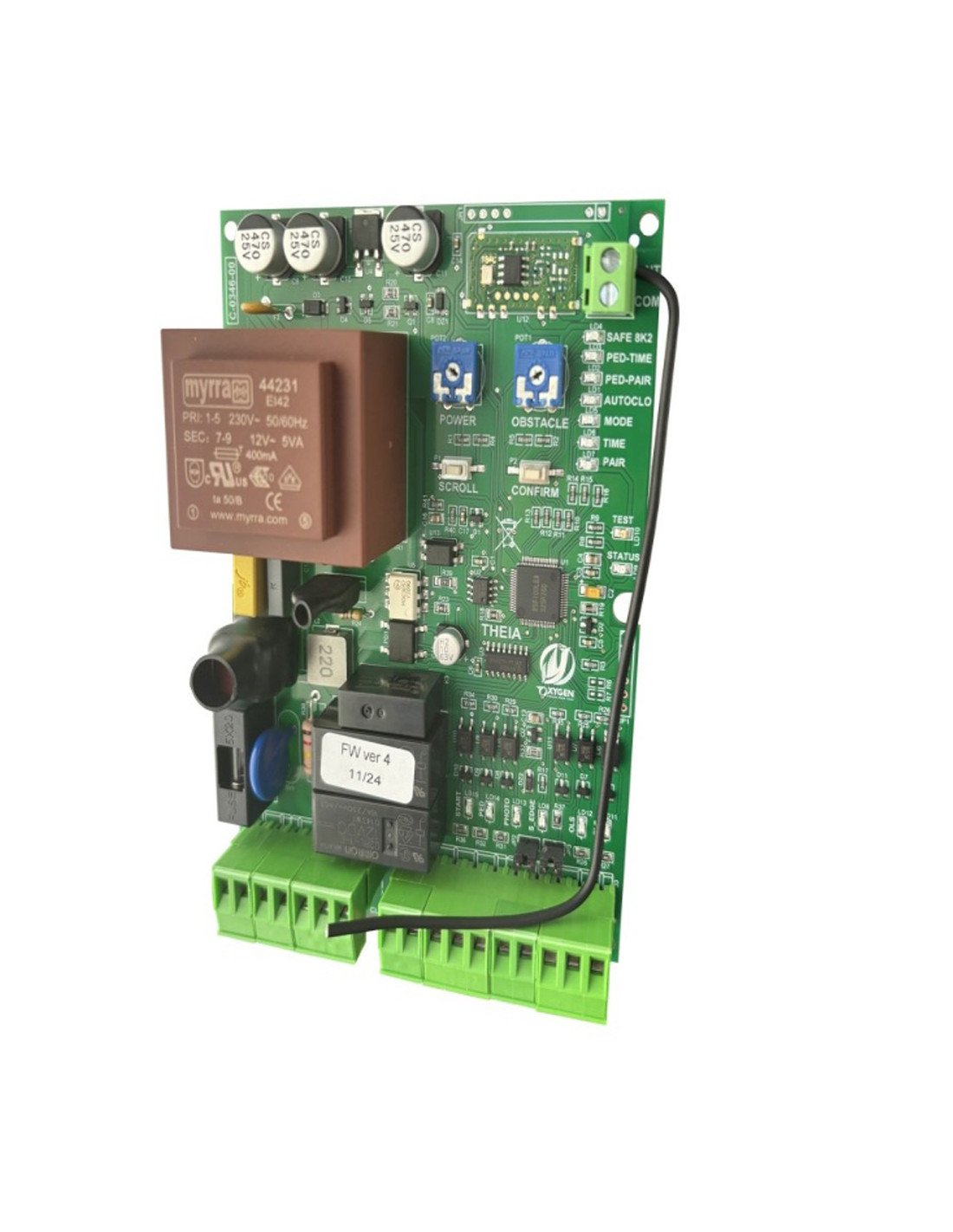

Manobra Oxygen Tia 230V para motor deslizante
GAT9.2003
55,00 €
Sem IVA
66,55 €
com IVA
Oxygen Tia 230V É um centro eletrônico projetado para automação de Porta deslizante com um motor de vácuo de 230 fase única. Permite que você controle os motores 500 W e incorporar receptor de rádio Código Rolling em 433 MHz, Regulamentação de energia, detecção de obstáculos, abertura de pedestres e desaceleração configurável.
Enviamos seu pedido em 24/72 horas
Pagamento seguro: Cartão, Transferência bancária, Bizum
Envio rápido de Espanha Exceto volumoso

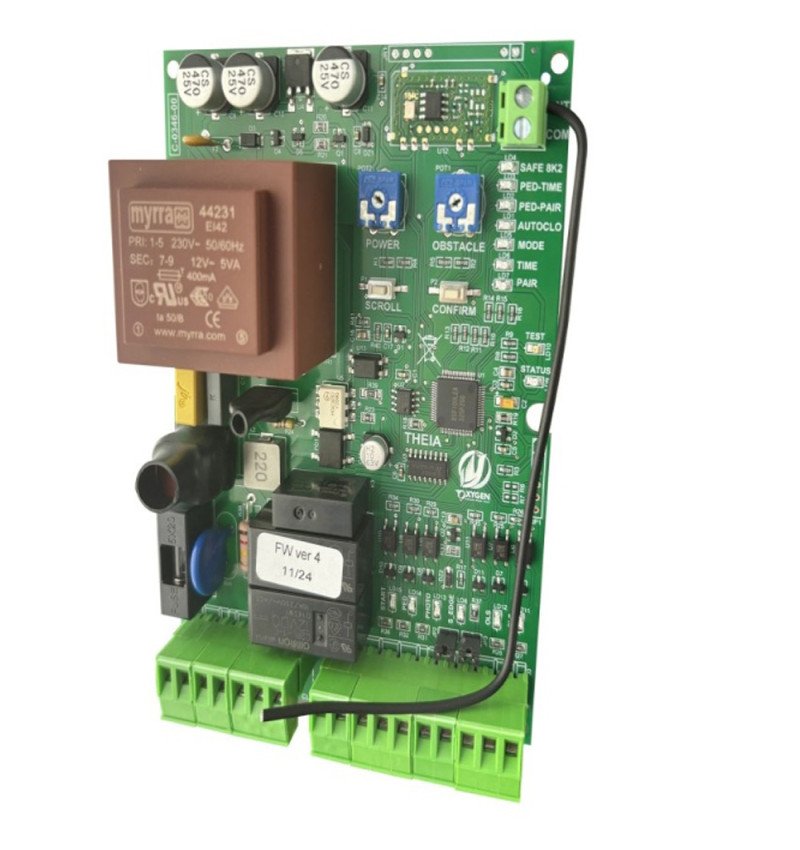

Manobra Oxygen Tia 230V para motor deslizante
Oxygen TIA 230V é um centro eletrônico projetado para automação de porta deslizante com um motor de vácuo de 230 fase única. Permite que você controle os motores 500 W e incorporar receptor de rádio Código Rolling em 433 MHz, regulamentação de energia, detecção de obstáculos, abertura de pedestres e desaceleração configurável.
Seu menu através dos botões ROLAGEM e CONFIRMAR, juntamente com os LEDs de diagnóstico, facilita a programação e a verificação do status das entradas, o final da corrida e os dispositivos de segurança.
Compatibilidade
Adequado para:
- Portas de correr equipadas com um motor de fase única 230 VAC.
- Motores com um poder máximo de 500 W.
- Automação com conexões independentes abertura, comum e fechamento.
- Motores com carreira acabamentos fiação abertura e fechamento.
- Controles Oxygen Automação compatível com o receptor Código de rolamento de 433 MHz.
Principais vantagens
- Receptor de rádio integrado com memória para um máximo de 100 controles.
- Abertura de pedestres programável por entrada com fio ou um segundo botão no controle.
- Desaceleração na abertura e fechamento com pontos configuráveis durante a aprendizagem dos tempos.
- Regulação do Poder Motor por meio de um potenciômetro, de 50% a 100%.
- Detecção de obstáculo adjudal e possibilidade de desativá-lo.
- Fechamento automático programável com um tempo máximo de 5 minutos.
- Operação lógica passo a passo ou coletiva.
- Entrada para a banda de segurança Nc ou resistive 8k2.
- Status levou para facilitar o diagnóstico de bilhetes e garantia.
Funções da central Oxygen TIA 230V
Controle e desaceleração do motor
A central gerencia um motor de 230 VAC através das saídas de abertura (op), comum (COM) e fechamento (cl). A aprendizagem permite que você defina os tempos de abertura e fechamento e selecione a hora em que o diminua a velocidade antes de cada extremidade da corrida.
Abertura total e pedestre
A entrada STR realiza o controle de abertura e fechamento, enquanto a entrada ANIMAL DE ESTIMAÇÃO permite uma abertura parcial para a passagem de pedestres. Ambas as entradas trabalham através de um entre em contato normalmente aberto e livre de tensão.
Security Device Management
Tem uma entrada PHO para fotocélulas com contato NC. Se o feixe for interrompido durante o fechamento, a porta pára e reabre completamente. A entrada EDG suporta uma banda de segurança NC ou resistiva 8k2; Quando ativado, ele interrompe o movimento e investe a manobra por aproximadamente 5 segundos.
Receptor de código de rolamento integrado
O receptor integrado funciona 433 MHz e pode memorizar 100 controles Oxygen Automação compatível. Ele também tem uma conexão para a antena curta fornecida ou para uma antena externa.
Características técnicas
| Funcionalidade | Especificação |
|---|---|
| Poder principal | 230 VAC, 50 Hz |
| Tipo de Automatismo | Porta deslizante com um motor |
| Saída do motor | 230 VAC, 500 W Max. |
| Saia para luz piscando | 230 VAC, 100 W Max. |
| Comida para fotocélulas | 12 VDC, 3 W Max. |
| Receptor integrado | Código Rolling, 433 MHz |
| Capacidade de memória | Até 100 controles compatíveis |
| Entradas de controle | Str General e pedestre PED, contato sem |
| Entradas de segurança | NC Photocell e Band NC / 8K2 |
| Raça | Abertura, comum e fechamento |
| Temperatura de operação | 10 ° C a 55 ° C |
| Dimensões da placa | 100 × 138 × 45 mm |
Conexões disponíveis
| Suportado ou entrada | Função |
|---|---|
| 230VAC | Alimentação de rede, fase e neutro |
| LUZ 230VAC | Saia para 230 V piscando luz |
| OP / COM / CL | Motor: abertura, comum e fechamento |
| + 12V / -12V | Acessórios de alimentos e fotocélulas |
| STR / COM | Comando geral contato não tensão livre |
| PED | Entre em contato com o controle de abertura de pedestres não |
| PHO / COM | Entrada para fotocélula com contato NC |
| EDG / COM | Entrada para nc ou banda de segurança 8k2 |
| OLS / COM / CLS | Finais de abertura e fechamento de corrida |
| FORMIGA | Conexão para antena de rádio |
Importante antes de comprar
- Esta central é destinada a um motor de deslizamento de 230 Vac e até 500 W.
- Não é adequado para motores 24 VDC nem para sistemas que dependem do codificador ou de ônibus proprietário, a menos que confirmação expressamente compatível.
- A frequência de 433 MHz por conta própria não garante a compatibilidade de qualquer comando; emissores devem ser usados Oxygen Automação compatível com o seu sistema de código de rolamento.
- Quando as inscrições de segurança PHO ou EDG não são usadas, elas devem ser mantidas corretamente fechadas usando suas pontes, de acordo com as instruções do fabricante.
- Instalação e qualquer intervenção na alimentação de 230 V deve ser realizada por pessoal qualificado.
