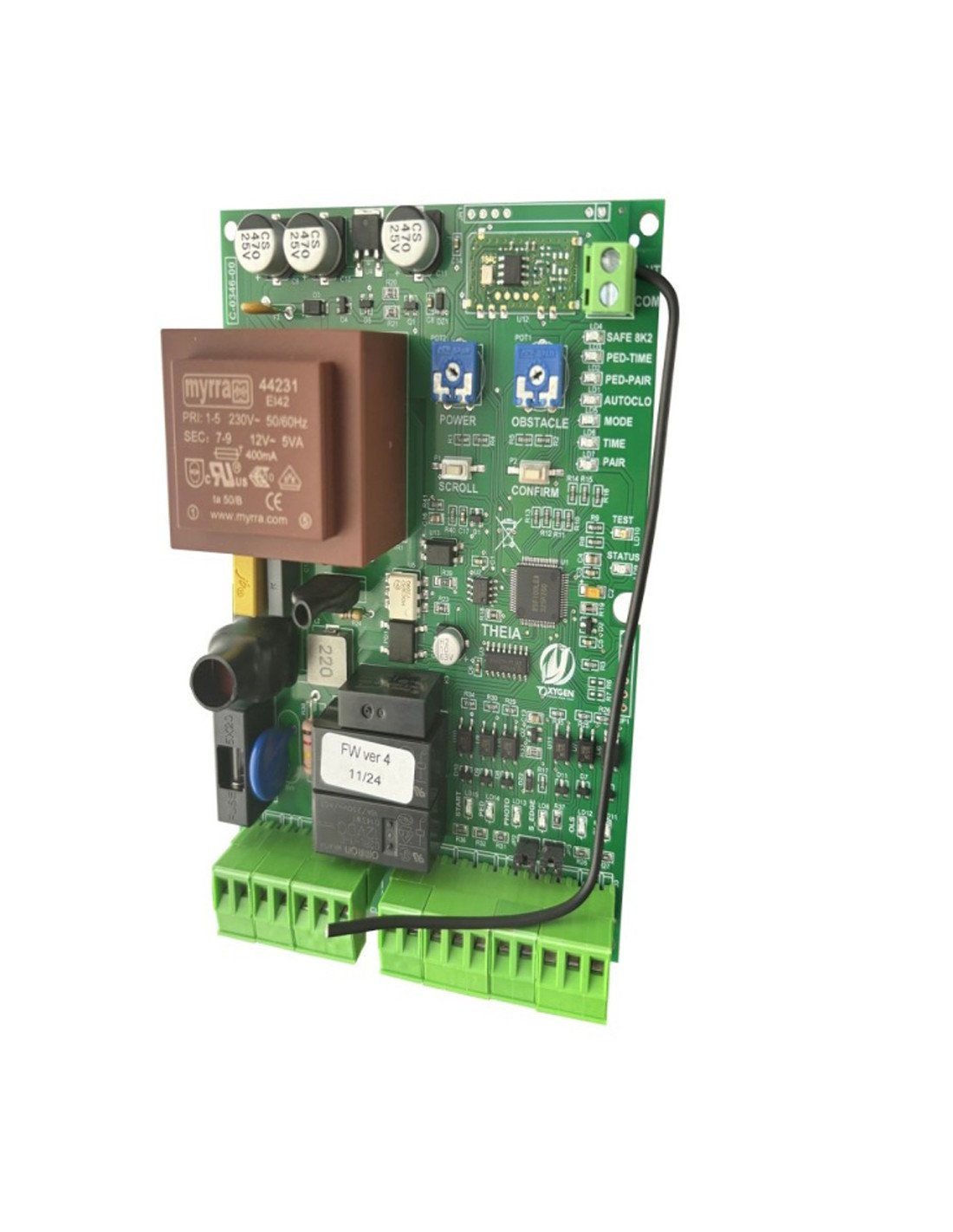

Cuadro de maniobras Oxygen THEIA 230V para motor de corredera
GAT9.2003
55,00 €
Impuestos excluidos
66,55 €
IVA incluido
Oxygen THEIA 230V es una central electrónica diseñada para automatismos de puerta corredera con un motor monofásico de 230 Vac. Permite controlar motores de hasta 500 W e incorpora receptor de radio Rolling Code a 433 MHz, regulación de potencia, detección de obstáculos, apertura peatonal y ralentización configurable.
Enviamos tú pedido en 24/72 horas
Pago seguro: Tarjeta, Transferencia, Bizum
Envío gratuito a península pedidos ≥150€ neto
Excepto voluminosos

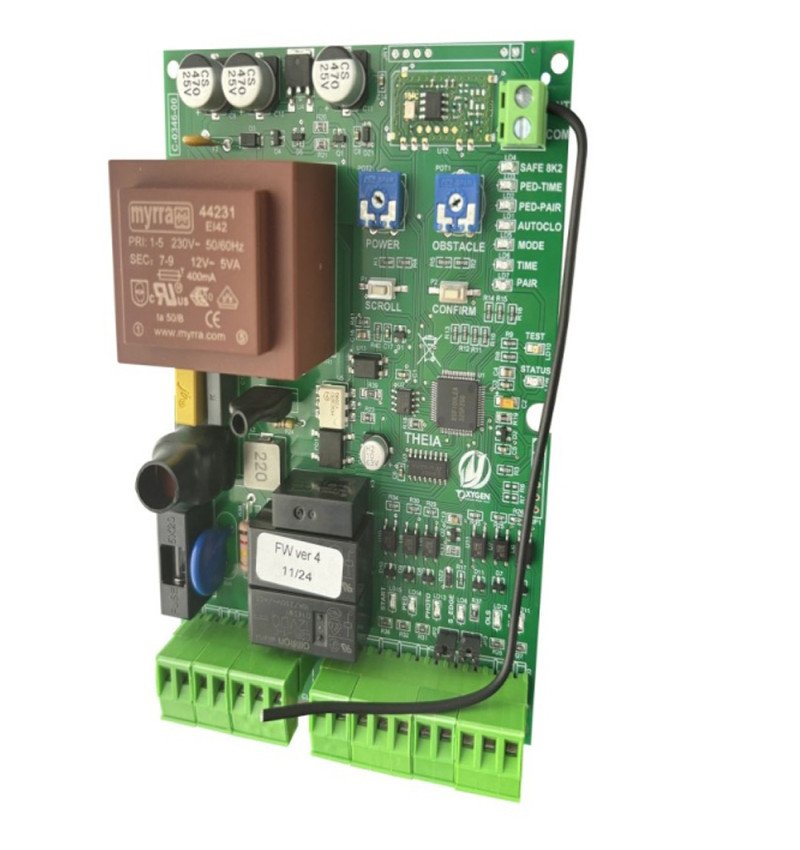

Cuadro de maniobras Oxygen THEIA 230V para motor de corredera
Oxygen THEIA 230V es una central electrónica diseñada para automatismos de puerta corredera con un motor monofásico de 230 Vac. Permite controlar motores de hasta 500 W e incorpora receptor de radio Rolling Code a 433 MHz, regulación de potencia, detección de obstáculos, apertura peatonal y ralentización configurable.
Su menú mediante los pulsadores SCROLL y CONFIRM, junto con los LED de diagnóstico, facilita la programación y la comprobación del estado de las entradas, los finales de carrera y los dispositivos de seguridad.
Compatibilidad
Adecuada para:
- Puertas correderas equipadas con un motor monofásico de 230 Vac.
- Motores con una potencia máxima de 500 W.
- Automatismos con conexiones independientes de apertura, común y cierre.
- Motores con finales de carrera cableados de apertura y cierre.
- Mandos Oxygen Automation compatibles con el receptor Rolling Code de 433 MHz.
Principales ventajas
- Receptor de radio integrado con memoria para un máximo de 100 mandos.
- Apertura peatonal programable mediante entrada cableada o un segundo botón del mando.
- Ralentización en apertura y cierre con puntos configurables durante el aprendizaje de tiempos.
- Regulación de la potencia del motor mediante potenciómetro, del 50 % al 100 %.
- Detección de obstáculos regulable y posibilidad de desactivarla.
- Cierre automático programable con un tiempo máximo de 5 minutos.
- Funcionamiento en lógica paso a paso o colectiva.
- Entrada para banda de seguridad NC o resistiva 8K2.
- LED de estado para facilitar el diagnóstico de entradas y seguridades.
Funciones de la central Oxygen THEIA 230V
Control del motor y ralentización
La central gestiona un motor de 230 Vac mediante las salidas de apertura (OP), común (COM) y cierre (CL). El aprendizaje permite establecer los tiempos de apertura y cierre y seleccionar el momento en el que comienza la ralentización antes de cada final de carrera.
Apertura total y peatonal
La entrada STR realiza el mando general de apertura y cierre, mientras que la entrada PED permite una apertura parcial para el paso peatonal. Ambas entradas trabajan mediante un contacto normalmente abierto y libre de tensión.
Gestión de dispositivos de seguridad
Dispone de entrada PHO para fotocélulas con contacto NC. Si el haz se interrumpe durante el cierre, la puerta se detiene y vuelve a abrir completamente. La entrada EDG admite una banda de seguridad NC o resistiva 8K2; al activarse, detiene el movimiento e invierte la maniobra durante aproximadamente 5 segundos.
Receptor Rolling Code integrado
El receptor integrado trabaja a 433 MHz y puede memorizar hasta 100 mandos Oxygen Automation compatibles. También dispone de conexión para la antena corta suministrada o para una antena exterior.
Características técnicas
| Característica | Especificación |
|---|---|
| Alimentación principal | 230 Vac, 50 Hz |
| Tipo de automatismo | Puerta corredera con un motor |
| Salida para motor | 230 Vac, 500 W máx. |
| Salida para luz intermitente | 230 Vac, 100 W máx. |
| Alimentación para fotocélulas | 12 Vdc, 3 W máx. |
| Receptor integrado | Rolling Code, 433 MHz |
| Capacidad de memoria | Hasta 100 mandos compatibles |
| Entradas de mando | STR general y PED peatonal, contacto NO |
| Entradas de seguridad | Fotocélula NC y banda NC/8K2 |
| Finales de carrera | Apertura, común y cierre |
| Temperatura de funcionamiento | 10 °C a 55 °C |
| Dimensiones de la placa | 100 × 138 × 45 mm |
Conexiones disponibles
| Borne o entrada | Función |
|---|---|
| 230VAC | Alimentación de red, fase y neutro |
| LIGHT 230VAC | Salida para luz intermitente de 230 V |
| OP / COM / CL | Motor: apertura, común y cierre |
| +12V / -12V | Alimentación de accesorios y fotocélulas |
| STR / COM | Mando general mediante contacto NO libre de tensión |
| PED / COM | Mando de apertura peatonal mediante contacto NO |
| PHO / COM | Entrada para fotocélula con contacto NC |
| EDG / COM | Entrada para banda de seguridad NC o 8K2 |
| OLS / COM / CLS | Finales de carrera de apertura y cierre |
| ANT / COM | Conexión para antena de radio |
Importante antes de comprar
- Esta central está destinada a un motor de corredera de 230 Vac y hasta 500 W.
- No es adecuada para motores de 24 Vdc ni para sistemas que dependan de encoder o de un bus propietario, salvo confirmación expresa de compatibilidad.
- La frecuencia de 433 MHz por sí sola no garantiza la compatibilidad de cualquier mando; deben utilizarse emisores Oxygen Automation compatibles con su sistema Rolling Code.
- Cuando no se utilicen las entradas de seguridad PHO o EDG, deben mantenerse correctamente cerradas mediante sus puentes, según las indicaciones del fabricante.
- La instalación y cualquier intervención sobre la alimentación de 230 V deben ser realizadas por personal cualificado.
