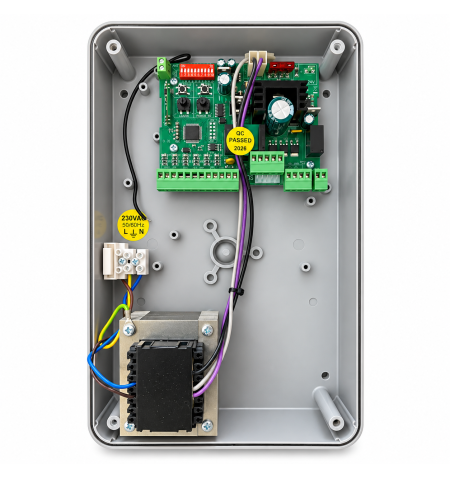

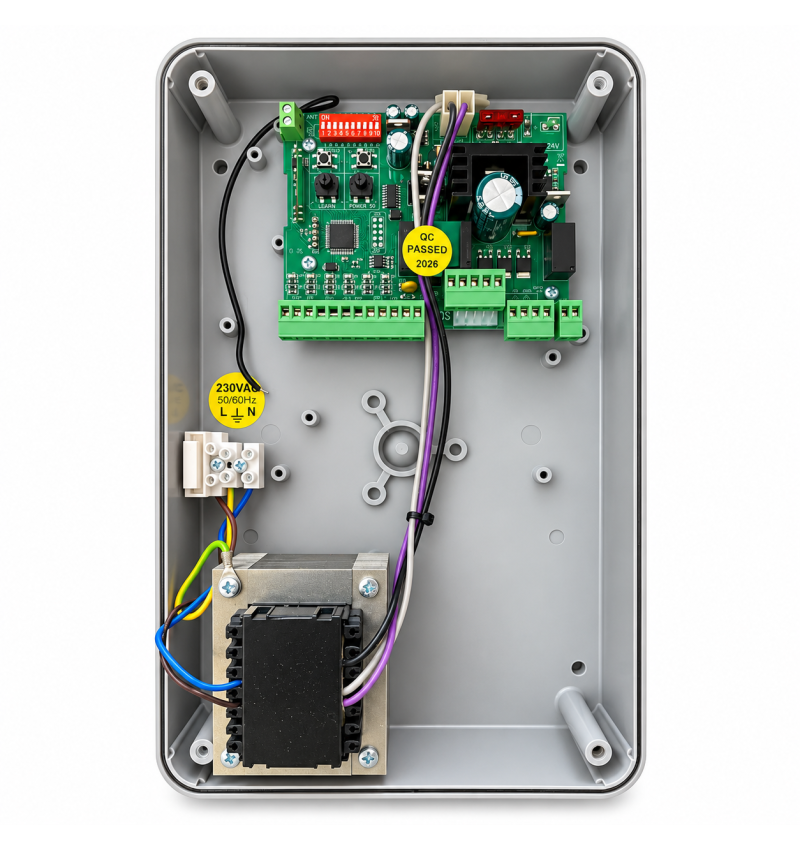

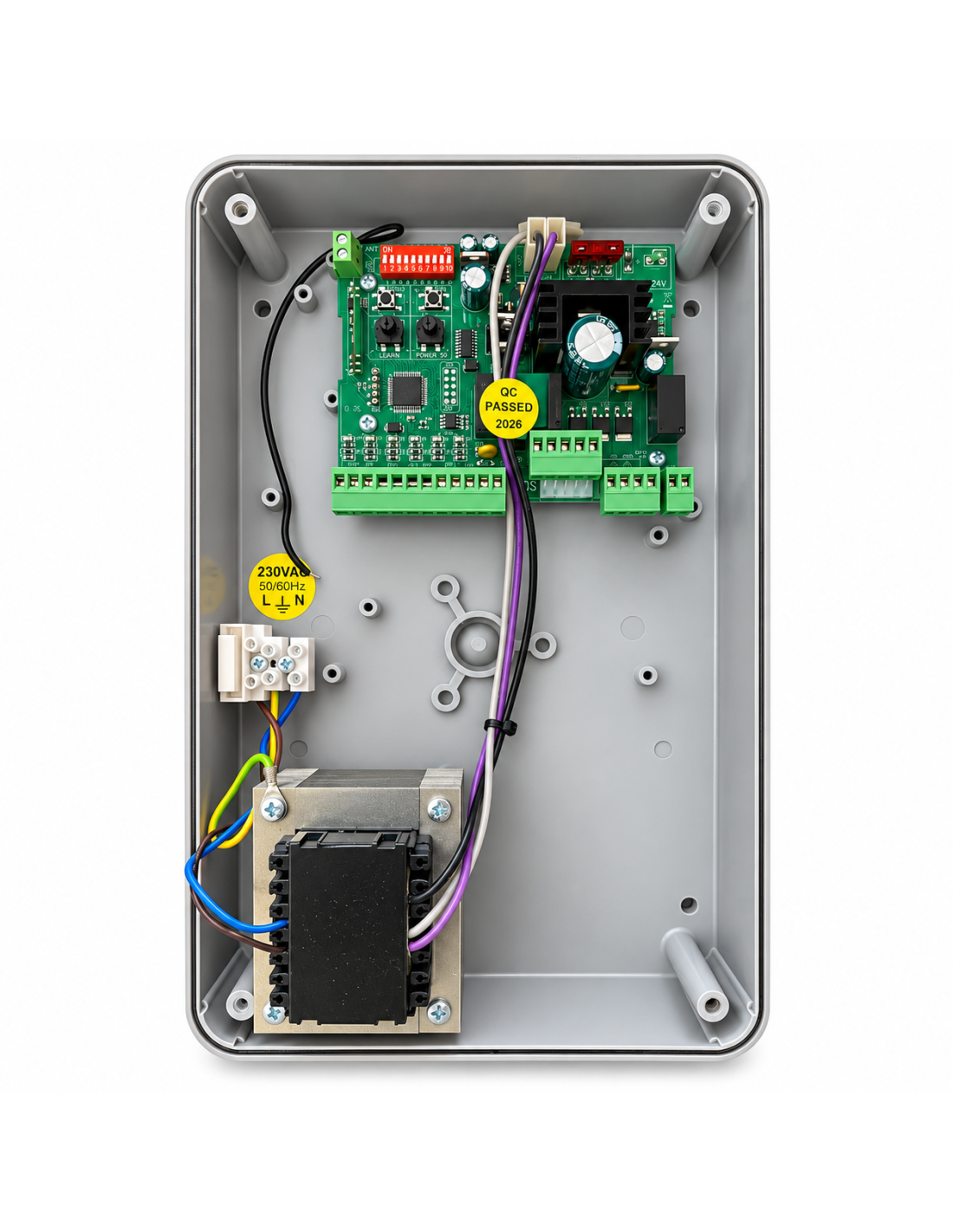

Photo VDS Euro24M1 24V avec récepteur, transformateur et boîte scellée

Manœuvre VDS Euro24M1 24V pour 1 moteur avec récepteur, transformateur et boîte scellée

Les VDS Euro24m1 Réf. E103 / ET est un ensemble complet de contrôle pour l'automatisation équipée de 1 moteur VDC.

L'ensemble comprend le plaque électronique Euro24m1, récepteur radio, transformateur de puissance et banc de protection, facilitant sa installation comme une boîte de manœuvre complète.

La plante peut fonctionner avec des moteurs avec ou sans fin de carrière, ainsi que avec codeur o combinaison de codeur et des fines de course.

Il est indiqué pour différentes automations VDS de 24V, comme portes coulissantes, contenues des portes de basculement et barrières automatiques, à condition que les caractéristiques électriques et fonctionnelles soient compatibles.

Set complet prêt pour l'installation

✓ Plaque électronique VDS EURO24M1.

✓ Récepteur radio inclus.

✓ Transformateur d'alimentation.

✓ Boîte de protection empilée.

✓ 1 moteur VDC.

✓ Contrôle pour 1 moteur VDC.

✓ Puirateur moteur pris en charge 60 W / 2.5 A.

✓ Compatible avec course.

✓ Entrée pour codeur.

✓ Régulation indépendante de la force dans vitesse normale et ralentissement.

✓ AMPER-STOP pour la détection d'obstacle.

✓ Fonction de ralentissement configurable.

✓ Fermeture automatique réglable.

✓ passage pour piétons.

✓ Entrée pour photocellule.

✓ Entrée pour bande de sécurité ou photocellule dans l'ouverture.

✓ Entrée de ARRÊTER.

✓ Sortie pour clignotant.

✓ Sortie pour clair de courtoisie.

✓ Possibilité de connecter batterie de sauvegarde 24 VDC.

Le Central a deux régulateurs indépendants:

■ Trimmer T1 - PUISSANCE: il régule la force et la sensibilité lors du mouvement de vitesse normal.

■ Tondeuse T2 - PUISSANCE LENTE: il régule la force et la sensibilité pendant la phase de ralentissement.

Les EURO24M1 il a une entrée pour le codeur, activée par le commutateur de creux correspondant.

L'usine intègre également le système AMPER-STOP, qui permet de contrôler le comportement de l'automatisation lorsqu'il détecte une résistance ou un obstacle.

Avec le codeur activé, la capacité de réponse et de contrôle du système de sécurité est améliorée.

✓ DÉBUT avec séquence ouverte / STOP / FERME / STOP.

✓ Entrée pour ouverture piétonne.

✓ Entrée de ARRÊTER.

✓ Entrée pour photocellule.

✓ Entrée pour bande de sécurité ou photocellule dans l'ouverture.

✓ Billets pour fin de la course d'ouverture et de fermeture.

✓ Entrée pour codeur.

✓ Entrée pour antenne externe.

La table a 8 Interrupteurs de creux adapter le fonctionnement du centre à l'automatisation installée.

Parmi les principales fonctions configurables sont:

■ Sélection du type d'automatisation.

■ Activation ou désactivation de la fermeture automatique.

■ Opération communautaire ou étape par étape.

■ Investissement de la direction du progrès.

■ Configuration de la sécurité dans l'ouverture.

■ Fonctionnement de la lampe clignotante.

■ Activation du ralentissement.

■ Activation ou désactivation du codeur.

L'usine peut gérer les émetteurs de code fixe ou code roulant.

Le premier contrôle mémorisé détermine le système de codage que l'installation utilisera, car les deux systèmes ils ne peuvent pas être utilisés simultanément.

La mémoire admet 254 contrôles.

L'Euro24m1 a une entrée de 24 batterie de sauvegarde VDC jusqu'à 7 Ah.

Une batterie de 24 VDC peut être utilisée ou 2 piles de VDC connectées en série. En cas d'absence de puissance normale, la plante peut utiliser automatiquement la batterie d'urgence.

Le centre VDS Euro24m1 peut être utilisé dans différentes automations équipées de un moteur de 24 VDC.

✓ Portes coulissantes.

✓ Portes inclinées contre-engendrées.

✓ Barrières automatiques.

Important avant de passer la commande

Vérifiez que le moteur pour contrôler les travaux 24 VDC et que son système d'alimentation et d'exploitation est compatible avec le Central Euro24M1. La compatibilité doit être vérifiée surtout quand elle est utilisée comme remplacement d'une autre boîte de manœuvre.
