Cuadro VDS EURO24M1 24V con receptor, transformador y caja estanca
E103/E
114,00 €
Impuestos excluidos
137,94 €
IVA incluido
Cuadro de maniobras VDS EURO24M1 ref. E103/E para 1 motor de 24 Vdc. Conjunto completo con placa E103, receptor, transformador y caja estanca. Compatible con finales de carrera, encoder, ralentización, cierre automático y batería de emergencia.
Aplicaciones: motores de 24V para puertas correderas, basculantes contrapesadas y barreras automáticas.
Enviamos tú pedido en 24/72 horas
Pago seguro: Tarjeta, Transferencia, Bizum
Envío gratuito a península pedidos ≥150€ neto
Excepto voluminosos

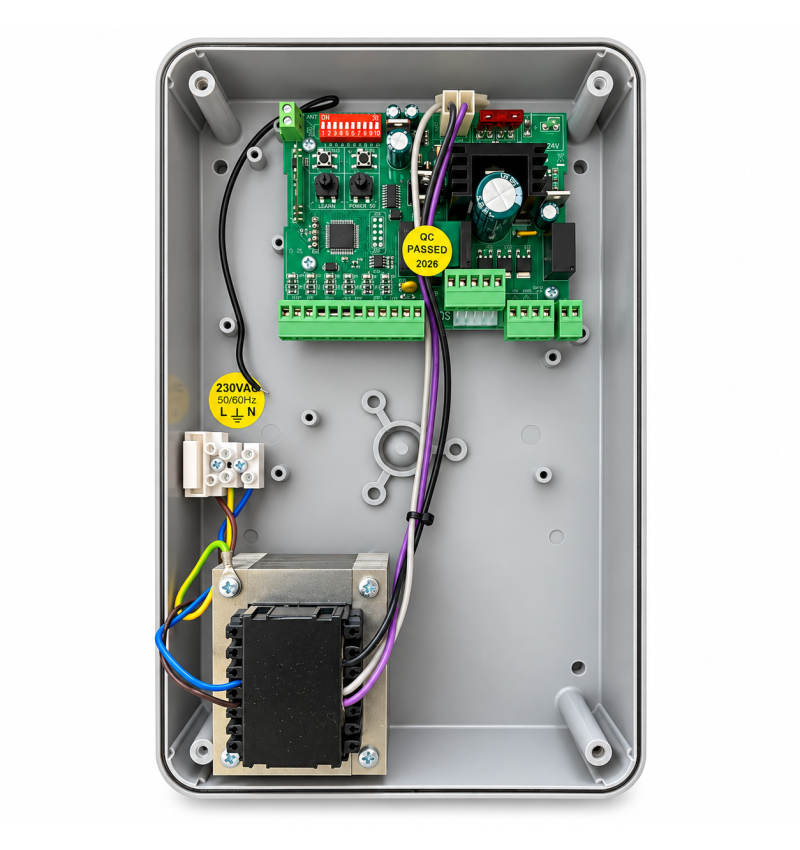

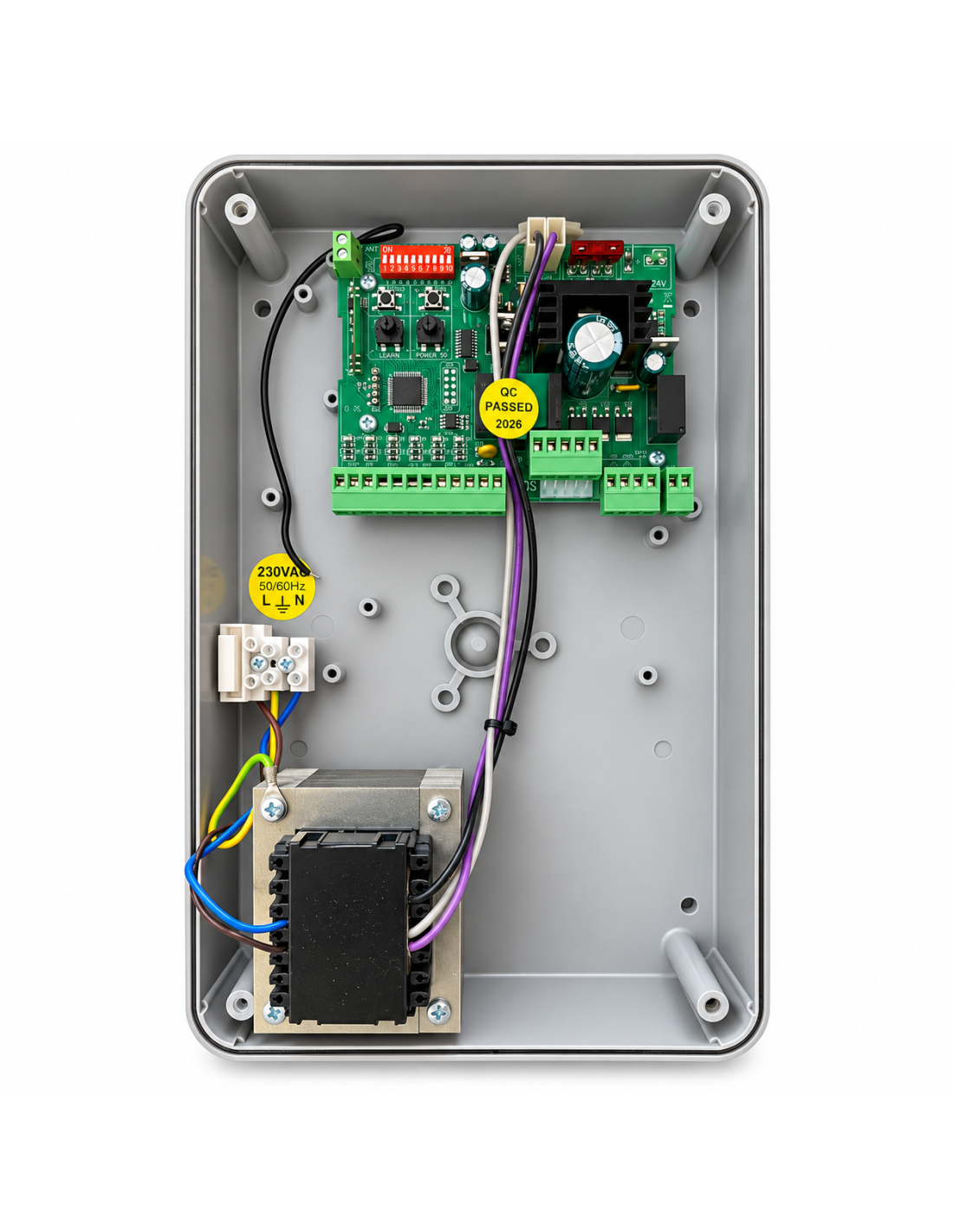

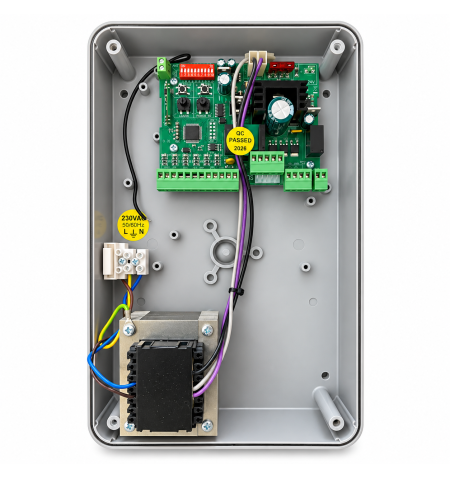

Cuadro de maniobras VDS EURO24M1 24V para 1 motor con receptor, transformador y caja estanca
El VDS EURO24M1 ref. E103/E es un conjunto completo de control para automatismos equipados con 1 motor de 24 Vdc.
El conjunto incluye la placa electrónica EURO24M1, receptor de radio, transformador de alimentación y caja estanca de protección, facilitando su instalación como cuadro de maniobras completo.
La central puede trabajar con motores con o sin finales de carrera, así como con encoder o combinación de encoder y finales de carrera.
Está indicada para diferentes automatismos VDS de 24V, como puertas correderas, puertas basculantes contrapesadas y barreras automáticas, siempre que las características eléctricas y de funcionamiento sean compatibles.
Conjunto completo listo para instalación
✓ Placa electrónica VDS EURO24M1.
✓ Receptor de radio incluido.
✓ Transformador de alimentación.
✓ Caja estanca de protección.
✓ Para 1 motor de 24 Vdc.
Características principales
✓ Control para 1 motor de 24 Vdc.
✓ Potencia de motor admitida de hasta 60 W / 2,5 A.
✓ Compatible con finales de carrera.
✓ Entrada para encoder.
✓ Regulación independiente de fuerza en velocidad normal y ralentización.
✓ Sistema AMPER-STOP para detección de obstáculos.
✓ Función de ralentización configurable.
✓ Cierre automático regulable.
✓ Función paso peatonal.
✓ Entrada para fotocélula de cierre.
✓ Entrada para banda de seguridad o fotocélula en apertura.
✓ Entrada de STOP.
✓ Salida para lámpara destellante.
✓ Salida para luz de cortesía.
✓ Posibilidad de conectar batería de respaldo de 24 Vdc.
Características técnicas VDS EURO24M1
| Característica | EURO24M1 |
|---|---|
| Referencia conjunto | E103/E |
| Referencia placa | E103 |
| Número de motores | 1 motor |
| Tensión motor | 24 Vdc |
| Potencia máxima motor | 60 W / 2,5 A |
| Tiempo cierre automático | 5 a 120 s |
| Tiempo de maniobra | 3 a 120 s |
| Tiempo luz de cortesía | 180 s |
| Memoria de radio | Hasta 254 códigos |
| Gestión de emisores | Código fijo / Rolling Code |
| Frecuencia compatible | 433,92 / 868 MHz según receptor |
| Temperatura de trabajo | 0 °C / +70 °C |
| Sensibilidad radio | Mejor de -100 dBm |
| Batería de respaldo | 24 Vdc, máximo 7 Ah |
Regulación de fuerza y ralentización
La central dispone de dos reguladores independientes:
■ Trimmer T1 - POWER: regula la fuerza y sensibilidad durante el movimiento a velocidad normal.
■ Trimmer T2 - POWER SLOW: regula la fuerza y sensibilidad durante la fase de ralentización.
Encoder y detección de obstáculos
El EURO24M1 dispone de entrada para encoder, activable mediante el DIP-switch correspondiente.
La central incorpora además el sistema AMPER-STOP, que permite controlar el comportamiento del automatismo cuando detecta una resistencia u obstáculo.
Con el encoder activado se mejora la capacidad de respuesta y control del sistema de seguridad.
Entradas de mando y seguridad
✓ Entrada START con secuencia ABRE / STOP / CIERRA / STOP.
✓ Entrada para apertura peatonal.
✓ Entrada de STOP.
✓ Entrada para fotocélula de cierre.
✓ Entrada para banda de seguridad o fotocélula en apertura.
✓ Entradas para final de carrera de apertura y cierre.
✓ Entrada para encoder.
✓ Entrada para antena externa.
Funciones configurables mediante DIP-switch
El cuadro dispone de 8 DIP-switches para adaptar el funcionamiento de la central al automatismo instalado.
Entre las principales funciones configurables se encuentran:
■ Selección del tipo de automatismo.
■ Activación o desactivación del cierre automático.
■ Funcionamiento comunitario o paso a paso.
■ Inversión del sentido de marcha.
■ Configuración de la seguridad en apertura.
■ Funcionamiento de la lámpara destellante.
■ Activación de la ralentización.
■ Activación o desactivación del encoder.
Gestión de mandos a distancia
La central puede gestionar emisores de código fijo o Rolling Code.
El primer mando memorizado determina el sistema de codificación que utilizará la instalación, ya que ambos sistemas no pueden utilizarse simultáneamente.
La memoria admite hasta 254 mandos.
Batería de emergencia
El EURO24M1 dispone de entrada para batería de respaldo de 24 Vdc hasta 7 Ah.
Puede utilizarse una batería de 24 Vdc o 2 baterías de 12 Vdc conectadas en serie. En caso de ausencia de alimentación normal, la central puede utilizar automáticamente la batería de emergencia.
Aplicaciones
La central VDS EURO24M1 puede utilizarse en diferentes automatismos equipados con un motor de 24 Vdc.
✓ Puertas correderas.
✓ Puertas basculantes contrapesadas.
✓ Barreras automáticas.
Contenido del suministro
VDS EURO24M1 - Ref. E103/E
■ 1 × placa electrónica VDS EURO24M1 ref. E103.
■ 1 × receptor de radio.
■ 1 × transformador de alimentación.
■ 1 × caja estanca.
Importante antes de realizar el pedido
Compruebe que el motor a controlar trabaja a 24 Vdc y que su potencia y sistema de funcionamiento son compatibles con la central EURO24M1. La compatibilidad debe verificarse especialmente cuando se utiliza como sustitución de otro cuadro de maniobras.
