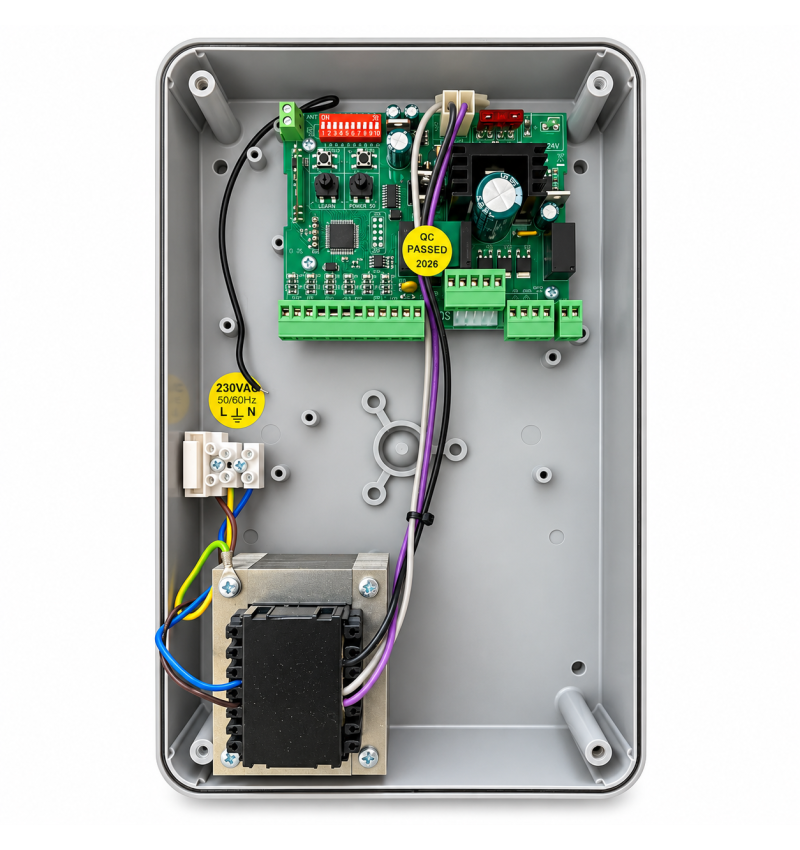

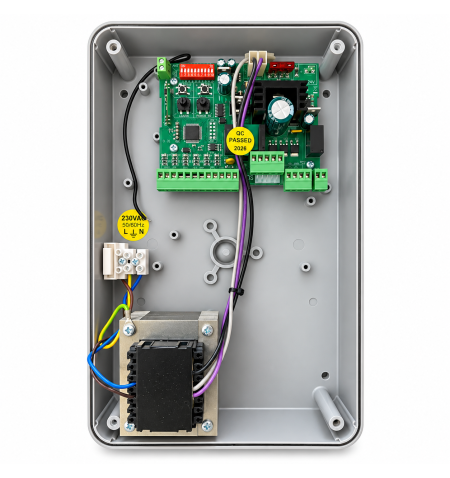

Imagem VDS Euro24M1 24V com receptor, transformador e caixa selada

Manobra VDS EURO24M1 24V para 1 motor com receptor, transformador e caixa selada

A VDS EURO24M1 Ref. E103 / E é um conjunto completo de controle para automação equipado com 1 24 vDC motor.

O conjunto inclui o placa eletrônica Euro24M1, receptor de rádio, transformador de potência e banco de proteção, facilitando sua instalação como uma caixa de manobra completa.

A planta pode trabalhar com motores com ou sem fim de carreira, bem como com codificador o combinação de codificador e enders de raça.

É indicado para diferentes automações VDS de 24V, como portas deslizantes, contra-contatos de portas e barreiras automáticas, desde que as características elétricas e operacionais sejam compatíveis.

Conjunto completo pronto para instalação

✓ Placa eletrônica VDS EURO24M1.

✓ Receptor de rádio incluído.

✓ Transformador de alimentação.

✓ Caixa protetora empilhada.

✓ 1 24 vDC motor.

✓ Controle para 1 24 vDC motor.

✓ Levantamento do motor suportado 60 W / 2.5 A.

✓ Compatível com raça.

✓ Entrada para codificador.

✓ Regulação independente da força em velocidade normal e desaceleração.

✓ AMPER-STOP para detecção de obstáculos.

✓ Função de desaceleração configurável.

✓ Encerramento automático ajustável.

✓ crosswalk.

✓ Entrada para fechando photocell.

✓ Entrada para banda de segurança ou fotocélula na abertura.

✓ Entrada de PARE.

✓ Saia para piscando.

✓ Saia para luz de cortesia.

✓ Possibilidade de conectar 24 bateria de backup de 24 vdc.

A central tem dois reguladores independentes:

■ Trimmer T1 - POTÊNCIA: regula a força e a sensibilidade durante o movimento normal da velocidade.

■ Trimmer T2 - POWER LENTO: regula a força e a sensibilidade durante a fase de desaceleração.

A EURO24M1 tem uma entrada para codificador, ativada pelo interruptor dip correspondente.

A planta também incorpora o sistema AMPER-STOP, que permite controlar o comportamento da automação quando detecta uma resistência ou obstáculo.

Com o codificador ativado, a capacidade de resposta e controle do sistema de segurança é melhorada.

✓ INÍCIO com seqüência aberta / PARADA / FECHA / PARADA.

✓ Entrada para abertura de pedestres.

✓ Entrada de PARE.

✓ Entrada para fechando photocell.

✓ Entrada para banda de segurança ou fotocélula na abertura.

✓ Ingressos para fim da corrida de abertura e fechamento.

✓ Entrada para codificador.

✓ Entrada para antena externa.

A tabela tem 8 Switches dip para adaptar a operação da central para a automação instalada.

Entre as principais funções configuráveis são:

■ Seleção do tipo de automação.

■ Ativação ou desativação do fechamento automático.

■ Operação da comunidade ou passo a passo.

■ Investimento da direção do progresso.

■ Configuração da segurança na abertura.

■ Operação da lâmpada piscando.

■ Ativação de desaceleração.

■ Ativação ou desativação do codificador.

A planta pode gerenciar emissores de código fixo ou código de rolamento.

O primeiro controle memorizado determina o sistema de codificação que a instalação será usada, desde os dois sistemas eles não podem ser usados simultaneamente.

Memória admite 254 controles.

O Euro24M1 tem uma entrada para 24 bateria de backup de 24 vdc até 7 ah.

Uma bateria de 24 VDC pode ser usada ou 2 12 pilhas VDC conectadas em série. Em caso de ausência de poder normal, a planta pode usar automaticamente a bateria de emergência.

A central VDS Euro24M1 pode ser usado em diferentes automações equipadas com um motor de 24 vdc.

✓ Portas deslizantes.

✓ Portas de inclinação de idosos.

✓ Barreiras automáticas.

Importante antes de colocar o pedido

Verifique se o motor para controlar obras 24 VDC e que seu poder e sistema operacional são compatíveis com a central EURO24M1. A compatibilidade deve ser verificada especialmente quando é usada como substituição de outra caixa de manobra.
