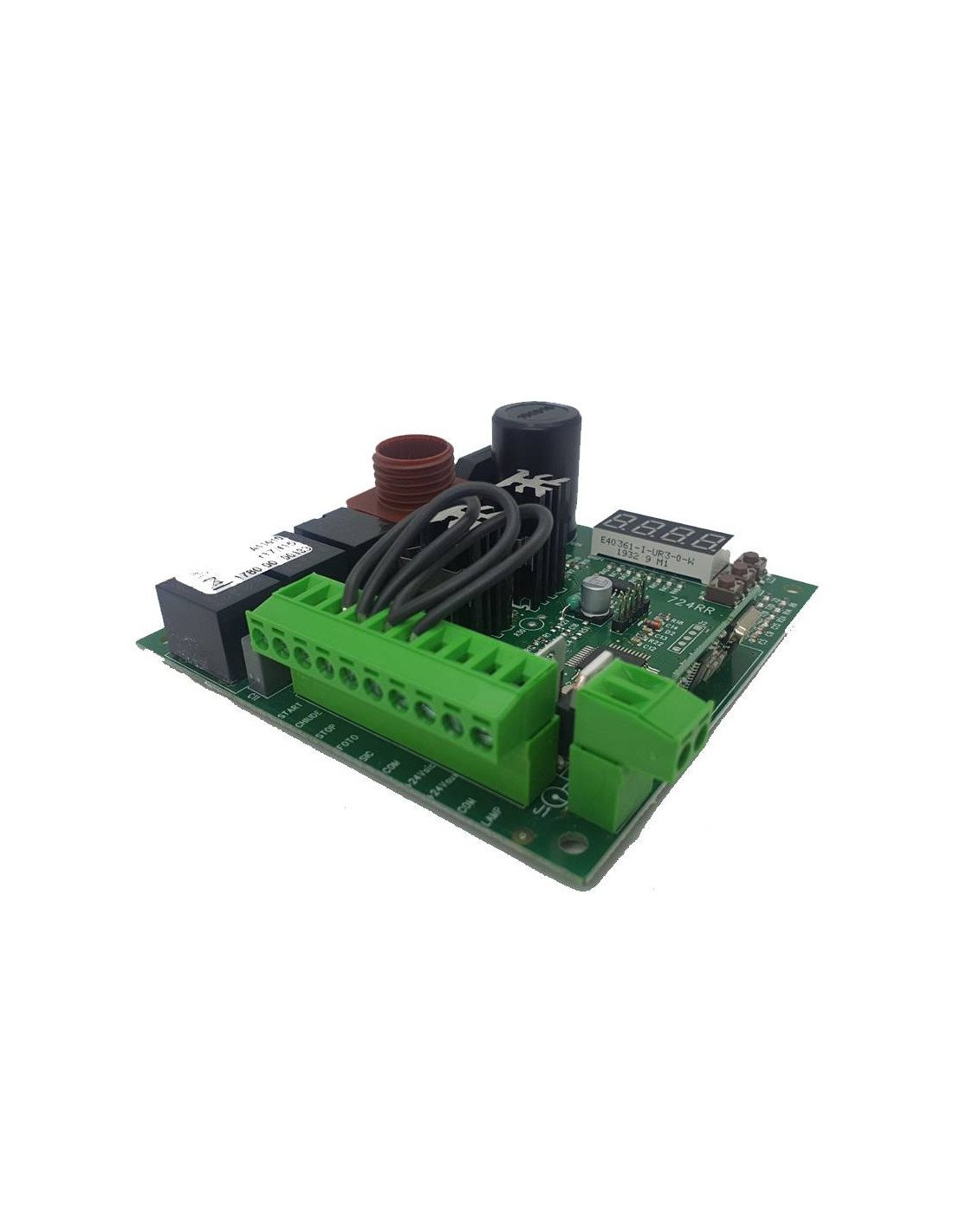

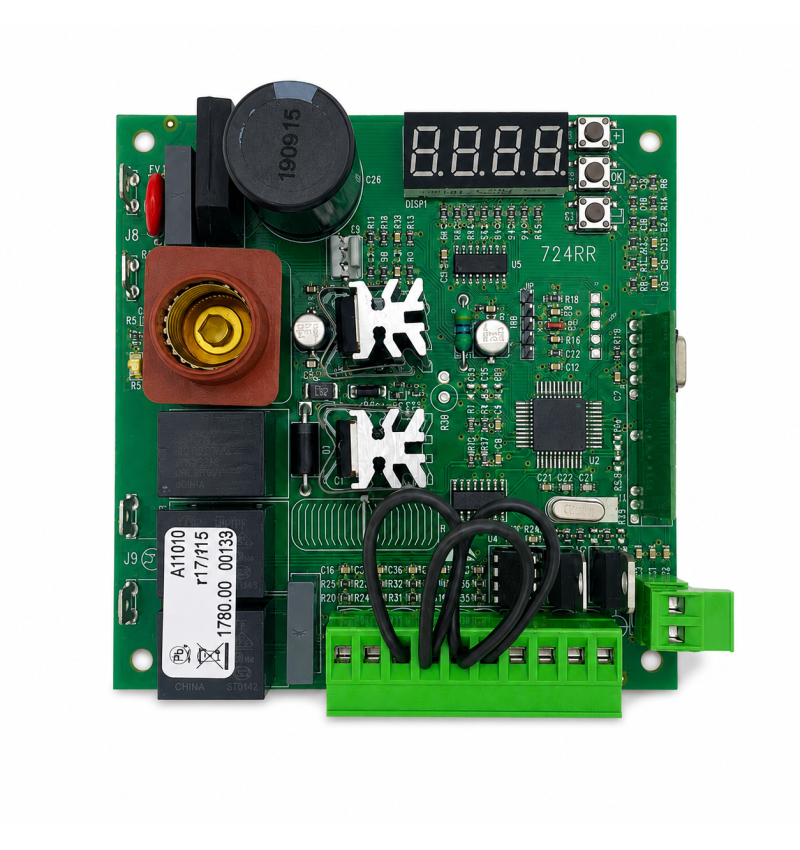

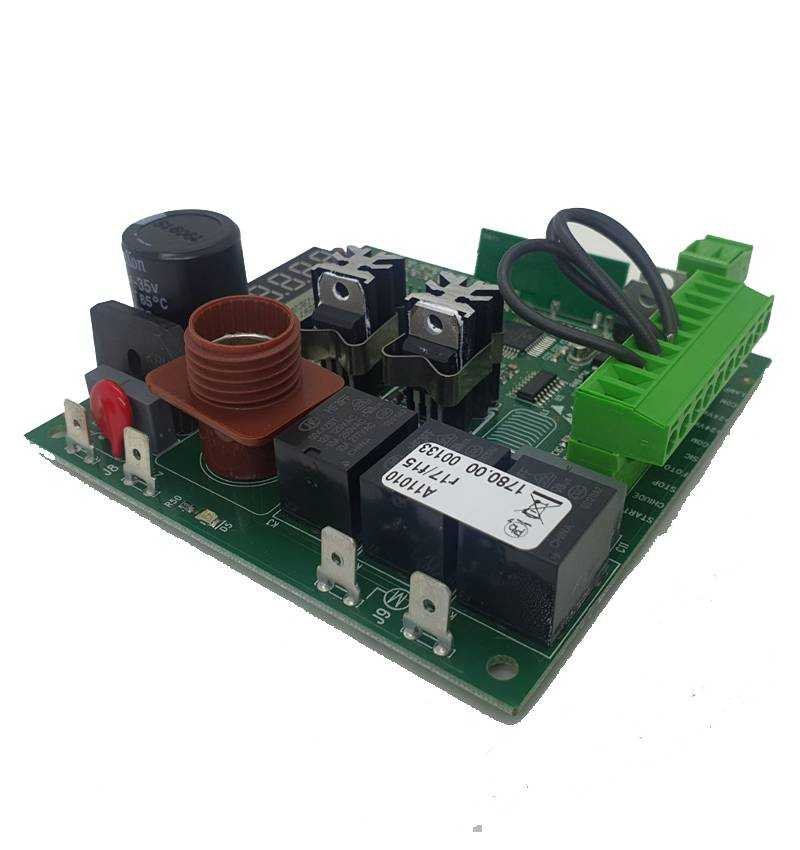

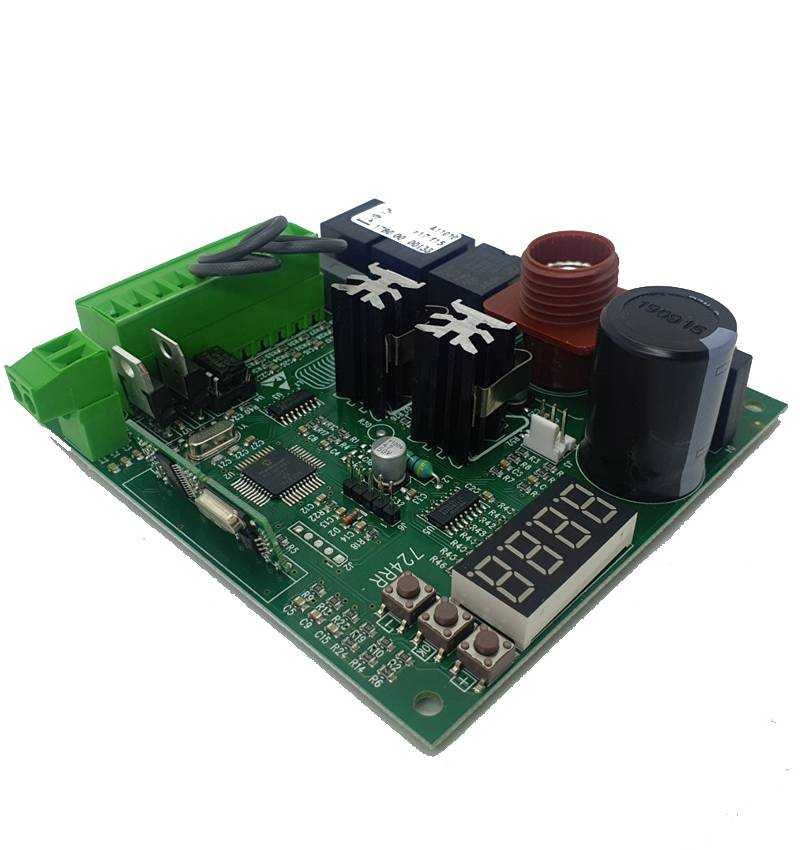

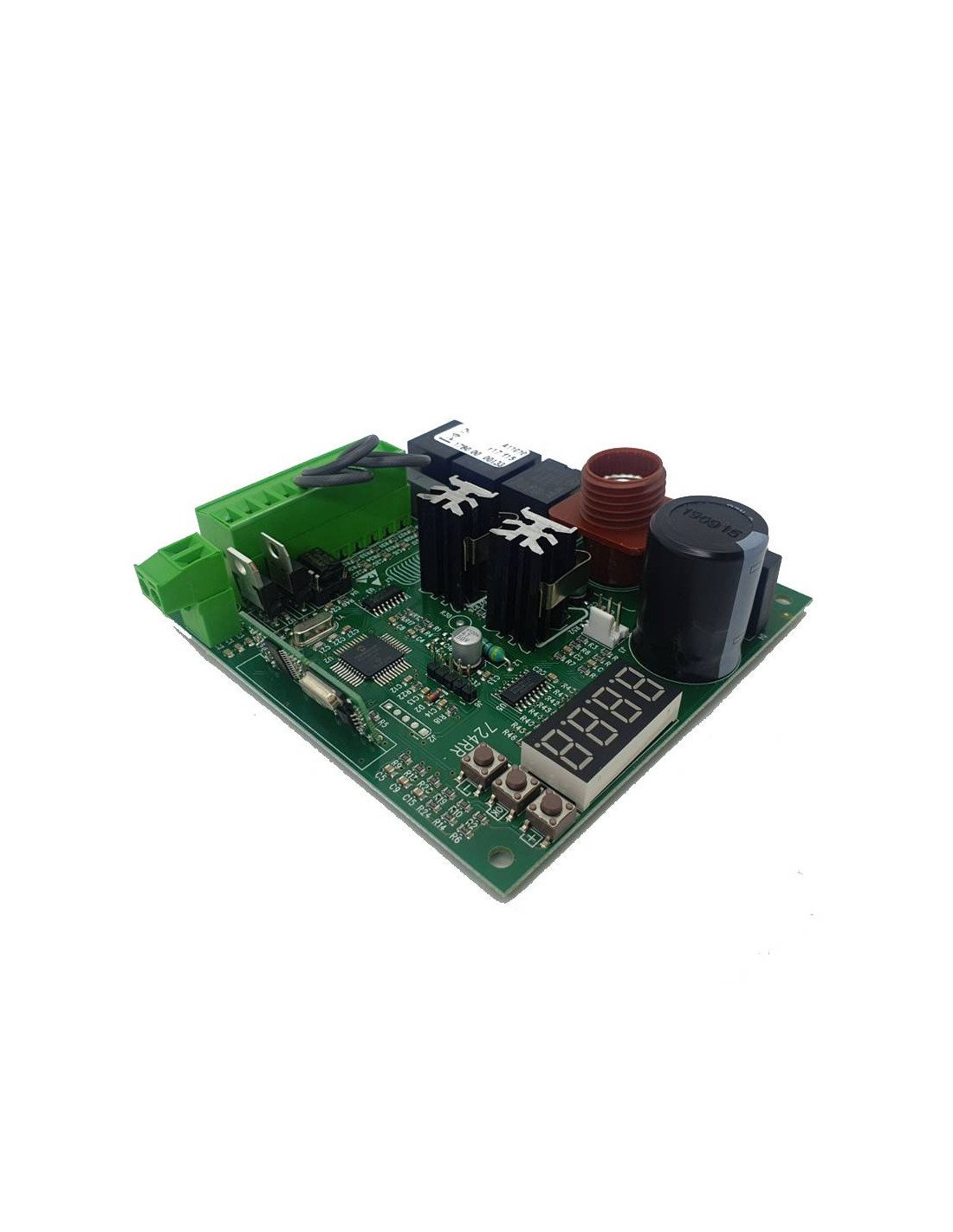

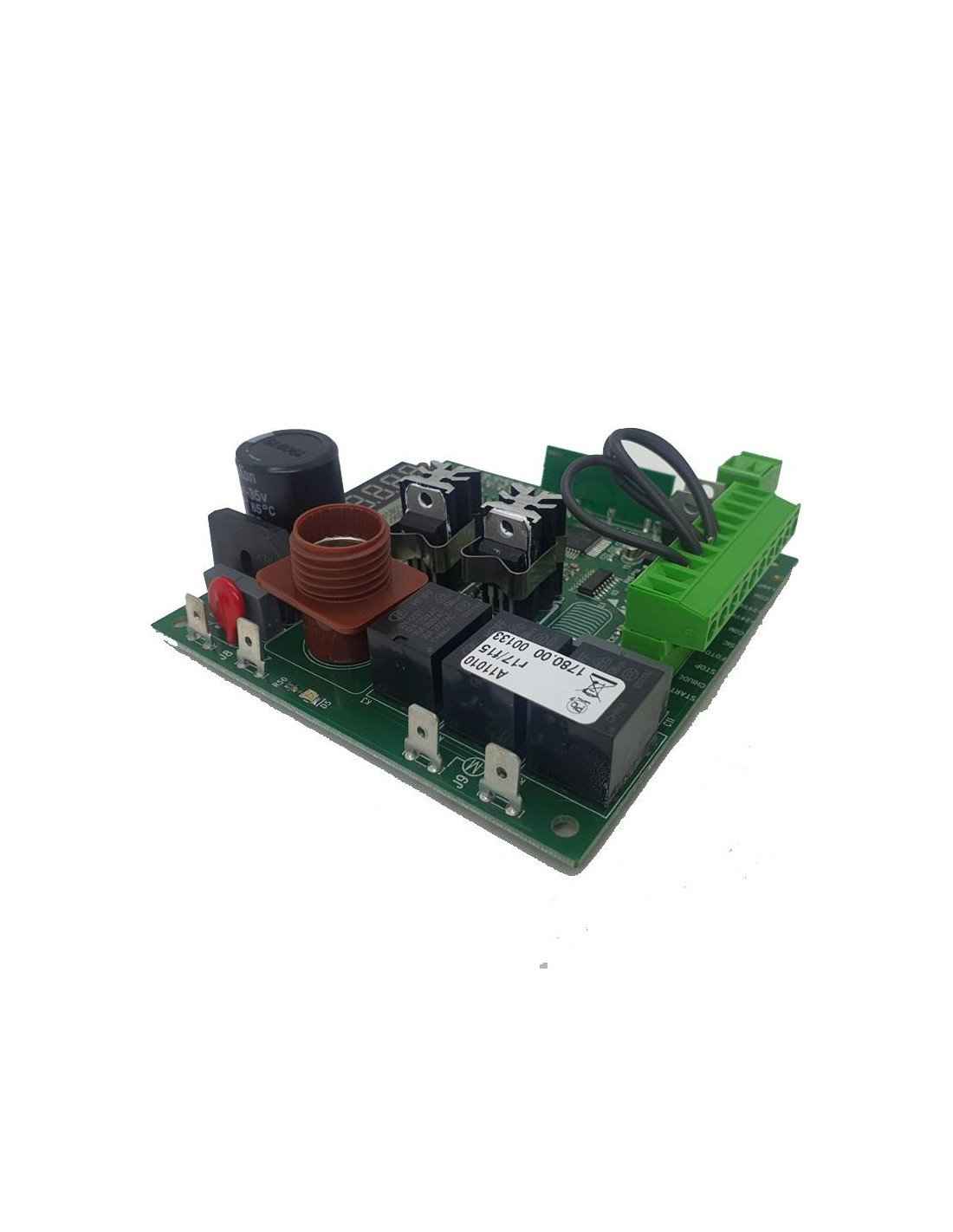

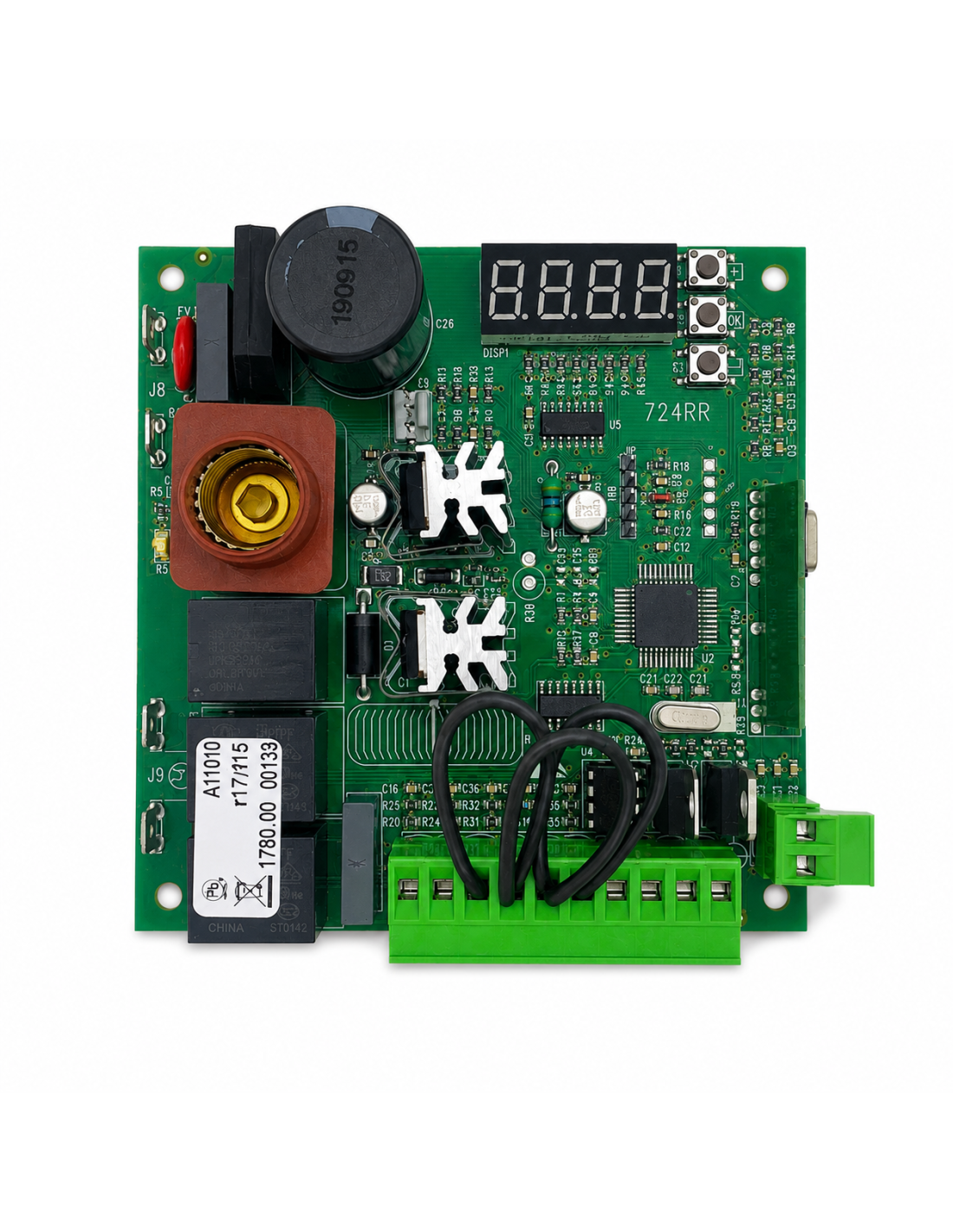

Boîte de manœuvre de 724rr pour Moteur Spazio 702S 24V

Boîte de manœuvre 724RR o Electronique de remplacement d'origine pour l'automatisation des portes en coupe Dea Spazio 702s.

La plante électronique DEA 724RR Il est conçu pour gérer le moteur 24 V de l'opérateur SPAZIO 702S de 500 N, permettant de configurer dans la case les principaux paramètres de fonctionnement de l'automatisation.

Possède Écran d'affichage et programmation bouton-poussoir, à partir de laquelle il est possible d'effectuer un apprentissage des voyages, vérifiez l'état des entrées, mémorisez des émetteurs et ajustez différents paramètres tels que la vitesse, le ralentissement, la force moteur ou la fermeture automatique.

Caractéristiques principales de la DÉE CENTRAL 724RR

• Spare electronic central to Dea Spazio 702s.
• Gestion du moteur 24 V.
• Endor 70 W.
• Integrated Display Pour la programmation, la configuration et le diagnostic.
• Procédure Apprentissage de la tournée moteur.
• Règlement de la Vitesse pendant la route normale.
• Règlement de la ralentissement.
• Ajustement de la Durée du chômage doux ou décélération.
• Réglementation indépendante de la Force moteur dans l'ouverture et la fermeture.
• Système électronique Détection d'obstacles et anti-explossification.
• Programmation fermeture automatique et heure de préinstion.
• Configuration de fonctionnement Pas à pas ou à l'investissement.
• Configuration du comportement de la Photocellules et appareils de sécurité.
• Entrée Fin de la course d'ouverture et de fermeture.
• Billets de départ, d'arrêt, de photocellule et de sécurité.
• Sortie auxiliaire 24 V pour l'alimentation accessoire.
• Récepteur radio 433.92 MHz intégré.
• Mémoire pour un maximum de 100 télécommandes.

Le récepteur permet de travailler avec différents types de codage:

• Code de roulement HCS.
• Code de fixation HCS ou une partie fixe.
• Codage Ht12e via le commutateur d'immersion.

À partir de l'affichage du champ, il est possible mémoriser de nouveaux contrôles, effacer toute mémoire ou localiser et éliminer un émetteur individuellement précédemment enregistré.

Règlement de programmation et d'opération

Au moyen des boutons d'affichage et de poussoir intégrés, il est possible de personnaliser le comportement du moteur en fonction des besoins de chaque installation.

La réglementation de Soft Paros ou ralentissement Il permet de réduire la vitesse du moteur avant d'atteindre la fin du voyage, de réduire les coups mécaniques sur la porte et de l'automatisation elle-même.

Contrôle et diagnostic par affichage

L'affichage du DEA 724RR facilite à la fois la programmation et les tâches d'installation et de diagnostic.

La plante permet de vérifier directement la État des différentes entrées, y compris les terminaisons de carrière, de départ, d'arrêt, de photochargie et de sécurité.

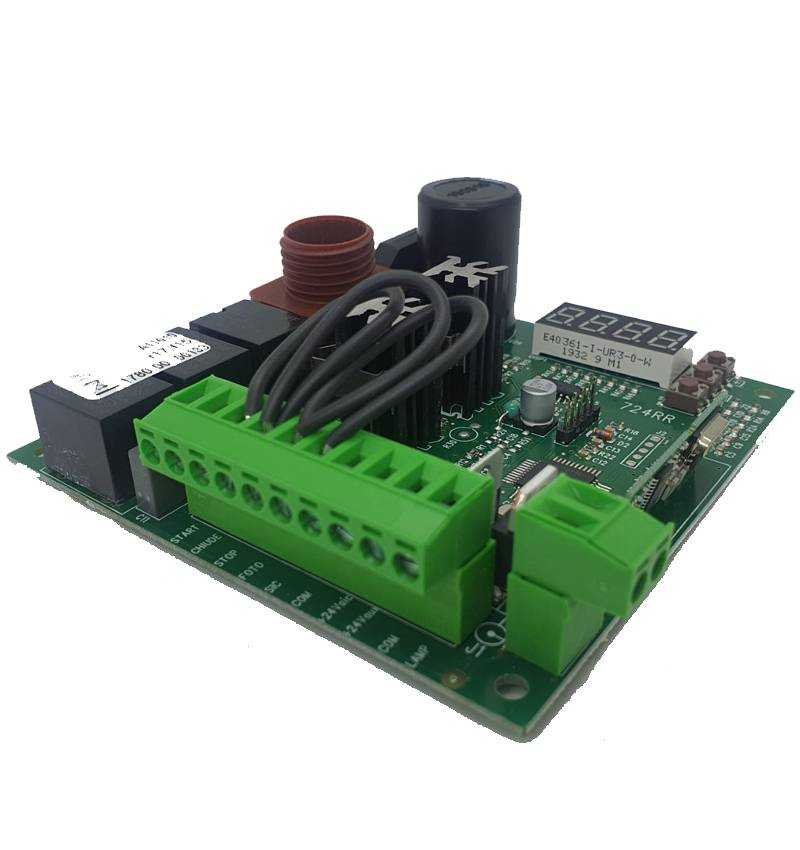

Connexions disponibles

Le Central a des connexions pour les éléments principaux nécessaires dans une automatisation de porte sectionnelle:

• Moteur 24 V.
• Fin de la course d'ouverture FCA.
• Fin de course de fermeture FCC.
• Entrée Début.
• Entrée piétonne / fermeture.
• Entrée Arrêter.
• Entrée photocellule.
• Entrée Sic Pour dispositif de sécurité.
• Alimentation auxiliaire 24 V.
• Connexion pour antenne radio.

Caractéristiques techniques de 724RR

Compatibilité

Cette plante est indiquée comme Plaque d'éleclate de rechange pour la DEA SPAZIO 702S, code 636000.
