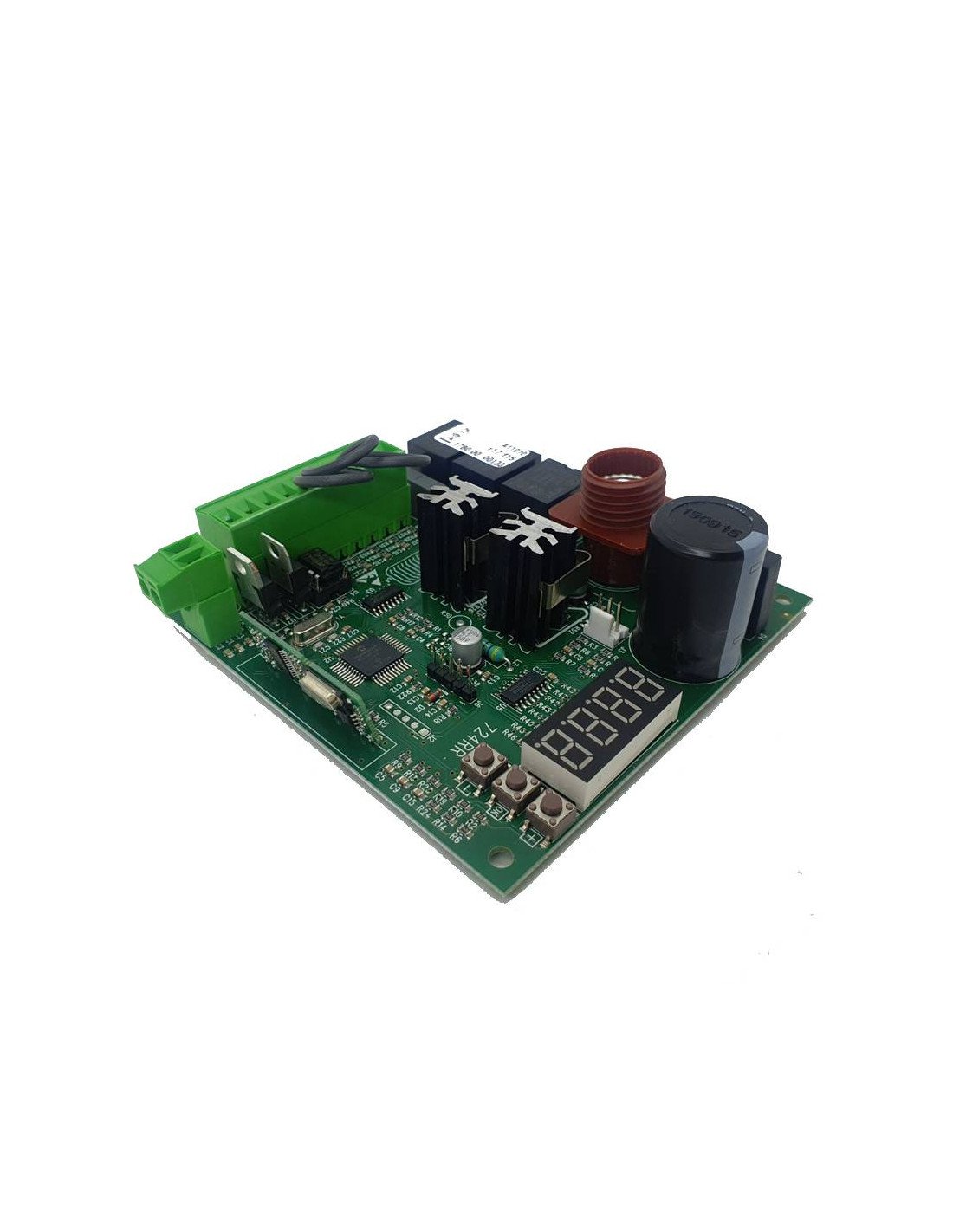

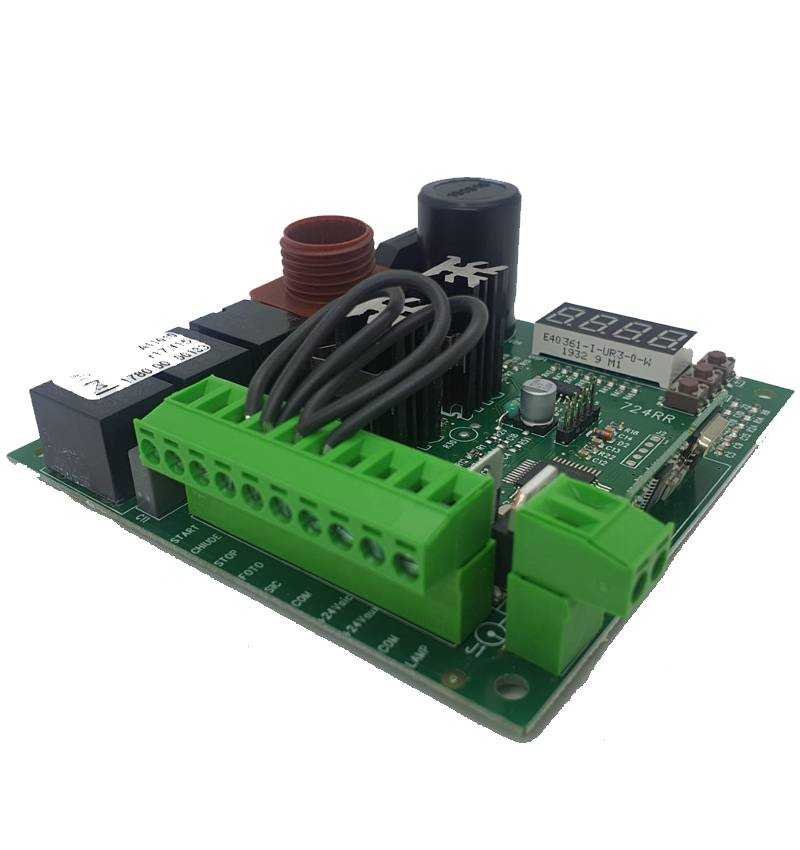

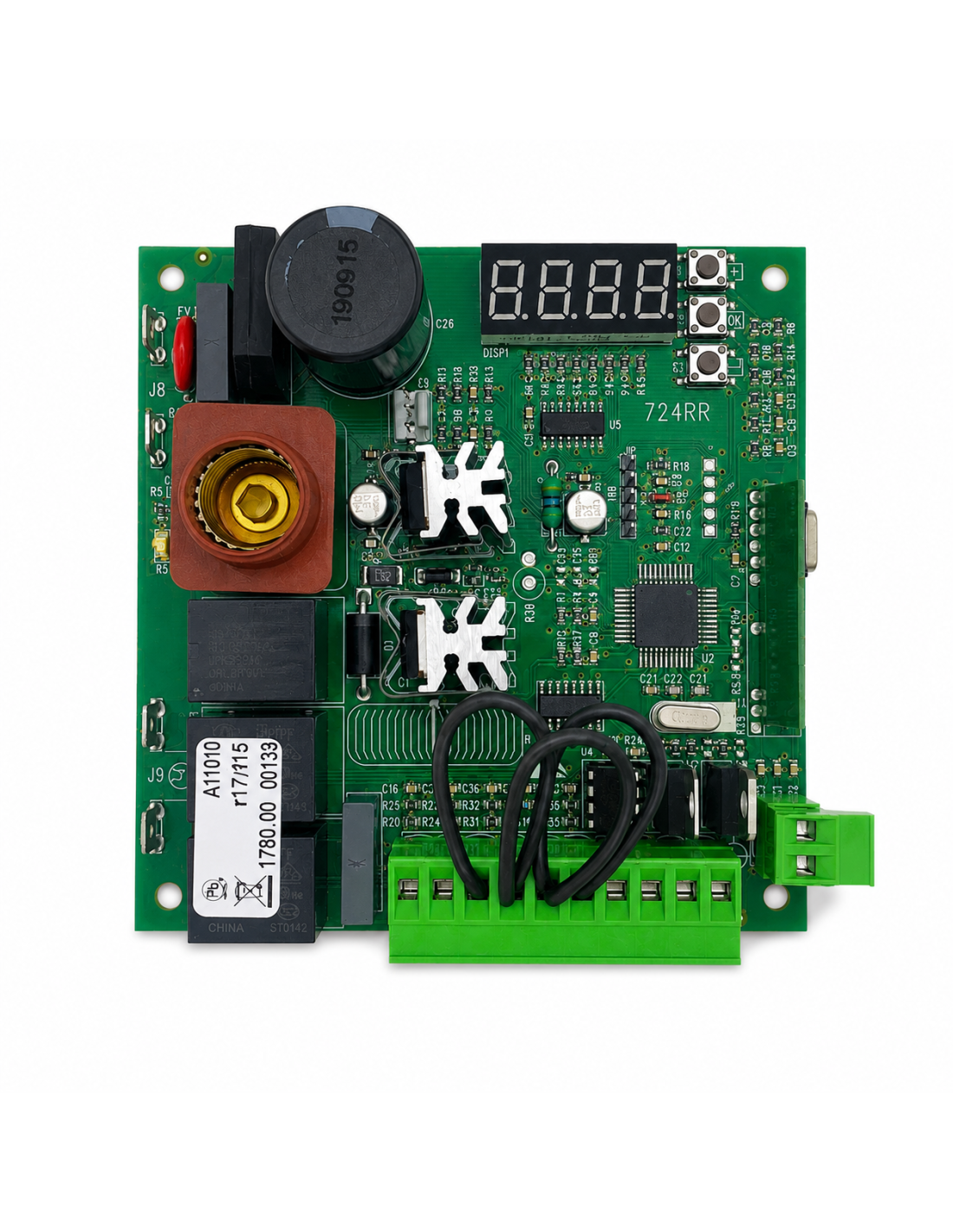

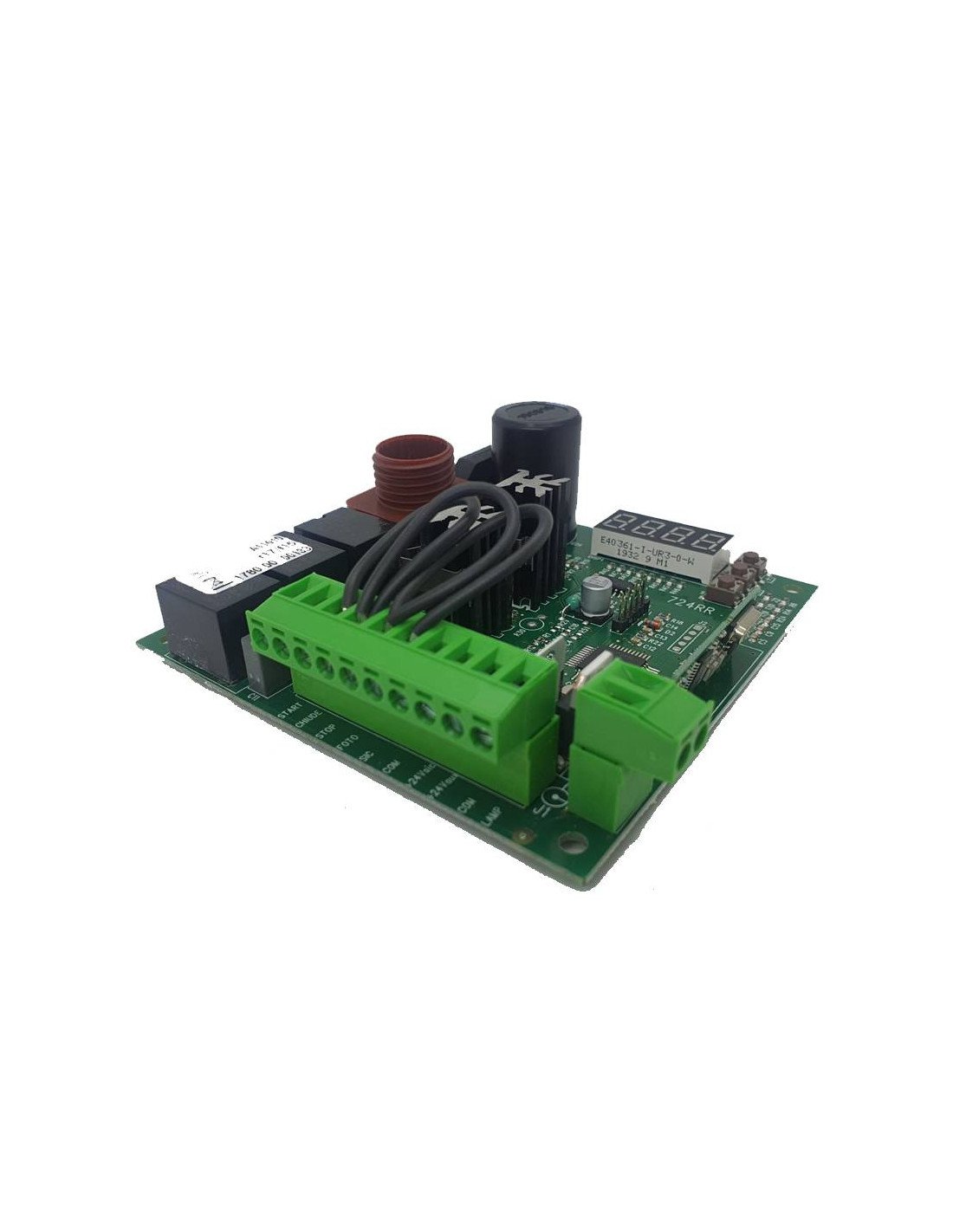

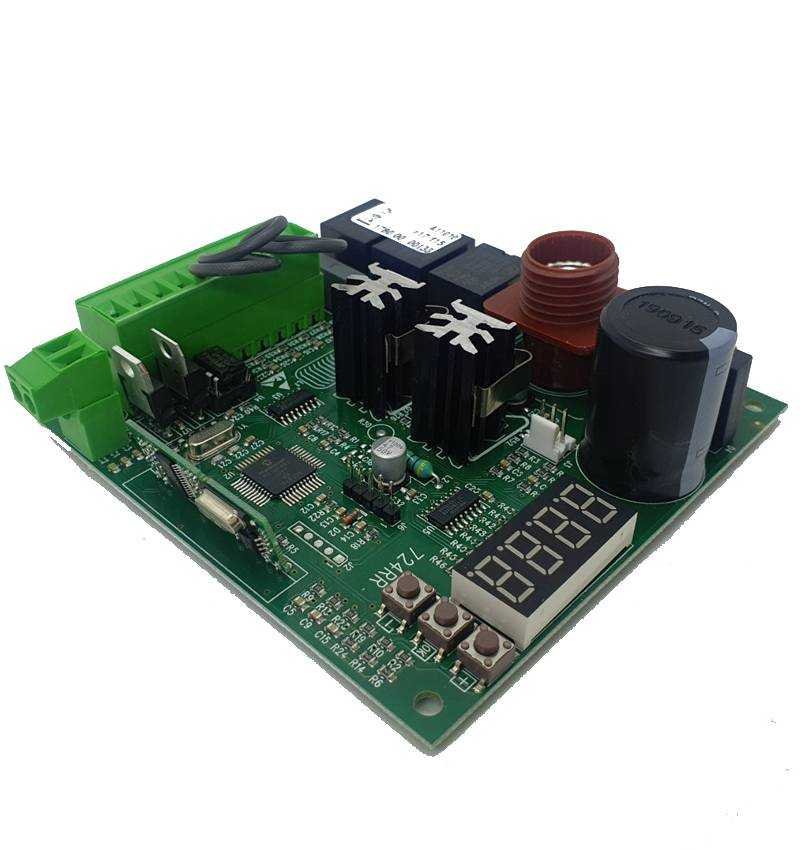

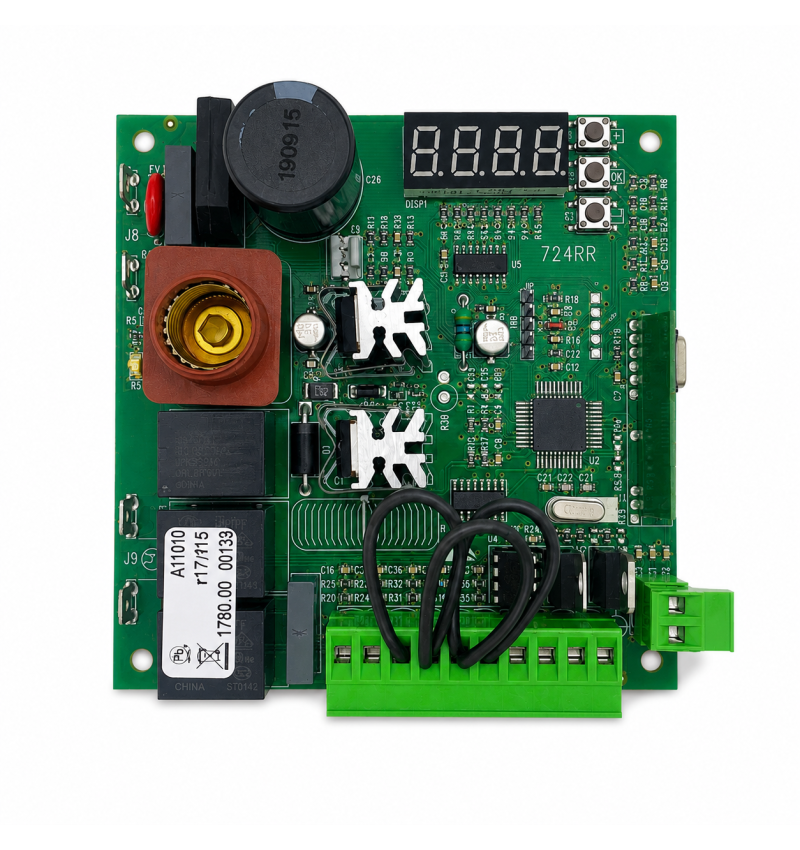

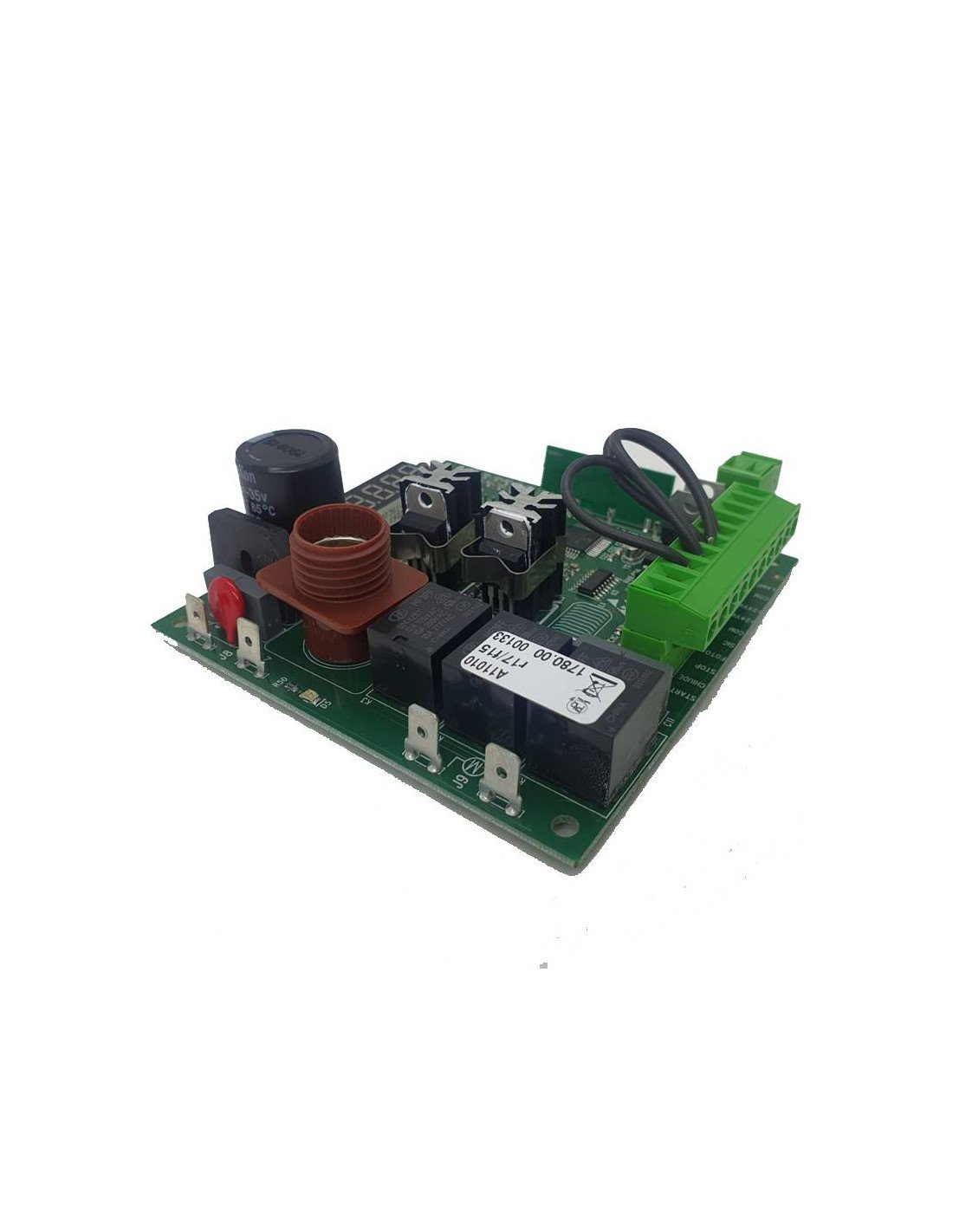

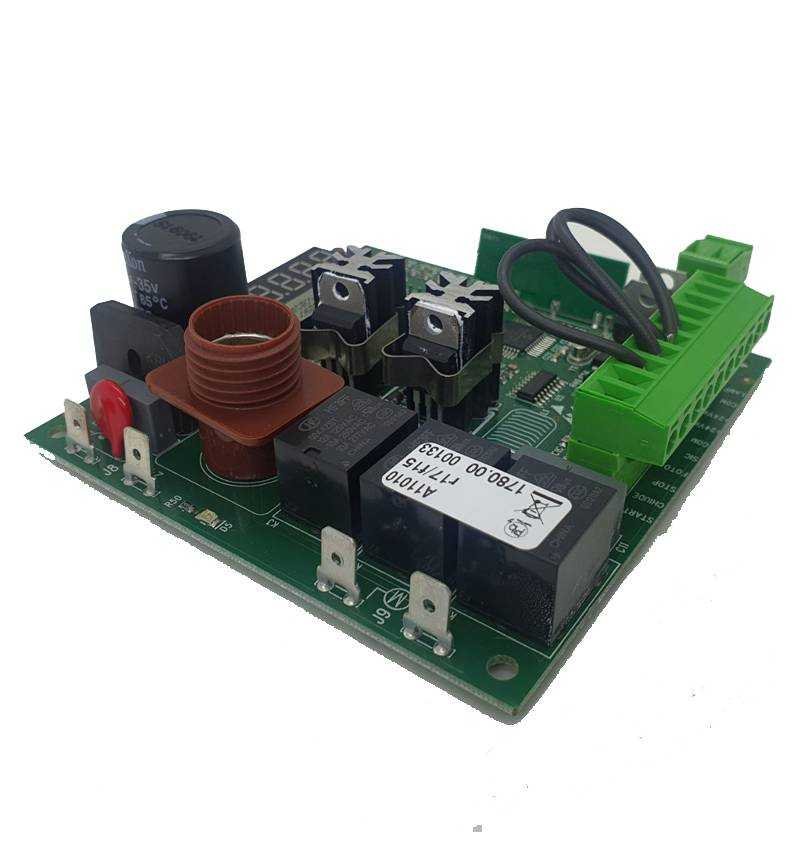

Caixa de manobra de 724rr para o espazio motor 702s 24v

Caixa de manobra 724rr o Eletrônica de substituição original para a automação de portas seccionais DEA SPAZIO 702S.

A planta eletrônica DEA 724RR Ele é projetado para gerenciar o motor de 24 V do operador Espaço 702 de 500 n, Permitindo a configuração da caixa os principais parâmetros de operação da automação.

Tem Tela de exibição e programação de programação, a partir do qual é possível realizar o aprendizado de viagem, verifique o status das entradas, memorize emissores e ajuste diferentes parâmetros, como a velocidade, desaceleração, força motora ou fechamento automático.

Principais características da Central Dea 724rr

• Spare Eletrônica Central para DEA SPAZIO 702S.
• Gestão de motor 24 V.
• Endor 70 w.
• Display integrado Para programação, configuração e diagnóstico.
• Procedimento Aprendizagem da turnê do motor.
• Regulação do Velocidade durante a rota normal.
• Regulação do desaceleração.
• Ajuste do Duração ou desaceleração de desemprego suave.
• Regulação independente do Força do motor na abertura e fechamento.
• Sistema eletrônico Detecção de obstáculos e anti-exploração.
• Programação encerramento automático e tempo de preinserming.
• Configuração de operação Passo a passo ou investimento.
• Configuração do comportamento do Fotocélulas e dispositivos de segurança.
• Entrada Fim da corrida de abertura e fechamento.
• Iniciar, parar, fotocélula e segurança.
• Saída auxiliar 24 V para alimentação acessória.
• Receptor de rádio 433.92 MHz integrado.
• Memória para um máximo de 100 controles remotos.

O receptor permite trabalhar com diferentes tipos de codificação:

• Código de rolamento HCS.
• Código de correção HCS ou parte fixa.
• Codificação Ht12e via dip-switch.

A partir do display de campo, é possível Memorize novos controles, apague toda a memória ou localize e elimine um emissor individualmente anteriormente registrado.

Regulação de programação e operação

Por meio do visor e botões embutidos, é possível personalizar o comportamento do motor de acordo com as necessidades de cada instalação.

Regulamento de Paros moles ou desaceleração Permite reduzir a velocidade do motor antes de atingir o final da viagem, diminuindo os golpes mecânicos na porta e na própria automação.

Controle e diagnóstico por exibição

A exibição da DEA 724RR facilita a programação e as tarefas de instalação e diagnóstico.

A planta permite verificar diretamente o Estado das entradas diferentes, incluindo carreira, partida, parada, fotocélula e termina de entrada de segurança.

Conexões disponíveis

A central tem conexões para os principais elementos necessários em uma automação de porta secional:

• Motor 24 V.
• Fim da corrida de abertura FCA.
• Fim de corrida de fechamento FCC.
• Entrada Início.
• Entrada de pedestres / fechamento.
• Entrada Pare.
• Entrada fotocélula.
• Entrada SIC Para dispositivo de segurança.
• Poder auxiliar 24 V.
• Conexão para antena de rádio.

Características técnicas de 724rr

Compatibilidade

Esta planta é indicada como Placa de Eleclate sobressalente para o Espaço de Dea 702s, código 636000.
