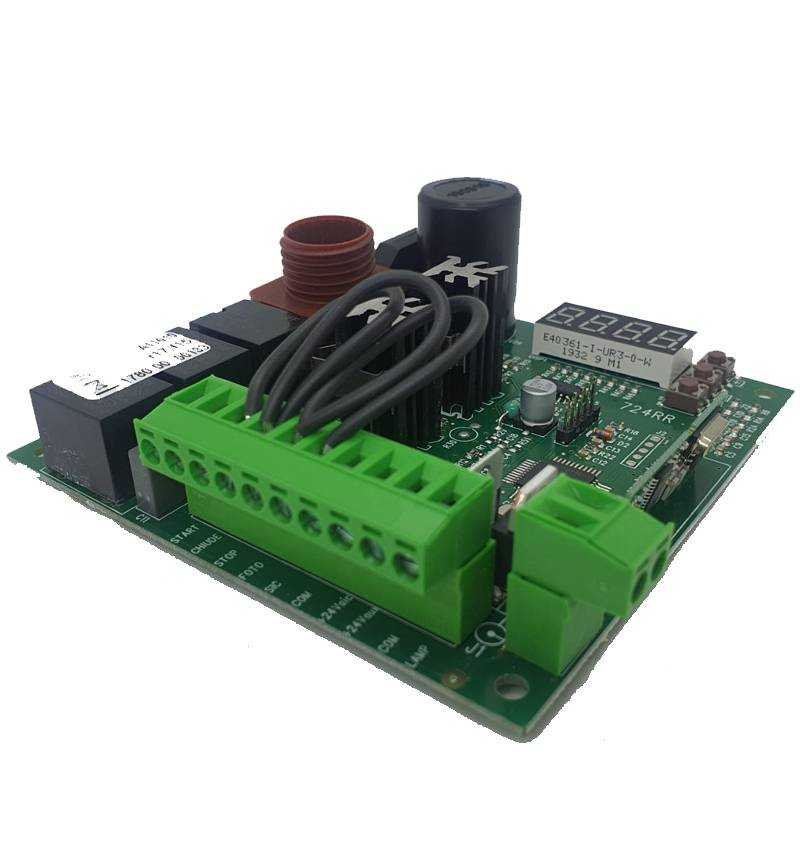

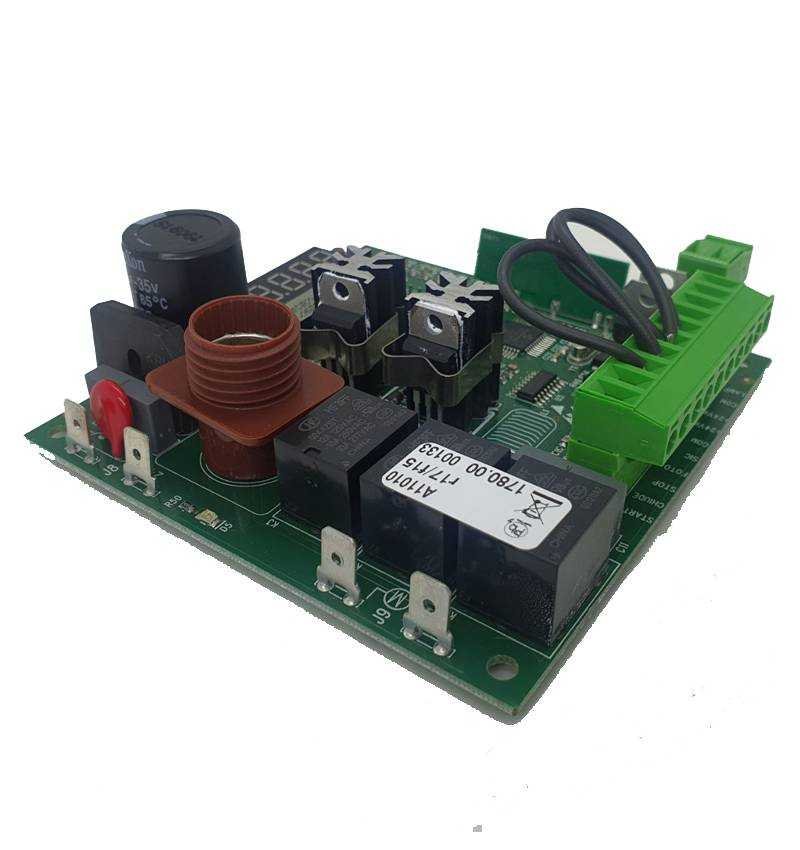

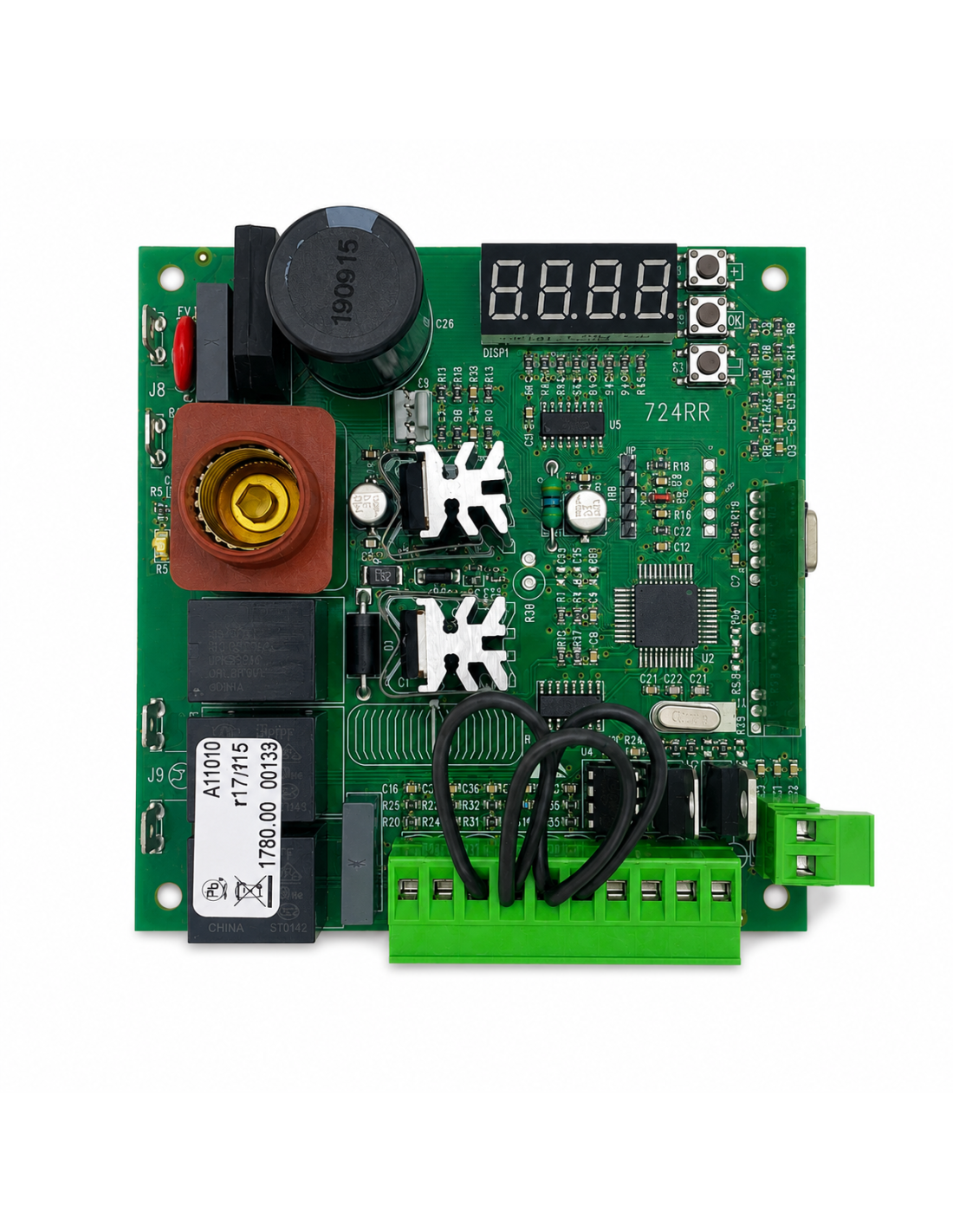

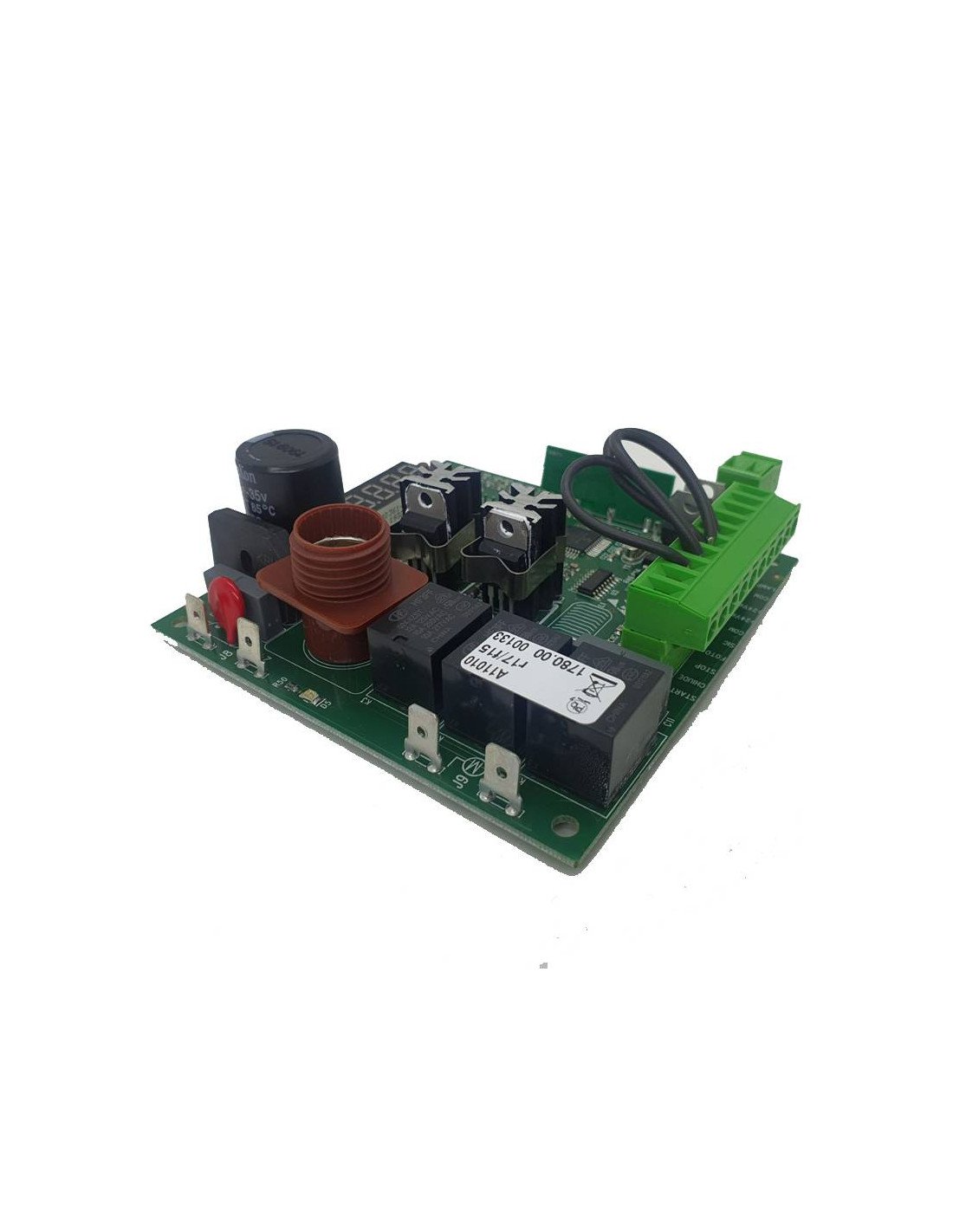

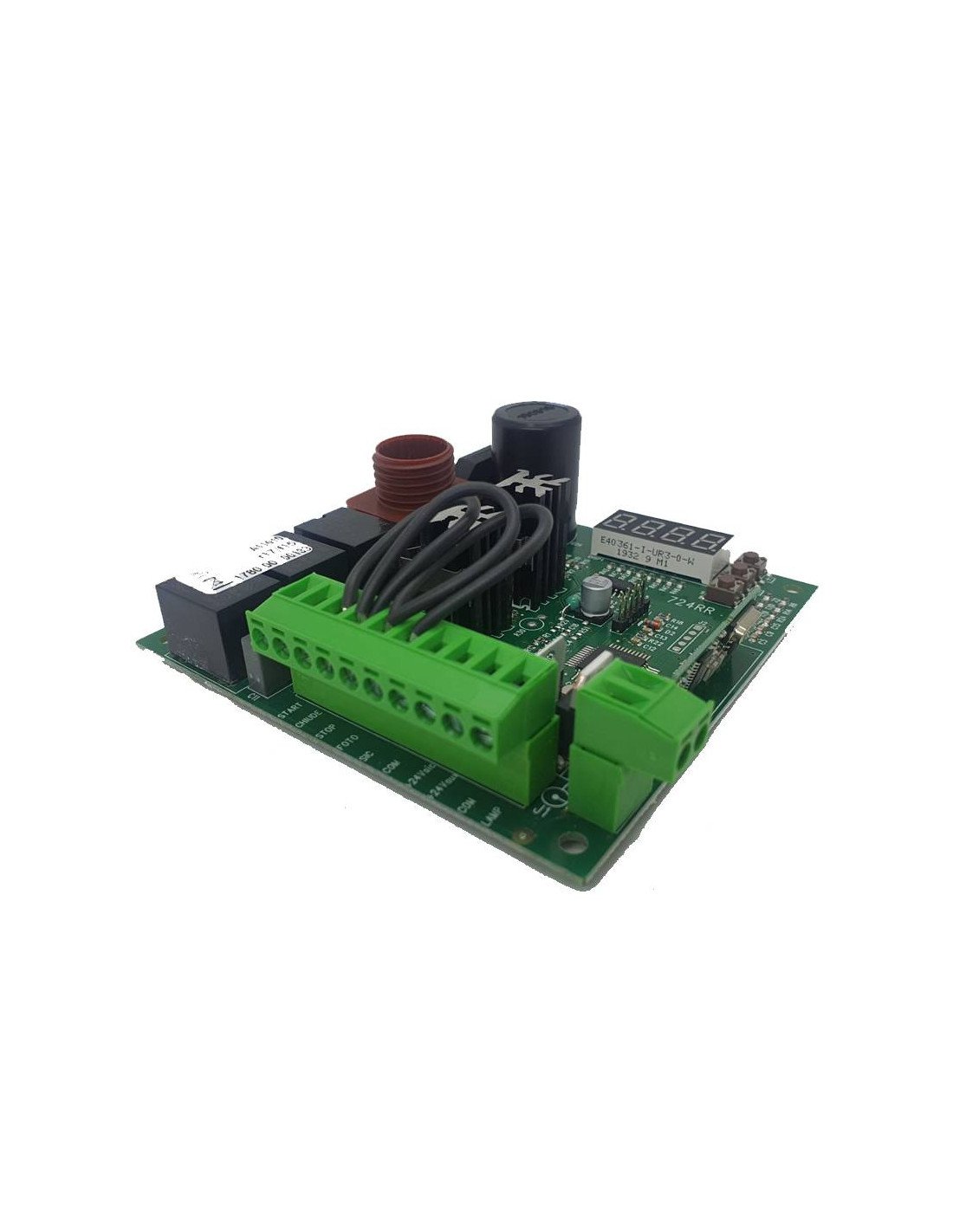

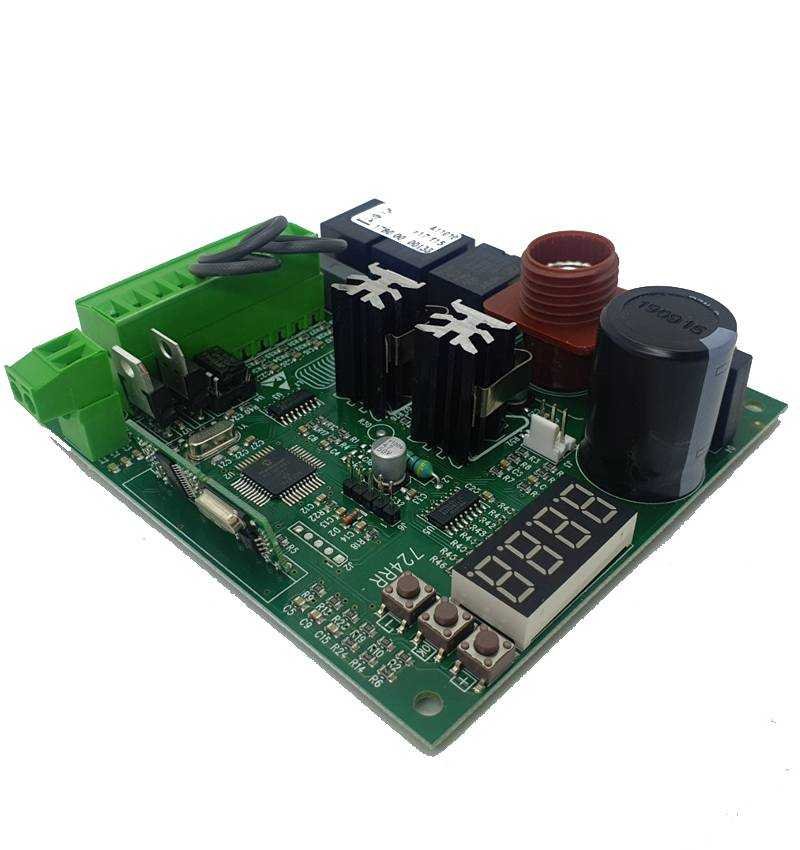

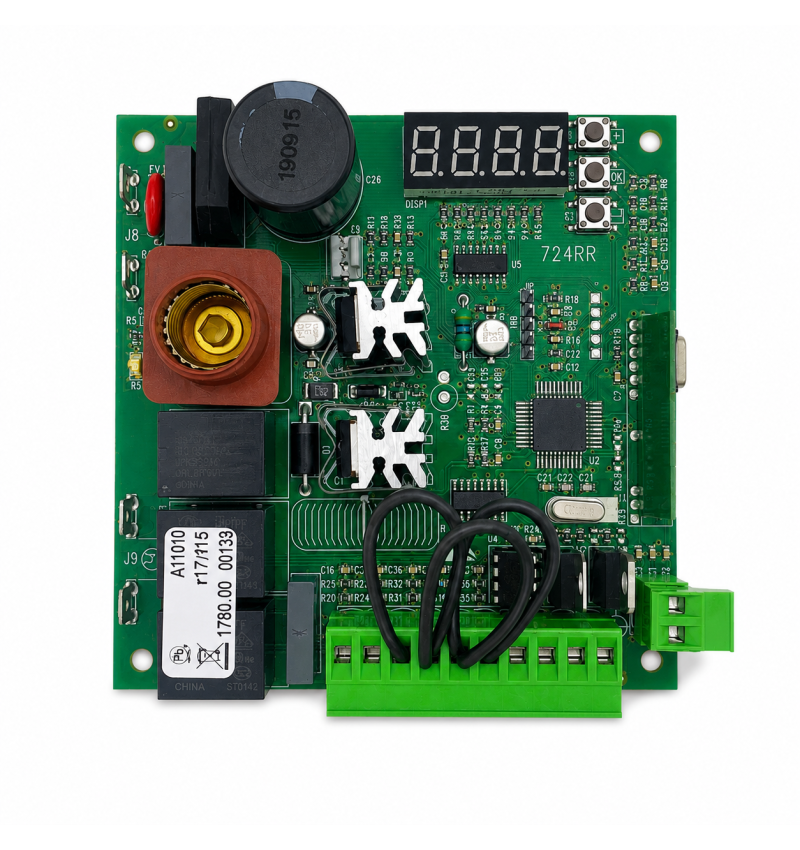

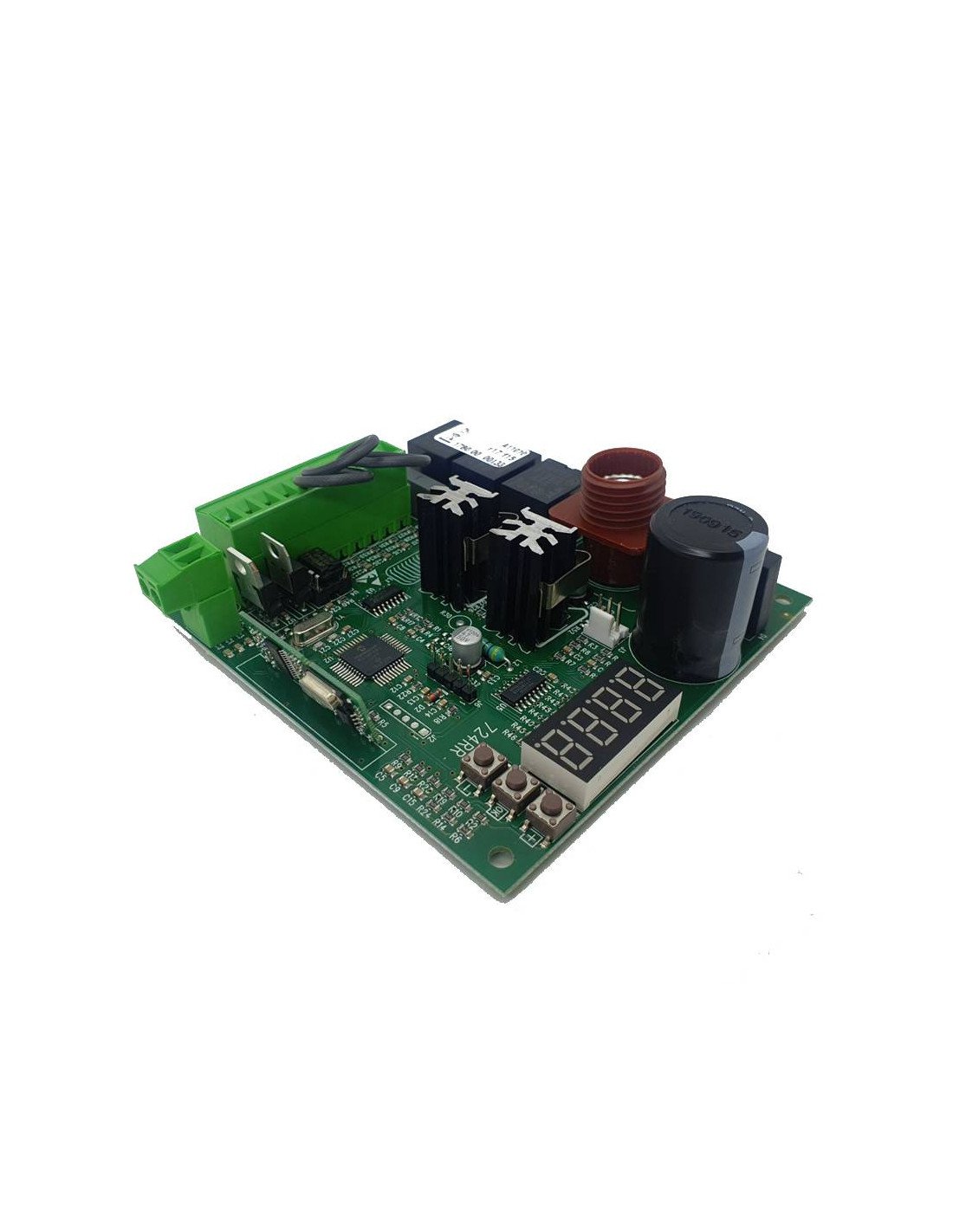

Cuadro de maniobras DEA 724RR para motor SPAZIO 702S 24V
724RR
¡Este producto tiene un descuento especial!
Para visualizar el precio o comprar el producto se tiene que Registrar o nos lo puede consultar.
Enviamos tú pedido en 24/72 horas
Pago seguro: Tarjeta, Transferencia, Bizum
Envío gratuito a península pedidos ≥150€ neto
Excepto voluminosos
Cuadro de maniobras DEA 724RR o placa electrónica de recambio original para el automatismo de puertas seccionales DEA SPAZIO 702S.
La central electrónica DEA 724RR está diseñada para gestionar el motor de 24 V del operador SPAZIO 702S de 500 N, permitiendo configurar desde el propio cuadro los principales parámetros de funcionamiento de la automatización.
Dispone de pantalla display y pulsadores de programación, desde los que es posible realizar el aprendizaje del recorrido, comprobar el estado de las entradas, memorizar emisores y ajustar diferentes parámetros como la velocidad, ralentización, fuerza del motor o cierre automático.
Compatibilidad principal
Central electrónica de recambio para DEA SPAZIO 702S, código 636000, motor de 24 V y 500 N.
Principales características de la central DEA 724RR
- Central electrónica de recambio para DEA SPAZIO 702S.
- Gestión de motor 24 V.
- Salida de motor de hasta 70 W.
- Display integrado para programación, configuración y diagnóstico.
- Procedimiento de aprendizaje del recorrido del motor.
- Regulación de la velocidad durante el recorrido normal.
- Regulación de la velocidad de ralentización.
- Ajuste de la duración del paro suave o desaceleración.
- Regulación independiente de la fuerza del motor en apertura y cierre.
- Sistema electrónico de detección de obstáculos y antiaplastamiento.
- Programación de cierre automático y tiempo de preintermitencia.
- Configuración de funcionamiento paso a paso o inversión.
- Configuración del comportamiento de las fotocélulas y dispositivos de seguridad.
- Entrada para final de carrera de apertura y cierre.
- Entradas START, STOP, fotocélula y dispositivo de seguridad.
- Salida auxiliar de 24 V para alimentación de accesorios.
- Receptor de radio 433,92 MHz integrado.
- Memoria para un máximo de 100 mandos a distancia.
Receptor de radio 433,92 MHz integrado
La DEA 724RR incorpora el receptor directamente en la central y dispone de memoria para hasta 100 emisores.
El receptor permite trabajar con diferentes tipos de codificación:
- HCS Rolling Code.
- HCS Fix-Code o parte fija.
- Codificación HT12E mediante dip-switch.
Desde el display de la central es posible memorizar nuevos mandos, borrar toda la memoria o localizar y eliminar individualmente un emisor previamente registrado.
Programación y regulación del funcionamiento
Mediante el display y los pulsadores incorporados es posible personalizar el comportamiento del motor según las necesidades de cada instalación.
Ajustes disponibles desde la central
Velocidad normal, velocidad de ralentización, duración de la desaceleración, fuerza en apertura y cierre, sensibilidad ante obstáculos, cierre automático y funcionamiento de los dispositivos de seguridad.
La regulación de los paros suaves o ralentizaciones permite reducir la velocidad del motor antes de alcanzar los finales de recorrido, disminuyendo los golpes mecánicos sobre la puerta y sobre el propio automatismo.
Control y diagnóstico mediante display
El display de la DEA 724RR facilita tanto la programación como las tareas de instalación y diagnóstico.
La central permite comprobar directamente el estado de las diferentes entradas, incluyendo finales de carrera, START, STOP, fotocélula y entrada de seguridad.
Ventaja para instalación y mantenimiento: mediante el display es posible comprobar si los dispositivos conectados están siendo correctamente reconocidos por la placa electrónica, facilitando la localización de posibles averías.
Conexiones disponibles
La central dispone de conexiones para los principales elementos necesarios en una automatización de puerta seccional:
- Motor de 24 V.
- Final de carrera de apertura FCA.
- Final de carrera de cierre FCC.
- Entrada START.
- Entrada peatonal/cierre.
- Entrada STOP.
- Entrada para fotocélula.
- Entrada SIC para dispositivo de seguridad.
- Alimentación auxiliar de 24 V.
- Conexión para antena de radio.
Características técnicas DEA 724RR
| Característica | Especificación |
| Fabricante | DEA System |
| Modelo | 724RR |
| Aplicación | Cuadro de maniobras / placa electrónica de recambio |
| Motor compatible | DEA SPAZIO 702S |
| Alimentación | 230 V AC ±10% - 50/60 Hz |
| Transformador | 80 VA - 230/22 V |
| Salida motor | 24 V - máx. 70 W |
| Alimentación accesorios | 24 V - máx. 200 mA |
| Frecuencia receptor | 433,92 MHz |
| Codificación | HCS Fix-Code / HCS Rolling Code / HT12E Dip-switch |
| Capacidad receptor | Hasta 100 emisores |
Compatibilidad
Esta central está indicada como placa electrónica de recambio para el DEA SPAZIO 702S, código 636000.
Importante antes de realizar el pedido
El motor DEA SPAZIO 703S no utiliza la central 724RR. Este modelo equipa originalmente el cuadro de maniobras DEA 124RRZ. Recomendamos comprobar la referencia de la placa instalada antes de efectuar la compra.
