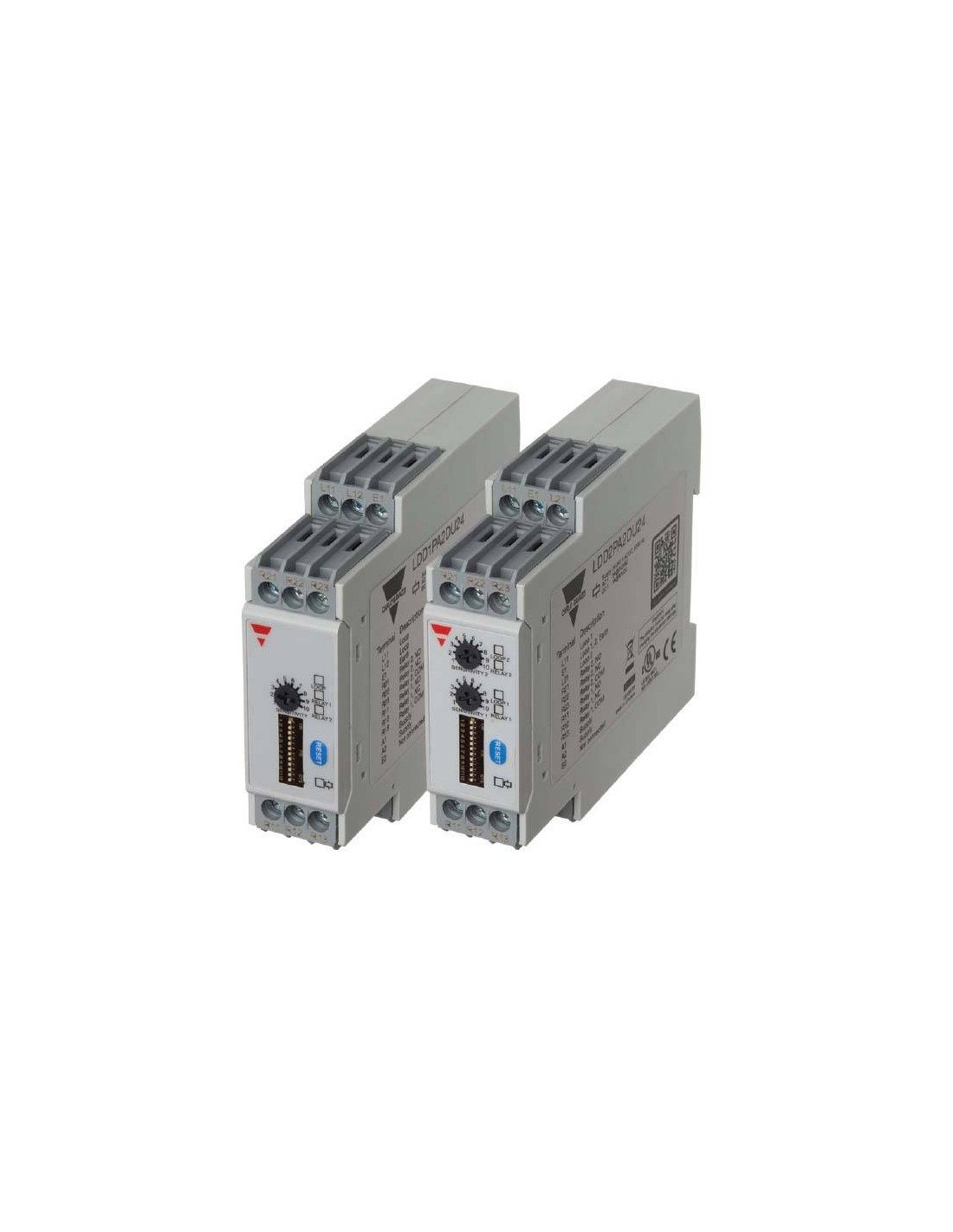

O detector de loop LDD pode ser instalado na maioria das aplicações de controle de acesso de estacionamento, tráfego e veículo para controle de barreira, portas, bolas e equipamentos de acesso ao veículos. Ajuste automático de frequência e ajuste de sensibilidade fácil fornecem configuração e instalação simples. A sensibilidade aumentada automática garante a detecção confiável de veículos altos.

A indicação LED multicolor permite ao usuário ajustar facilmente a indutância e indica problemas de instalação intuitivamente para um diagnóstico simples. O modo de relé atribuído pelo usuário individualmente para 2 saídas SPDT fornece uma adaptação simples a uma infinidade de aplicações. A lógica direcional na versão do loop duplo pode ser usada

DISPONIBOS MODELOS

■ LDD1PA2DU24: detector magnético 1 relé

■ LDD2PA2DU24: 2 detector magnético de relé

CAPÍTULO

■ Indutância de entrada de renda: 20 μH a 1.000 μH

■ sensibilidade ajustável de 10 passos: 0,01% a 1,00 % com potenciômetro

■ Ajuste automático ou manual de frequência de ligação através de 4 canais de frequência de loop ajustável para evitar interferências

■ Aumento automático da sensibilidade (ASB) para a detecção de veículos com alta plataforma

■ Seleção entre modo de falha e modo seguro

■ 2 saídas SPDT selecionáveis para pulso e presença

■ Multicolor Indicador LED para configuração simples e diagnóstico intuitivo

■ LED de estado de loop multicolorido individual para indicar os diferentes estados de loop e falha

■ Capacidade diagnóstica de renda: loop de curto-circuito, circuito de circuito aberto, indutância fora de alcance, interferências entre canais

■ Lógica direcional para loop duplo

■ Ampla faixa de alimentação: 24-240 CA/CC, 45-65 Hz

FUNÇÕES

■ Abertura e encerramento de barreiras de estacionamento. A saída do detector de loop também pode ser usada para ativar a máquina de ticket e a contagem de ocupação.

■ Activação de balões em ruas e acesso/saídas de todos os tipos de instalações.

■ Detecção de veículos nos semáforos, portagens, etc.

■ Lógica direcional para determinar a direção do veículo.

■ Função de realce de sensibilidade automática (ASB) para a detecção de veículos com alta plataforma em estradas ou em fábricas.

■ Ativação de iluminação em alpendres, rampas de estacionamento, etc.

MANUAL

Manual de instruções Carlo Gavazzi LDD
