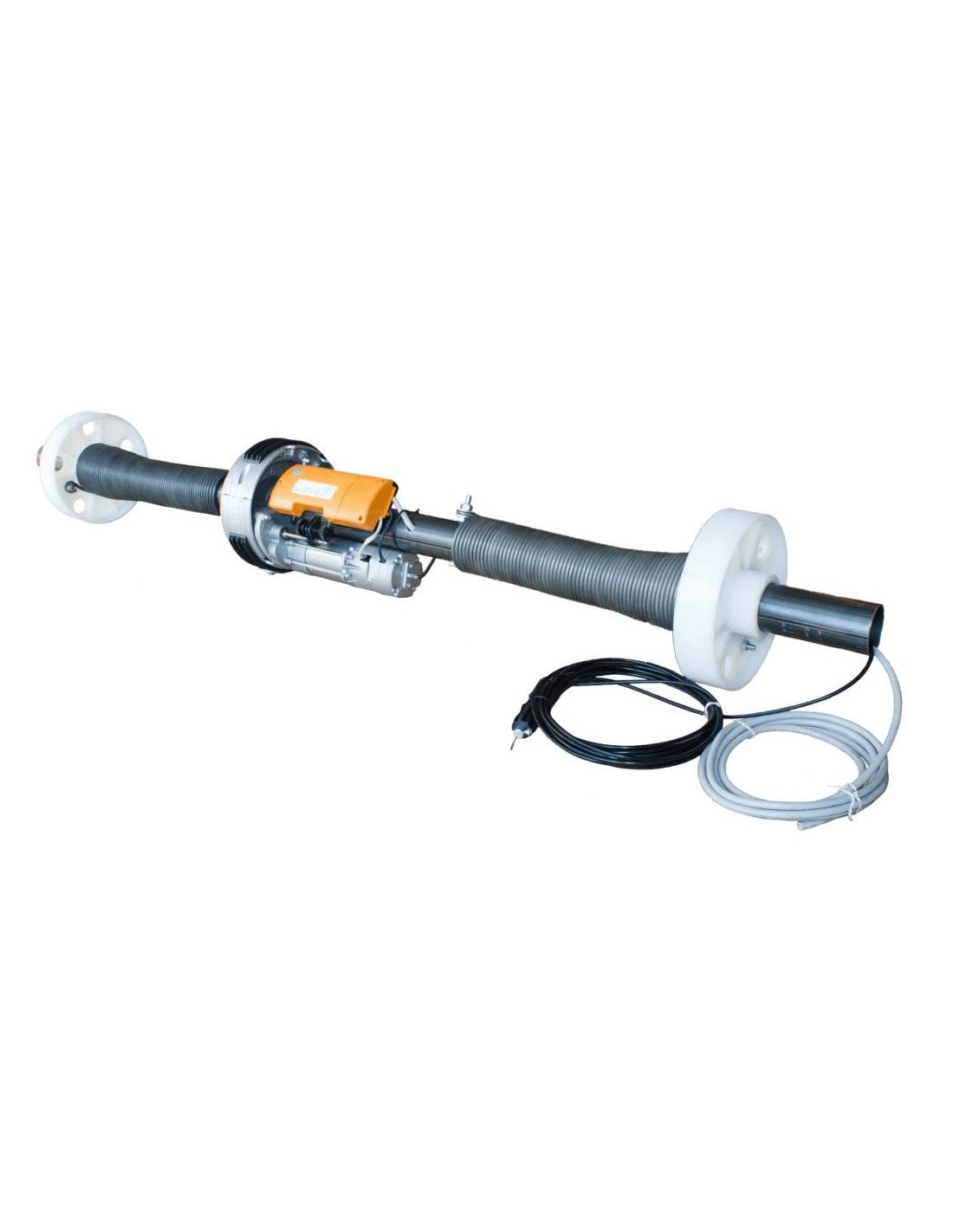

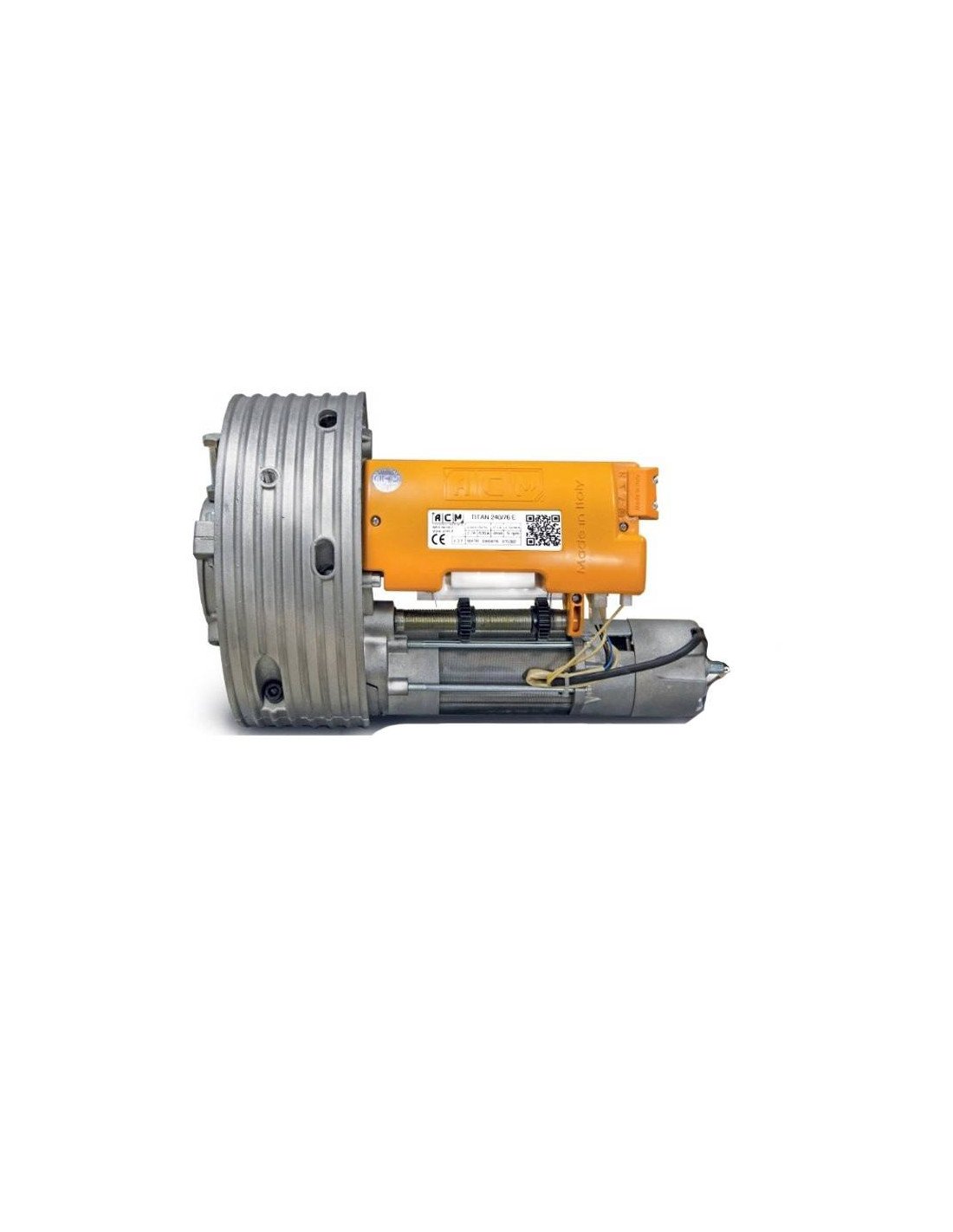

Motor do eixo central ACM para a utilização em veículos automóveis, ideal para motorizar portas comerciais ou garagens privadas.

Não permite bloquear o motor quando a porta está parada ou fechada, no caso de não haver corrente elétrica, pode subir à mão. Recomenda-se a utilização em locais onde NÃO se tem acesso alternativo ao comércio/garagem ou não se pode instalar um desbloqueador de travões externo, uma vez que, quando não há corrente elétrica, pode ser accionado manualmente.

Nota: é importante utilizar dispositivos de segurança (bloques) para poder bloquear a persiana quando fechada.

O motor ACM para portas rolantes dá-nos a possibilidade de realização de manobras mecânicas ou electrónicas por quadro de manobras e receptor com controles remotos.

CARACTERÍSTICAS TÉCNICAS

• Potente motor de 170 Nm. de 630 W a 10 rpm.
• Para acionar persianas de até 170 quilos.
• Máquinas e aparelhos de limpeza (exceto máquinas de limpeza)
• Alimentação por corrente alternada a 220Vac
• Equipado para poleas de 200/220 com adaptadores correspondentes.
• Para acionar persianas de até 9m2.
• Finais mecânicos de corrida de programação simples

" EM EIXOS COM MENOS DE 42 MM DE DIÂMETRO (DEVIDO À SUA PEQUENA ESPESSURA), A SUA INSTALAÇÃO NÃO É RECOMENDADA. DE QUALQUER FORMA NOS ACESSÓRIOS DO PRODUTO PODE ENCONTRAR ADAPTADORES DE EIXO "

• Corpo e coroa de alumínio fundidos em grânulos de aço
• Deslizamento da coroa sobre rolamentos
• eixo de transmissão sobre dois rolamentos esféricos
• Motor assíncrono a 4 polegadas. : 1.400 rpm.
• Classe de isolamento: B
• Proteção térmica no motor: 160° C.
• Topo com parafuso de fácil regulação
• Altura máxima do fecho: 6 metros
• Cabo de alimentação eléctrica: 4x1 mm2 para Unititan
• Temperatura de funcionamento: -20° C. + 85oc.
• Disposição para a aplicação do P-PBM-P115.

MANUAL

Manual de instalação ACM Titânio 170 Kg

MONTAGEM EM VÍDEO
