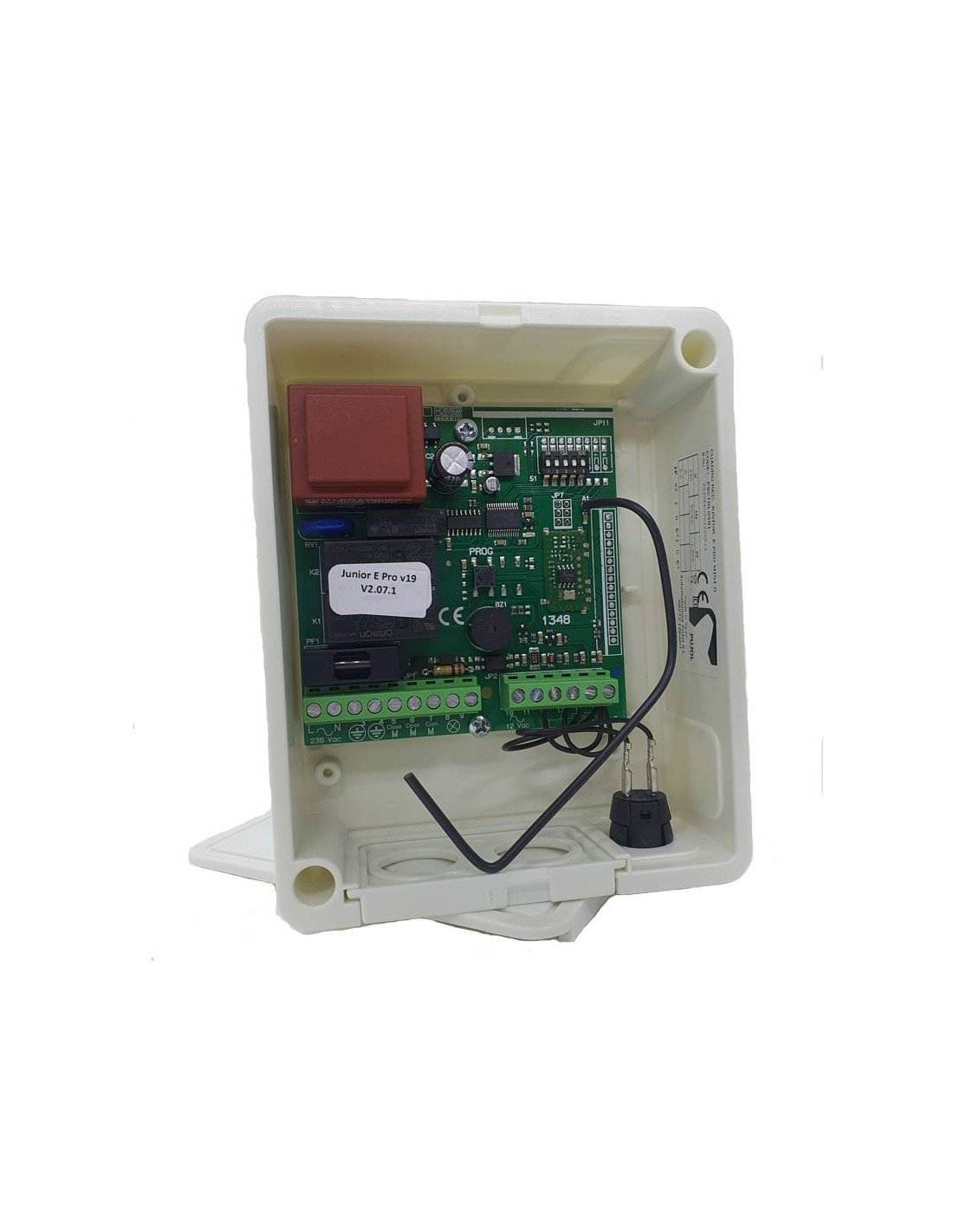

QUADRO DE MANOBRAS PUJOL JUNIOR

Painel de controlo PUJOL JUNIOR monofásico 230Vac para persianas ou portas rolantes incorporando receptor de radiofrequência de código aberto compatível com emissores PUJOL VARIOCODE com frequência 433 MHz.

PRINCIPAIS CARACTERÍSTICAS PUJOL JUNIOR

• Entrada de manobra protegida com diodos Zener. Proteção de entrada de alimentação e motor por fusível 6A.
• LED indicador de rede elétrica.
• Entrada do botão alternativo.
• Entrada de célula fotovoltaica de segurança e banda anti-esmagamento.

OPERAÇÃO QUADRO DE MANOBRAS PUJOL JUNIOR

As manobras do automatismo são executadas através do botão alternativo ou com um emissor RollingCode 433,92 MHz. A manobra termina quando ocorrer qualquer das seguintes condições: por activação do FC correspondente ou por conclusão do tempo de funcionamento. Os finais de corrida não têm ligação com o quadro. O tempo de funcionamento é programável até um máximo de 2 minutos e 30 segundos e é de segurança. O tempo de fechamento automático também é programável até 3 minutos e regula o tempo de espera antes de executar automaticamente a manobra de fechamento.

Um emissor RollingCode e o botão alternativo realizam a mesma função. Se a porta está a abrir, ao pressionar o emissor ou o botão alternativo, ele pára, se voltarmos a pressionar fechar, se voltarmos a pressionar parar, se voltarmos a pressionar abrir, e assim por diante.

SELEÇÃO DE OPÇÕES PUJOL JUNIOR

1. SE. TIMER/AUTO-CLOSING

ON fechamento automático temporizado.

Desligado Não há desligamento automático

2. TEMPO DE PROGRAMAÇÃO

ON programação do tempo de funcionamento

OFF programação de tempo desativada

3. PROGRAMAÇÃO POR RÁDIO

ON programação via rádio de novas emissoras permitida

OFF programação via rádio desativada

4. HOMEM PRESENTE

ON para fechar, deve ser mantido pressionado o botão ou o alternativo. Se não continuar a pressionar, a manobra para.

OFF funcionamento normal.

Nota: Em funcionamento normal, instalar um dispositivo de segurança para proteger a borda do fecho.

5. CONFIGURAÇÃO DE ENTRADA LATERAL

ON Lato de segurança verificado tipo 8k2.

OFF Lato não verificado, contacto NC.

ESQUEMA PUJOL JUNIOR

MANUAL PUJOL JUNIOR

Manual de instruções Pujol Junior E Pro
