Junior Pujol Manobers

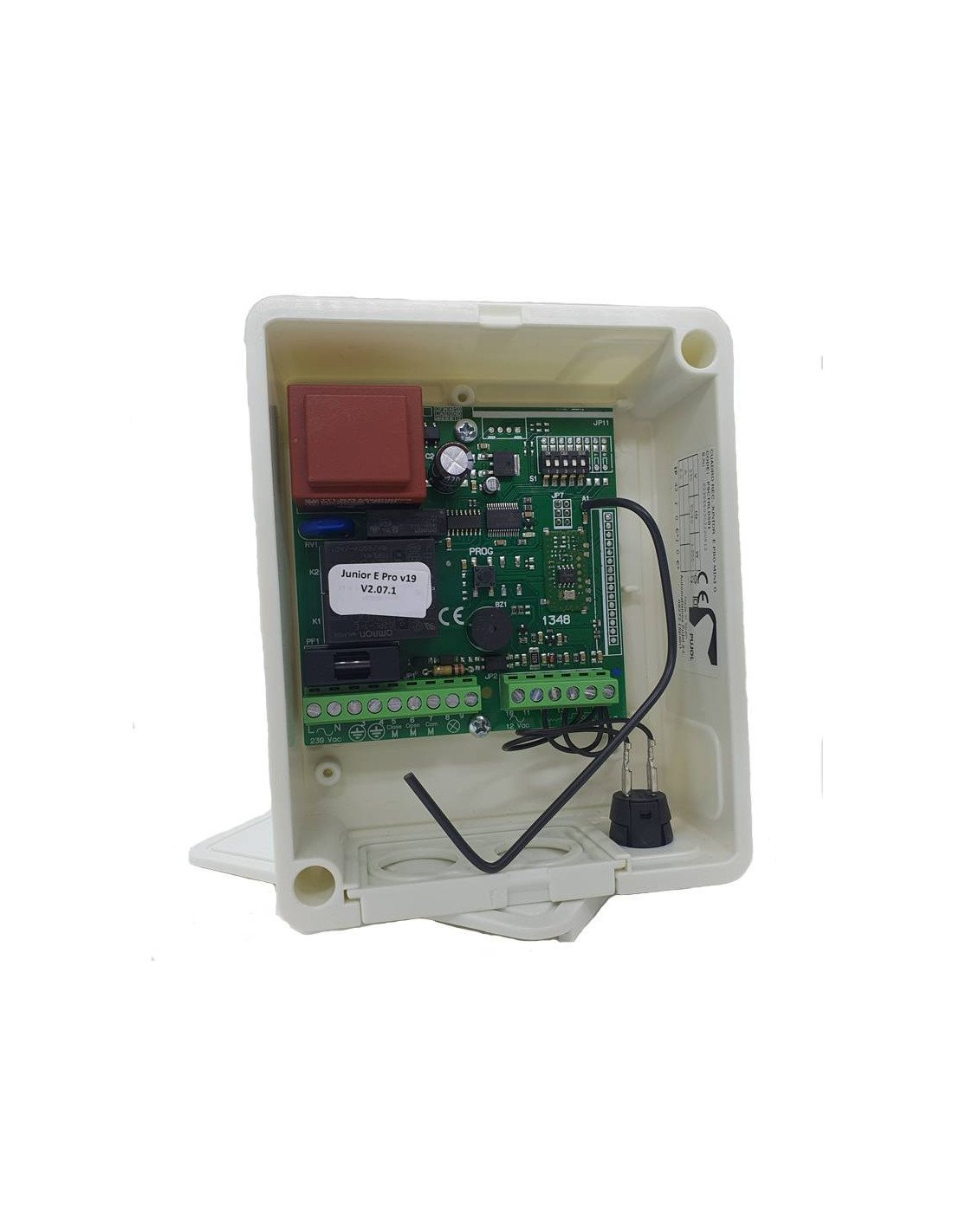

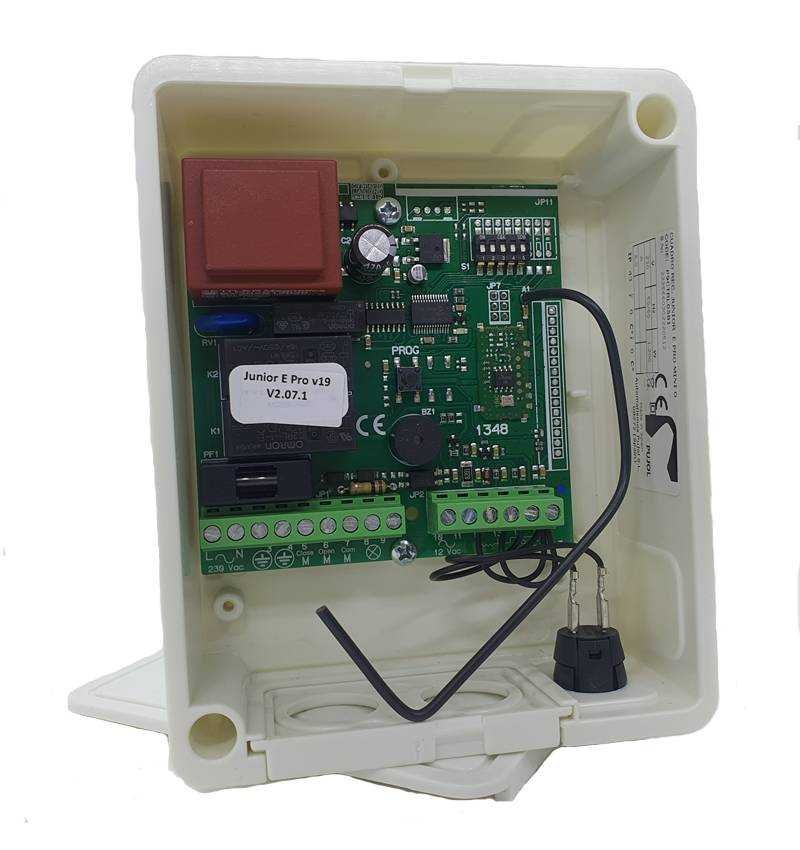

230VAC Boîte de commande Pajol de contrôle monophasé pour volets rouleaux ou portes qui incorporent le récepteur Radiofrequency avec open source compatible avec les émetteurs Variocode Pujol Souvent 433 MHz.

Caractéristiques principales Pujol Junior

• Entrée de manœuvre protégée avec des diodes Zener. Puissance et moteur de protection d'entrée au moyen de fusibles 6a.
• Indicateur de réseau électrique LED.
• Entrée de poussée alternative.
• Entrée de la photochargie et de la bande anti-concassée.

Operation Manœuvre Box Pujol Junior

Les manœuvres d'automatisation sont exécutées par le bouton-poussoir alternatif ou avec un émetteur de rouleau 333,92 MHz. La manœuvre se termine lorsque l'une des conditions suivantes se produit: par l'activation du FC correspondant ou à la fin de la durée de fonctionnement, la course finie sans connexion à la table. Le temps de fonctionnement est programmable jusqu'à 2 minutes et 30 secondes maximum et est un temps de sécurité. La durée de fermeture automatique est également programmable jusqu'à un maximum de 3 minutes et régule le temps d'attente avant d'exécuter automatiquement la manœuvre de fermeture.

Un émetteur de rouleau et le bouton-poussoir alternatif effectue la même fonction. Si la porte s'ouvrit, appuyez sur l'émetteur ou l'arrêt de la poussée alternative, si nous appuyons sur la fermeture, si nous appuyons à nouveau, si nous appuyions, il s'ouvre, et ainsi de suite.

Sélection d'options Pujol Junior

1. Minuterie / fermeture automatique

Sur la fermeture automatique chronométrée.

OFF Aucun fermeture automatique

2. Minuterie de programmation

Sur la programmation du temps de fonctionnement

Programmation temporelle désactivée

3. Programmation par radio

Sur la programmation par radio de nouveaux émetteurs autorisés

Hors programmation via la radio désactivée

4. Homme présent

Sur la fermeture, le bouton ou l'alternative doit être conservé. Si la manœuvre n'est pas sous pression, elle s'arrête.

Hors fonctionnement normal.

Remarque: En fonctionnement normal, installez un périphérique de sécurité pour protéger le bord de fermeture.

5. Configuration d'entrée latérale

Sur le côté de la sécurité vérifié de type 8K2.

Côté non vérifié, contact NC.

Schéma pujol junior

Pujol manuel junior

Manuel Pujol Junior et pro
