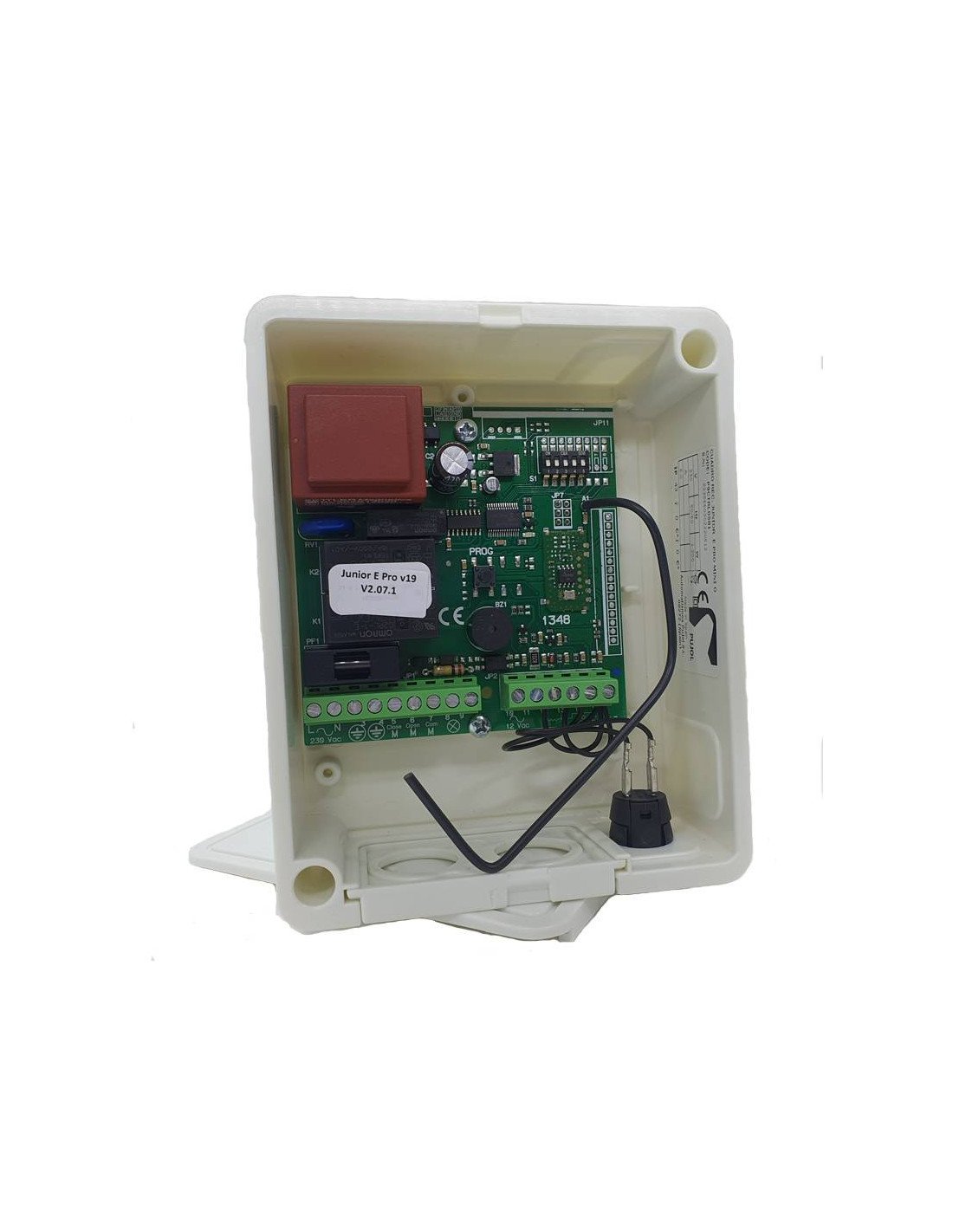

CUADRO DE MANIOBRAS PUJOL JUNIOR

Cuadro de control PUJOL JUNIOR monofásico 230Vac para persianas o puertas enrollables que incorpora receptor de radiofrecuencia con código abierto compatible con emisores PUJOL VARIOCODE con frecuencia 433 MHz.

CARACTERÍSTICAS PRINCIPALES PUJOL JUNIOR

• Entrada de maniobra protegida con diodos Zener. Protección de entrada alimentación y motor mediante fusible 6A.
• LED de indicador de red eléctrica.
• Entrada de pulsador alternativo.
• Entrada de fotocélula de seguridad y banda anti aplastamiento.

FUNCIONAMIENTO CUADRO DE MANIOBRAS PUJOL JUNIOR

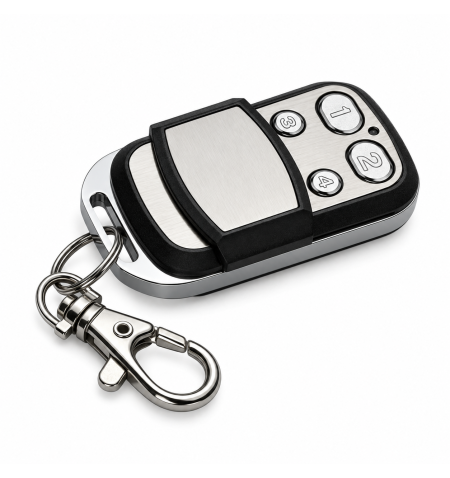

Las maniobras del automatismo se ejecutan mediante el pulsador alternativo o bien con un emisor RollingCode 433,92 MHz. La maniobra finaliza al darse cualquiera de las siguientes condiciones: por la activación del FC correspondiente o por la finalzación del tiempo de funcionamiento. Los finales de carrera NO tienen conexión al cuadro. El tiempo de funcionamiento es programable hasta un máximo de 2 minutos y 30 segundos y es un tiempo de seguridad. El tiempo de cierre automático también es programable hasta un máximo de 3 minutos y regula el tiempo de espera antes de ejecutar automáticamente la maniobra de cierre.

Un emisor RollingCode y el pulsador alternativo realizan la misma función. Si la puerta está abriendo, al pulsar el emisor o pulsador alternativo se para, si volvemos a pulsar cierra, si volvemos a pulsar para, si volvemos a pulsar abre, y así sucesivamente.

SELECCIÓN DE OPCIONES PUJOL JUNIOR

1. SE. TIMER/AUTO CLOSING

ON Cierre automático temporizado.

OFF No hay cierre automático

2. TIMER DE PROGRAMACIÓN

ON programación de tiempo de funcionamiento

OFF programación de tiempos deshabilitada

3. PROGRAMACIÓN MEDIANTE VIA RADIO

ON programación via radio de nuevos emisores permitida

OFF programación via radio inhabilitada

4. HOMBRE PRESENTE

ON para cerrar, se debe de mantener presionado el pulsador o el alternativo. Si no se mantiene presionado la maniobra se detiene.

OFF funcionamiento normal.

Nota: en el funcionamiento normal, instalar un dispositivo de seguridad para proteger el borde de cierre.

5. CONFIGURACIÓN ENTRADA LATERAL

ON Lateral de seguridad verificado tipo 8k2.

OFF Lateral no verificado, contacto NC.

ESQUEMA PUJOL JUNIOR

MANUAL PUJOL JUNIOR

Manual de instrucciones Pujol Junior E Pro
