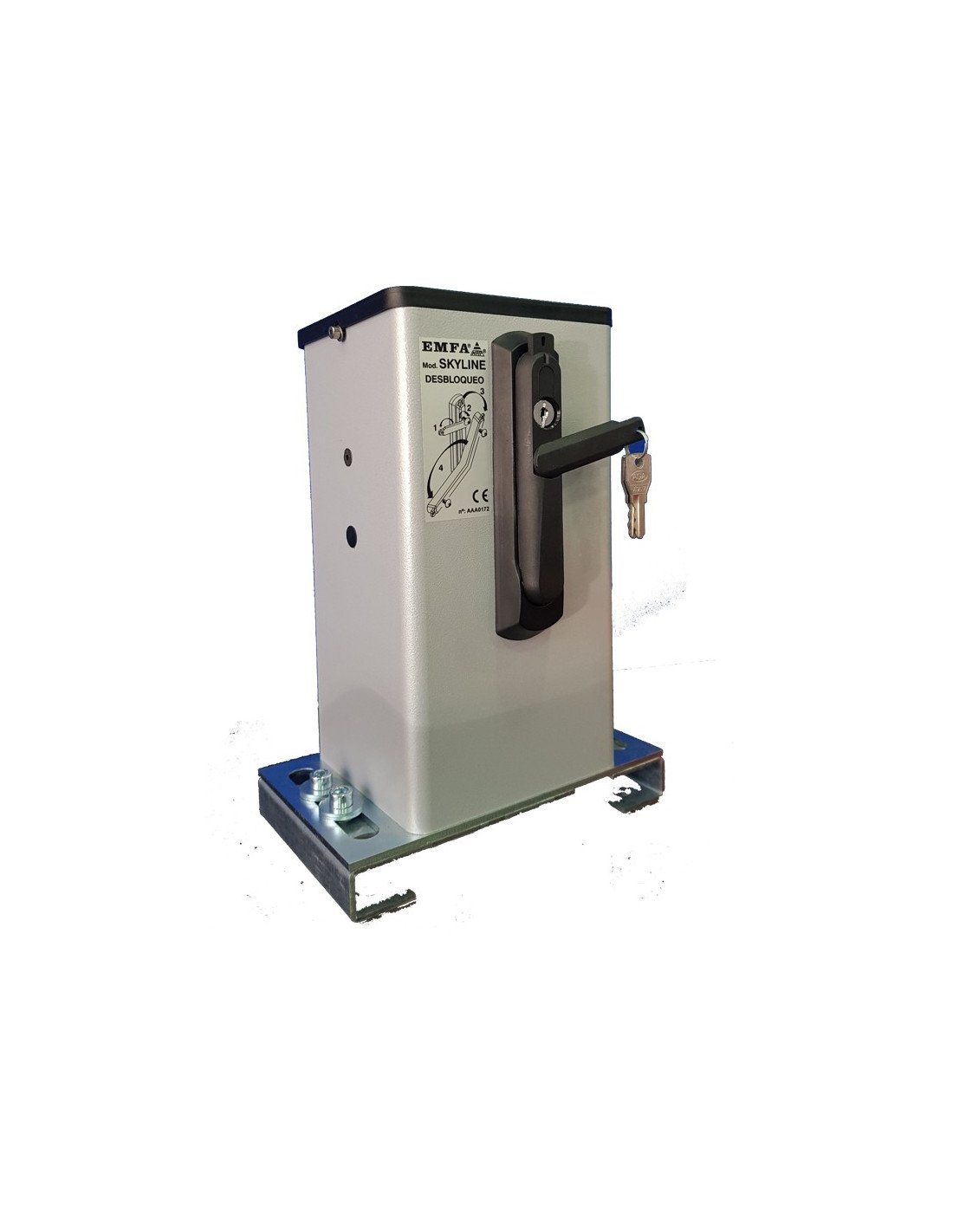

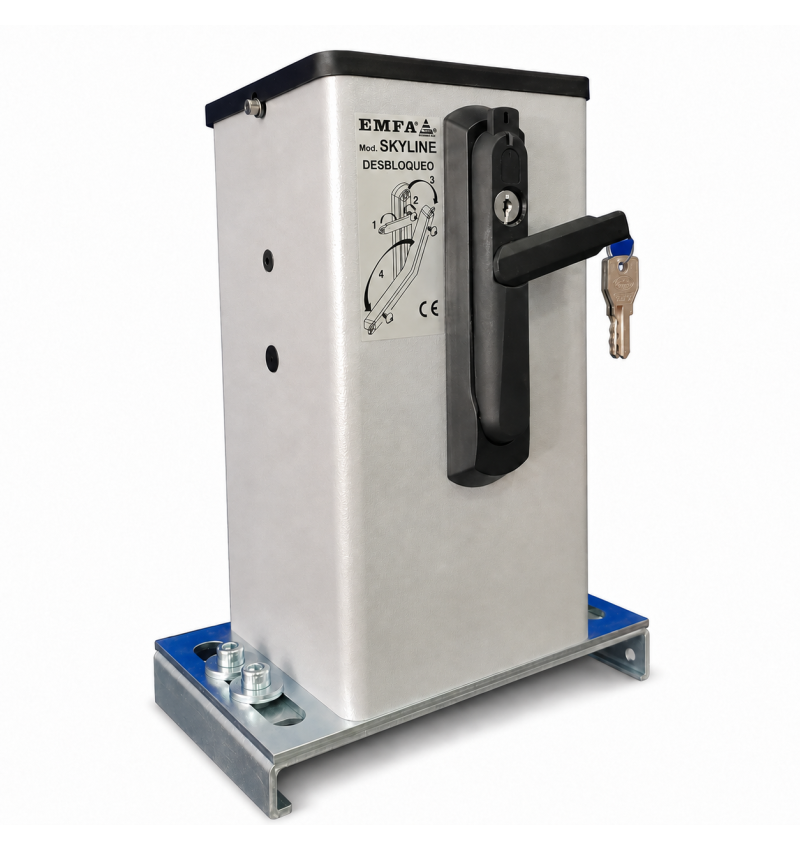

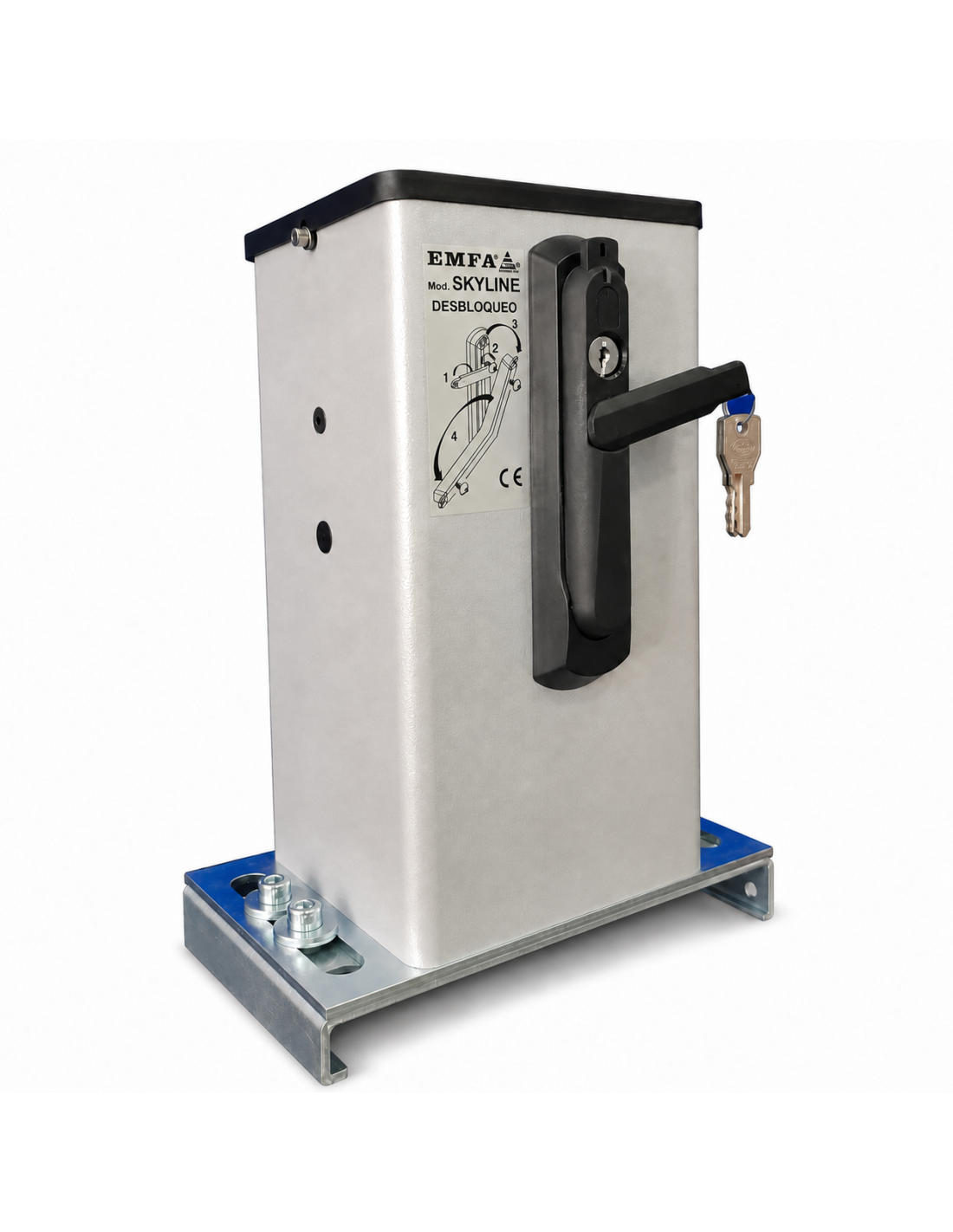

Motor EMFA modelo SKYLINE a 24 V, para cancelar corridas residencial ou industrial até 600 kg. O modelo Plus equipamento tem um sistema que permite que o piñão oscile e se adapte às irregularidades do fecho, mesmo em desniveis de até 35 mm. Recomenda-se a instalação do SKYLINE PLUS a partir de 4 m de comprimento.

Isto permite soldar o fecho na porta antes de levá-lo para o local onde será instalado, desta forma não será necessário estar ao ar livre ou colocar o equipamento em primeiro lugar durante a automação.

Além disso, o modelo Skyline Plus é equipado com um sistema inovador desenvolvido pela Emfa Map denominado “Contact Plus”, um sistema de rolamento superior que permite que este esteja sempre em contacto com a superfície do fecho e que absorve os esforços produzidos pelo piñão e neutraliza grande parte da força exercida por este, liberando desta forma as tensões que possam aparecer nas uniões entre o fecho e a porta.

A configuração deste sistema “Contact Plus é muito simples, basta ajustar o Contact Plus através do parafuso regulador exercendo uma ligeira pressão do mesmo sobre a parte superior do fecho. Não . Deste modo, o sistema já estará corretamente configurado para o modelo de cadeado utilizado.

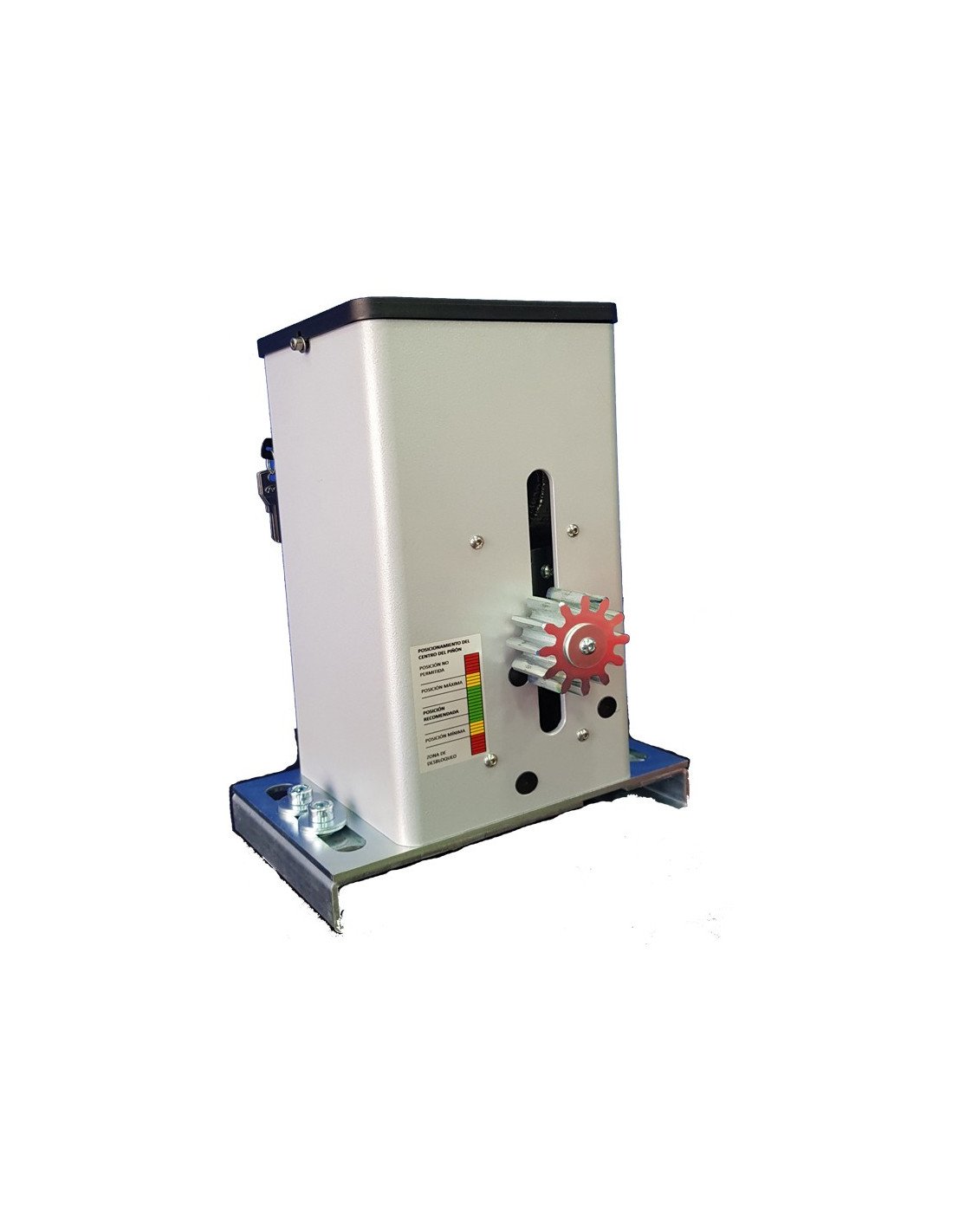

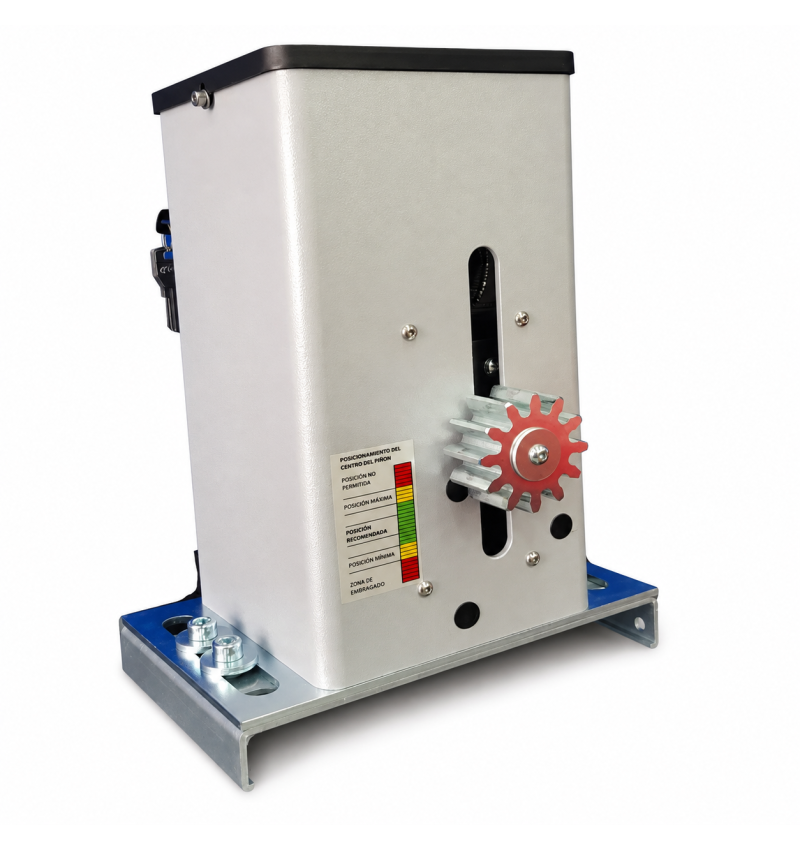

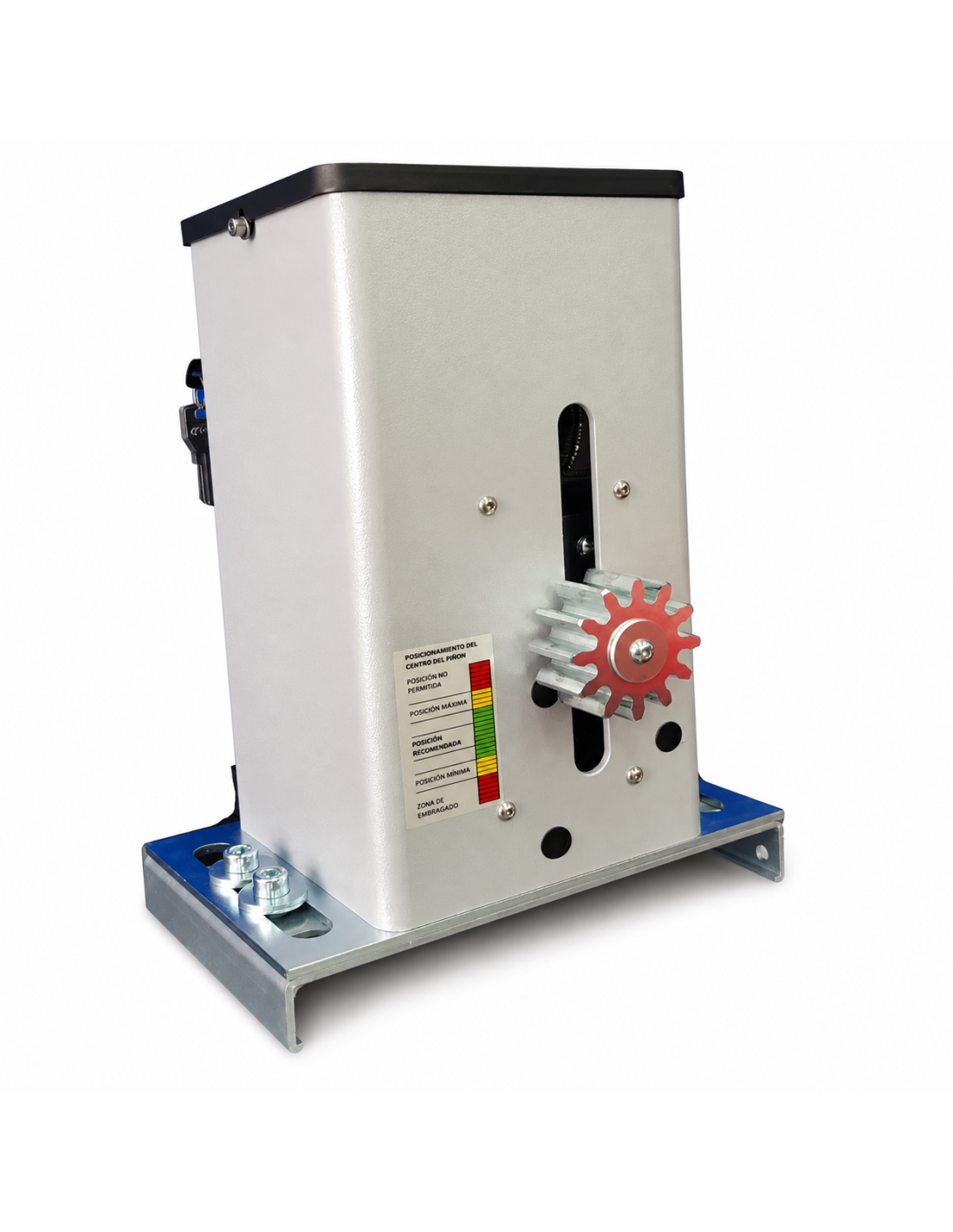

Como valor acrescentado na facilidade de instalação do motor, o equipamento também incorpora um adesivo dianteiro que marca os níveis de situação do centro do piñão para colocá-lo na posição desejada, tendo em conta os limites de oscilação deste, bem como as medidas a respeitar para poder desbloquear o equipamento.

O modelo Skyline pode ser usado com qualquer tipo de fecho o modelo Skyline Plus, equipado com a tecnologia Contact Plus”, permite a utilização com qualquer tipo de cremallera M4 com ou sem grampos, de nylon ou de ferro, mas com alturas compreendidas entre 20 mm e 35 mm, desde que a superfície de contacto entre a parte superior da cremallera e o Contact Plus seja lisa e livre de obstáculos.

CARACTERÍSTICAS TÉCNICAS

• Alimentação: 230 V AC de 50 a 60 Hz
• Alimentação do motor: 24Vdc
• Potência nominal do motor: 57W
• Par nominal9Nm
• Intensidade: 5 A
• Velocidade: 8 mts/min - 11 mts/min
• Funcionamento do serviçoColectivo:
• Proteção: IP44
• Anti-esmagamento
• Peso6 kg
• Pinhão arrastar: módulo 4 ; z: 12
• Peso da porta: 600 kg
• Arrastão: 60 kg
• Fim de carreiraEncoder

MANUAL

Manual de instruções EMFA Skyline
