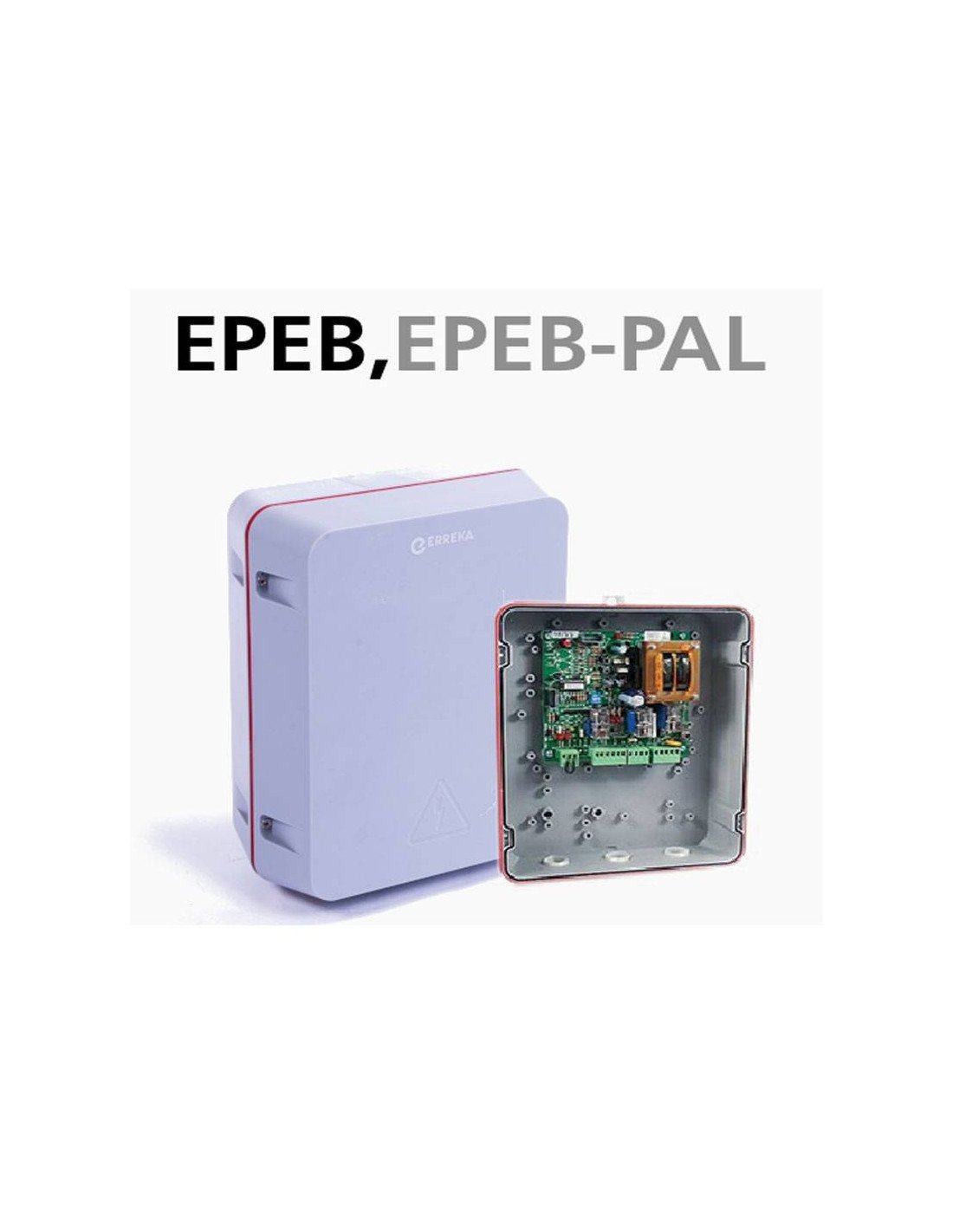

Central de comando Erreka EPEB com encoder para portões basculantes 230 V

Name: Central de comando Erreka EPEB com encoder para portões basculantes 230 V
Brand: Erreka
SKU: EPEB-PAL
Price: 138 EUR
Availability: InStock

Referência EPEB-PAL

138,00 €

Sem IVA

166,98 €

com IVA

Central de comando Erreka EPEB para um motor basculante monofásico de 230 V com encoder. Permite memorizar o percurso, selecionar o funcionamento automático ou semiautomático e ajustar o tempo de espera antes do fecho. Dispõe de entrada de segurança, saída para fechadura elétrica de 12 V CC e ligação para recetor de rádio de encaixe.

Modelo Erreka EPEB / EPEB-PAL

Enviamos seu pedido em 24/72 horas

Pagamento seguro: Cartão, Transferência bancária, Bizum

Envio rápido de Espanha Exceto volumoso

Central de comando Erreka EPEB com encoder para portões basculantes

A Erreka EPEB, designada EPE-B na documentação do fabricante, é uma central de comando para controlar um motor basculante monofásico de 230 V com encoder.

Permite memorizar o percurso do portão e configurar o funcionamento através de interruptores DIP e de um potenciómetro de tempo de espera. Inclui botões de manobra na placa e indicadores LED para verificar o estado de diferentes entradas e alimentações.

Funções principais

Memorização do percurso: procedimento de aprendizagem da abertura e do fecho através do interruptor DIP3 e do botão ST1.
Funcionamento automático: o portão fecha após decorrer o tempo de espera configurado.
Funcionamento semiautomático: o portão permanece aberto até receber uma nova ordem de manobra.
Tempo de espera ajustável de 3 a 60 segundos através do potenciómetro T.E.
Impulso de retrocesso selecionável: executa um breve impulso de fecho antes da abertura para facilitar a libertação da fechadura elétrica.
Entrada de segurança FT1: se for ativada durante o fecho, o portão para, inverte o movimento e abre completamente.
Ligações para recetor de rádio de encaixe e placa de semáforo.

Características técnicas

Característica	Detalhe
Marca / modelo	Erreka EPEB / EPE-B
Aplicação	Um motor para portão basculante com encoder compatível
Alimentação	230 V CA monofásica · 50 Hz
Ligação do encoder	Dois sinais: S1 e S2, massa GND e alimentação V+
Programação e ajustes	Interruptores DIP, botões e potenciómetro T.E.
Modos de funcionamento	Automático e semiautomático
Tempo de espera para fecho automático	Ajustável de 3 a 60 segundos
Entrada de comando	ST1 / A.T. para ordem de abertura total
Entrada de segurança	FT1 / S.EXT para fotocélula ou outro dispositivo de segurança compatível
Saída para periféricos AUX	24 V CA · 0,35 A
Saída para fechadura elétrica EC	12 V CC · Ativação durante 3 segundos no início da abertura
Contacto para luz de garagem LG	Livre de potencial · Fecha durante 3 segundos no início da manobra
Rádio	Conector para recetor de encaixe com descodificador e memória · Utiliza apenas o primeiro canal
Semáforo	Conector para placa SMF
Proteções da central	Fusível F0 de 3 A e fusíveis rearmáveis F2 e F3 de 1 A
Controlo e sinalização	LED de estado, botões de manobra e interruptor geral

Recetor de rádio e acessórios

Para utilizar comandos à distância, é necessário ligar um recetor de encaixe compatível com descodificador e memória. A compatibilidade com emissores de código fixo trinário ou código variável depende do recetor instalado. A central utiliza apenas o primeiro canal; o segundo canal de um recetor de dois canais não tem função nesta ligação.

Dispõe também de ligação para uma placa de semáforo SMF e de um contacto LG destinado a acionar um temporizador externo de iluminação. A existência destas ligações não implica que os acessórios estejam incluídos no fornecimento.

Luz de garagem: LG é um contacto livre de potencial que fornece um impulso de 3 segundos. Para controlar a iluminação durante um período determinado, deve ser ligado a um temporizador externo adequado.

Compatibilidade e versão

Destinada a instalações basculantes com motor monofásico de 230 V e encoder compatível de dois sinais. Antes de substituir uma central existente, devem ser verificadas as ligações do motor, do encoder e dos acessórios.

Versão documentada: características baseadas no guia Erreka MSA-120/00, aplicável à EPE-B com firmware FSTAND3 ou posterior. Em versões anteriores, algumas funções podem ser diferentes.

Diferença em relação à EPEB-PAL: na EPEB, o interruptor DIP2 configura o impulso de retrocesso para libertar a fechadura elétrica. A seleção de paragem alternativa descrita para a EPEB-PAL corresponde a essa outra versão.
