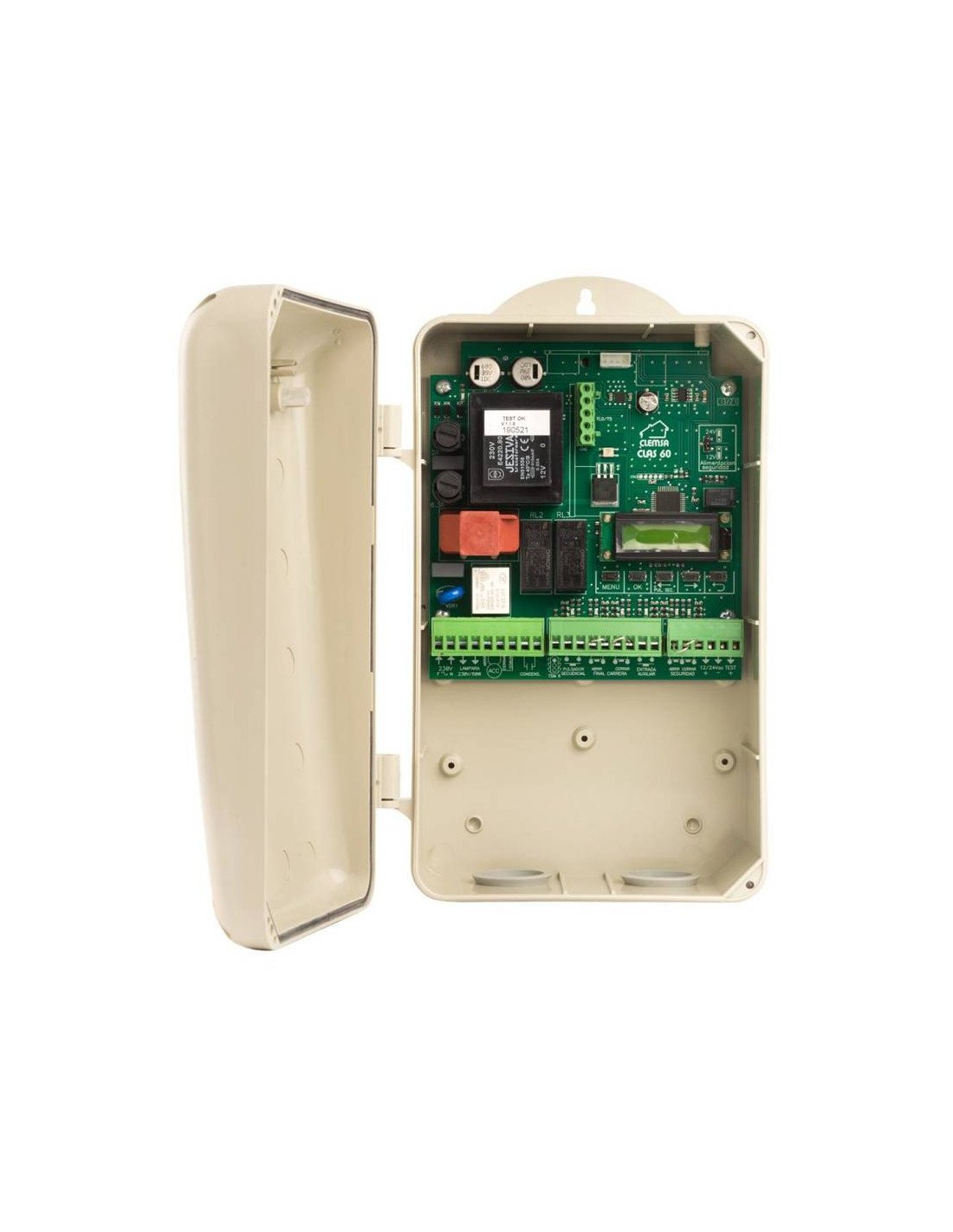

Cuadro de control Clemsa CLAS60 para motores basculantes y correderas a 230Vac, con una potencia máxima de 1000W. La programación se realiza mediante Display LCD.

Dispone de zócalos para conectar tarjetas Receptoras, de Semáforo o Luz de Garaje.

CARACTERÍSTICAS

✓ Carga máxima del motor 1000 W.

✓ Lógicas de funcionamiento selecionables: automática, semiautomática, manual.

✓ Tiempos de apertura y cierre, retardos en apertura y cierre, cierre y apertura peatonal programables de 0 a 256 s.

✓ Funciones programables: Paro en apertura, inversión al cierre, cierre por fotocélula, preaviso, golpe de inversión, tiempos parciales, cierre retorno corriente, chqueo fotocélula.

✓ Salida de accesorios 12/24 Vac.

✓ Salida de lampara señalización 230V y semáforo TSM 6.

✓ Conector para tarjetas auxiliares y receptores Clemsa.

✓ Programación por Display LCD.

✓ Protección IP 54.

✓ Temperatura de funcionamiento -20ºC a +55ºC.

CARACTERÍSTICAS TÉCNICAS CLEMSA CLAS 60

Alimentación: 230 Vac 50 - 60 HZ

Tipo accionamiento: 230 Vac

Potencia máxima accionamiento: 1000 W

Salida accesorios: 12/24 Vac - 25 W

Lámpara de señalización: 230 V 60W

Lógicas de funcionamiento: Manual, semiautomático, automático

Tiempo de apertura/cierre/pausa: Programable 0 - 256 s

Retardo en apertura / Retardo en cierre: Programable 0 - 256 s

Cierre y apertura peatonal: Programable 0 - 256 s

Entradas: Pulsador, seguridad, Final de carrera, Auxiliar, Condesadores, accionamientos

Salidas: Lámpara señalización, Tarjeta semáforo TSM6, Test, alimentación accesorios

Funciones programables: Paro en apertura, inversión al cierre, cierre por fotocélula, preaviso, golpe de inversión, tiempos parciales, cierre retorno corriente, chequeo fotocélula

Tarjetas auxiliares: Luz de garaje: TLG 23, Semáforos: TS 23, Receptor: RNE 248 - TD 420 - RMV 1 - RMV 2 - RMK 1 - RMK 2 - TMK 1 - TMK 2

Programación: Display LCD

Protección: IP 54

Temperatura ambiente de funcionamiento: –20 a +55 ºC

CONEXIONADO CLEMSA CLAS 60

MANUAL
