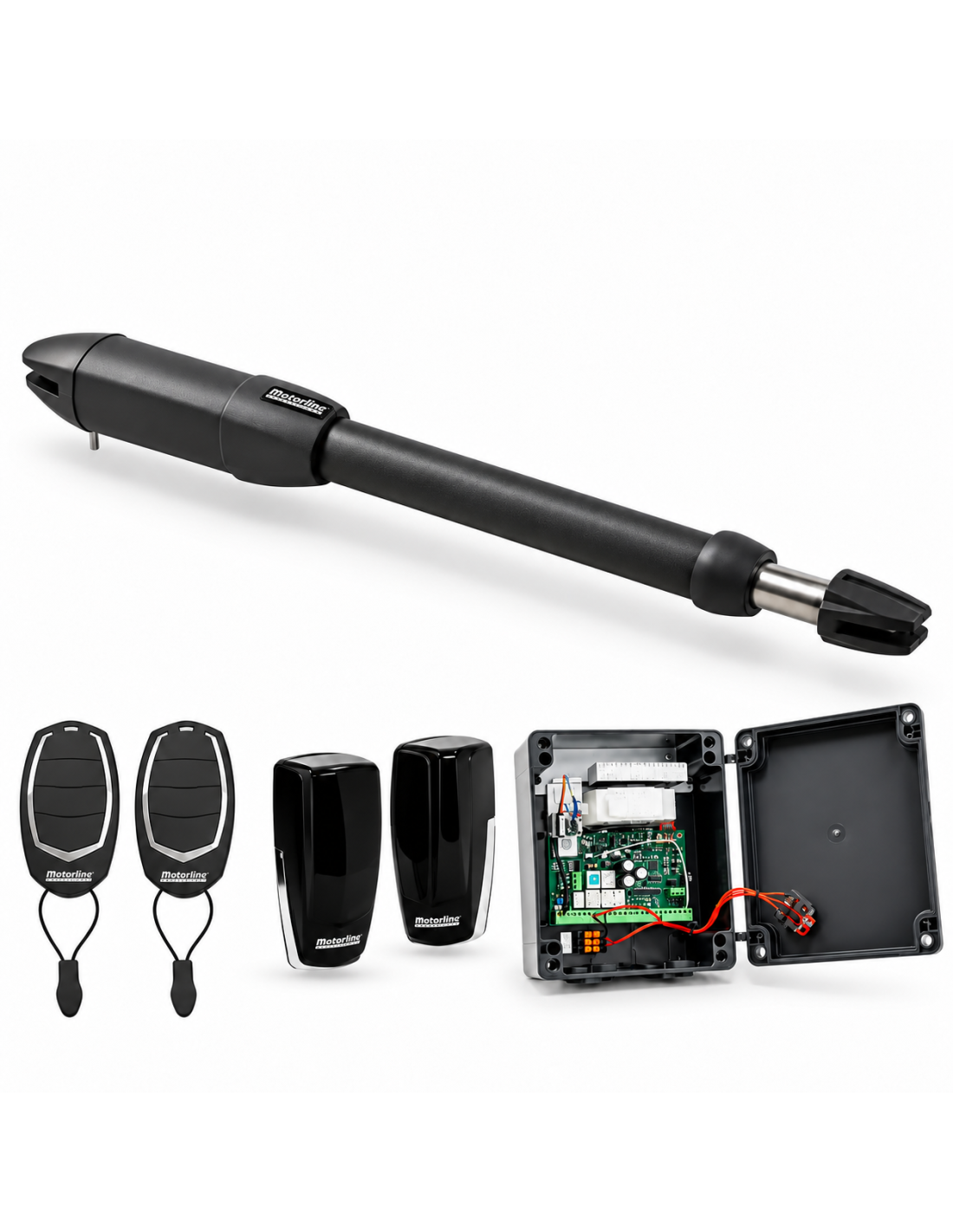

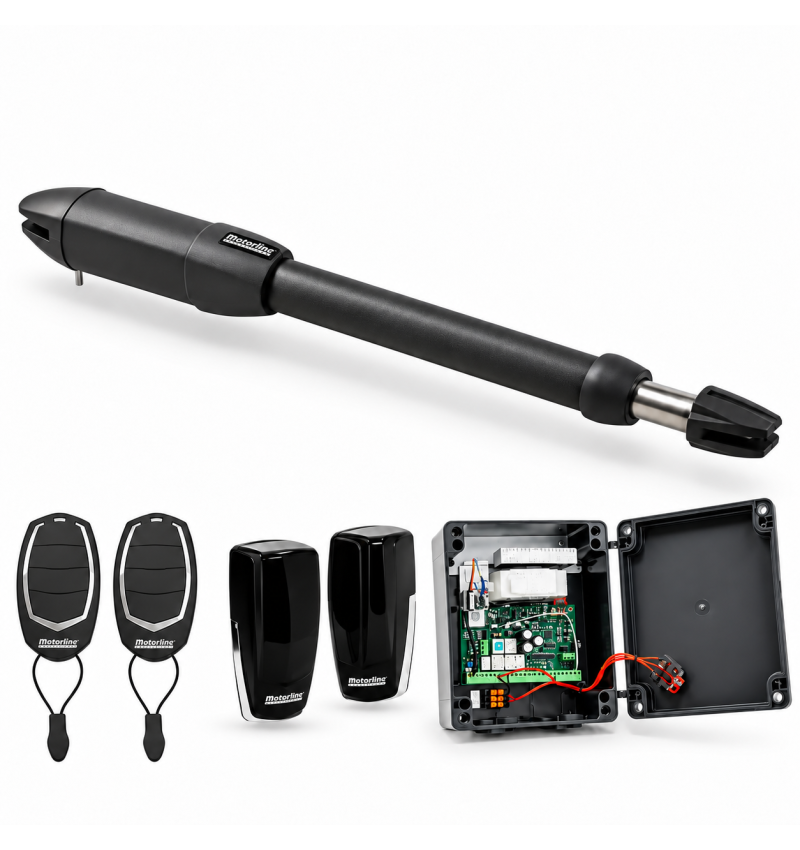

Kit Motorline PUMA 24V para puerta batiente de 1 hoja hasta 1,8 m

Kit Motorline PUMA 24V para puerta batiente de 1 hoja

El Kit Motorline PUMA para 1 hoja está diseñado para la automatización de puertas batientes residenciales de una hoja, mediante un motor electromecánico de 24 Vdc.

El Motorline PUMA combina un diseño compacto con una estructura de aluminio y un consumo reducido de tan solo 2 A, ofreciendo una solución eficiente y fiable para la motorización de puertas batientes.

El motor desarrolla una potencia nominal de 50 W y dispone de una fuerza máxima de bloqueo de 2200 N, con una velocidad de apertura de 20 mm/s.

Está indicado para hojas de hasta 1.800 mm sin electrocerradura. Para hojas de hasta 2.000 mm debe utilizarse una electrocerradura.

Longitud máxima de la hoja

✓ Hasta 1,80 m sin electrocerradura.

✓ Hasta 2,00 m utilizando electrocerradura.

El PUMA utiliza una estructura compacta con componentes de aluminio y un brazo telescópico diseñado para facilitar su integración en diferentes tipos de puertas batientes residenciales.

Su diseño combina el cuerpo del motor, reductor planetario, brazo telescópico y soportes de fijación delantero y trasero.

✓ Motor electromecánico de 24 Vdc.

✓ Potencia nominal de 50 W.

✓ Consumo nominal de 2 A.

✓ Fuerza máxima de bloqueo de 2200 N.

✓ Velocidad de apertura de 20 mm/s.

✓ Carrera útil de 400 mm.

✓ Estructura compacta y componentes de aluminio.

✓ Desbloqueo manual mediante llave.

✓ Grado de protección IP54.

✓ Diseñado para uso residencial.

El Motorline PUMA dispone de desbloqueo manual mediante llave. En caso de necesidad, la llave permite bloquear o desbloquear el motor para poder mover manualmente la puerta.

La longitud total indicada por el fabricante es de aproximadamente 1.272 mm, con una carrera útil del actuador de 400 mm.

Antes de realizar la instalación es importante comprobar el espacio disponible en el pilar y en la hoja y respetar las cotas indicadas en el manual.

Importante para la instalación

La instalación debe realizarse respetando las cotas X, Y y W indicadas por Motorline para conseguir el ángulo de apertura y funcionamiento adecuados.

Deben instalarse topes mecánicos de apertura y cierre antes de que el motor complete su carrera.

Antes de conectar el automatismo, compruebe manualmente que la hoja se desplaza con suavidad y sin impedimentos mecánicos.

Consulte el manual de instalación para comprobar las cotas de montaje, procedimientos de instalación, desbloqueo, mantenimiento y resolución de averías.

Ver manual de instrucciones Motorline PUMA
