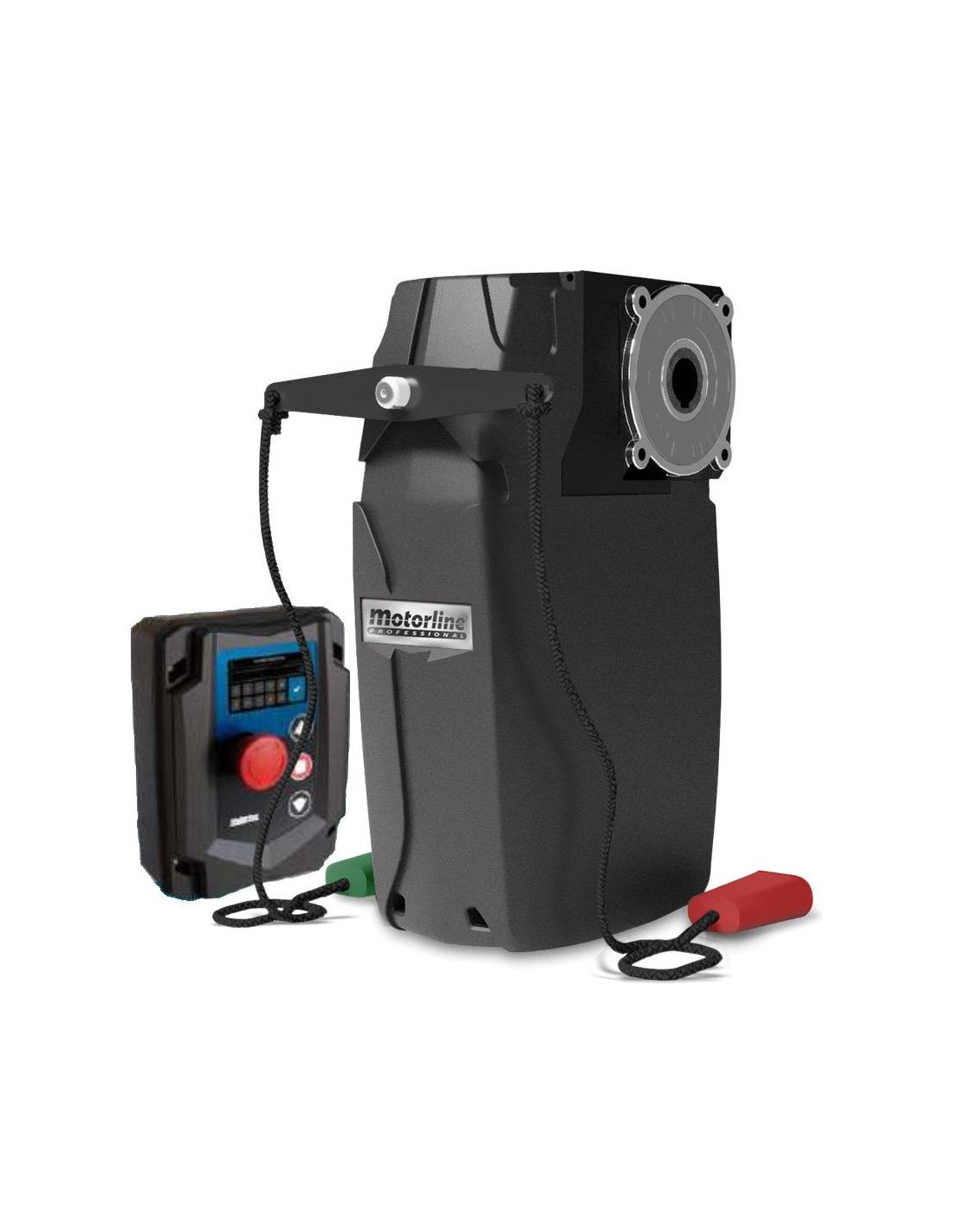

Motorline KVM | Motor de tracción al eje con tecnología Brushless

KVM305 | KVM310 | KVM315

La gama KVM Serie 300 automatiza portones seccionales de hasta 40 m², combinando robustez, seguridad y funcionamiento silencioso.

Disponible en las versiones KVM305 y KVM310 (36V, compatible con baterías de respaldo) y KVM315 (con alto par para portones pesados), integra un motor brushless con encoder absoluto, garantizando la máxima precisión y baja necesidad de mantenimiento.

Características técnicas

Datos Técnicos (MC93-300)

Modelos disponibles

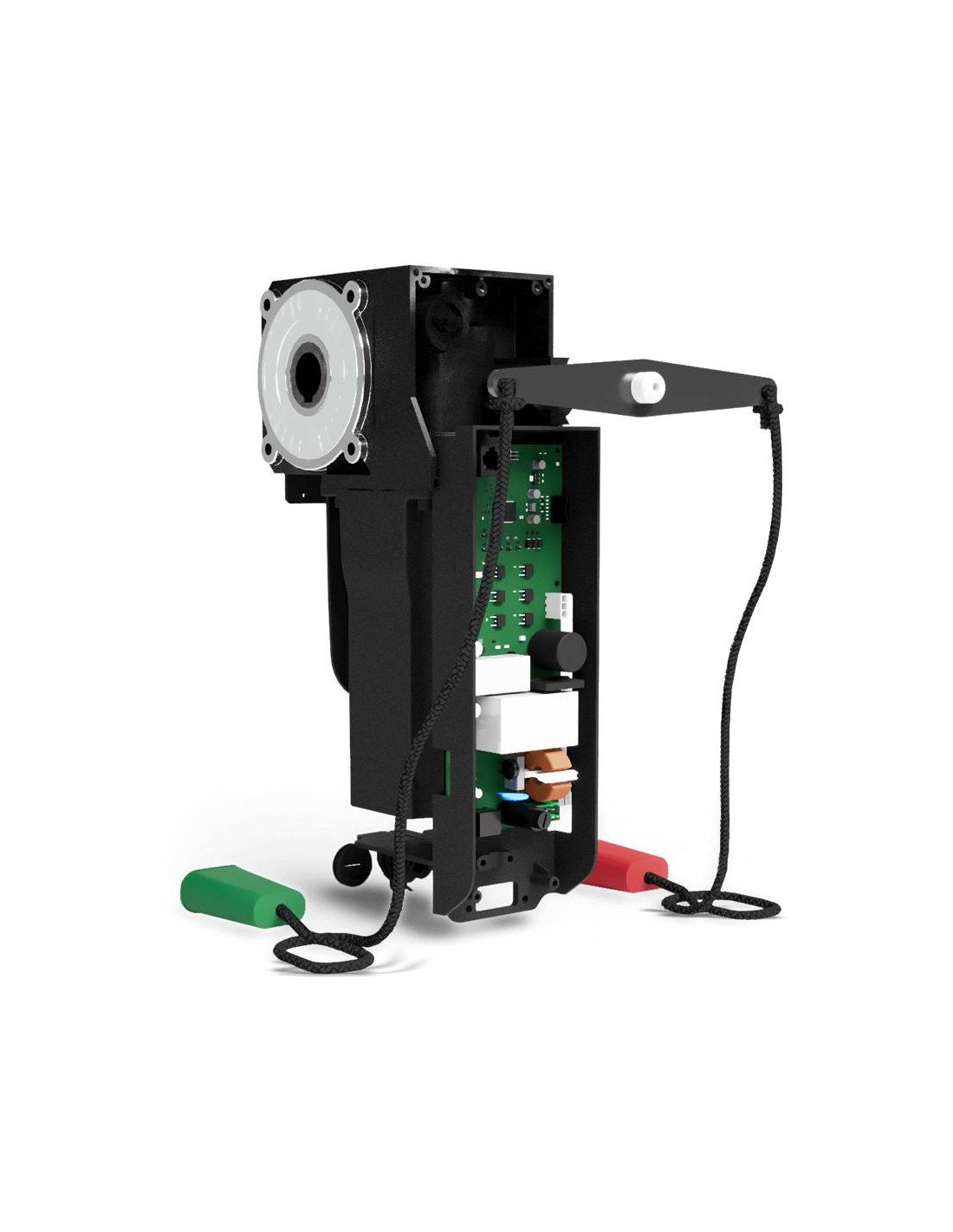

Motor BLDC con encóder absoluto

El motor brushless (BLDC) garantiza alta eficiencia, larga vida útil y bajo calentamiento, integrando un encoder absoluto para movimientos precisos y posicionamiento fiable. Con arranque y parada suaves, reduce el esfuerzo mecánico y asegura un funcionamiento silencioso.

El par reforzado de la versión KVM315 mueve portones pesados con estabilidad, incluso en uso intensivo, mientras que las versiones KVM305/KVM310 a 36V permiten baterías de respaldo en caso de fallo de energía. Sin escobillas, requiere menos mantenimiento y minimiza el desgaste mecánico.

Central de potencia integrada

Central interna MC94-300 (KVM305 y KVM310) o MC95-300 (KVM315) encargado de gestionar el motor, suministrar la energía necesaria para su funcionamiento y garantizar la comunicación con la central MC93-300.

Palanca con cuerda de desbloqueo

El KVM incluye 6 metros de cuerda conectados a la palanca, lo que permite desbloquear el motor de manera simple y práctica, incluso desde cierta distancia.

En caso de falta de energía, el motor puede accionarse manualmente mediante las cuerdas con terminales de colores:

Terminal verde: Desbloquea el motor para el accionamiento manual del portón;

Terminal rojo: Vuelve a bloquear el motor para el accionamiento automático.

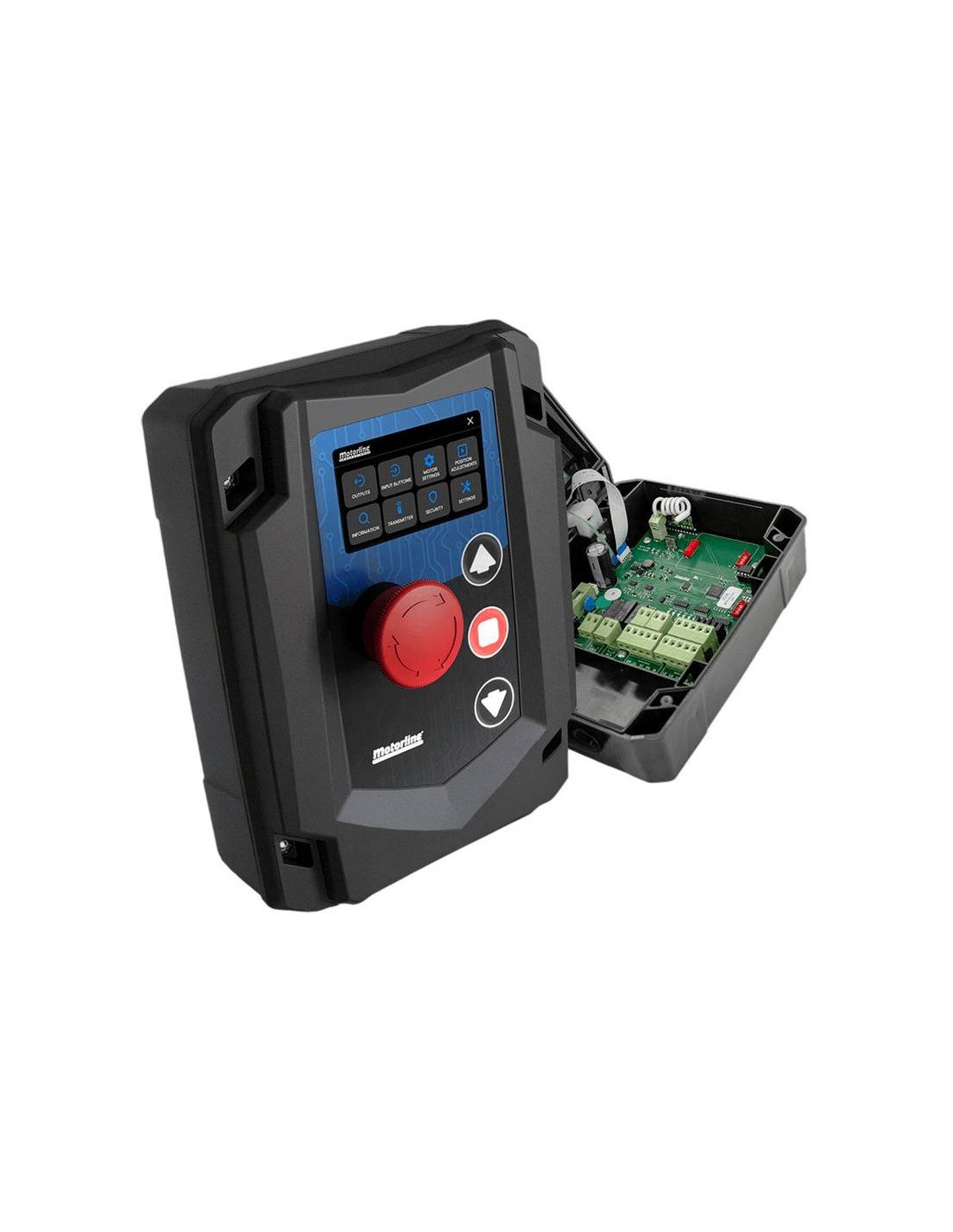

Central electrónica MC93-300

El MC93-300 es una central de baja tensión que combina seguridad, conectividad y fácil mantenimiento.

Funciona a 12Vdc (segura al tacto), con bajo consumo en standby según Ecodesign 2023/826. Es compatible con cerraduras eléctricas y MCONNECT LINK, así como con una pantalla táctil LCD para una configuración rápida e intuitiva.

Seguridad y conformidad

✔ Compatible con cerradura eléctrica antielevación (EF25).

✔ Entradas para fotocélulas, bandas resistivas 8k2 y banda óptica (OSE); en caso de obstáculo, el movimiento se detiene inmediatamente.

✔ Arquitectura a 12Vdc, segura al tacto y con bajo consumo en standby, conforme al Ecodesign 2023/826.

Conectividad y control

✔ MCONNECT LINK: permite programar horarios de apertura/cierre, recibir alertas en tiempo real y consultar históricos en el smartphone.

✔ RJ45: garantiza una comunicación estable con el motor y las centrales MC94-300/MC95-300.

✔ Receptor de radio integrado: memoria flexible para hasta 200 comandos totales, o 100 totales + 100 peatonales.

Fácil instalación y mantenimiento

✔ Pantalla táctil LCD con interfaz intuitiva y parametrización rápida.

✔ Registro de errores e histórico de incidencias con fecha/hora, lo que facilita el diagnóstico y reduce el tiempo de asistencia.

Manual

Manual de instrucciones Motorline KVM Serie 300
