KIT CAME ATI30DGF 24V battant portes 2 feuilles jusqu'à 3m

CAME ATI30DGF 24V c'est une solution complète pour automatiser portes battantes à deux feuilles dans les installations résidentielles et communautaires.

Ce kit comprend deux moteurs CAME Ati30dgf, référence 801mp-0210, moteurs électromécaniques irréversibles de 24v avec codeur, conçu pour les portes battantes avec des feuilles de feuilles 3 mètres.

Le moteur ATI30DGF se distingue de son opération rapide, pouvant atteindre une heure d'ouverture 13 secondes à 90 °, selon les conditions d'installation et de régulation. En outre, il incorpore arrêtes mécaniques dans l'ouverture et la fermeture, permettant de régler la passerelle précisément.

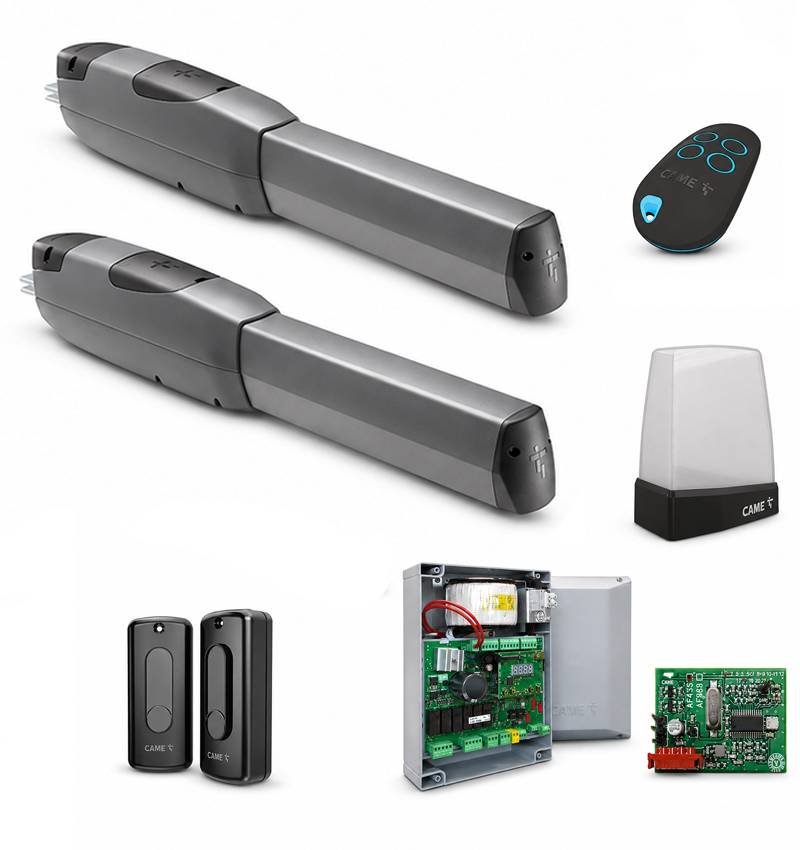

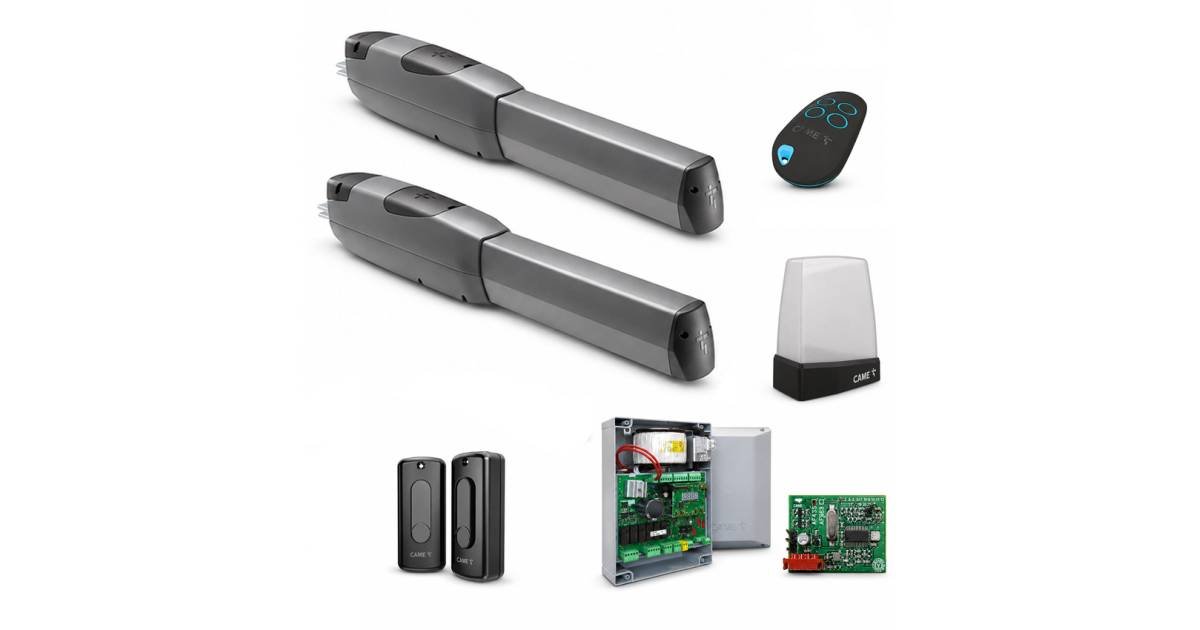

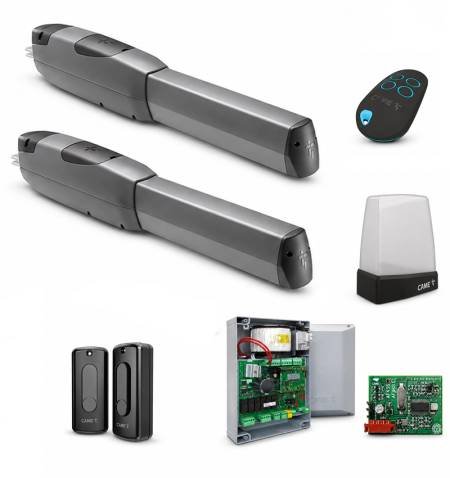

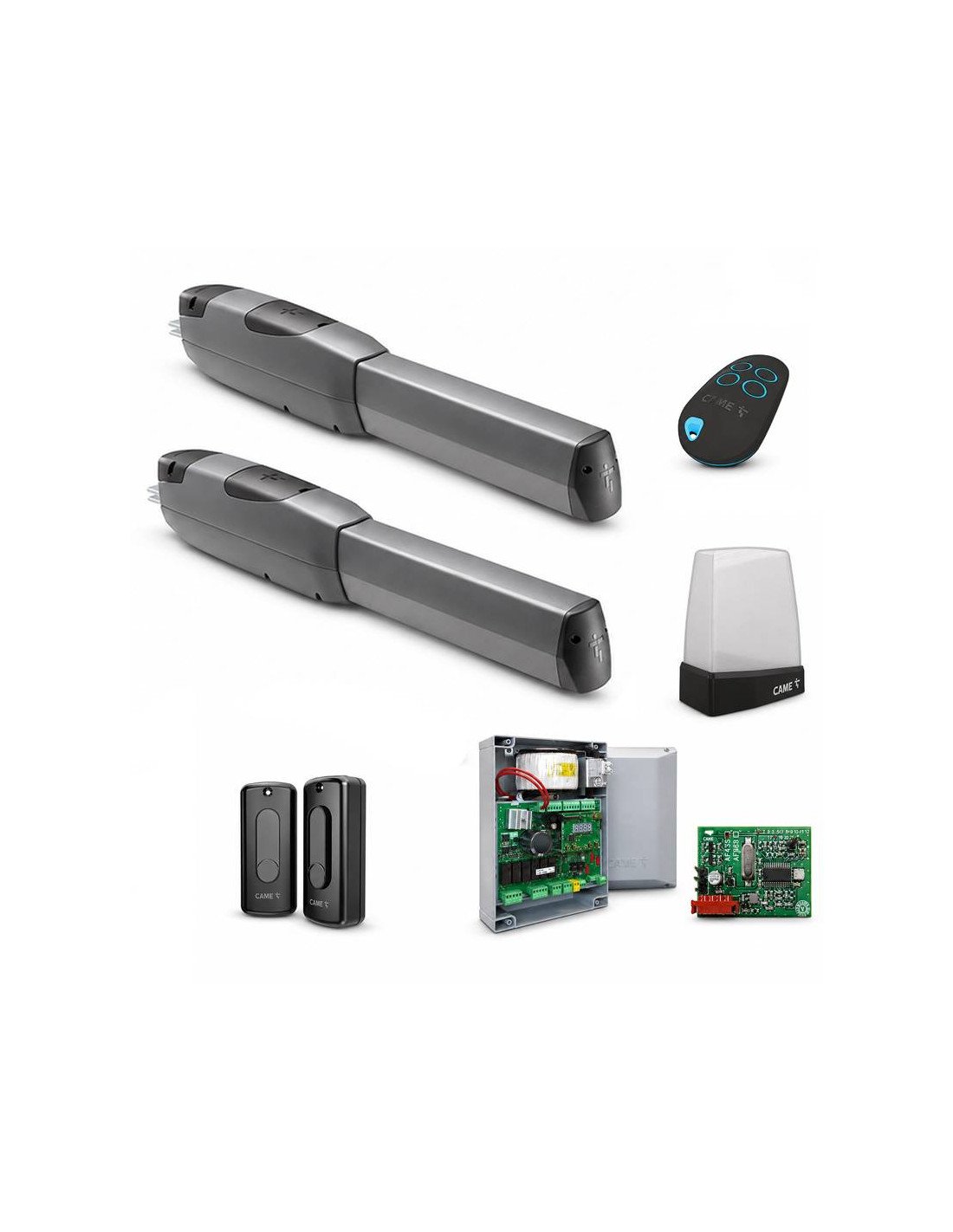

Le kit est terminé avec la boîte de manœuvre CAME Zlx24ma, Récepteur radio, commande de rollingcode, photocellules de sécurité et lampe clignotante à LED, offrant une installation complète et prête pour automatiser une porte battante à double feuilles.

Contenu de kit

Principaux avantages du kit CAME Ati30dgf

• Kit complet pour deux feuilles: comprend des moteurs, une boîte de manœuvre, un récepteur, une commande, des photocellules et une lampe clignotante.
• Moteurs rapides 24v: version rapide avec ouverture jusqu'à 13 secondes à 90 °, selon l'installation.
• Encodeur intégré: améliore le contrôle du mouvement, de la sécurité et de la précision de la manœuvre.
• Moteur irréversible: il aide à garder la porte bloquée lorsque le moteur est arrêté.
• Arrêts mécaniques intégrées: régulation des points d'ouverture et fermer directement sur le moteur.
• Table ZLX24MA: centre multifonction pour portes battantes à deux feuilles avec des moteurs 24V.
• Sécurité incluse: il intègre des photocellules DIR10 pour protéger la zone de passage.
• Commande RollingCode: système radio CAME 433 MHz avec code évolutif.
• Lampe LED incluse: signalisation lumineuse pendant la manœuvre de la porte.

Application recommandée

Les kit CAME ATI30DGF 24V il est recommandé d'automatiser les portes battantes de deux feuilles dans les maisons, les communautés et les accès résidentiels où une manœuvre rapide, sûre et fiable est recherchée.

En fonction de la longueur de chaque feuille, le poids maximal recommandé est:

• Jusqu'à 2 m: 800 kg par feuille.
• Jusqu'à 2,5 m: 600 kg par feuille.
• Jusqu'à 3 m: 400 kg par feuille.

Sur les portes battant, il est recommandé d'installer un verrouillage électrique pour assurer une fermeture plus fiable des feuilles et protéger les engrenages des motoréducteurs. Dans des moteurs irréversibles, cette recommandation devient obligatoire lorsque la longueur de la feuille dépasse la 2,5 mètres.

Manœuvre CAME Zlx24ma

Le kit comprend la boîte de manœuvre CAME Zlx24ma, référence 801qa-0050, un centre multifonction avec alimentation 230v pour les moteurs oscillants 24v.

Cette image intègre l'affichage de la programmation, l'autodiagnostic des dispositifs de sécurité, la technologie Vitesse et couple adaptative, lien Bus cxn, deux entrées de sécurité et de mémoire pour UP 250 utilisateurs.

Caractéristiques techniques du moteur ATI30DGF

Caractéristiques techniques de la boîte ZLX24MA

Documentation
