KIT CAME ATI30DGF 24V Puertas batiente de 2 hojas hasta 3m

CAME ATI30DGF 24V es una solución completa para automatizar puertas batientes de dos hojas en instalaciones residenciales y comunitarias.

Este kit incluye dos motores CAME ATI30DGF, referencia 801MP-0210, motores electromecánicos irreversibles de 24V con encoder, diseñados para puertas batientes con hojas de hasta 3 metros.

El motor ATI30DGF destaca por su funcionamiento rápido, pudiendo alcanzar un tiempo de apertura de hasta 13 segundos a 90°, según condiciones de instalación y regulación. Además, incorpora topes mecánicos en apertura y cierre, permitiendo ajustar el recorrido de la puerta de forma precisa.

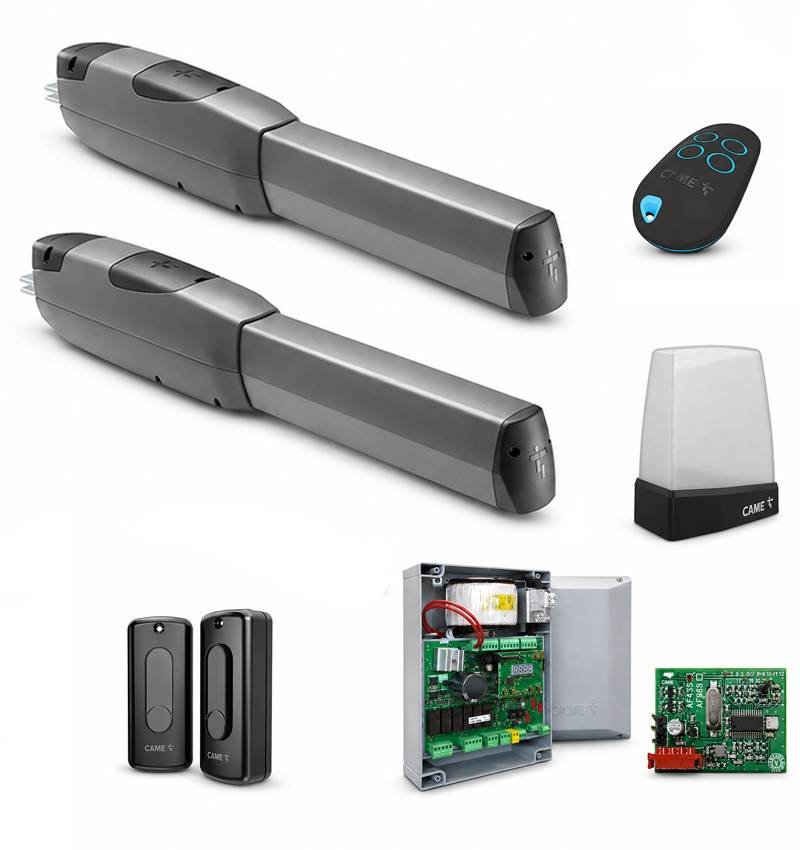

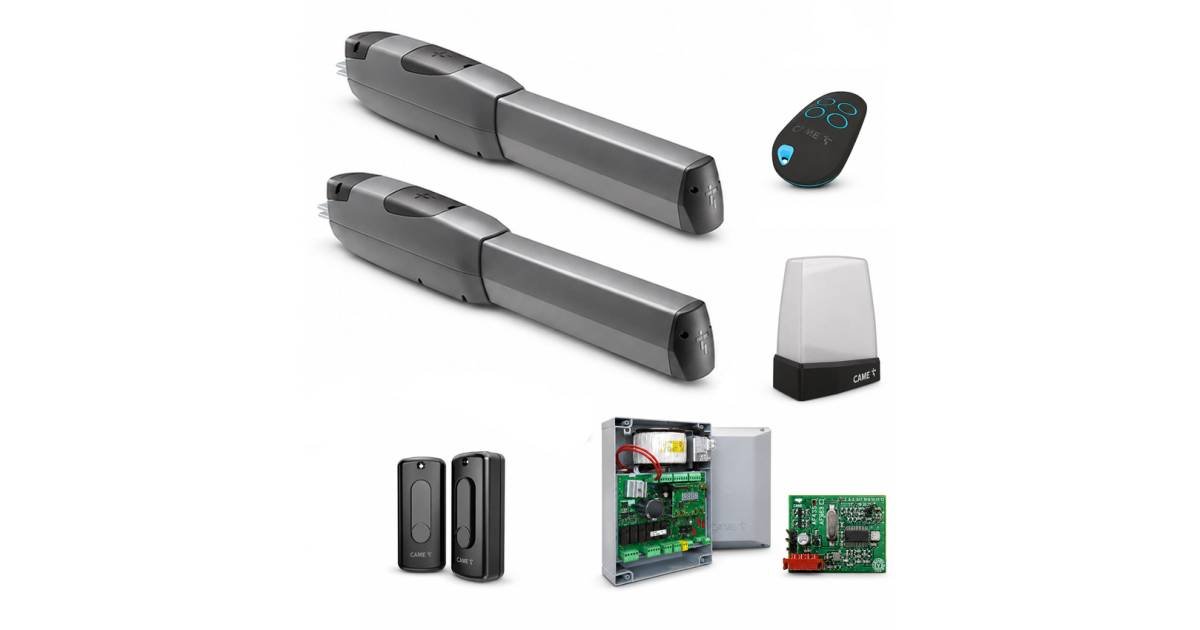

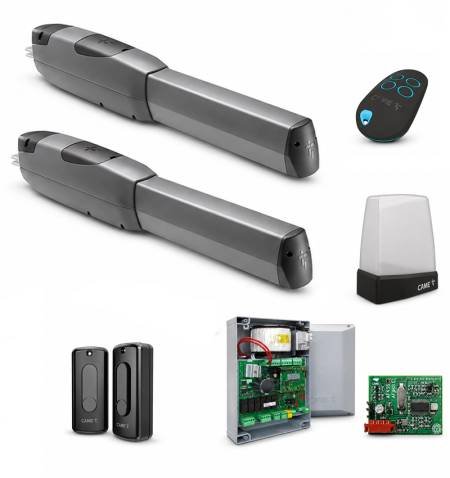

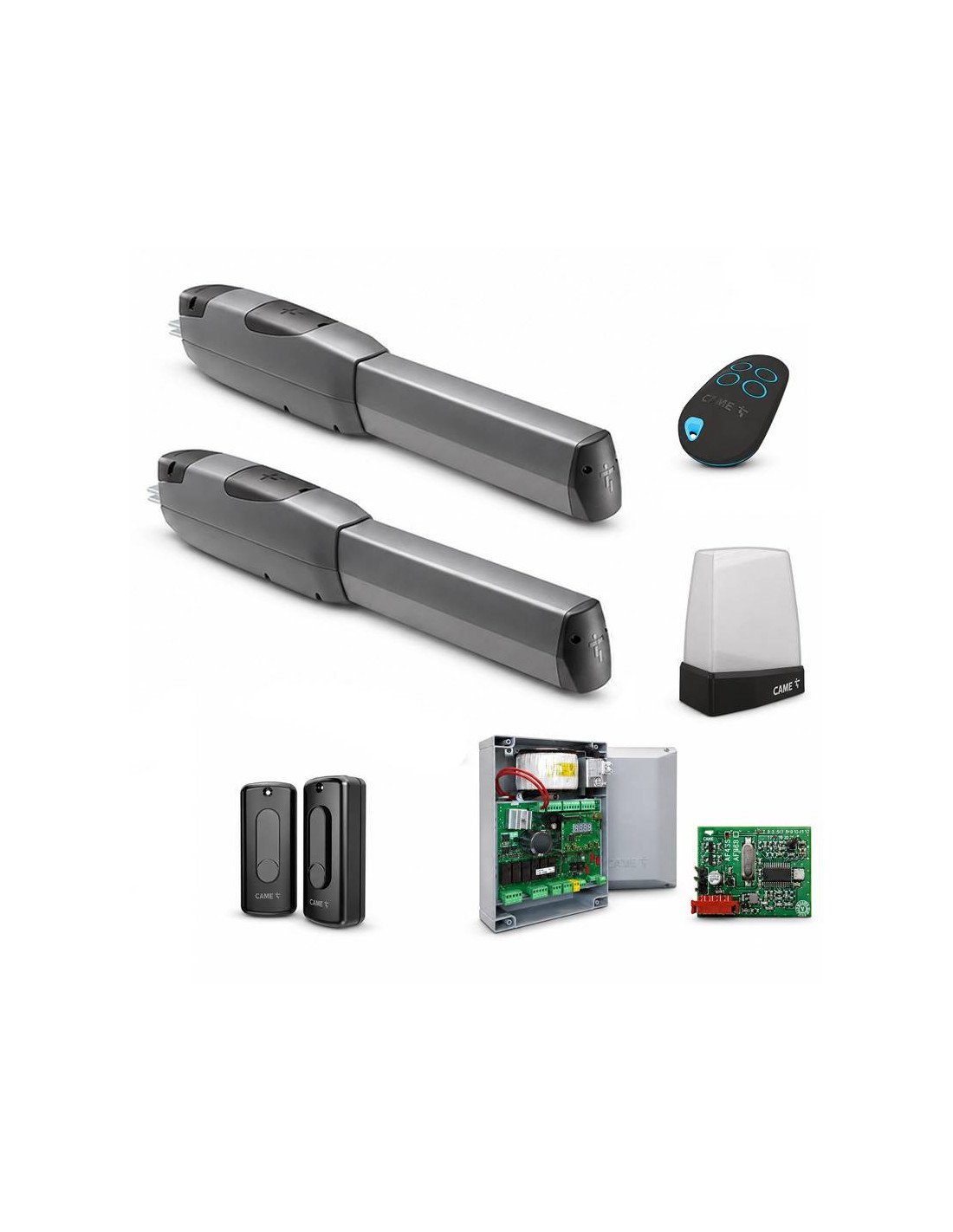

El kit se completa con el cuadro de maniobras CAME ZLX24MA, receptor de radio, mando RollingCode, fotocélulas de seguridad y lámpara destellante LED, ofreciendo una instalación completa y preparada para automatizar una puerta batiente de doble hoja.

Contenido del kit

Principales ventajas del kit CAME ATI30DGF

• Kit completo para dos hojas: incluye motores, cuadro de maniobras, receptor, mando, fotocélulas y lámpara destellante.
• Motores rápidos de 24V: versión rápida con apertura de hasta 13 segundos a 90°, según instalación.
• Encoder integrado: mejora el control del movimiento, la seguridad y la precisión de la maniobra.
• Motor irreversible: ayuda a mantener la puerta bloqueada cuando el motor está parado.
• Topes mecánicos integrados: regulación de los puntos de apertura y cierre directamente en el motor.
• Cuadro ZLX24MA: central multifunción para puertas batientes de dos hojas con motores de 24V.
• Seguridad incluida: incorpora fotocélulas DIR10 para proteger la zona de paso.
• Mando RollingCode: sistema de radio CAME 433 MHz con código evolutivo.
• Lámpara LED incluida: señalización luminosa durante la maniobra de la puerta.

Aplicación recomendada

El kit CAME ATI30DGF 24V está recomendado para automatizar puertas batientes de dos hojas en viviendas, comunidades y accesos residenciales donde se busca una maniobra rápida, segura y fiable.

Según la longitud de cada hoja, el peso máximo recomendado es:

• Hasta 2 m: 800 kg por hoja.
• Hasta 2,5 m: 600 kg por hoja.
• Hasta 3 m: 400 kg por hoja.

En puertas batientes, se recomienda instalar una cerradura eléctrica para garantizar un cierre más fiable de las hojas y proteger los engranajes de los motorreductores. En motores irreversibles, esta recomendación pasa a ser obligatoria cuando la longitud de la hoja supera los 2,5 metros.

Cuadro de maniobras CAME ZLX24MA

El kit incluye el cuadro de maniobras CAME ZLX24MA, referencia 801QA-0050, una central multifunción con alimentación a 230V para motores batientes de 24V.

Este cuadro incorpora display de programación, autodiagnóstico de dispositivos de seguridad, tecnología Adaptive Speed & Torque, conexión BUS CXN, dos entradas de seguridad y memoria para hasta 250 usuarios.

Características técnicas del motor ATI30DGF

Características técnicas del cuadro ZLX24MA

Documentación
