KIT CAME Ati30DGF 24V batendo portas 2 deixa até 3m

CAME Ati30dgf 24v É uma solução completa para automatizar portas de derrotamento de duas folhas em instalações residenciais e comunitárias.

Este kit inclui dois motores CAME Ati30dgf, referência 801mp-0210, motores eletromecânicos irreversíveis de 24v com codificador, projetado para portas de balanço com folhas 3 metros.

O motor ATI30DGF se destaca por sua operação rápida, sendo capaz de atingir um tempo de abertura 13 segundos a 90 °, de acordo com as condições de instalação e regulação. Além disso, incorpora pára mecânica na abertura e fechamento, permitindo ajustar o gateway precisamente.

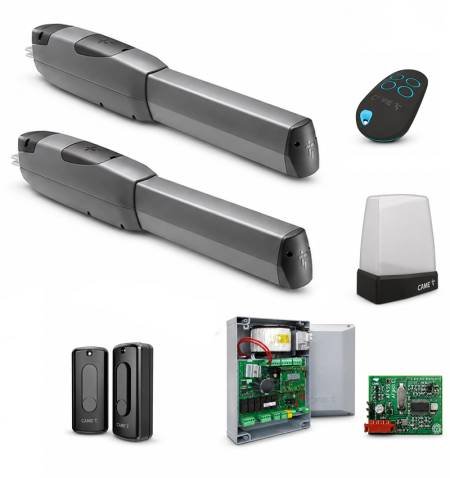

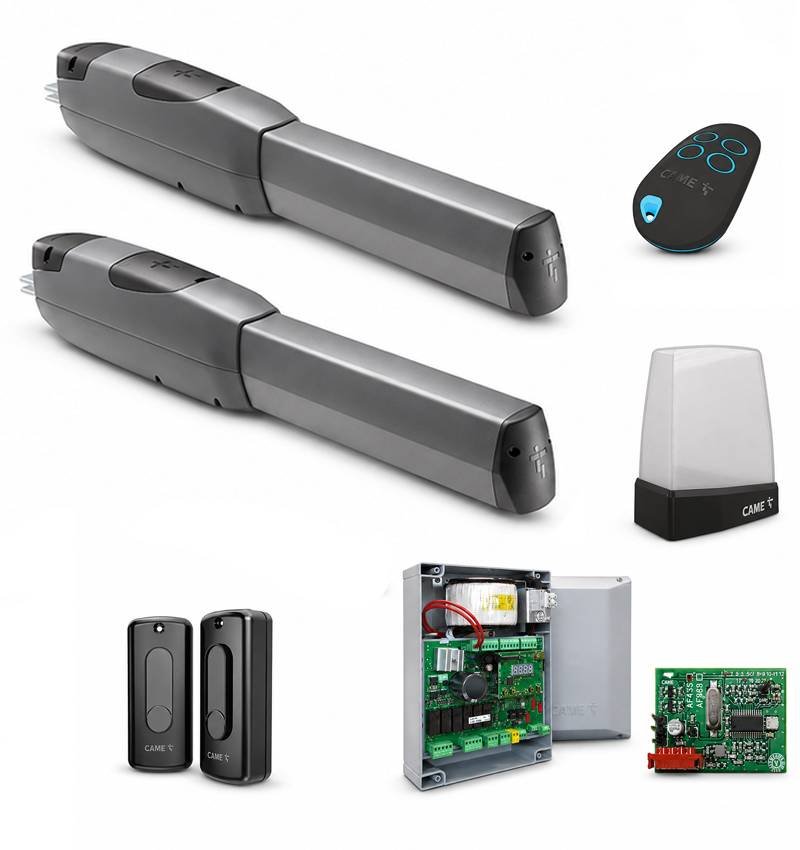

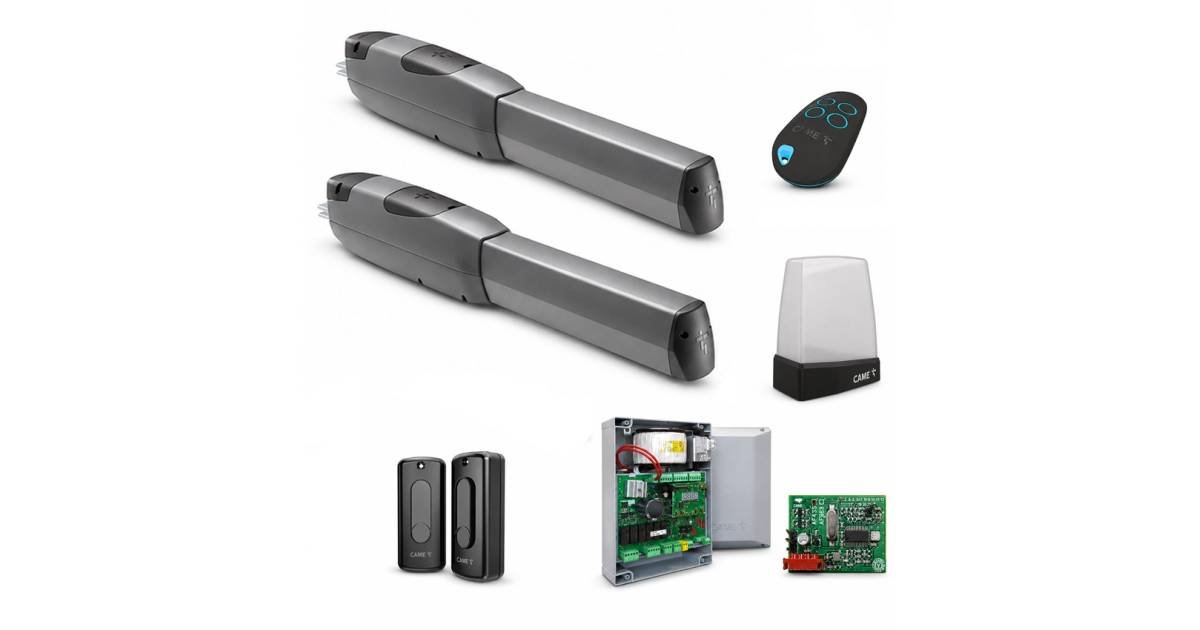

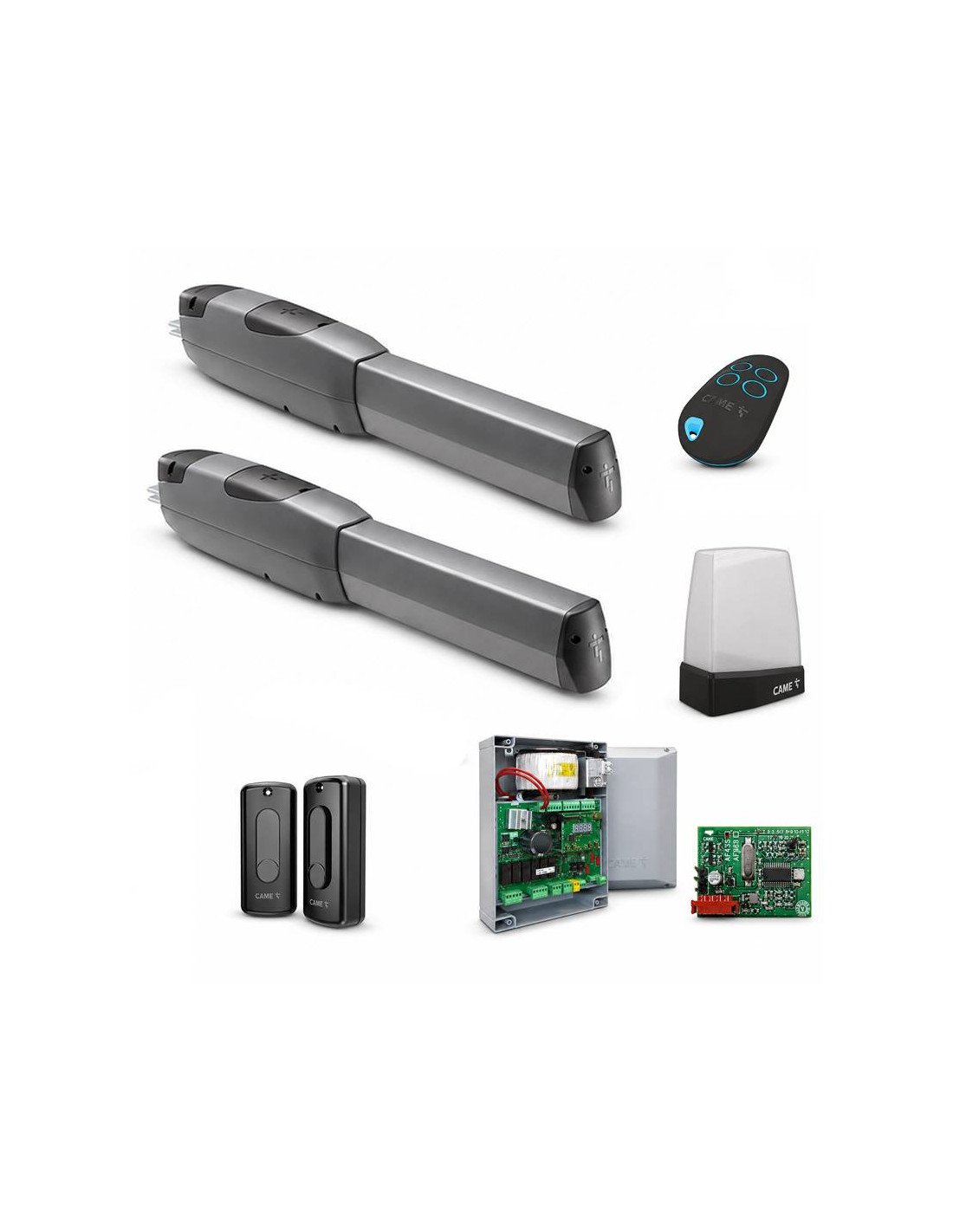

O kit é concluído com a caixa de manobra CAME Zlx24ma, Receptor de rádio, comando RollingCode, fotocélulas de segurança e lâmpada piscando LED, oferecendo uma instalação completa e pronta para automatizar uma porta do balanço de folha dupla.

Conteúdo de kit

Principais vantagens do kit CAME Ati30dgf

• Kit completo para duas folhas: inclui motores, caixa de manobra, receptor, comando, fotocélulas e lâmpada piscando.
• Motores rápidos de 24V: versão rápida com abertura de até 13 segundos a 90 °, de acordo com a instalação.
• Encoder integrado: melhora o controle de movimento, segurança e precisão da manobra.
• Motor irreversível: isso ajuda a manter a porta bloqueada quando o motor é interrompido.
• Paradas mecânicas integradas: regulação de pontos de abertura e fechar diretamente no motor.
• Tabela ZLX24MA: centro multifuncional para portas de dois folhas com motores 24V.
• Segurança incluída: incorpora fotocélulas Dir10 para proteger a zona de passagem.
• Comando RollingCode: sistema de rádio CAME 433 MHz com código evolucionário.
• Lâmpada LED incluída: sinalização luminosa durante a manobra da porta.

Recommended application

A kit CAME Ati30dgf 24v recomenda-se automatizar portas de balanço de duas folhas em casas, comunidades e acessos residenciais onde uma manobra rápida, segura e confiável é procurada.

Dependendo do comprimento de cada folha, o peso máximo recomendado é:

• Até 2 m: 800 kg por folha.
• Até 2,5 m: 600 kg por folha.
• Até 3 m: 400 kg por folha.

Na batida de portas, recomenda-se instalar um fechadura elétrica para garantir um fechamento mais confiável das folhas e proteger as engrenagens dos Motoreiros. Em motores irreversíveis, esta recomendação se torna obrigatória quando o comprimento da folha excede a 2,5 metros.

Manobra CAME Zlx24ma

O kit inclui a caixa de manobra CAME Zlx24ma, referência 801qa-0050, um centro multifuncional com alimentação 230v para motores balançando 24v.

Esta foto incorpora exibição de programação, autodiagnóstico de dispositivos de segurança, tecnologia Velocidade e torque adaptativos, conexão Ônibus cxn, duas entradas de segurança e memória para cima 250 usuários.

Características técnicas do motor ATI30DGF

Características técnicas da caixa ZLX24MA

Documentação
