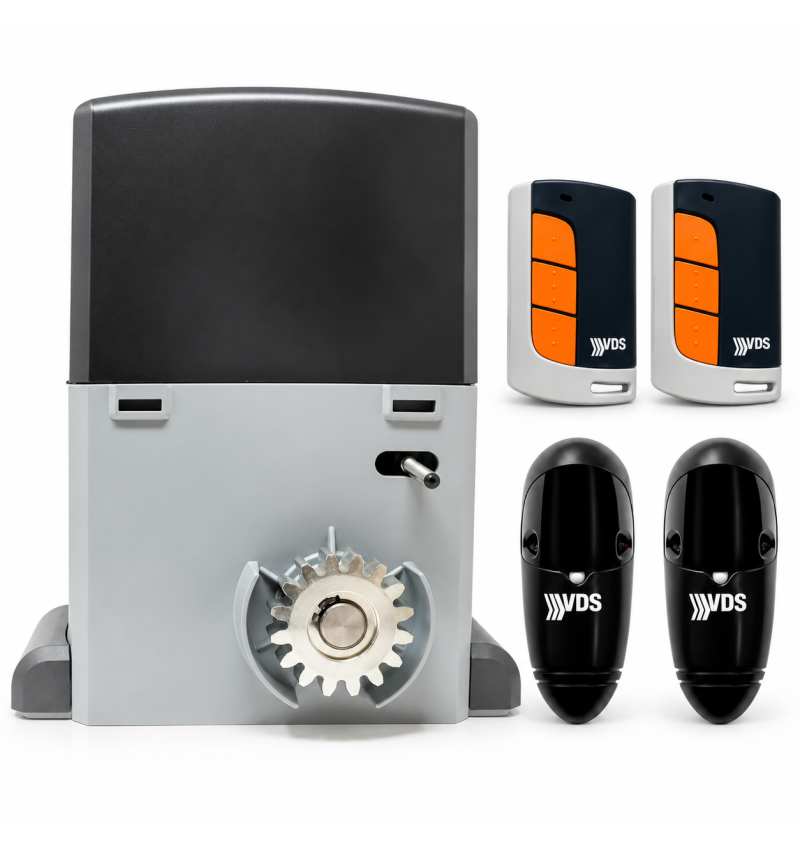

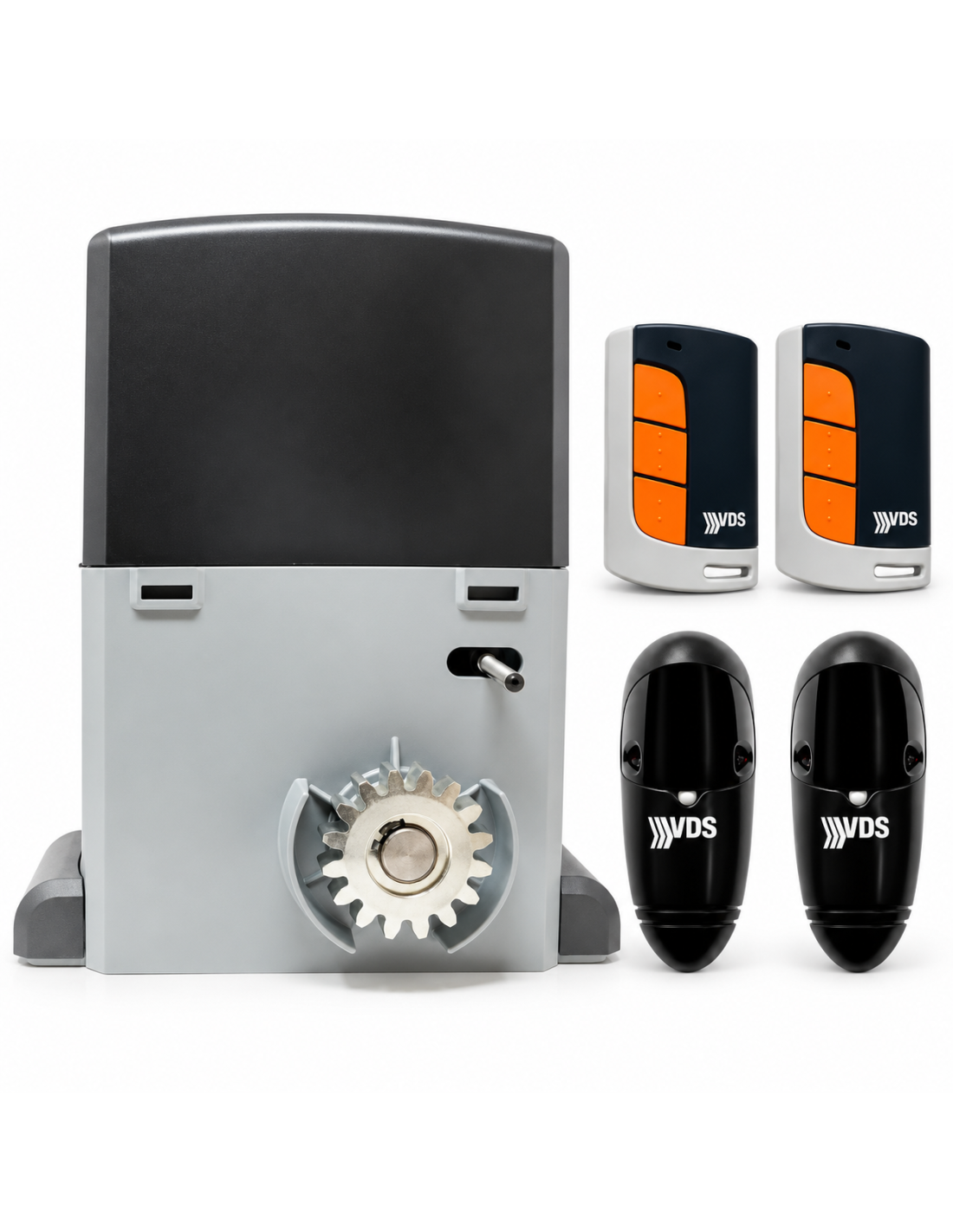

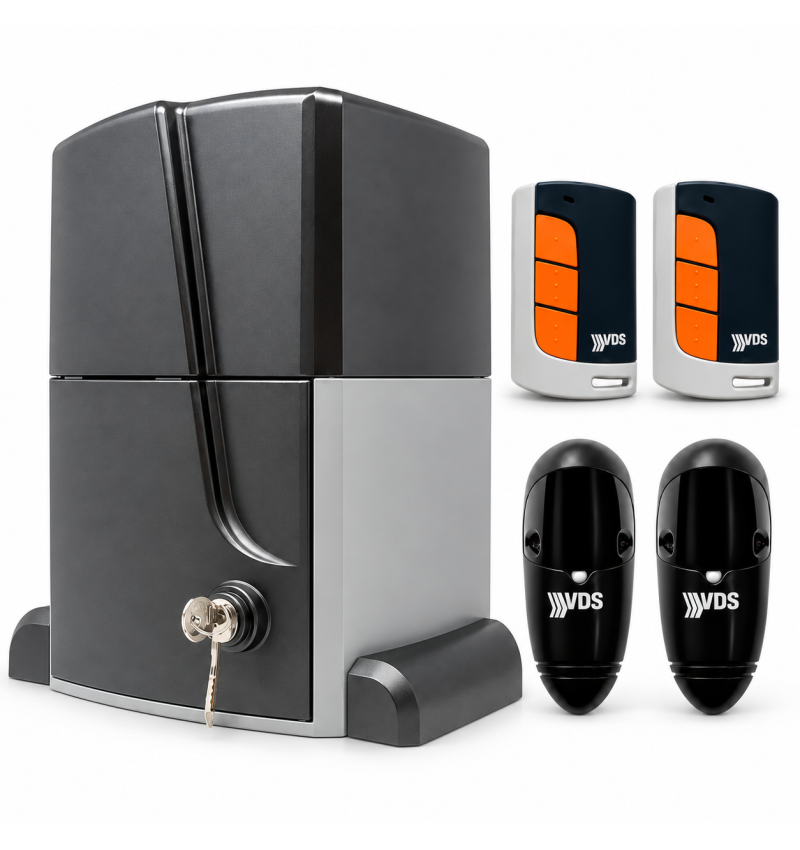

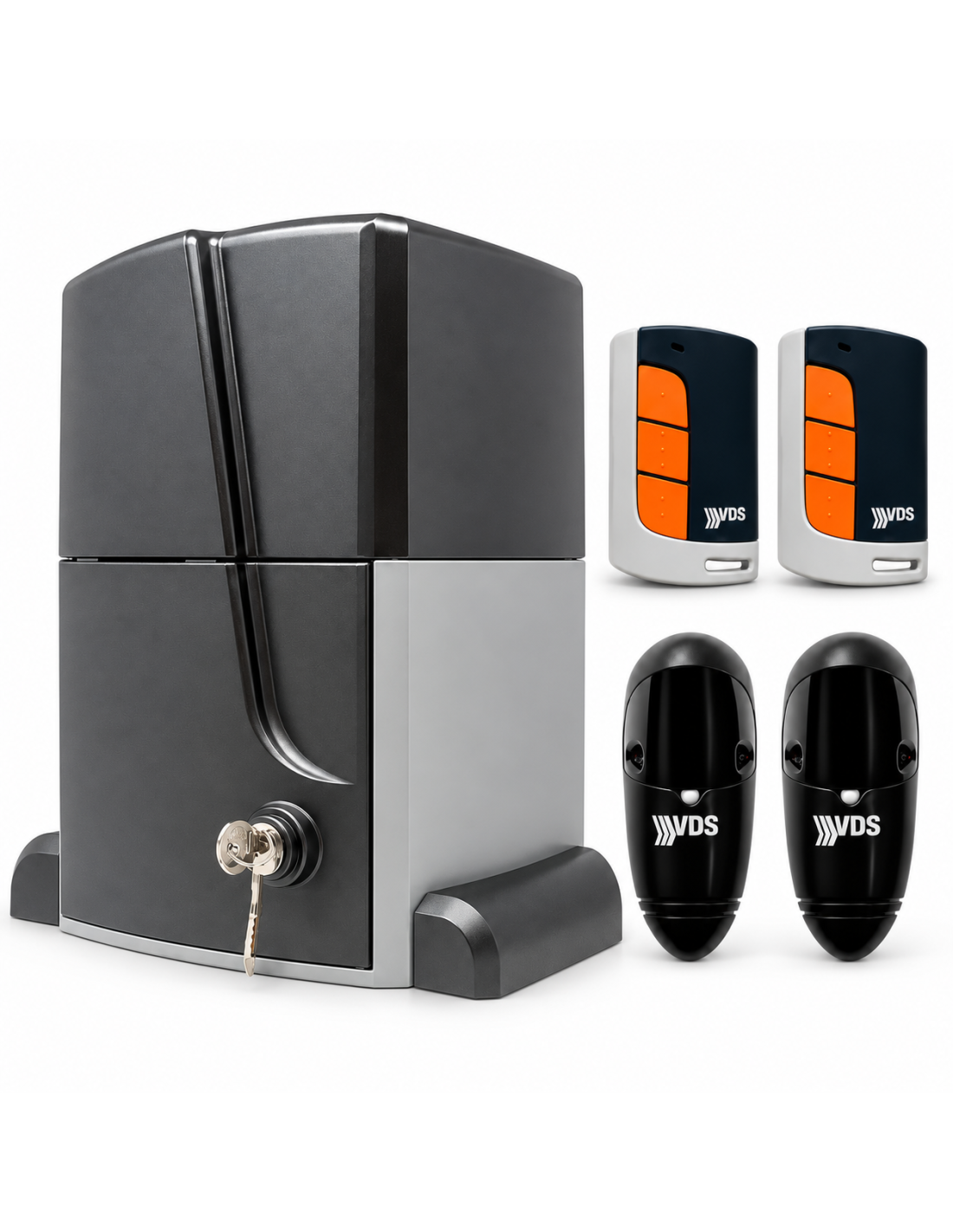

Kit VDS À plus de 2500k 230V pour une porte coulissante jusqu'à 2500 kg

Kit VDS A plus 2500k 230V pour les portes coulissantes jusqu'à 2 500 kg

Les kit VDS À PLUS DE 2500K est conçu pour l'automatisation de portes coulissantes de grand poids, jusqu'à 2 500 kg, qui nécessitent une motorigue robuste et préparée pour une utilisation intensive.

L'ensemble intègre le motoréducteur électromécanique VDS À plus 2500 de 230vac, code A3500, équipé d'une plaque de fixation, réducteur lubrifié dans le bain d'huile, embrayage mécanique et système de déverrouillage manuel.

L'unité de contrôle est incluse pour l'automatisme VDS EURO230M1, code E102, qui vous permet de gérer la route, la fermeture automatique, le ralentissement, la force, les terminaisons de course et les dispositifs de sécurité.

Le kit est complété avec 2 contrôles VDS E010 ECO R 433,92 MHz et un jeu de photocellules VDS 12 / T avec portée jusqu'à 50 mètres.

Est une solution spécialement indiquée pour portes coulissantes lourdes des communautés, des industries, des enceintes et des accès avec une haute exigence mécanique.

Kit pour portes coulissantes jusqu'à 2 500 kg

✓ VDS A plus 2500 230VAC.

✓ Pour les portes 2 500 kg.

✓ Réducteur lubrifié dans bain d'huile.

✓ Centre électronique EURO230M1.

✓ 2 commandes E010 ECO R 433,92 MHz.

✓ Photocellules VDS 12 / T jusqu'à 50 m.

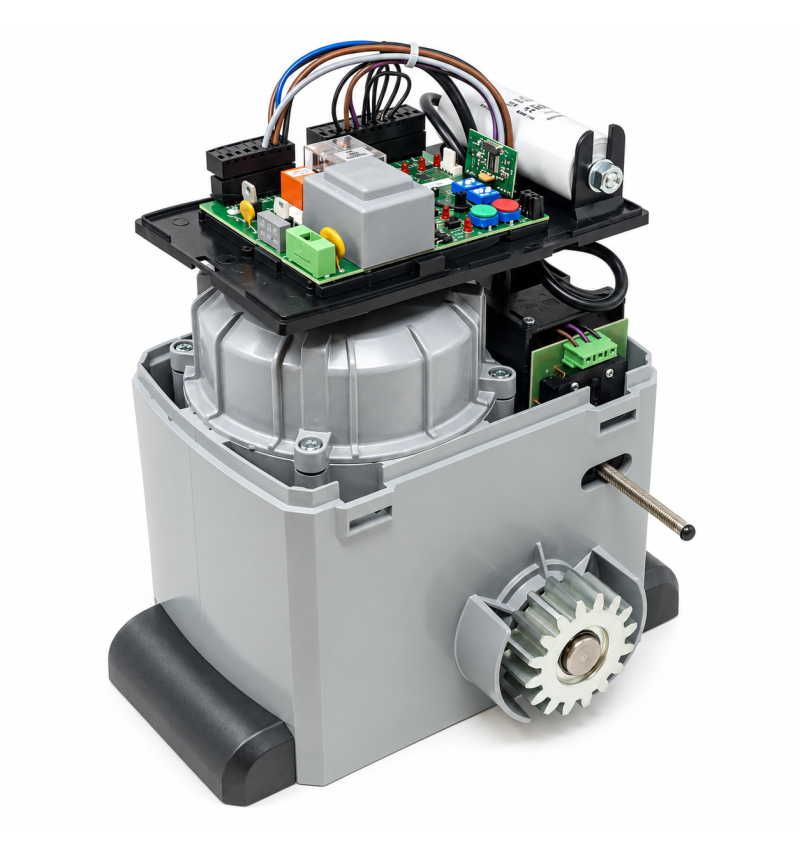

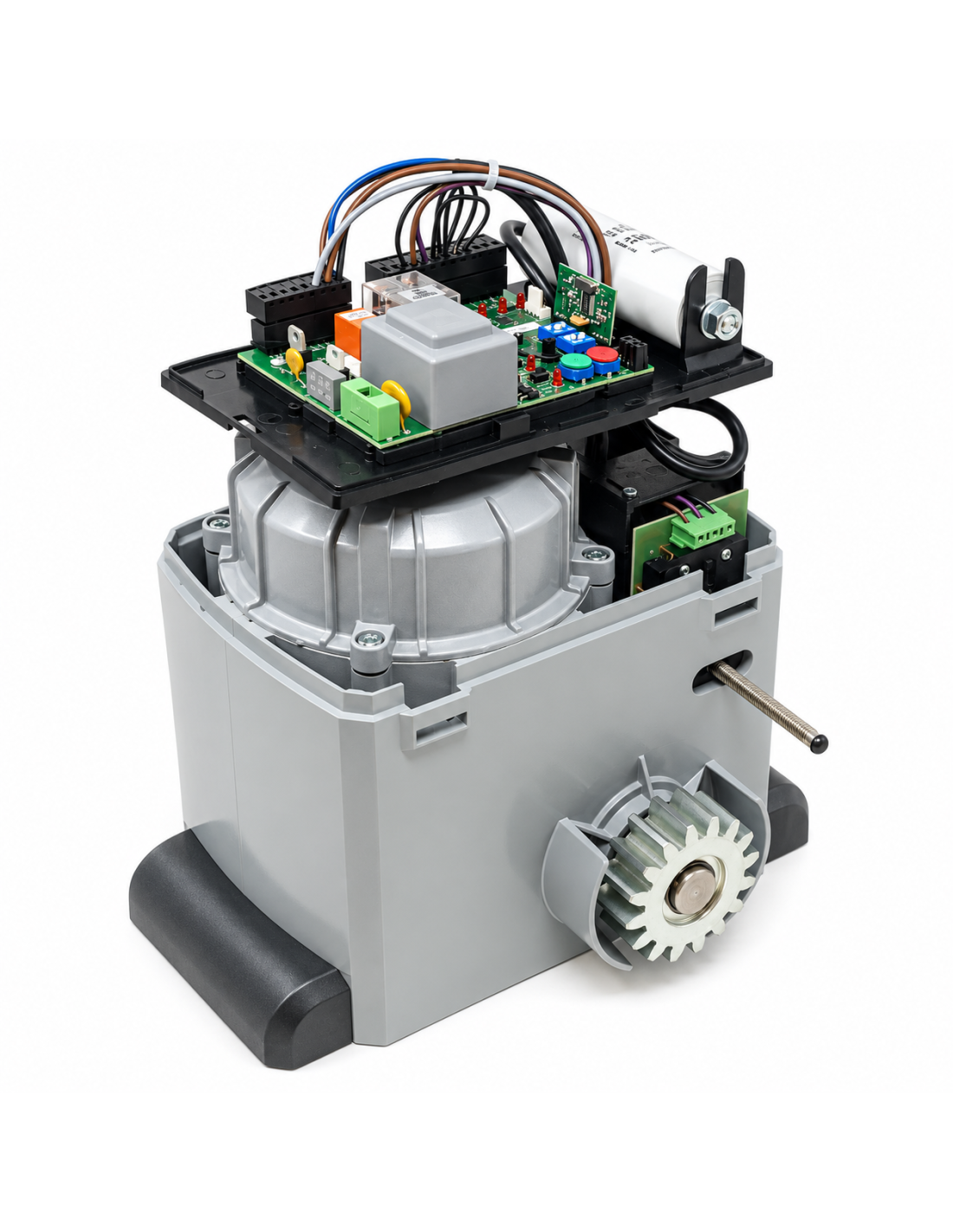

Les À PLUS DE 2500 est un motoréducteur électromécanique pour les portes coulissantes lourdes 2 500 kg.

Votre système de réduction garantit la verrouillage de porte mécanique lorsque le moteur est arrêté, donc, vous n'avez généralement pas besoin d'une serrure électrique supplémentaire.

L'ensemble mécanique fonctionne avec lubrification dans le bain d'huile et a embrayage à double disque dans l'huile.

Il intègre également un système de déverrouillage manuel par levier et clé cela vous permet de déplacer la porte manuellement en cas de défaillance de la coupe électrique ou de la maltographie.

Le mouvement est transmis à la porte au moyen d'un module Pinion 4 Z16 et la fermeture à glissière correspondante installée sur la feuille.

✓ Moteur de vitesse électromécanique pour la porte coulissante.

✓ 230VAC 50 Hz.

✓ Portes vers le haut 2 500 kg.

✓ Puissance du moteur 650 W.

✓ intensive.

✓ Réducteur lubrifié dans bain d'huile.

✓ Embrayage mécanique double disque dans l'huile.

✓ Réglementation de la force.

✓ Système anti-explossifiant avec électronique compatible.

✓ Fonction de ralenticisation par centrale compatible.

✓ Fin de carrière mécanique.

✓ Déverrouillage de l'utilisateur par levier et clé.

✓ Piñón Module 4 - Z16.

✓ Degré de protection IP44.

✓ Vitesse de déplacement approximative de 9,6 m / min.

Les EURO230M1 est un centre de un moteur 230Vac, utilisé par VDS en glissant, inclinaison et barrières.

Il a une réglementation indépendante par deux trimmères T1 et T2: on régule la force pendant le mouvement normal et la seconde pendant le ralentissement.

Vous permet d'effectuer la auto-apprentissage de la route et programmer les points de départ des démarrages dans l'ouverture et la fermeture.

Il permet également de travailler avec carrière, codeur, photocellules, bande de sécurité, ouverture d'arrêt et piétonnière.

✓ 230VAC ± 10%.

✓ Nourriture pour accessoires 24Vac / 250 mA.

✓ Démarrer la saisie.

✓ Entrée de ouverture piétonne.

✓ Arrêter l'entrée.

✓ Entrée de photocellule lors de la fermeture.

✓ Entrée pour la sécurité lors de l'ouverture.

✓ Gestion de la fin de la carrière d'ouverture et de fermeture.

✓ Entrée de codeur.

✓ Fonction de fermeture automatique.

✓ Mode communautaire ou étape par étape.

✓ Fonction de ralentissement / arrêt doux.

✓ Réglementation indépendante de la force en mouvement et ralentissement.

✓ Sortie pour la lampe clignotante 230vac.

✓ Sortie pour la lumière de la courtoisie de 230vac.

✓ Gestion du code fixe ou du code de roulement.

✓ Mémoire pour 254 contrôles.

Le kit comprend 2 contrôles VDS ECO R Référence E010 pour contrôler l'automatisme distant.

Ils travaillent à une fréquence de 433,92 MHz et ils utilisent un système de codage Code roulant.

Les commandes doivent être mémorisées dans le récepteur de la boîte après la procédure de programmation correspondante.

Le kit incorpore une partie de photocellules VDS 12 / T protéger la zone de passage pendant les manœuvres de la porte.

La portée indiquée pour ces photocellules est jusqu'à 50 mètres.

L'Euro230M1 a une entrée spécifique à une photocellerie de fermeture; Lors de la détection d'un obstacle lors de la fermeture peut inverser le mouvement de la porte selon la configuration de la plante.

Zipper non inclus

Transmettre le mouvement du moteur à la porte est nécessaire un module compatible zipper 4. La fermeture à glissière n'apparaît pas incluse dans la composition de ce kit et doit être ajoutée en fonction de la longueur de la porte.

Important avant d'installer

Une grande porte doit avoir un structure, guide inférieur et roues en parfait état. Avant d'installer l'automatisation, il doit être vérifié que la feuille se déplace manuellement et régulièrement.

Ils devraient également être installés tops de sécurité mécanique physique pour empêcher la porte de quitter votre guide aux extrémités de la route.

L'installation, la réglementation de la force et la mise en service doivent être effectuées dans le respect du manuel du fabricant et des dispositifs de sécurité nécessaires.

■ 1 × moteur VDS AT PLUS 2500 230VAC, code A3500.

■ 1 × plaque de fixation de moteur / base.

■ 1 × électronique centrale VDS EURO230M1 E102.

■ 2 × contrôles VDS ECO R E010 433,92 MHz.

■ 1 × photoceller jeu VDS 12 / T jusqu'à 50 m.
