Kit VDS AT PLUS 2500K 230V para puerta corredera hasta 2500 kg

Kit VDS AT PLUS 2500K 230V para puertas correderas hasta 2.500 kg

El kit VDS AT PLUS 2500K está diseñado para la automatización de puertas correderas de gran peso, hasta 2.500 kg, que requieren un motorreductor robusto y preparado para un uso intensivo.

El conjunto incorpora el motorreductor electromecánico VDS AT PLUS 2500 de 230Vac, código A3500, equipado con placa de fijación, reductor lubricado en baño de aceite, embrague mecánico y sistema de desbloqueo manual.

Para el control del automatismo se incluye la central VDS EURO230M1, código E102, que permite gestionar el recorrido, cierre automático, ralentización, fuerza, finales de carrera y dispositivos de seguridad.

El kit se completa con 2 mandos VDS E010 ECO R 433,92 MHz y un juego de fotocélulas VDS 12/T con alcance de hasta 50 metros.

Es una solución especialmente indicada para puertas correderas pesadas de comunidades, industrias, recintos y accesos con una elevada exigencia mecánica.

Kit para puertas correderas hasta 2.500 kg

✓ Motor VDS AT PLUS 2500 230Vac.

✓ Para puertas de hasta 2.500 kg.

✓ Reductor lubricado en baño de aceite.

✓ Central electrónica EURO230M1.

✓ 2 mandos E010 ECO R 433,92 MHz.

✓ Fotocélulas VDS 12/T de hasta 50 m.

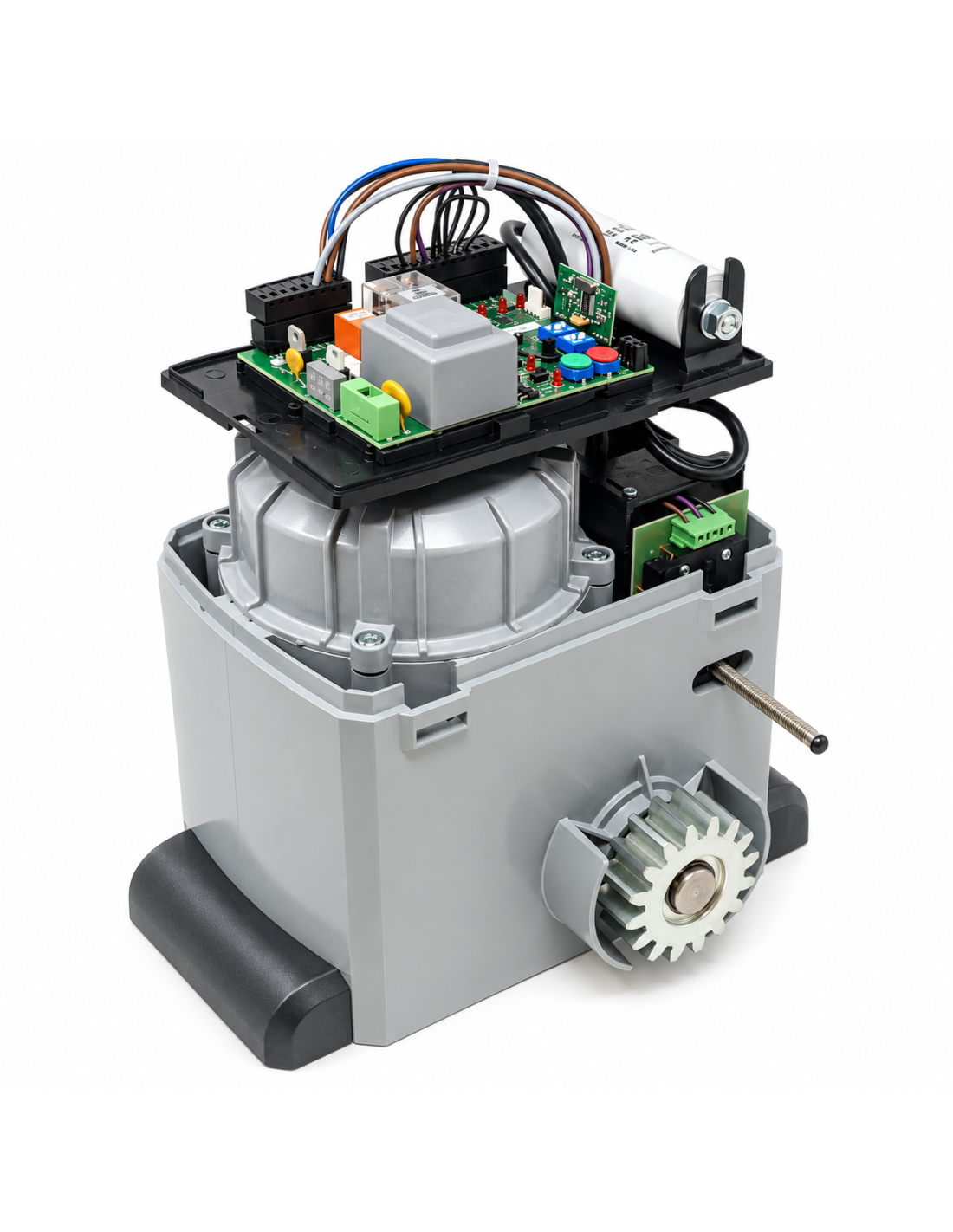

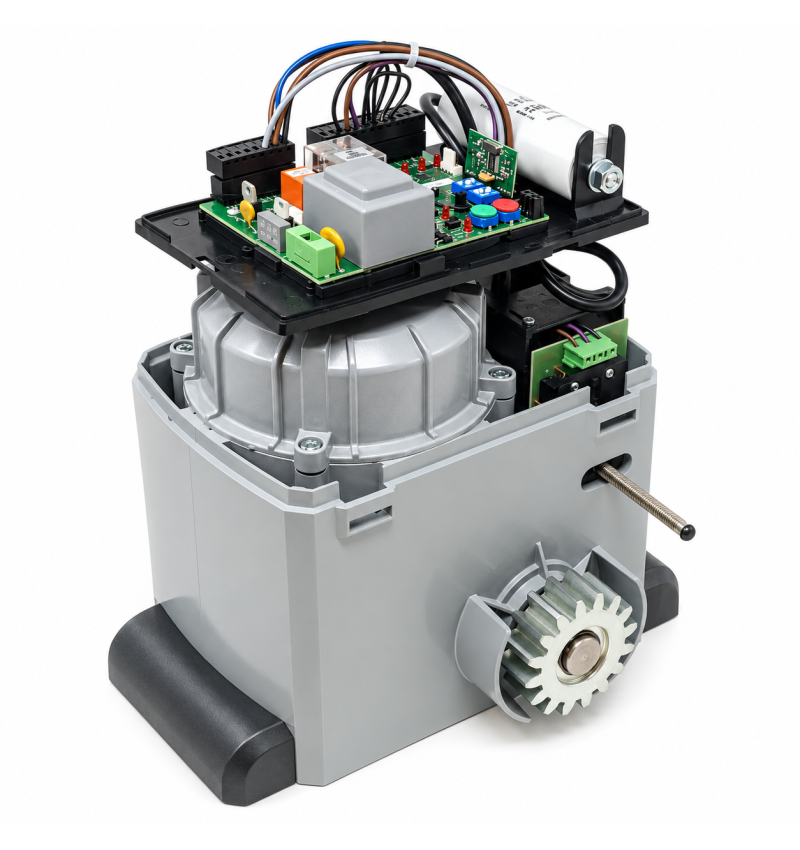

El AT PLUS 2500 es un motorreductor electromecánico para puertas correderas pesadas de hasta 2.500 kg.

Su sistema de reducción garantiza el bloqueo mecánico de la puerta cuando el motor está parado, por lo que normalmente no necesita una cerradura eléctrica adicional.

El conjunto mecánico trabaja con lubricación en baño de aceite y dispone de embrague de doble disco en aceite.

También incorpora un sistema de desbloqueo manual mediante palanca y llave que permite desplazar la puerta manualmente en caso de corte eléctrico o avería del automatismo.

El movimiento se transmite a la puerta mediante un piñón módulo 4 Z16 y la correspondiente cremallera instalada sobre la hoja.

✓ Motorreductor electromecánico para puerta corredera.

✓ Alimentación 230Vac 50 Hz.

✓ Puertas de hasta 2.500 kg.

✓ Potencia del motor 650 W.

✓ Uso intensivo.

✓ Reductor lubricado en baño de aceite.

✓ Embrague mecánico de doble disco en aceite.

✓ Regulación de la fuerza.

✓ Sistema antiaplastamiento con electrónica compatible.

✓ Función de ralentización mediante central compatible.

✓ Finales de carrera mecánicos.

✓ Desbloqueo manual mediante palanca y llave.

✓ Piñón Módulo 4 - Z16.

✓ Grado de protección IP44.

✓ Velocidad de desplazamiento aproximada de 9,6 m/min.

La EURO230M1 es una central para un motor de 230Vac, utilizada por VDS en automatismos correderos, basculantes y barreras.

Dispone de regulación independiente mediante dos trimmers T1 y T2: uno regula la fuerza durante el movimiento normal y el segundo durante la ralentización.

Permite realizar el autoaprendizaje del recorrido y programar los puntos de inicio de ralentización en apertura y cierre.

También permite trabajar con finales de carrera, encoder, fotocélulas, banda de seguridad, STOP y apertura peatonal.

✓ Alimentación 230Vac ±10 %.

✓ Alimentación para accesorios 24Vac / 250 mA.

✓ Entrada START.

✓ Entrada de apertura peatonal.

✓ Entrada STOP.

✓ Entrada de fotocélula durante cierre.

✓ Entrada para seguridad durante apertura.

✓ Gestión de finales de carrera de apertura y cierre.

✓ Entrada para encoder.

✓ Función de cierre automático.

✓ Modo comunitario o paso a paso.

✓ Función de ralentización / paro suave.

✓ Regulación independiente de fuerza en movimiento y ralentización.

✓ Salida para lámpara destellante de 230Vac.

✓ Salida para luz de cortesía de 230Vac.

✓ Gestión de mandos de código fijo o Rolling Code.

✓ Memoria para hasta 254 mandos.

El kit incluye 2 mandos VDS ECO R referencia E010 para controlar el automatismo a distancia.

Trabajan a una frecuencia de 433,92 MHz y utilizan un sistema de codificación Rolling Code.

Los mandos deben memorizarse en el receptor del cuadro siguiendo el procedimiento de programación correspondiente.

El kit incorpora un juego de fotocélulas VDS 12/T para proteger la zona de paso durante las maniobras de la puerta.

El alcance indicado para estas fotocélulas es de hasta 50 metros.

La EURO230M1 dispone de una entrada específica de fotocélula de cierre; al detectar un obstáculo durante el cierre puede invertir el movimiento de la puerta según la configuración de la central.

Cremallera no incluida

Para transmitir el movimiento del motor a la puerta es necesaria una cremallera módulo 4 compatible. La cremallera no aparece incluida en la composición de este kit y debe añadirse según la longitud de la puerta.

Importante antes de instalar

Una puerta de gran peso debe disponer de una estructura, guía inferior y ruedas en perfecto estado. Antes de instalar el automatismo debe comprobarse que la hoja se desplaza manualmente de forma suave y regular.

También deben instalarse topes mecánicos físicos de seguridad para evitar que la puerta pueda abandonar su guía en los extremos del recorrido.

La instalación, regulación de fuerza y puesta en servicio deben realizarse respetando el manual del fabricante y los dispositivos de seguridad exigibles.

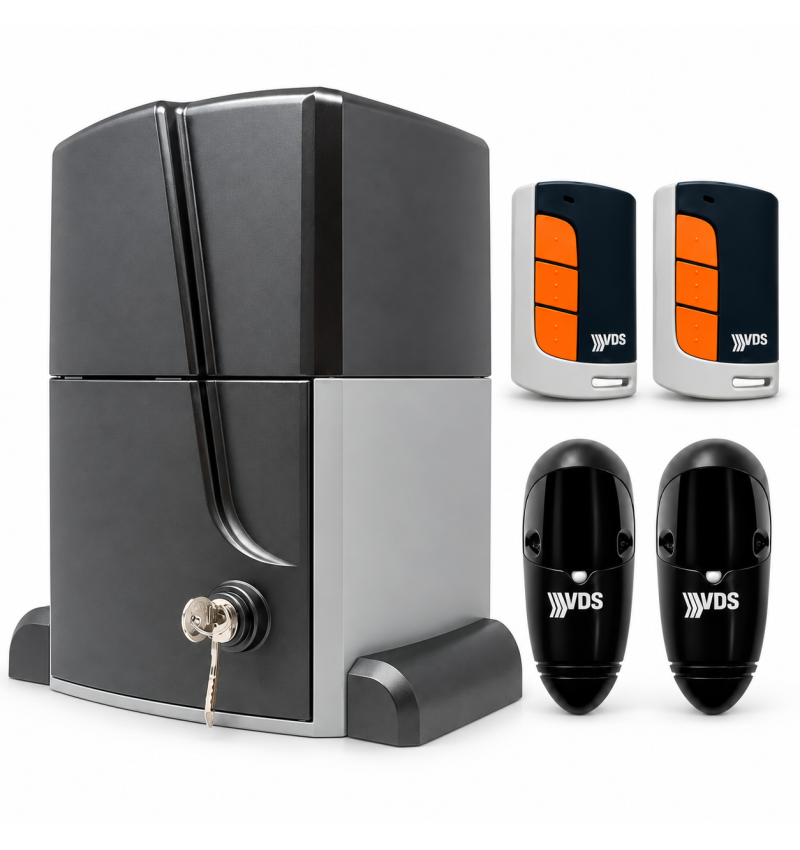

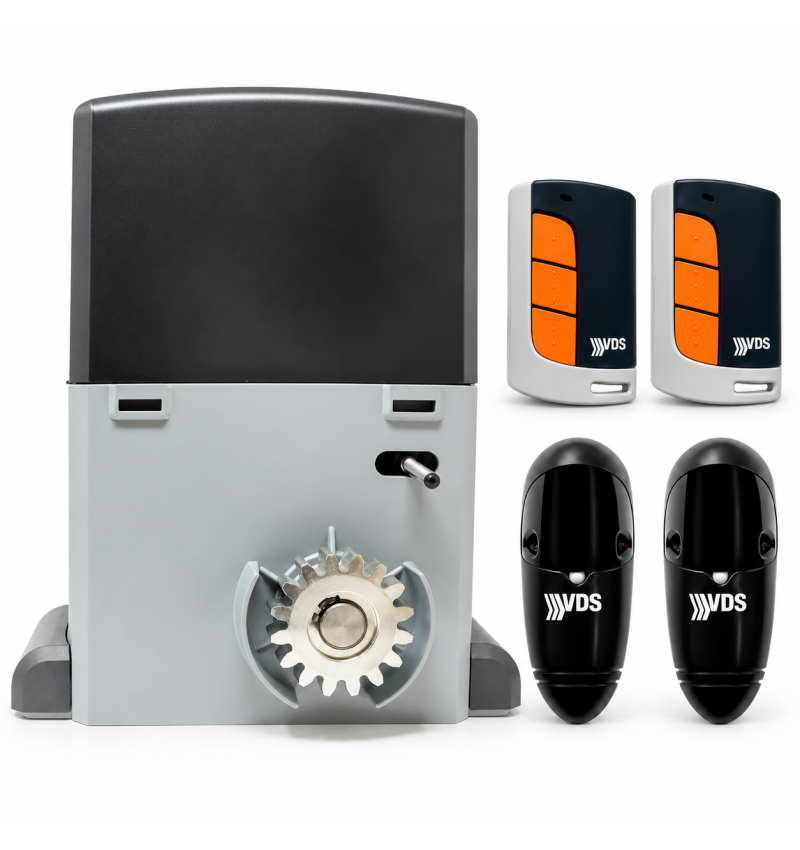

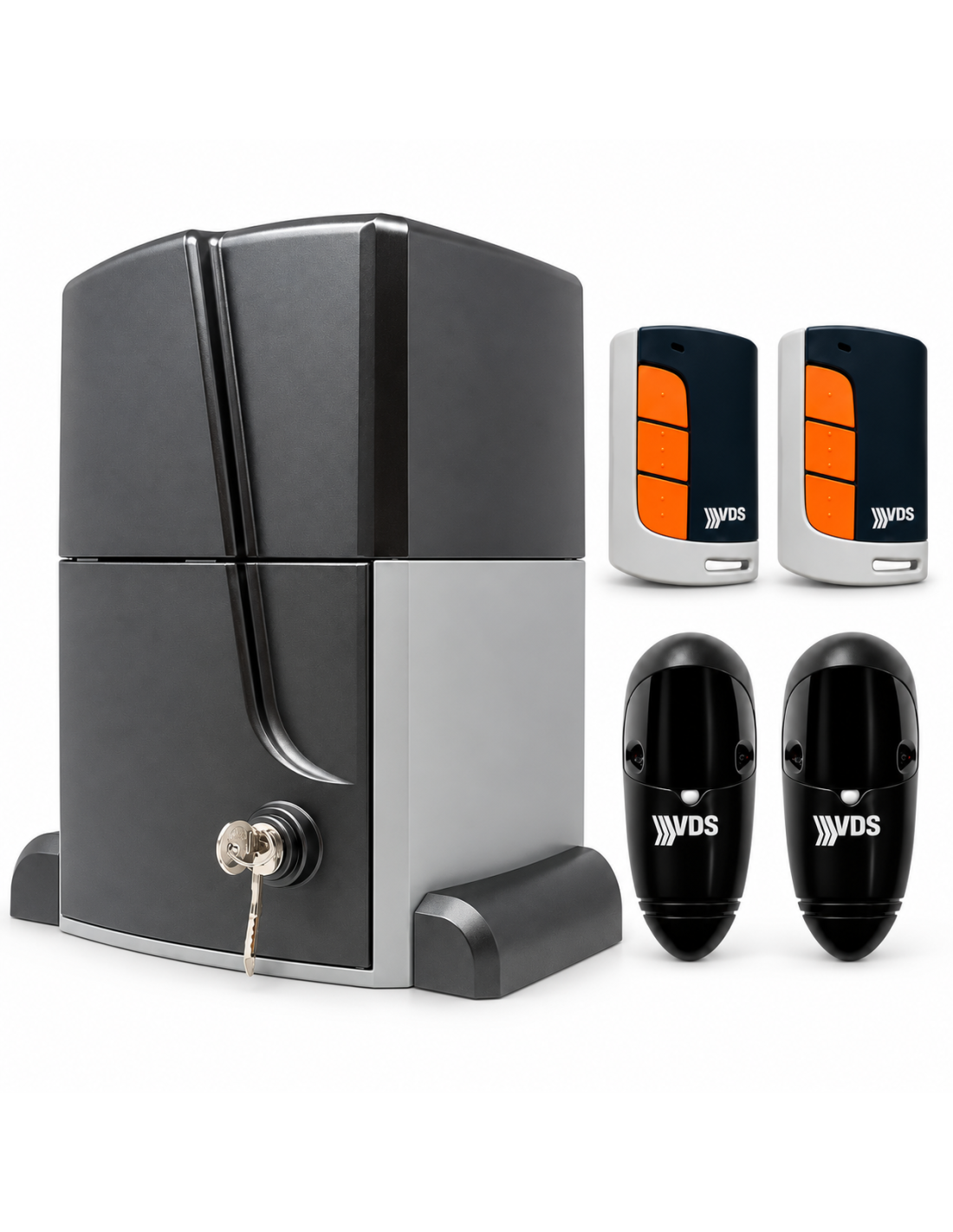

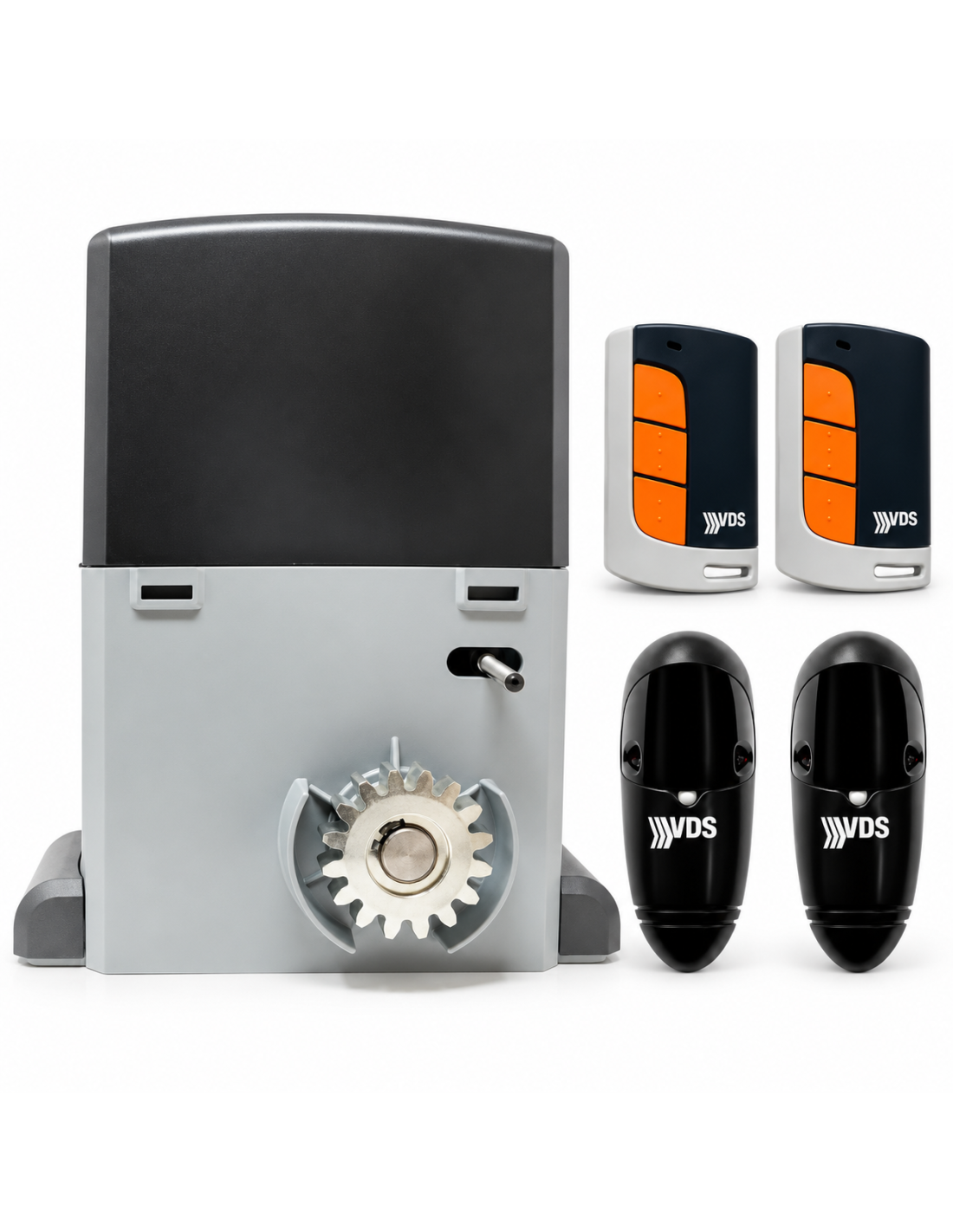

■ 1 × motor VDS AT PLUS 2500 230Vac, código A3500.

■ 1 × placa/base de fijación del motor.

■ 1 × central electrónica VDS EURO230M1 E102.

■ 2 × mandos VDS ECO R E010 433,92 MHz.

■ 1 × juego de fotocélulas VDS 12/T de hasta 50 m.
