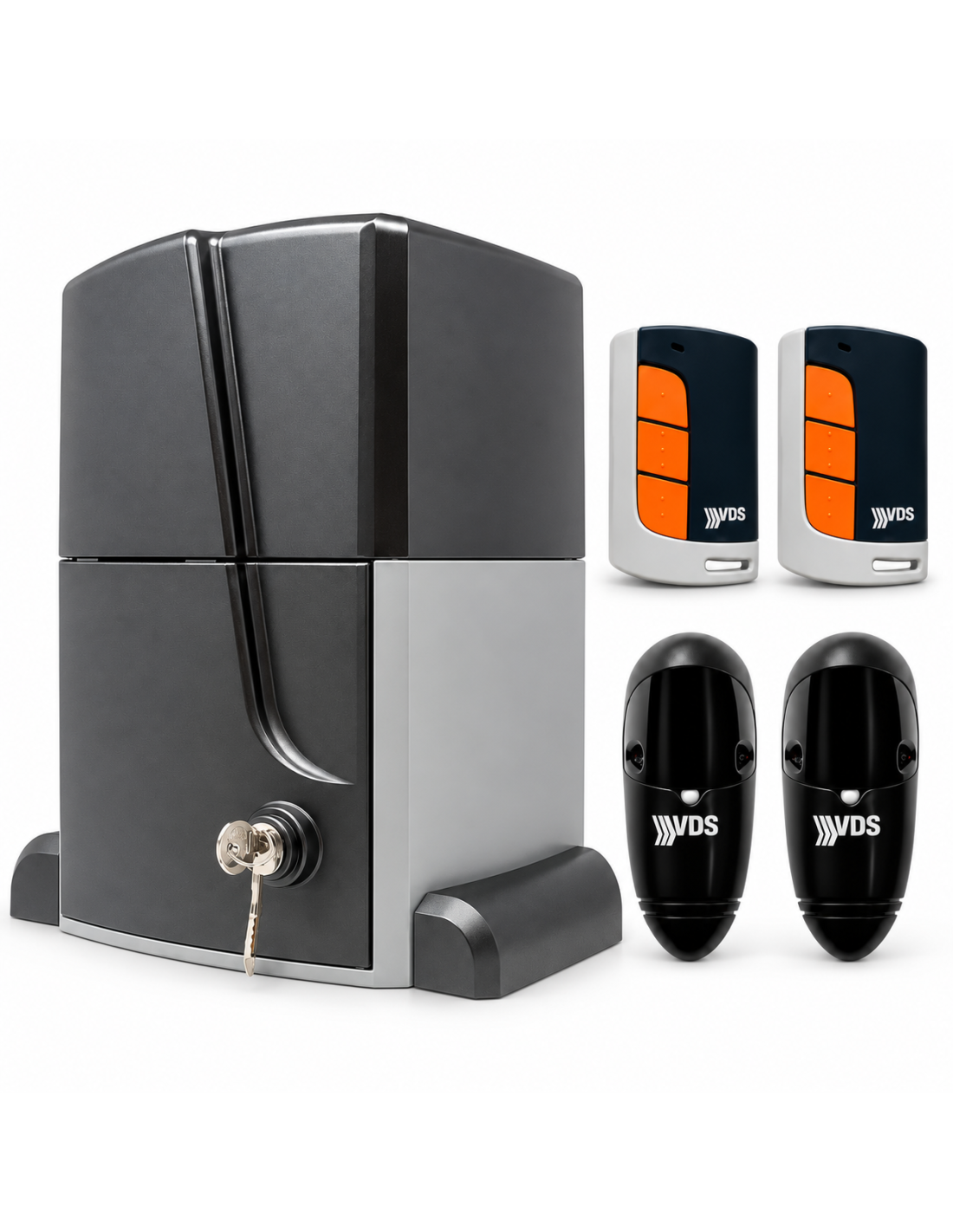

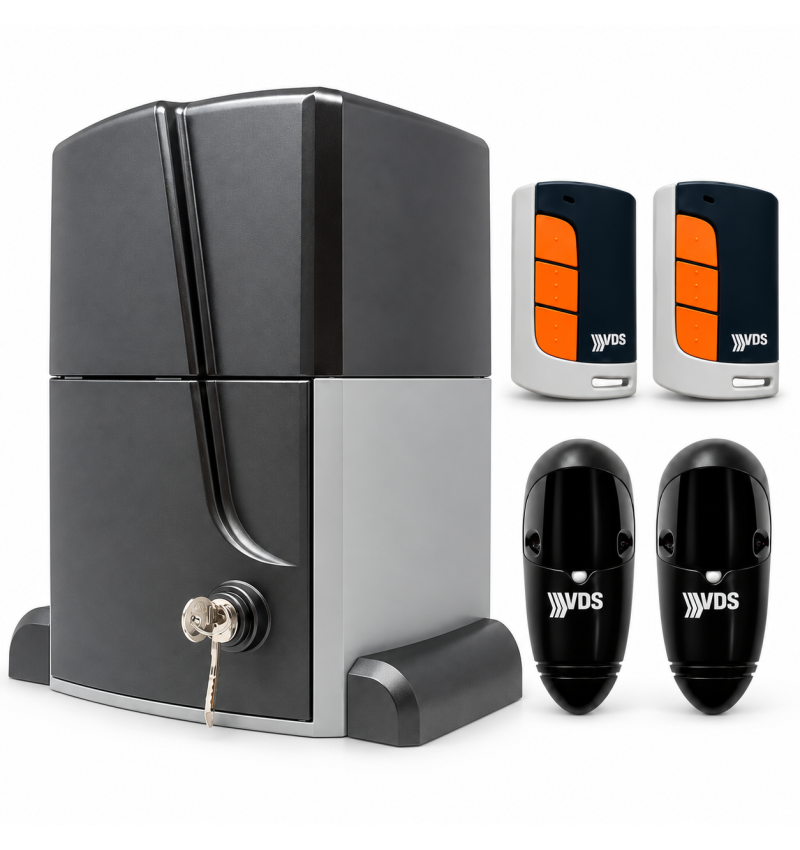

Kit VDS Em mais 2500K 230V para porta deslizante até 2500 kg

Kit VDS A mais 2500K 230V para portas deslizantes até 2.500 kg

A kit VDS A MAIS 2500K é projetado para automação de portas deslizantes de grande peso, até 2.500 kg, que requer uma rotatividade robusta e preparada para uso intensivo.

O conjunto incorpora o engrenagem eletromecânico VDS A mais 2500 de 230VAC, A3500 Code, equipado com placa de fixação, redutor lubrificada em banho de óleo, embreagem mecânica e sistema de desbloqueio manual.

A unidade de controle é incluída para automatismo VDS EURO230M1, E102 Código, que permite gerenciar a rota, fechamento automático, desaceleração, força, finais de corrida e dispositivos de segurança.

O kit é concluído com 2 controles VDS E010 ECO R 433,92 MHz e um jogo de fotocélulas VDS 12 / T com alcance até 50 metros.

É uma solução especialmente indicada para portas de comunidades, indústrias, gabinetes e acessos de alta qualidade com um altamente requisito mecânico.

Kit para portas de correr até 2.500 kg

✓ VDS A mais 2500 230Vac.

✓ Para as portas 2,500 kg.

✓ Redutor lubrificado em banho de óleo.

✓ Central Eletrônica EURO230M1.

✓ 2 controles E010 ECO R 433,92 MHz.

✓ Fotocélulas VDS 12 / T até 50 m.

A EM MAIS 2500 é um engrenagem eletromecânico para portas de correr pesadas 2,500 kg.

Seu sistema de redução garante o bloqueio da porta mecânica quando o motor é interrompido, então você geralmente não precisa de um bloqueio elétrico adicional.

O conjunto mecânico funciona com lubrificação no banho de óleo e tem embreagem de disco duplo em óleo.

Também incorpora um sistema de manual de desbloqueio por alavanca e chave isso permite que você mova a porta manualmente em caso de falha de corte ou maltografia elétrica.

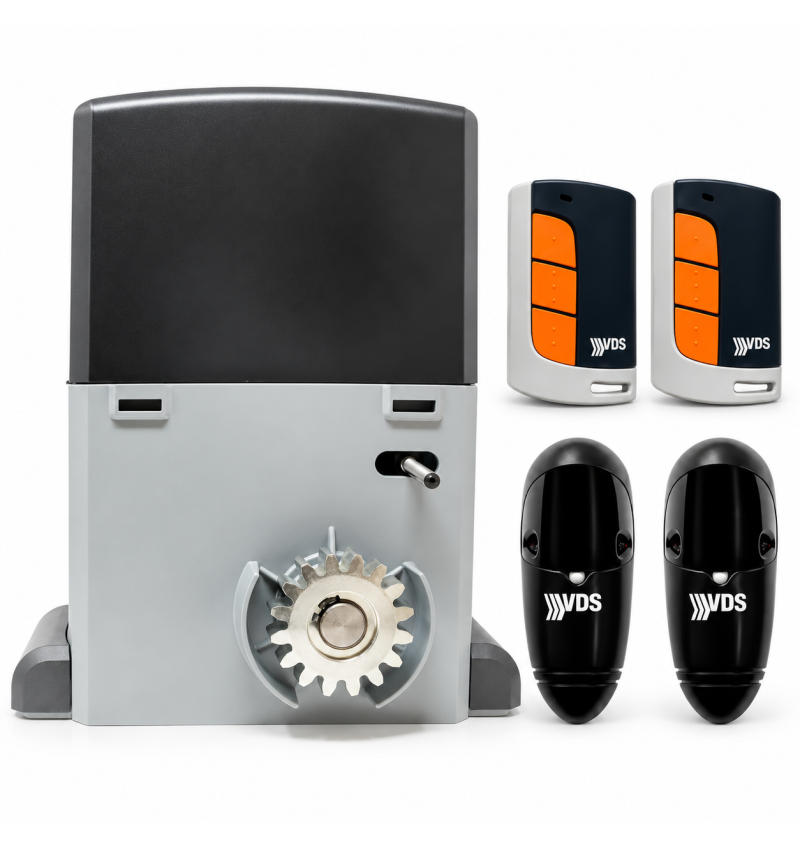

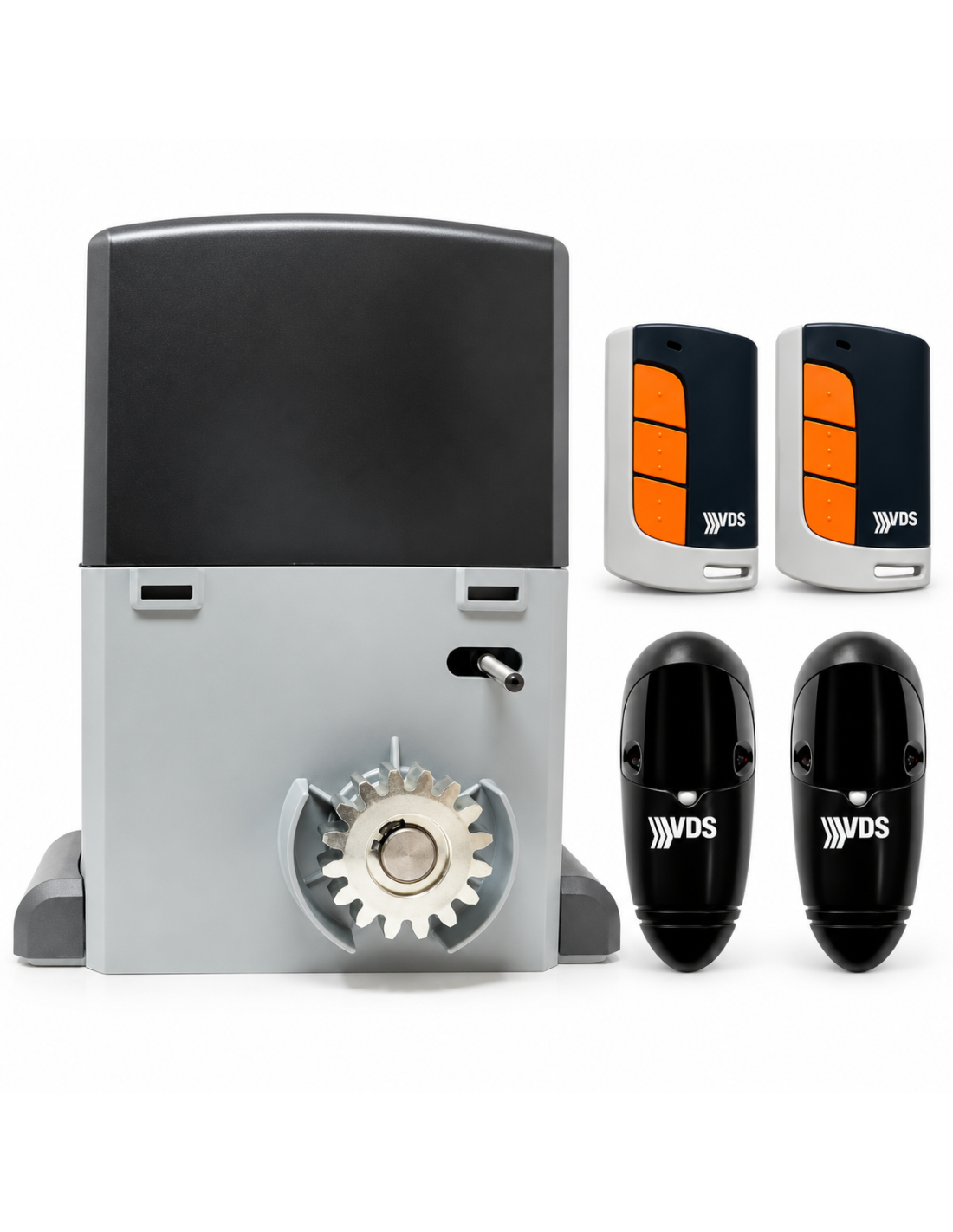

O movimento é transmitido para a porta por meio de um módulo Pinhão 4 Z16 e o zíper correspondente instalado na folha.

✓ Motor de engrenagem eletromecânica para porta deslizante.

✓ 230VAC 50 Hz.

✓ Portas para cima 2,500 kg.

✓ Potência do motor 650 W.

✓ intensivo.

✓ Redutor lubrificado em banho de óleo.

✓ Embreagem Mecânica disco duplo em óleo.

✓ Regulação da força.

✓ Sistema anti-exploração com eletrônica compatível.

✓ Função de ralentização por central compatível.

✓ Fim da carreira mecânica.

✓ Desbloqueio do usuário por alavanca e chave.

✓ Piñón Módulo 4 - Z16.

✓ Grau de proteção IP44.

✓ Velocidade aproximada de deslocamento de 9,6 m / min.

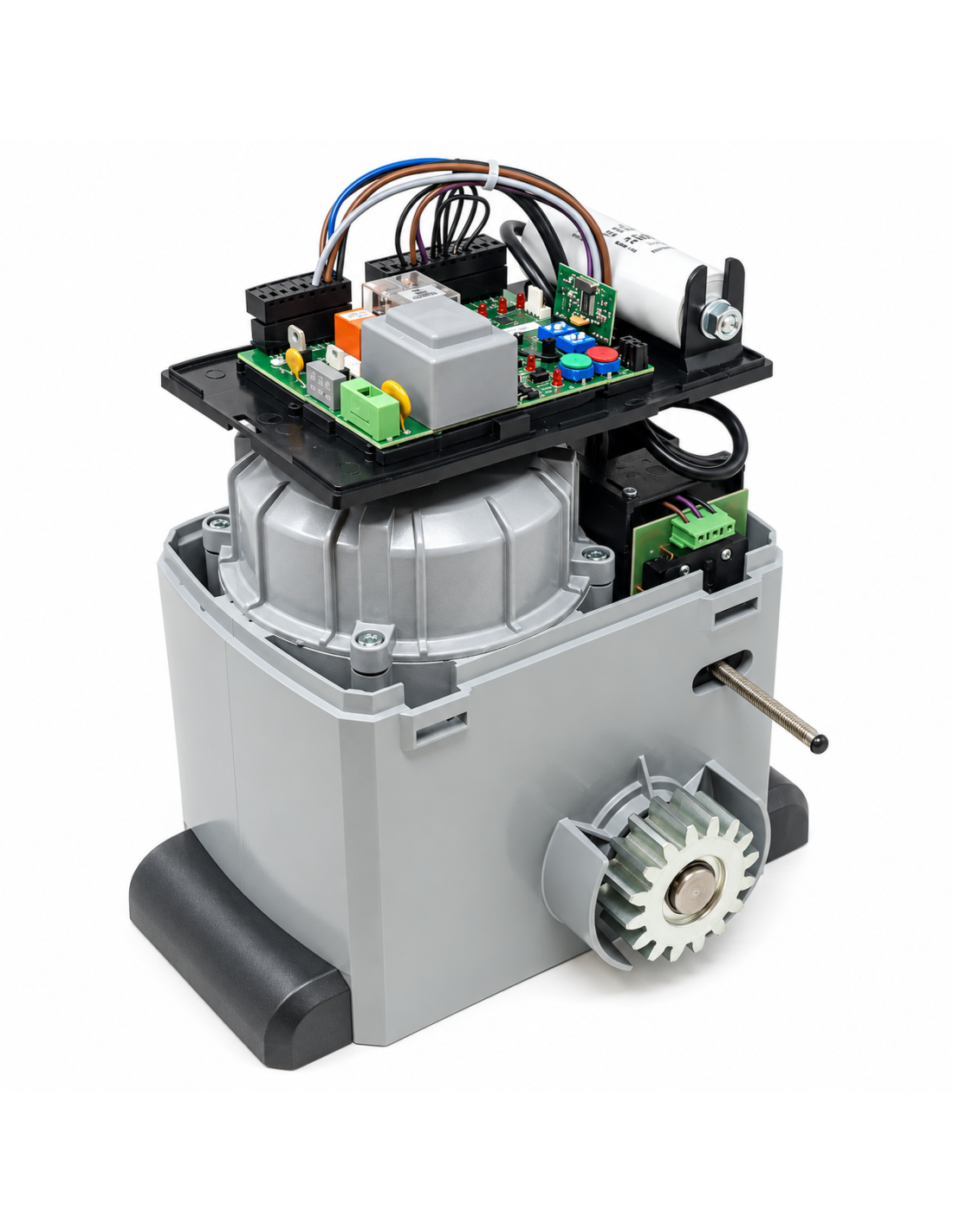

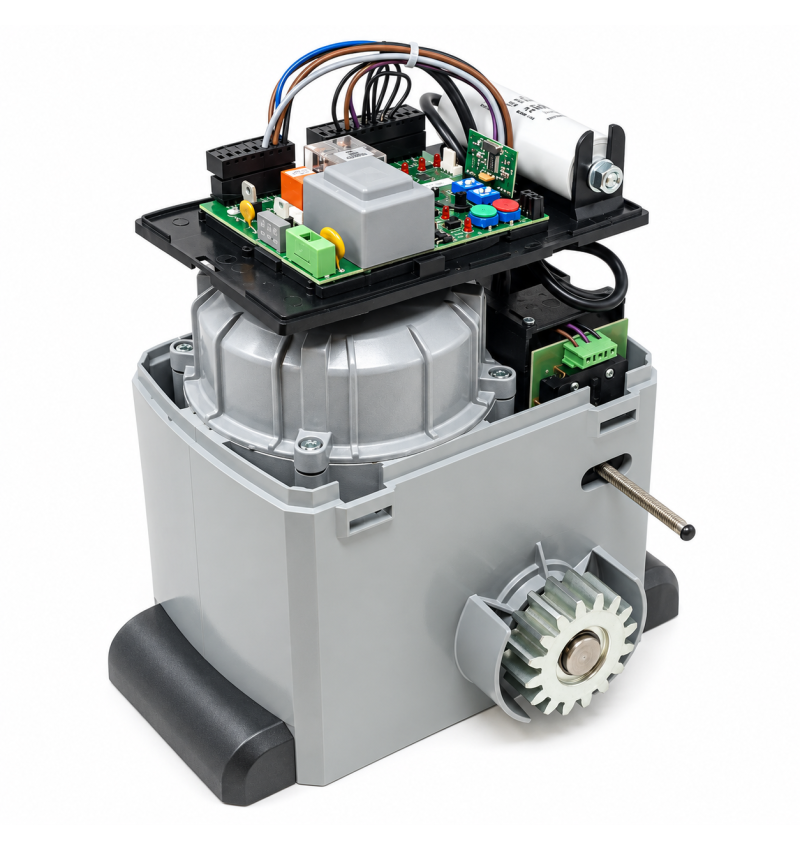

A EURO230M1 é uma central para um motor de 230Vac, usado por VDS em deslizamento, inclinação e barreiras.

Tem regulação independente por dois aparadores T1 e T2: um regula a força durante o movimento normal e o segundo durante a desaceleração.

Permite que você execute o auto-aprendizagem da rota e programar a partida começa pontos na abertura e fechamento.

Também permite trabalhar com carreira, codificador, fotocélulas, banda de segurança, parada e abertura de pedestres.

✓ 230VAC ± 10%.

✓ Comida para acessórios 24VAC / 250 mA.

✓ Iniciar a entrada.

✓ Entrada de abertura de pedestres.

✓ Parar a entrada.

✓ Entrada de fotocélula durante o fechamento.

✓ Entrada para segurança durante a abertura.

✓ Gestão de abertura e fechamento de carreira.

✓ Entrada do codificador.

✓ Função de encerramento automático.

✓ Modo comunitário ou passo a passo.

✓ Função de diminuir a parada suave.

✓ Regulação independente da força em movimento e desaceleração.

✓ Saia para 230Vac lâmpada piscando.

✓ Saia para a luz de cortesia 230VAC.

✓ Gerenciamento de código fixo ou código de rolamento.

✓ Memória para 254 controles.

O kit inclui 2 controles VDS E010 E010 ECO R para controlar o automatismo remoto.

Eles trabalham em uma frequência de 433,92 MHz e eles usam um sistema de codificação Código de rolamento.

Os controles devem ser memorizados no receptor da caixa após o procedimento de programação correspondente.

O kit incorpora um jogo de fotocélulas VDS 12 / T para proteger a zona de passagem durante as manobras de porta.

O escopo indicado para essas fotocélulas é até 50 metros.

O Euro230M1 tem uma entrada específica para uma fotocélula de fechamento; Ao detectar um obstáculo durante o fechamento pode inverta o movimento da porta de acordo com a configuração da planta.

Zíper não incluído

Para transmitir o movimento do motor para a porta é necessário zipper 4 módulo compatível. O zíper não aparece incluído na composição deste kit e deve ser adicionado de acordo com o comprimento da porta.

Importante antes de instalar

Uma porta grande deve ter um estrutura, guia inferior e rodas em condições perfeitas. Antes de instalar a automação, ele deve ser verificado que a folha se move manualmente suavemente e regularmente.

Eles também devem ser instalados tops de segurança mecânica física para evitar que a porta deixe o seu guia nas extremidades da rota.

A instalação, regulamento de força e comissionamento deve ser realizada respeitando o manual do fabricante e os dispositivos de segurança necessários.

■ 1 × motor VDS A mais 2500 230VAC, código A3500.

■ 1 × placa de fixação do motor / base.

■ 1 × central eletrônico VDS EURO230M1 E102.

■ 2 × controles VDS ECO R E010 433,92 MHz.

■ 1 × jogo de fotocélula VDS 12 / T até 50 m.
