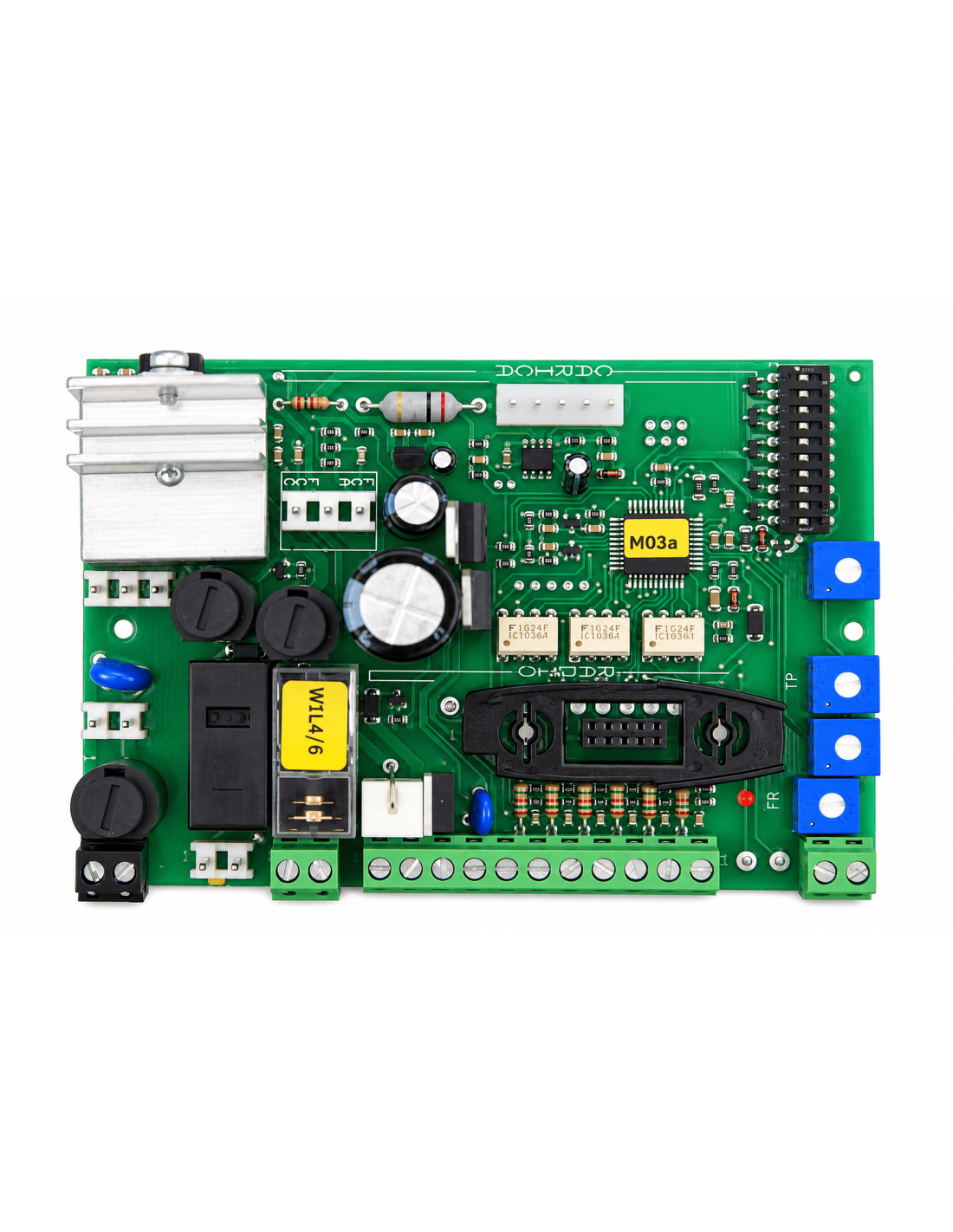

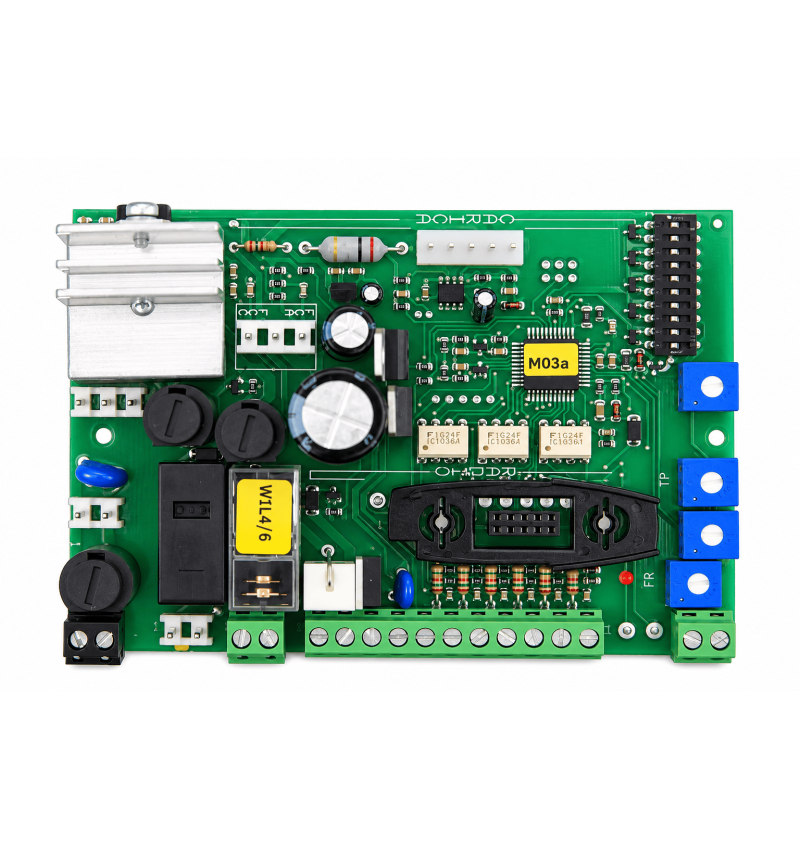

Plaque électronique Nice SPWA20 pour les barrières Wil4 / WIL6
Les Nice SPWA20 est le electronique de remplacement d'origine utilisé dans les barrières automatiques de l'ancienne gamme Nice WIL.
Est destiné à remplacer l'électronique de contrôle WA20 lorsque la plaque d'origine a une ventilation, permettant au moteur, au transformateur et à d'autres composants mécaniques de la barrière chaque fois qu'ils sont en bon état.
La plante gère le fonctionnement du moteur, la fin de la race, des décélérations, des dispositifs de sécurité, une ouverture et une fermeture automatique et des différentes fonctions programmables de la barrière.
La plaque a connecteur pour le récepteur radio plug-in. Le récepteur radio il n'est pas inclus avec cette pièce de rechange.
Compatibilité
✓ Nice WIL4
✓ Nice WIL4I
✓ Nice WIL6
✓ Nice WIL6I
Données de remplacement
| Fonctionnalité |
Information |
| Fabricant |
Nice |
| Référence |
SPWA20 |
| Associés |
WA20 |
| Application |
Barrières automatiques |
| Modèles compatibles |
WIL4 / WIL4I / WIL6 / WIL6I |
| Récepteur radio |
Non inclus |
| Connecteur du récepteur |
Type SM / SMXI |
Fonctions principales de la centrale WA20
✓ Gestion électronique des barrières Nice WIL.
✓ Contrôle de ouverture et fermeture.
✓ Gestion de la course.
✓ Réglementation de la force de travail.
✓ Réglementation de la force pendant la phase de décélération.
✓ Gestion de la chômage doux aux extrémités de la route.
✓ Temps de pause réglable pour fermeture automatique.
✓ Les billets de contrôle de contrôle et de sécurité.
✓ Gestion de photocellules.
✓ Sortie pour lampe clignotante 24VDC.
✓ Sortie pour clair de courtoisie.
✓ Quittez pour indicateur barrière ouverte.
✓ Connecteur pour récepteur radio plug-in Nice.
Caractéristiques de l'usine WA20
| Fonctionnalité |
Valeur |
| Alimentation Wil4 / WIL6 AUTOMATISATION |
230VAC ± 10% - 50/60 Hz |
| Accessoires de sortie |
24VDC - 200 ma max. |
| Clignotant |
24VDC - 25 W max. |
| Clair de courtoisie |
24VDC - 10 W max. |
| Indicateur de barrière ouverte |
24VDC - 10 W max. |
| Temps de pause |
3 - 120 s |
| Température de fonctionnement |
-20 ° C / +70 ° C |
Récepteur radio non inclus
La plaque SPWA20 n'intègre pas le récepteur radio intégré.
A un connecteur pour installer un récepteur de plug-in Nice compatible, comme les récepteurs utilisés à l'origine dans la famille SMXI.
Remplacement de la plaque électronique
Lors du remplacement de la plante peut être nécessaire pour effectuer la configuration des fonctions, des temps, de la force et de la décélération.
Avant de déconnecter l'ancienne assiette, il est recommandé identifier et documenter la position de tous les câbles et la configuration des microcommunications et des règlements.
Plaque électronique de rechange simple
Ce produit correspond uniquement au plaque électronique Nice SPWA20. Il n'inclut pas le récepteur radio, le transformateur, le motorigoteur, le boîtier de la barrière, le mât ou d'autres composants de l'automatisme.
Vérifiez le modèle avant la commande
Le SPWA20 est destiné à la vieille famille Nice WIL4 / WIL4I / WIL6 / WIL6I. Il ne faut pas confondre avec les centraux utilisés dans les barrières Nice LARGE, M-BAR, L-Bar ou autres générations.
Manuel
Voir le manuel officiel Nice WIL / WA20 pour vérifier la connexion, la programmation, la réglementation et les dispositifs de sécurité de l'usine.
Content de l'offre
■ 1 × plaque électronique d'origine Nice SPWA20 / WA20.
