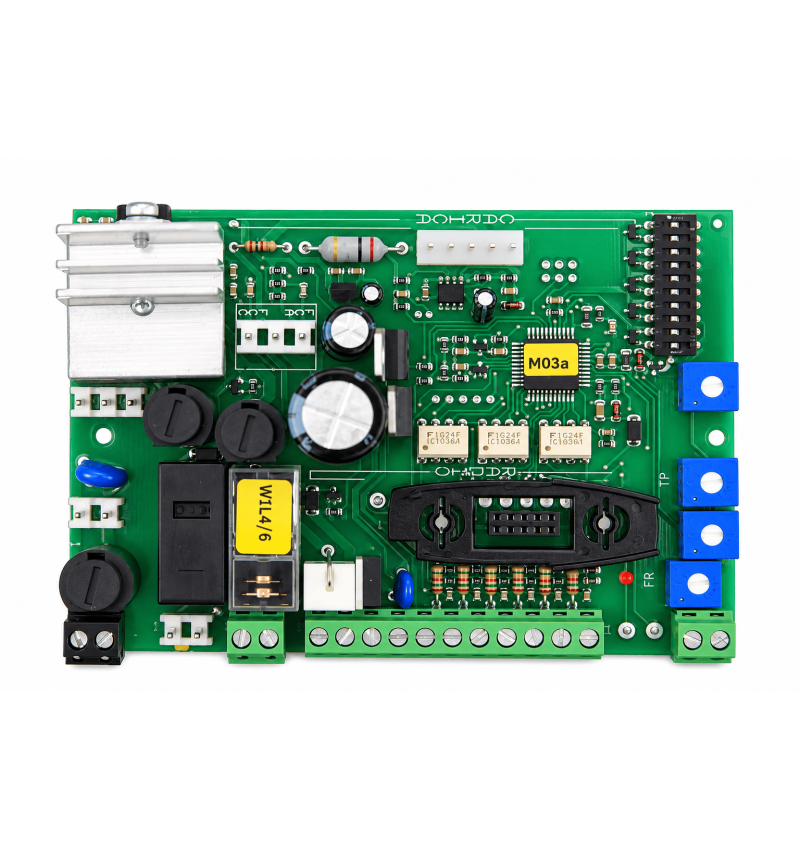

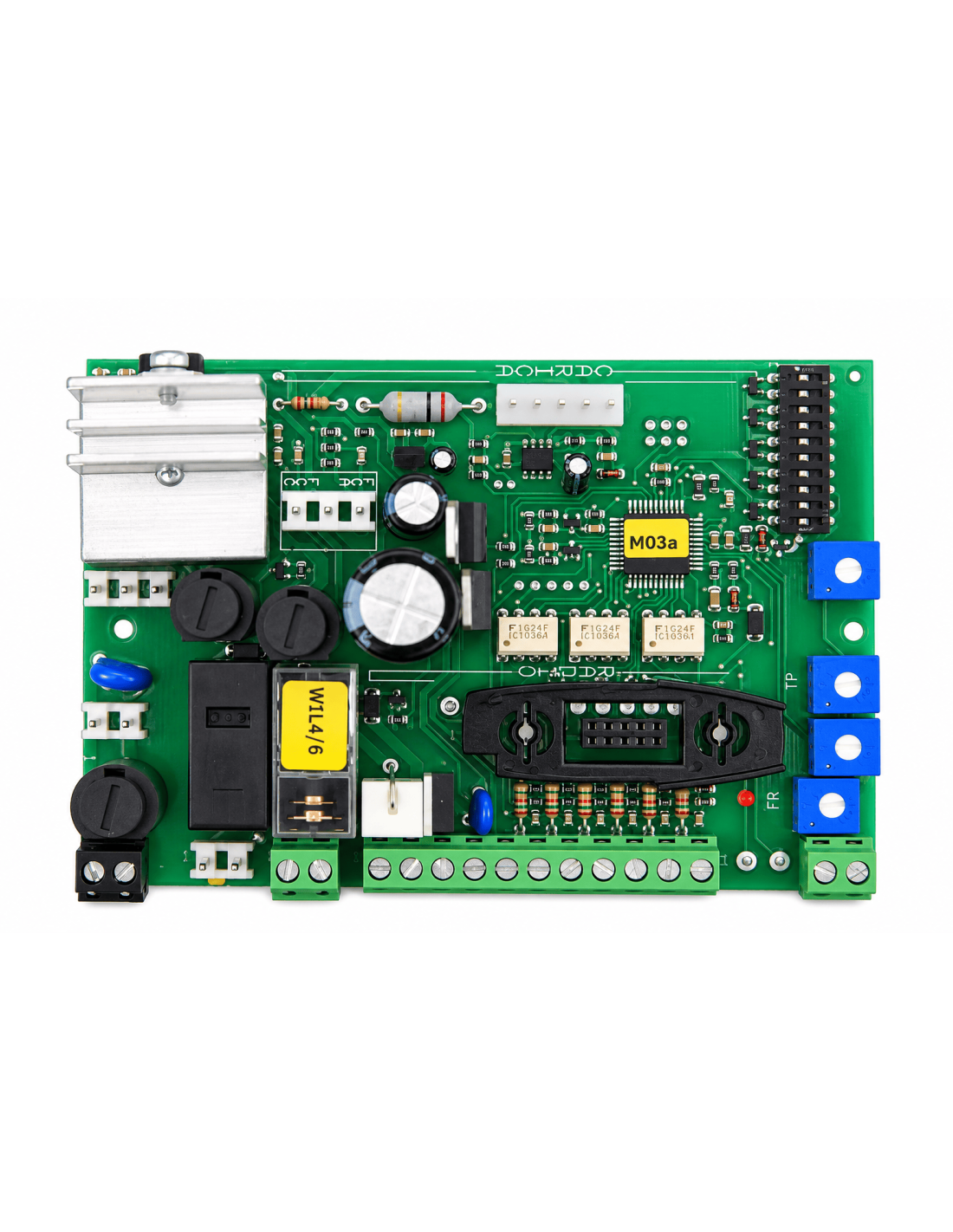

Placa electrónica Nice SPWA20 para barreras WIL4 / WIL6
La Nice SPWA20 es la placa electrónica de recambio original utilizada en las barreras automáticas de la antigua gama Nice WIL.
Está destinada a sustituir la electrónica de control WA20 cuando la placa original presenta una avería, permitiendo conservar el motor, transformador y demás componentes mecánicos de la barrera siempre que se encuentren en buen estado.
La central gestiona el funcionamiento del motor, los finales de carrera, desaceleraciones, dispositivos de seguridad, apertura y cierre automático y las diferentes funciones programables de la barrera.
La placa dispone de conector para receptor de radio enchufable. El receptor de radio no está incluido con este recambio.
Compatibilidad
✓ Nice WIL4
✓ Nice WIL4I
✓ Nice WIL6
✓ Nice WIL6I
Datos del recambio
| Característica |
Información |
| Fabricante |
Nice |
| Referencia |
SPWA20 |
| Central asociada |
WA20 |
| Aplicación |
Barreras automáticas |
| Modelos compatibles |
WIL4 / WIL4I / WIL6 / WIL6I |
| Receptor de radio |
No incluido |
| Conector receptor |
Tipo SM / SMXI |
Funciones principales de la central WA20
✓ Gestión electrónica de las barreras Nice WIL.
✓ Control de apertura y cierre.
✓ Gestión de los finales de carrera.
✓ Regulación de la fuerza de trabajo.
✓ Regulación de la fuerza durante la fase de desaceleración.
✓ Gestión del paro suave en los extremos del recorrido.
✓ Tiempo de pausa regulable para cierre automático.
✓ Entradas para dispositivos de mando y seguridad.
✓ Gestión de fotocélulas.
✓ Salida para lámpara destellante 24Vdc.
✓ Salida para luz de cortesía.
✓ Salida para indicador de barrera abierta.
✓ Conector para receptor de radio enchufable Nice.
Características de la central WA20
| Característica |
Valor |
| Alimentación automatismo WIL4 / WIL6 |
230Vac ±10% - 50/60 Hz |
| Salida accesorios |
24Vdc - 200 mA máx. |
| Lámpara destellante |
24Vdc - 25 W máx. |
| Luz de cortesía |
24Vdc - 10 W máx. |
| Indicador barrera abierta |
24Vdc - 10 W máx. |
| Tiempo de pausa |
3 - 120 s |
| Temperatura de funcionamiento |
-20 °C / +70 °C |
Receptor de radio no incluido
La placa SPWA20 no incorpora receptor de radio integrado.
Dispone de un conector para instalar un receptor enchufable Nice compatible, como los receptores utilizados originalmente en la familia SMXI.
Sustitución de la placa electrónica
Al sustituir la central puede ser necesario realizar nuevamente la configuración de funciones, tiempos, fuerza y desaceleración.
Antes de desconectar la placa antigua se recomienda identificar y documentar la posición de todos los cables y la configuración de los microinterruptores y regulaciones.
Solo placa electrónica de recambio
Este producto corresponde únicamente a la placa electrónica Nice SPWA20. No incluye receptor de radio, transformador, motorreductor, carcasa de barrera, mástil ni demás componentes del automatismo.
Compruebe el modelo antes del pedido
La SPWA20 está destinada a la antigua familia Nice WIL4 / WIL4I / WIL6 / WIL6I. No debe confundirse con las centrales utilizadas en las barreras Nice WIDE, M-BAR, L-BAR u otras generaciones.
Manual de instrucciones
Consulte el manual oficial Nice WIL / WA20 para verificar el conexionado, programación, regulaciones y dispositivos de seguridad de la central.
Contenido del suministro
■ 1 × placa electrónica original Nice SPWA20 / WA20.
