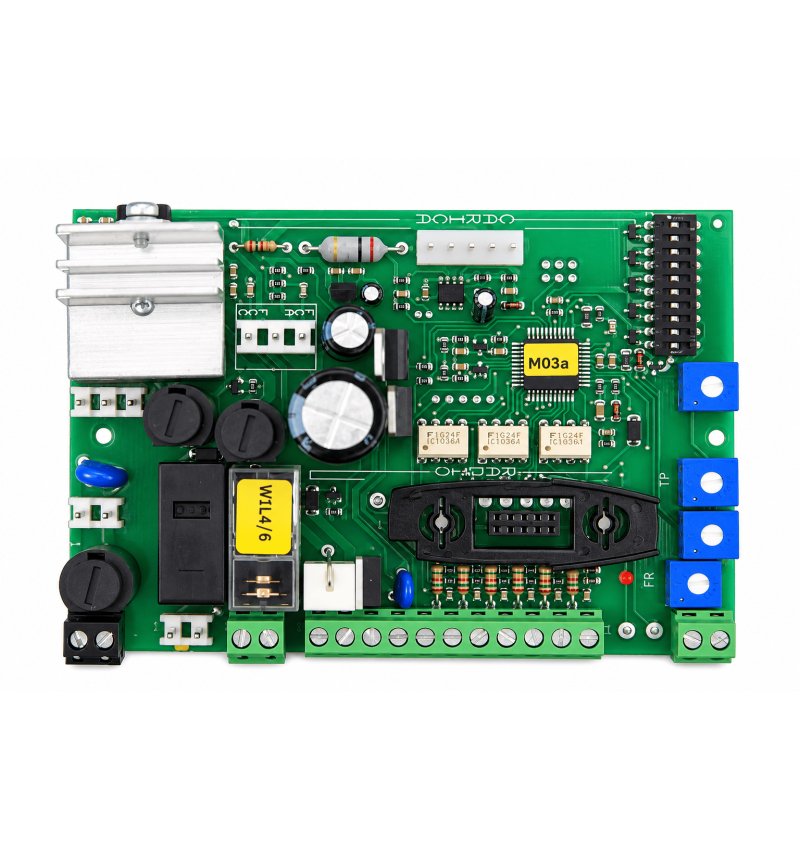

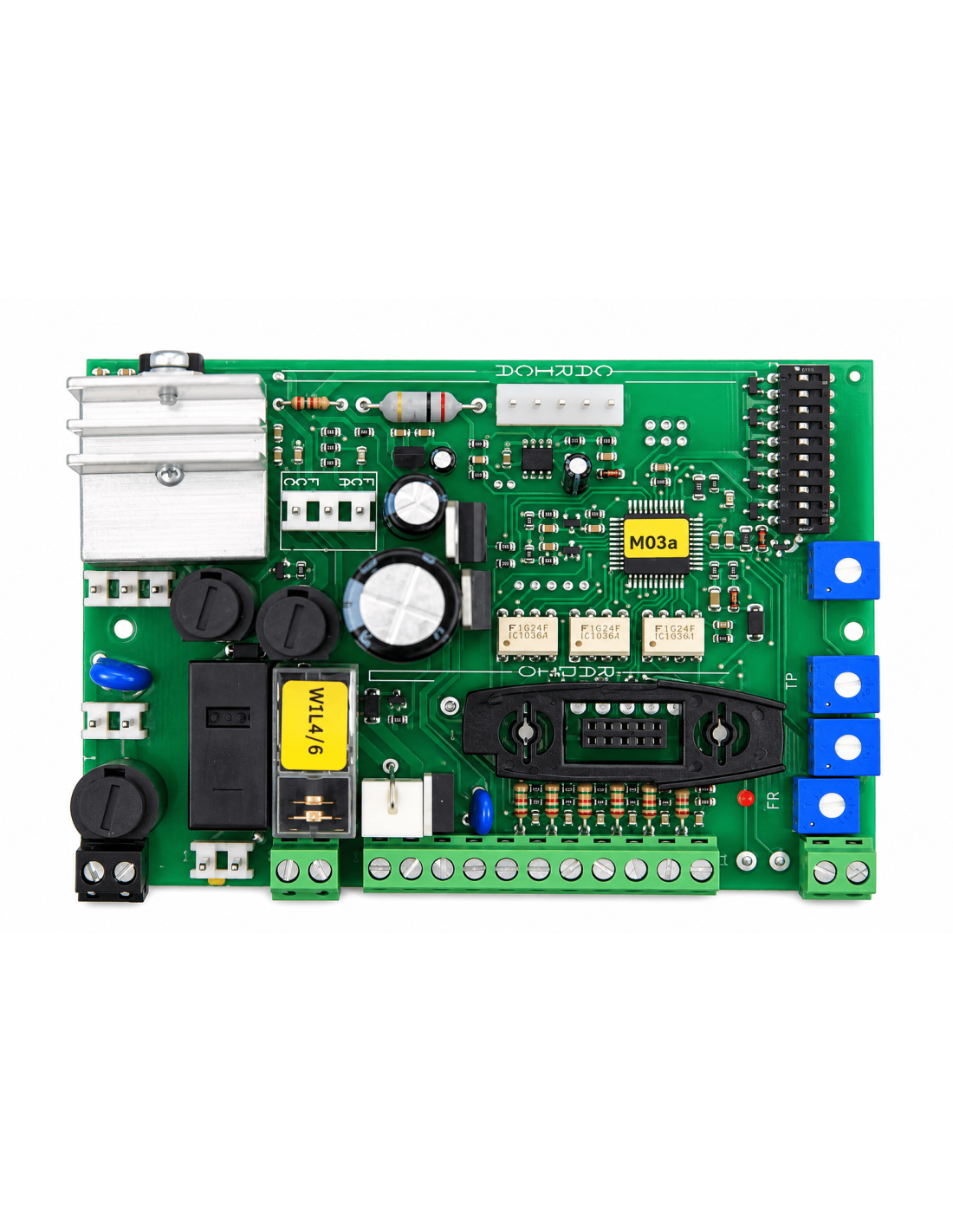

Placa eletrônica Nice SPWA20 para barreiras Wil4 / WIL6
A Nice SPWA20 é o eletrônica de substituição original usado nas barreiras automáticas da antiga faixa Nice WIL.
Destina-se a substituir a eletrônica de controle WA20 quando a placa original tem uma colapso, permitindo o motor, transformador e outros componentes mecânicos da barreira sempre que estão em boas condições.
A planta gerencia a operação do motor, o fim da corrida, desacelerações, dispositivos de segurança, abertura e fechamento automático e as diferentes funções programáveis da barreira.
A placa tem conector para receptor de rádio plug-in. O receptor de rádio não está incluído com esta peça de reposição.
Compatibilidade
✓ Nice WIL4
✓ Nice WIL4I
✓ Nice WIL6
✓ Nice WIL6I
Dados de substituição
| Funcionalidade |
Informações |
| Fabricante |
Nice |
| Referência |
SPWA20 |
| Associados |
WA20 |
| Aplicação |
Barreiras automáticas |
| Modelos compatíveis |
WIL4 / WIL4I / WIL6 / WIL6I |
| Receptor de rádio |
Não incluído |
| Conector do receptor |
Tipo SM / SMXI |
Funções principais da estação de energia WA20
✓ Gestão Eletrônica de Barreiras Nice WIL.
✓ Controle de abertura e fechamento.
✓ Gestão do raça.
✓ Regulação do força de trabalho.
✓ Regulação da força durante a fase de desaceleração.
✓ Gestão do desemprego suave nas extremidades da rota.
✓ Tempo de pausa ajustável para encerramento automático.
✓ Ingressos para dispositivos de controle e segurança.
✓ Gestão de fotocélulas.
✓ Saia para lâmpada piscando 24VDC.
✓ Saia para luz de cortesia.
✓ Saia para o indicador barreira aberta.
✓ Conector para receptor de rádio plug-in Nice.
Características da planta WA20
| Funcionalidade |
Valor |
| Alimentos Wil4 / WIL6 AUTOMATION |
230VAC ± 10% - 50/60 Hz |
| Acessórios de saída |
24VDC - 200 mA max. |
| Piscando |
24VDC - 25 W Max. |
| Luz de cortesia |
24VDC - 10 W Max. |
| Indicador de barreira aberta |
24VDC - 10 W Max. |
| Tempo de pausa |
3 - 120 s |
| Temperatura de operação |
-20 ° C / +70 ° C |
Receptor de rádio não incluído
O prato SPWA20 não incorpora receptor de rádio integrado.
Tem um conector para instalar um receptor de plug-in Nice compatível, como os receptores originalmente usados na família SMXI.
Substituição da placa eletrônica
Ao substituir a planta pode ser necessário realizar o configuração de funções, horários, força e desaceleração.
Antes de desconectar a placa antiga é recomendado identificar e documentar a posição de todos os cabos e configuração de microinteres e regulamentos.
Placa eletrônica única de reposição
Este produto corresponde apenas ao placa eletrônica Nice SPWA20. Não inclui receptor de rádio, transformador, moeda de rodas, habitação de barreiras, mastro ou outros componentes do automatismo.
Verifique o modelo antes do pedido
O SPWA20 está destinado à família antiga Nice WIL4 / WIL4I / WIL6 / WIL6I. Não deve ser confundido com os centrais usados nas barreiras Nice LARGO, M-BAR, L-Bar ou outras gerações.
Manual
Ver o manual oficial Nice WIL / WA20 para verificar a conexão, programação, regulamentos e dispositivos de segurança da planta.
Fornecimento de conteúdo
■ 1 × placa eletrônica original Nice SPWA20 / WA20.
