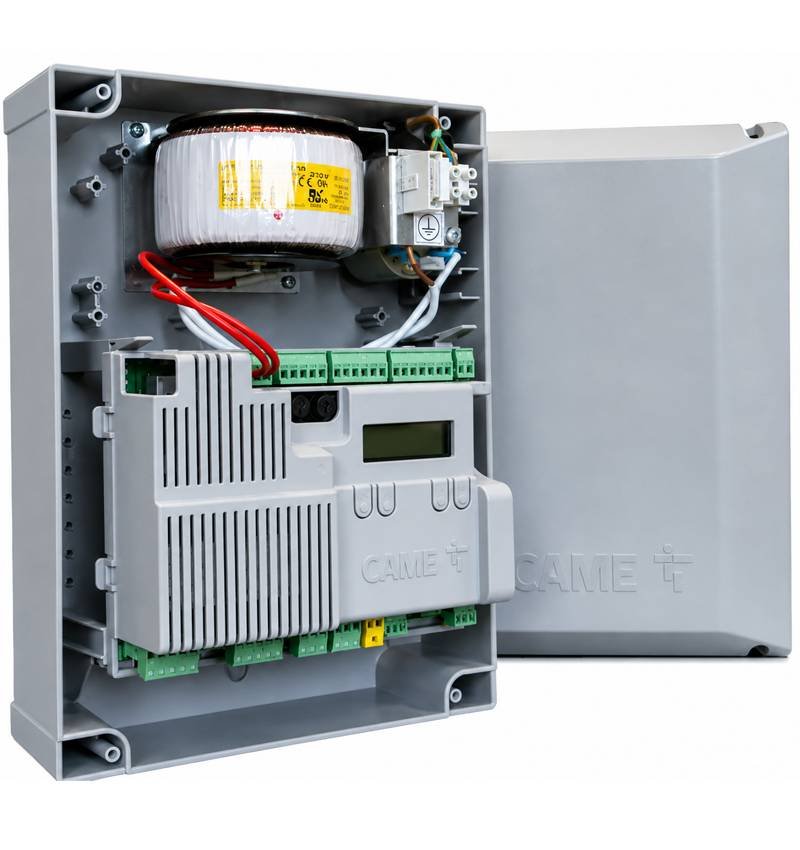

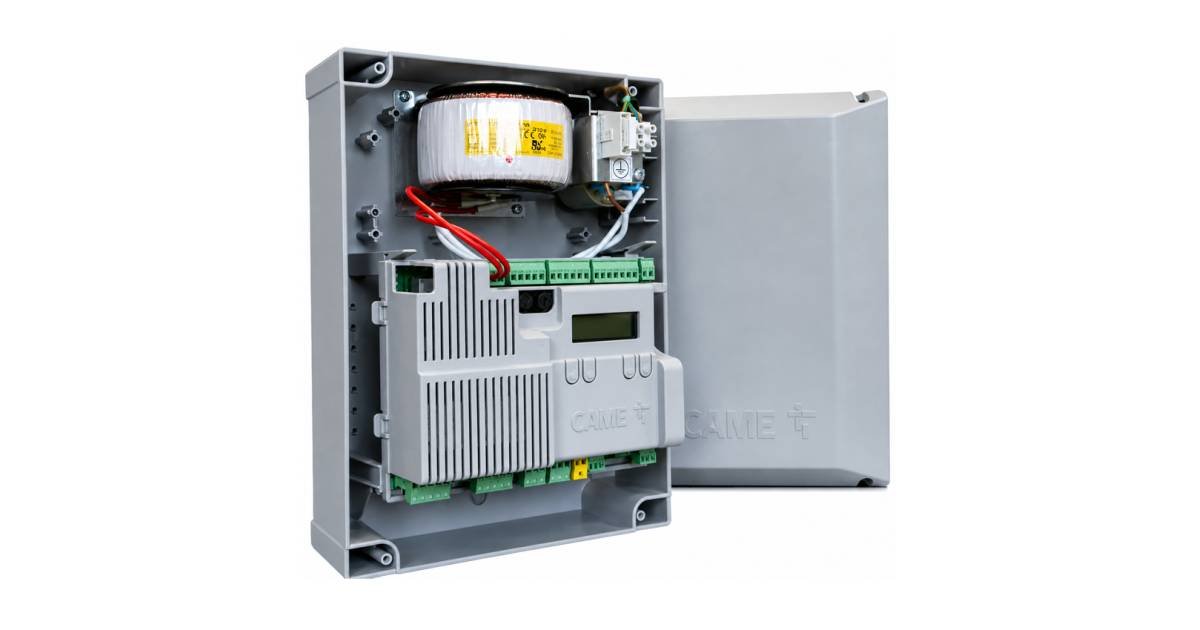

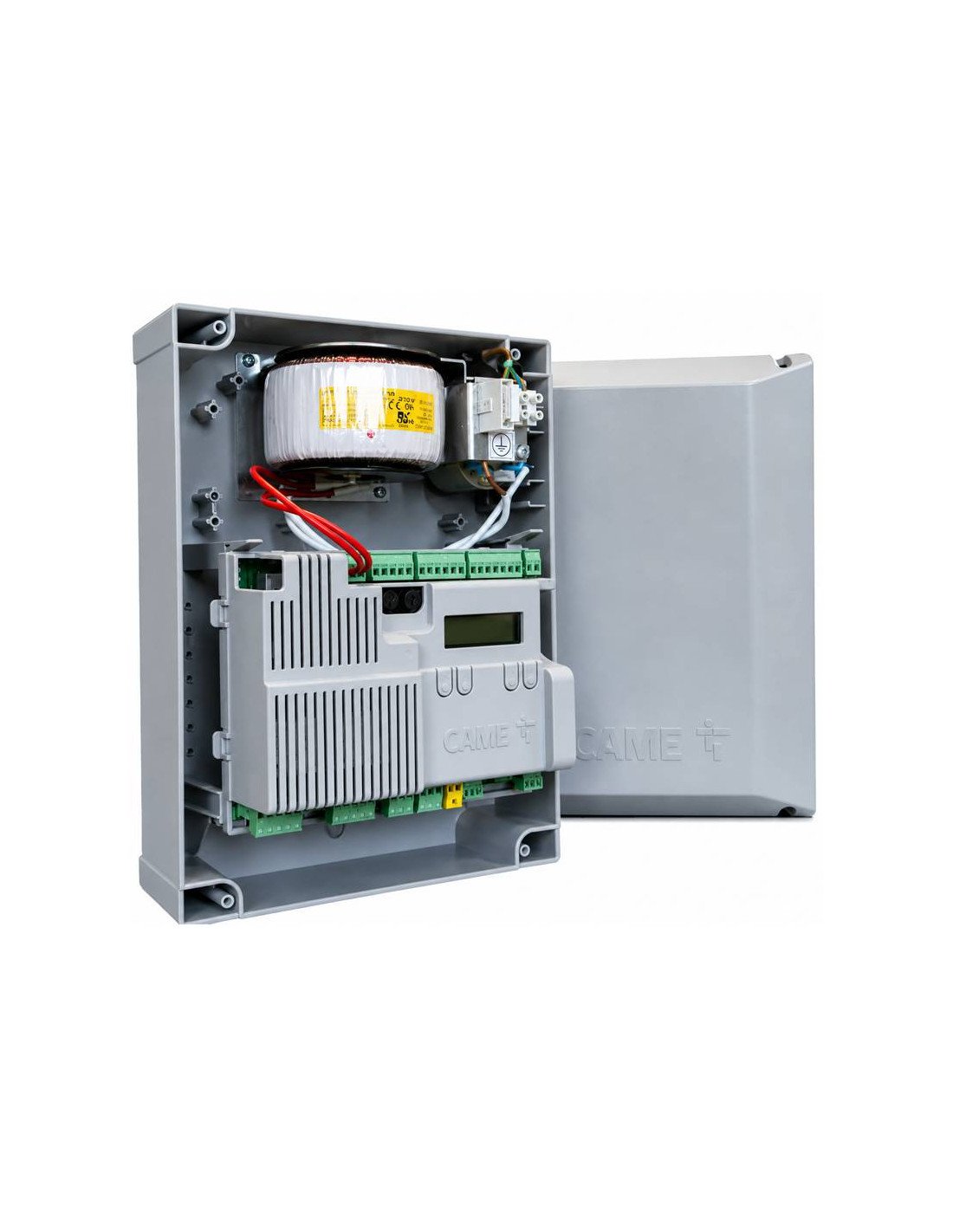

Manœuvre CAME Zlx24sa (801QA-0060)

CAME Zlx24sa il s'agit d'un graphique de manœuvre multifonction conçu pour les automatismes de portes battantes à deux feuilles avec des moteurs 24v. Incorpore l'alimentation 230V AC, Affichage du graphique de programmation et de signalisation, auto-diagnostic des dispositifs de sécurité et la technologie de contrôle de la vitesse de pointe et de la lecture de paires.

Cette table électronique est conçue pour les installations résidentielles, communautaires ou professionnelles où une gestion précise, sûre et configurable de l'automatisme est requise. Grâce à sa compatibilité avec plusieurs moteurs CAME de 24V, c'est une solution très polyvalente pour les nouvelles installations et les substitutions des cadres anciens compatibles.

Principaux avantages de l'image CAME Zlx24sa

• Photo multifonction: préparé pour contrôler les portes battantes à deux feuilles avec des moteurs 24V.
• Affichage graphique intégré: il facilite la programmation, la configuration et le diagnostic de l'automatisation.
• Auto-diagnostic des assurances: il permet de surveiller les périphériques de sécurité connectés.
• Technologie Adaptive Vitesse et couple: speed avancé et gestion des paires pour un mouvement plus contrôlé.
• Bus CXN: compatible avec les accessoires à l'aide du système de bus CXN.
• Compatible avec le codeur: il permet une gestion plus précise du mouvement moteur.
• 4 entrées de sécurité: plus grande flexibilité pour connecter des photocellules, des bandes sensibles ou d'autres appareils.
• Mémoire jusqu'à 1000 utilisateurs: idéal pour les installations avec plusieurs contrôles ou utilisateurs enregistrés.
• Protection IP54: cas préparé pour une installation extérieure protégée.

Applications recommandées

• Portes battantes automatique d'une ou deux feuilles.
• Automatisation CAME avec des moteurs 24v.
• Installations résidentielles et communautaires.
• Remplacement des peintures électroniques CAME compatible.
• Installations nécessitant un codeur, un contrôle de sécurité et une programmation avancée.

Caractéristiques techniques

Moteurs compatibles

La boîte de manœuvre CAME Zlx24sa il est compatible avec différentes automations CAME de 24V pour les portes battantes et d'autres systèmes compatibles. Parmi les modèles compatibles sont:

• AXI
• STYLO
• ATS
• ATI
• AXO
• LA GRENOUILLE
• FTX
• VITE
• FERNI
• F4000
• EMEGA

Modèles configurables de la case

Dans le menu de configuration de la boîte, vous pouvez sélectionner différents types de moteur pour adapter le fonctionnement de l'équipement à l'installation. Parmi les modèles indiqués dans le manuel sont inclus:

• Stylo-I
• Stylo-RME
• FTX
• Fast-70
• AXI
• A1824
• FERNI
• Ferni-v
• AXO
• A3024N / A5024N / F7024N
• Grenouille-a24
• Grenouille-a24e
• ATS
• F1024
• F4024e
• F4024ep
• Em4024
• ATI-30DGF / ATI-50DGF

Accessoires optionnels compatibles

• Module RGSM001 806SA-0010: accessoire optionnel pour fonctions GSM.
• Module SMA 009SMA: accessoire optionnel pour une expansion des fonctions.
• Carte de chargeur de batterie RLB 002RLB: il permet la connexion de batteries d'urgence.
• Batteries 7AH 846XG-0030: recommandé pour contrôler tous les moteurs nécessaires dans la boîte, installé dans une boîte externe.

Recommandation d'installation

L'installation et la programmation de la boîte CAME 801QA-0060 ZLX24SA cela doit être fait par du personnel qualifié. Avant de remplacer une ancienne boîte ou d'installer cet équipement dans une automatisation existante, il est recommandé de vérifier le modèle de moteur exact, le type d'encodeur, les terminaisons de course et les périphériques de sécurité installés.

Dans les installations avec un seul moteur, le manuel indique que la connexion doit être effectuée sur la sortie correspondant à mOTEUR M2. Pour les installations à deux feuilles, les connexions à M1 et M2 selon la feuille retardée dans l'ouverture et la fermeture.
