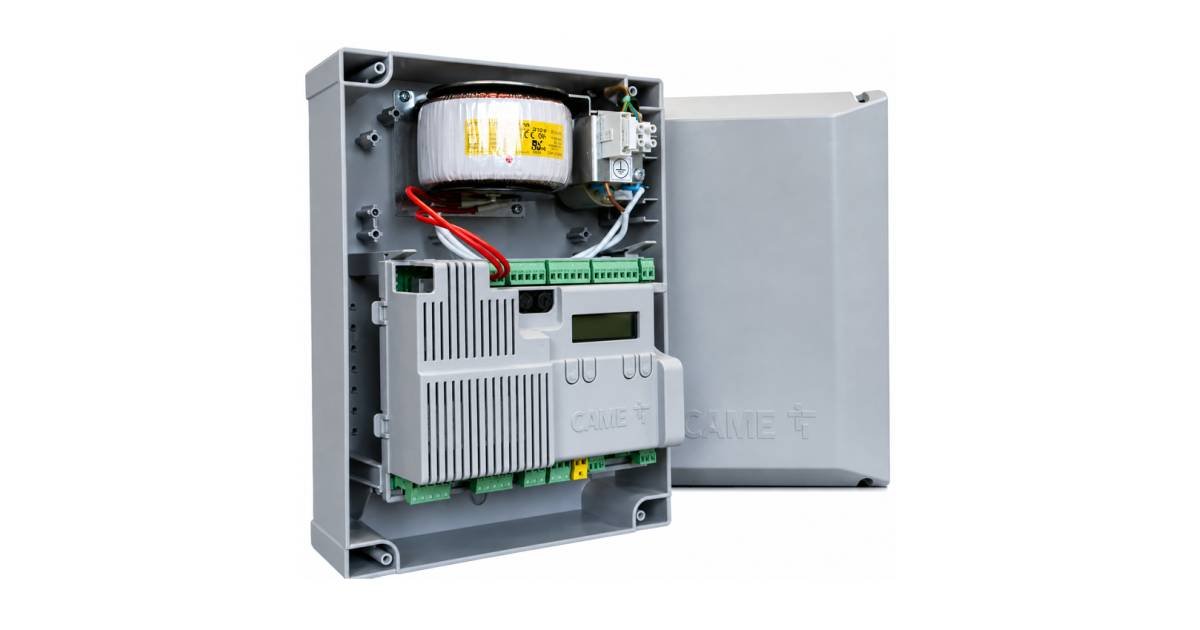

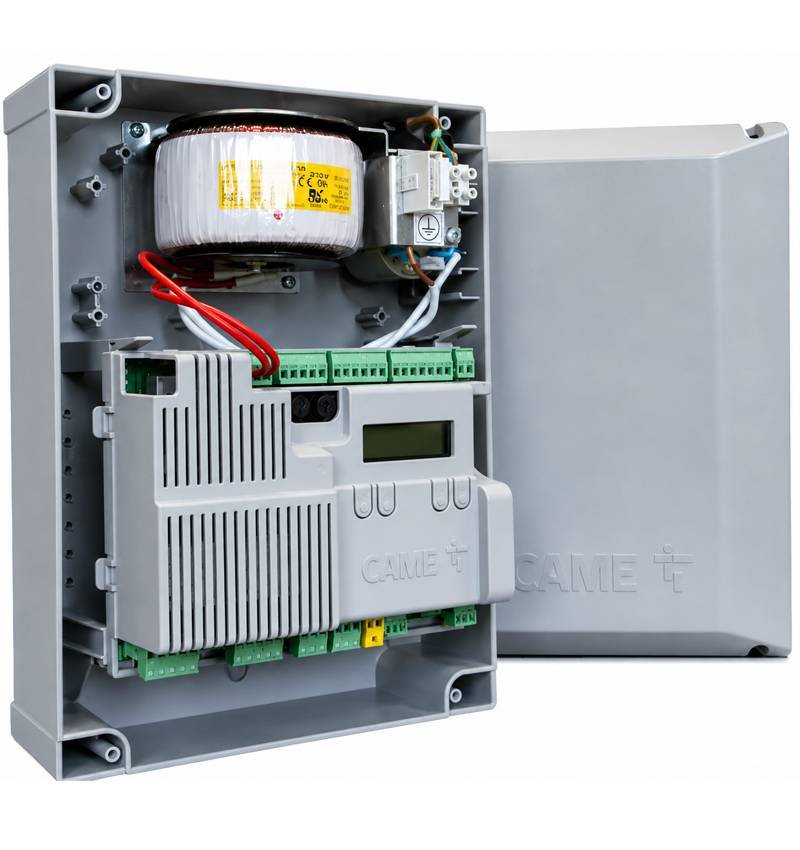

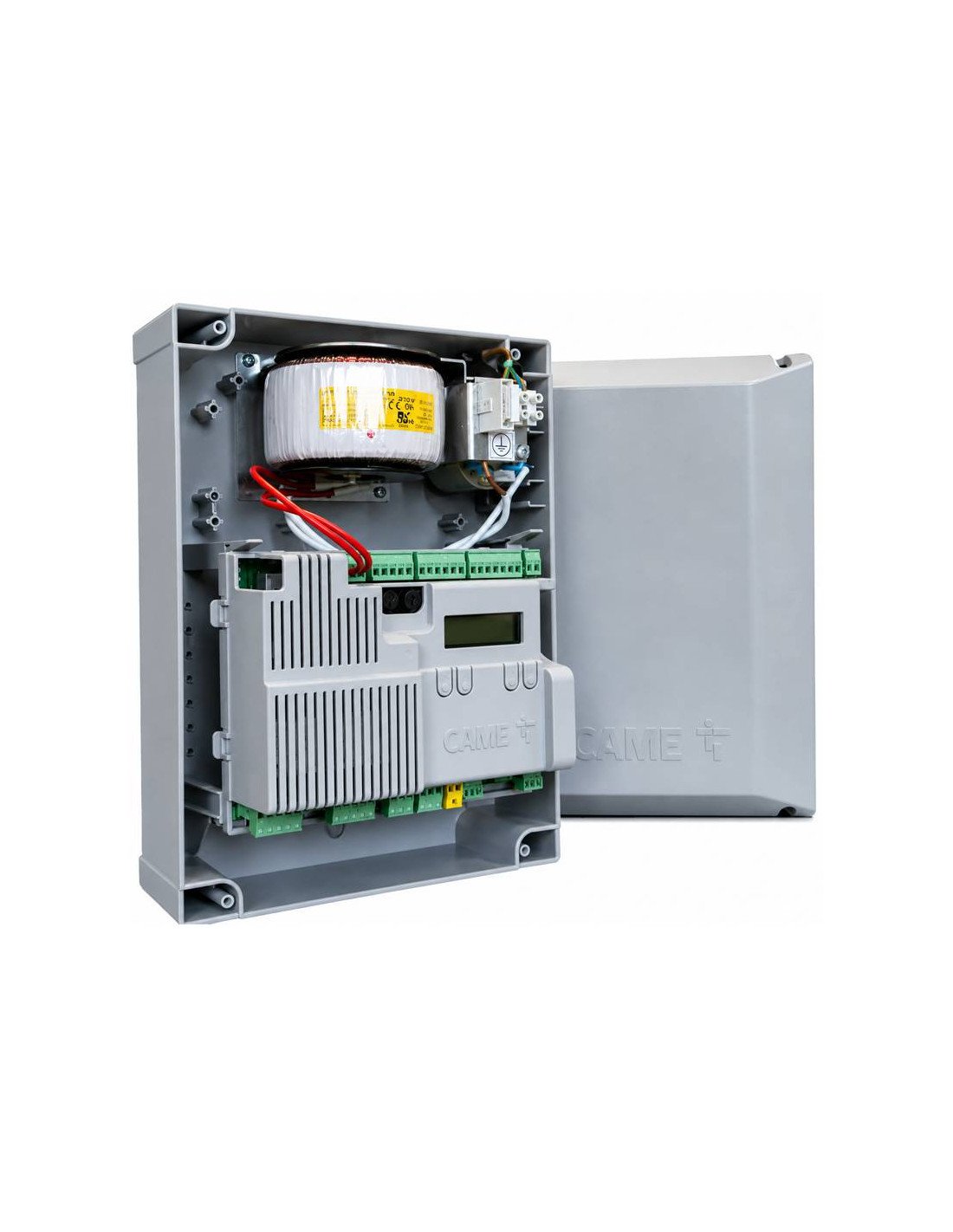

Manobra CAME ZLX24SA (801qa-0060)

CAME Zlx24sa É um gráfico de manobra multifuncional projetado para automatismos de portas de balanço de duas folhas com motores 24v. Incorpora alimentação 230V AC, Programação e sinalização de gráfico de sinalização, autodiagnóstico de dispositivos de segurança e controle avançado de controle de velocidade e controle de pares.

Esta tabela eletrônica é projetada para instalações residenciais, comunitárias ou profissionais, onde é necessária uma gestão precisa, segura e configurável do automatismo. Graças à sua compatibilidade com vários motores CAME de 24V, é uma solução muito versátil para novas instalações e substituições de quadros antigos compatíveis.

Principais vantagens da imagem CAME Zlx24sa

• Imagem multifuncional: preparado para controlar portas de dois folhas com motores 24V.
• Display gráfico integrado: facilita a programação, configuração e diagnóstico de automação.
• Autodiagnóstico de garantias: permite monitorar os dispositivos de segurança conectados.
• Velocidade e torque adaptativo da tecnologia: velocidade avançada e gerenciamento de pares para um movimento mais controlado.
• Ônibus CXN: compatível com acessórios usando o sistema de barramento CXN.
• Compatível com o codificador: permite uma gestão mais precisa do movimento do motor.
• 4 entradas de segurança: maior flexibilidade para conectar fotocélulas, bandas sensíveis ou outros dispositivos.
• Memória de até 1000 usuários: ideal para instalações com vários controles ou usuários registrados.
• Proteção IP54: caso preparado para instalação externa protegida.

Recommended applications

• Portas de balanço automáticas de uma ou duas folhas.
• Automação CAME com motores 24V.
• Instalações residenciais e comunitárias.
• Substituição de pinturas eletrônicas CAME compatível.
• Instalações que exigem codificador, controle de segurança e programação avançada.

Características técnicas

Motores compatíveis

A caixa de manobra CAME Zlx24sa É compatível com diferentes automações CAME de 24V para portas de balanço e outros sistemas compatíveis. Entre os modelos compatíveis são:

• AXI
• STYLO
• ATS
• ATI
• AXO
• SAPO
• FTX
• VELOZES
• FERNI
• F4000
• EMEGA

Modelos configuráveis da caixa

No menu Configuração da caixa, você pode selecionar diferentes tipos de motor para adaptar a operação do equipamento à instalação. Entre os modelos indicados no manual estão incluídos:

• Stylo-I
• Stylo-RME
• FTX
• Fast-70
• AXI
• A1824
• FERNI
• Ferni-v
• AXO
• A3024N / A5024N / F7024N
• Sapo-a24
• Sapo-a24e
• ATS
• F1024
• F4024e
• F4024ep
• Em4024
• ATI-30DGF / ATI-50DGF

Acessórios opcionais compatíveis

• Módulo RGSM001 806SA-0010: acessório opcional para funções GSM.
• Módulo SMA 009SMA: acessório opcional para expansão de funções.
• Cartão do carregador de bateria RLB 002RLB: permite a conexão de baterias de emergência.
• Baterias 7AH 846XG-0030: recomendado controlar todos os motores necessários da caixa, instalados em uma caixa externa.

Recomendação de instalação

A instalação e programação da caixa CAME 801QA-0060 ZLX24SA deve ser feito por pessoal qualificado. Antes de substituir uma caixa antiga ou instalar este equipamento em uma automação existente, é recomendável verificar o modelo do motor exato, o tipo de codificador, as terminações de corrida e os dispositivos de segurança instalados.

Em instalações com um único motor, o manual indica que a conexão deve ser feita na saída correspondente a motor m2. Para instalações de duas folhas, as conexões para M1 e M2 de acordo com a folha atrasada na abertura e fechamento.
