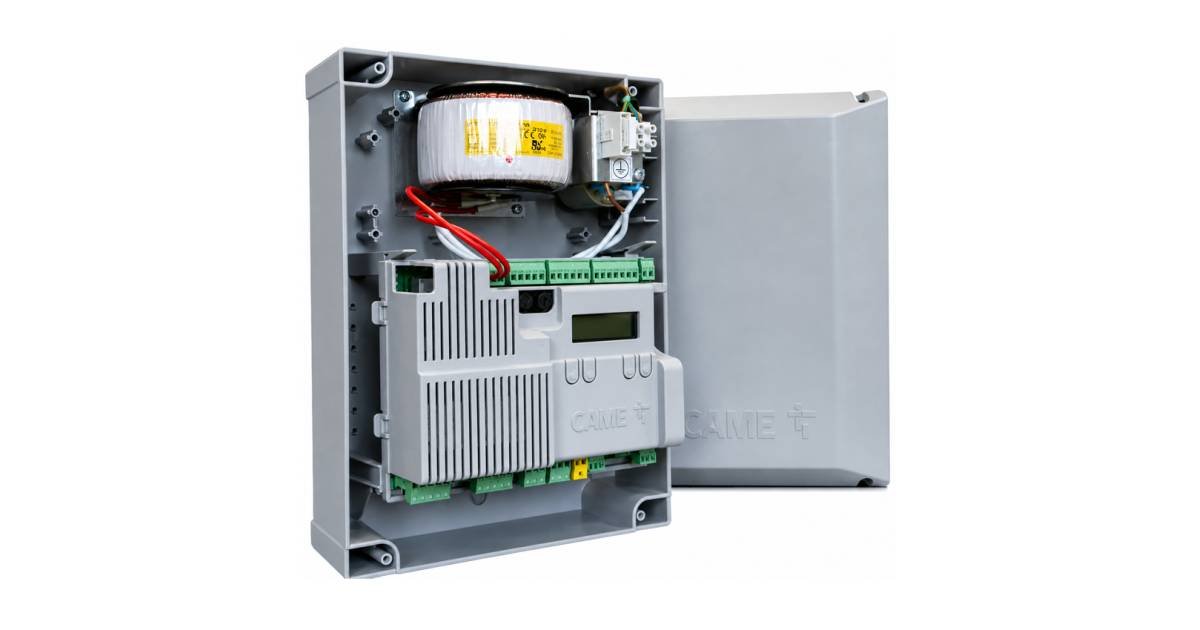

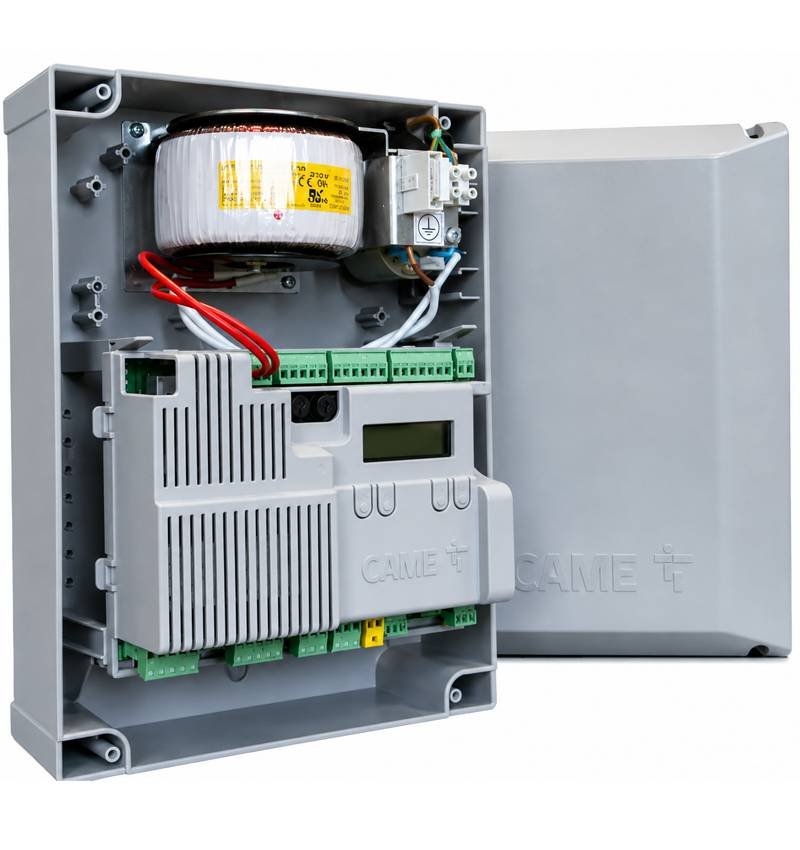

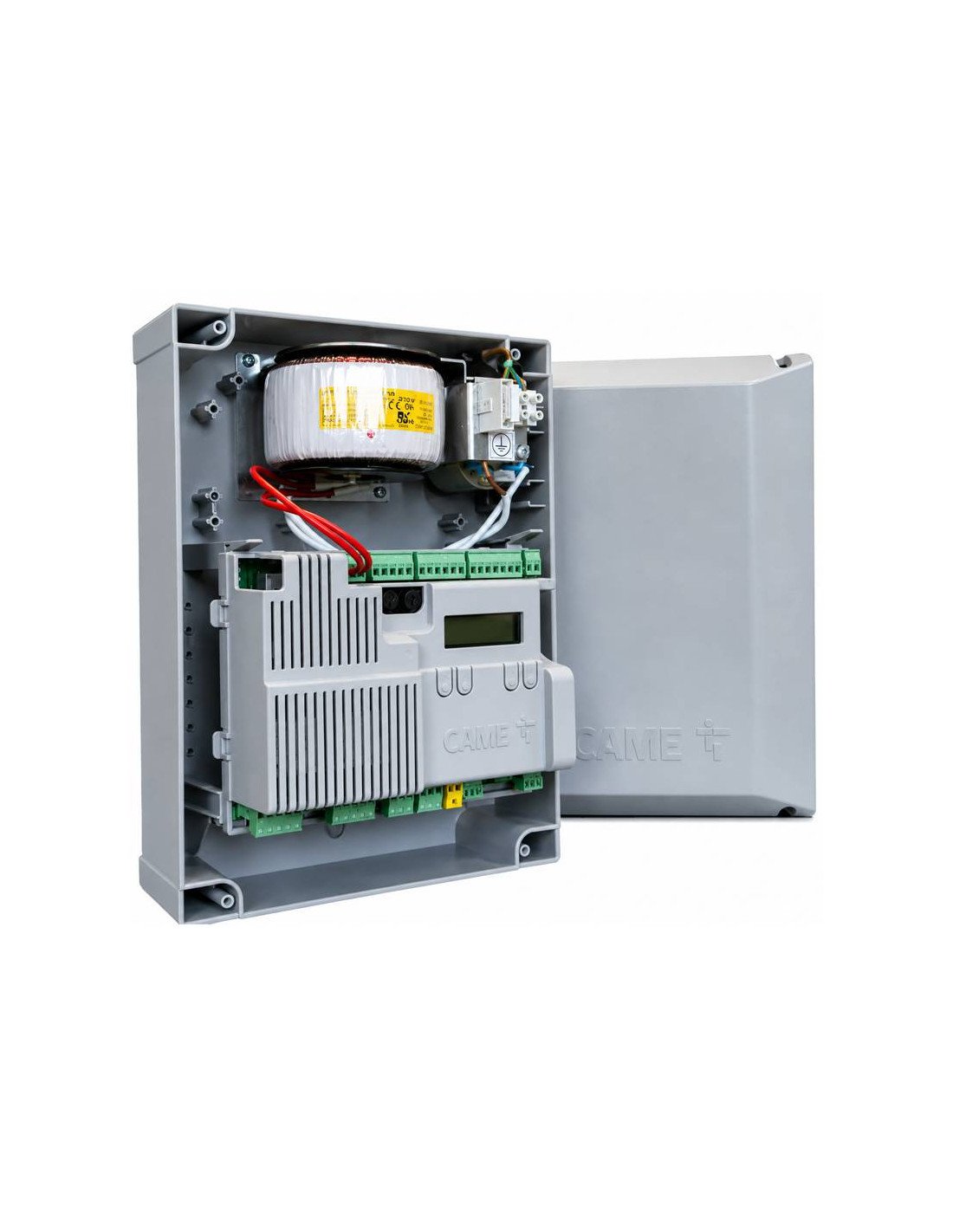

Cuadro de maniobras CAME ZLX24SA (801QA-0060)

CAME ZLX24SA es un cuadro de maniobras multifunción diseñado para automatismos de puertas batientes de dos hojas con motores de 24V. Incorpora alimentación a 230V AC, display gráfico de programación y señalización, autodiagnóstico de dispositivos de seguridad y tecnología avanzada de control de velocidad y par.

Este cuadro electrónico está pensado para instalaciones residenciales, comunitarias o profesionales donde se requiere una gestión precisa, segura y configurable del automatismo. Gracias a su compatibilidad con múltiples motores CAME de 24V, es una solución muy versátil tanto para nuevas instalaciones como para sustituciones de cuadros antiguos compatibles.

Ventajas principales del cuadro CAME ZLX24SA

• Cuadro multifunción: preparado para controlar puertas batientes de dos hojas con motores de 24V.
• Display gráfico integrado: facilita la programación, configuración y diagnóstico del automatismo.
• Autodiagnóstico de seguridades: permite supervisar los dispositivos de seguridad conectados.
• Tecnología Adaptive Speed & Torque: gestión avanzada de velocidad y par para un movimiento más controlado.
• BUS CXN: compatible con accesorios mediante sistema BUS CXN.
• Compatible con encoder: permite una gestión más precisa del movimiento del motor.
• 4 entradas de seguridad: mayor flexibilidad para conectar fotocélulas, bandas sensibles u otros dispositivos.
• Memoria hasta 1000 usuarios: ideal para instalaciones con múltiples mandos o usuarios registrados.
• Protección IP54: caja preparada para instalación exterior protegida.

Aplicaciones recomendadas

• Puertas batientes automáticas de una o dos hojas.
• Automatismos CAME con motores de 24V.
• Instalaciones residenciales y comunitarias.
• Sustitución de cuadros electrónicos CAME compatibles.
• Instalaciones que requieren encoder, control de seguridad y programación avanzada.

Características técnicas

Motores compatibles

El cuadro de maniobras CAME ZLX24SA es compatible con diferentes automatismos CAME de 24V para puertas batientes y otros sistemas compatibles. Entre los modelos compatibles se encuentran:

• AXI
• STYLO
• ATS
• ATI
• AXO
• FROG
• FTX
• FAST
• FERNI
• F4000
• EMEGA

Modelos configurables desde el cuadro

Desde el menú de configuración del cuadro se pueden seleccionar diferentes tipos de motor para adaptar el funcionamiento del equipo a la instalación. Entre los modelos indicados en el manual se incluyen:

• STYLO-ME
• STYLO-RME
• FTX
• FAST-70
• AXI
• A1824
• FERNI
• FERNI-V
• AXO
• A3024N / A5024N / F7024N
• FROG-A24
• FROG-A24E
• ATS
• F1024
• F4024E
• F4024EP
• EM4024
• ATI-30DGF / ATI-50DGF

Accesorios opcionales compatibles

• Módulo RGSM001 806SA-0010: accesorio opcional para funciones GSM.
• Módulo SMA 009SMA: accesorio opcional para ampliación de funciones.
• Tarjeta cargador de baterías RLB 002RLB: permite la conexión de baterías de emergencia.
• Baterías 7Ah 846XG-0030: recomendadas para controlar todos los motores necesarios desde el cuadro, instaladas en una caja externa.

Recomendación de instalación

La instalación y programación del cuadro CAME 801QA-0060 ZLX24SA debe realizarse por personal cualificado. Antes de sustituir un cuadro antiguo o instalar este equipo en una automatización existente, se recomienda comprobar el modelo exacto del motor, el tipo de encoder, los finales de carrera y los dispositivos de seguridad instalados.

En instalaciones con un solo motor, el manual indica que la conexión debe realizarse sobre la salida correspondiente al motor M2. Para instalaciones de dos hojas, se deben respetar las conexiones de M1 y M2 según la hoja retardada en apertura y cierre.
