CAME ZT6N | Boîte de manœuvre triphasée à 3200V à 3200 W

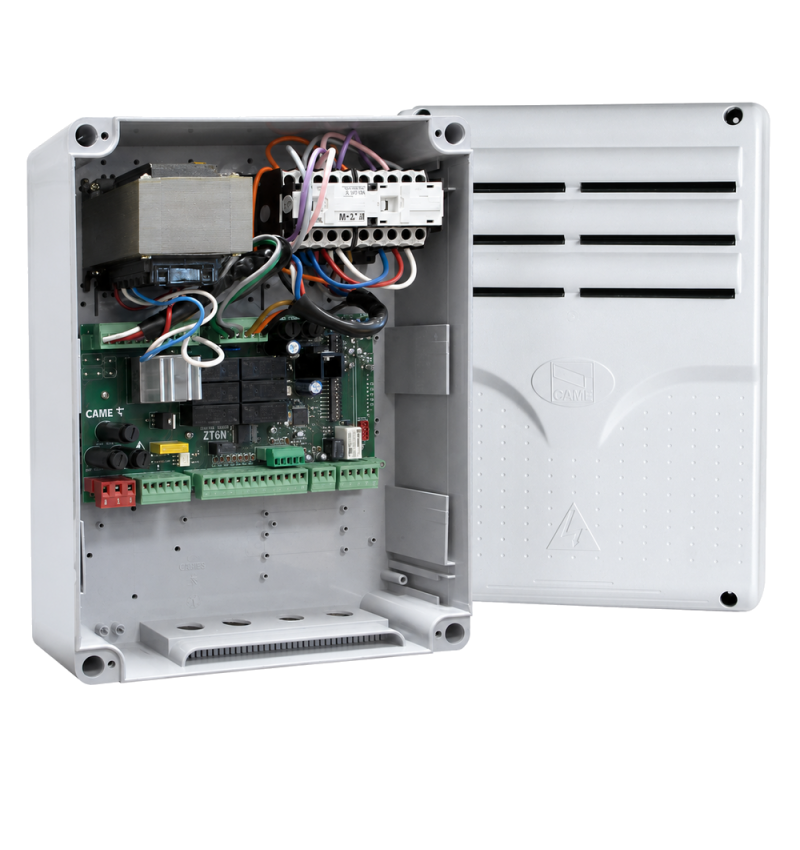

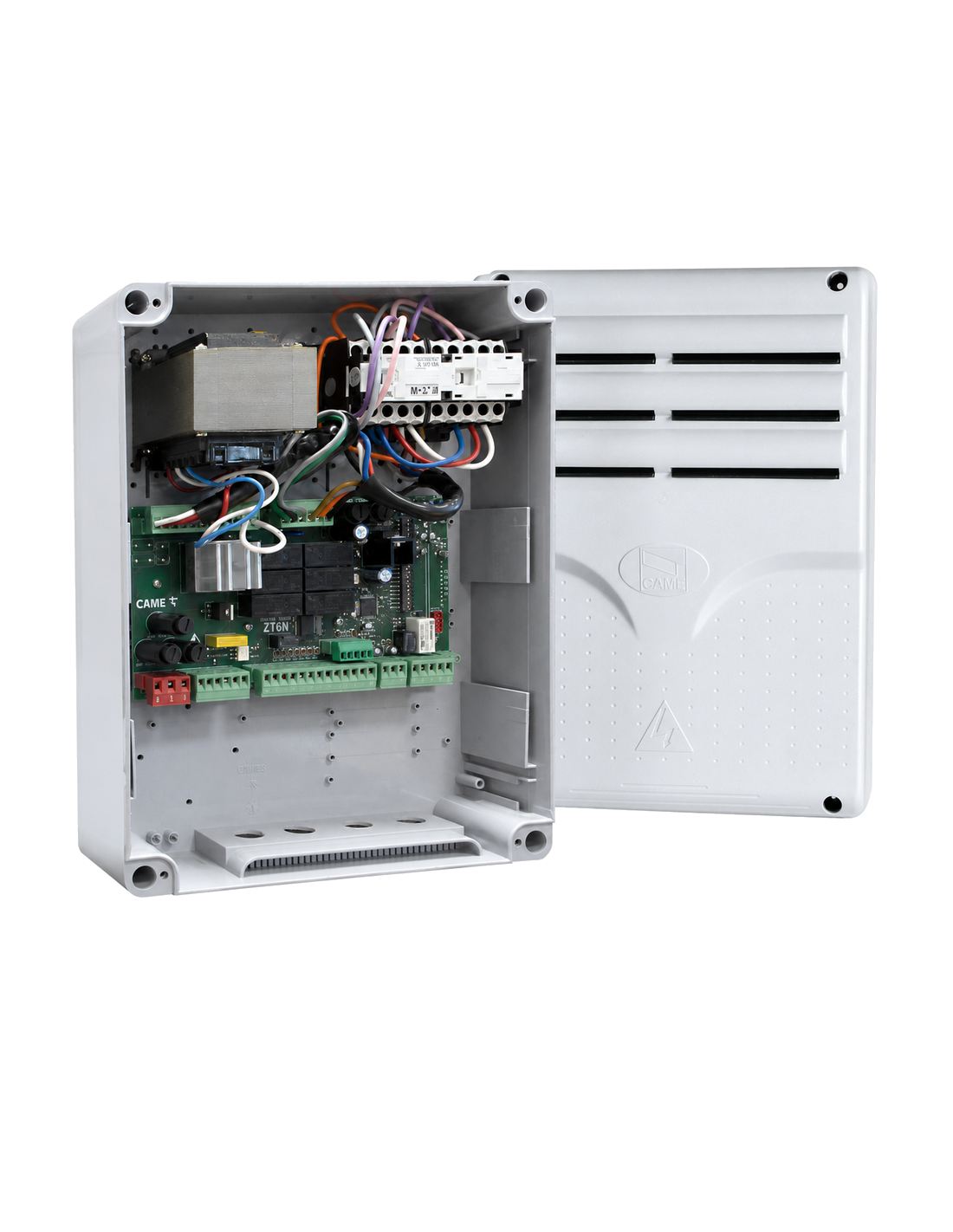

CAME ZT6N (002ZT6N) est une boîte de manœuvre pour automatisation industrielle CAME de 230-400 V, développé pour contrôler les moteurs de puissance élevés installés sur des portes coulissantes, sectionnelles, pliantes et d'autres boîtiers industriels.

Est le remplaçant mis à jour pour la peinture précédente CAME Zt6 et intègre de nouvelles fonctions de contrôle et de sécurité, telles que l'autodiagnostic de photocellules, deux entrées de sécurité configurables et la possibilité de gérer un démarreur souple externe.

Il est particulièrement indiqué pour les automatismes triphasé CAME comme C-BXT, BK-2200T et BY-3500T, tant que la tension, la puissance, la configuration de la course à la course et du moteur sont compatibles avec l'installation.

Principaux avantages de l'image CAME Zt6n

• Contrôle pour l'automatisation industrielle: Il prend en charge une puissance maximale allant jusqu'à 3200 W et une durée de travail pouvant atteindre 360 secondes.
• Autodiagnostic des dispositifs de sécurité: Vérifiez le fonctionnement des photocellules avant d'exécuter les manœuvres.
• Entrées configurables C1 et CX: Ils vous permettent de connecter des photocellules ou des bandes de sécurité résistives de 8,2 KΩ et sélectionnez la réponse de l'automatisation.
• Gestion de démarreur externe: Il a une connexion pour un démarreur doux pouvant atteindre 3000 W à 400 V trois phases, réduisant les efforts électriques et mécaniques lors du démarrage.
• Contrôle radio facultatif: Incorporer le connecteur pour la carte radiofréquence CAME AF et vous permet de mémoriser jusqu'à 25 utilisateurs.
• Opération combinée: Il permet de contrôler deux automatisations configurées comme maître et esclave.
• Protection de plein air: Boîte avec degré de protection IP54 et plage de fonctionnement de -20 ° C à +55 ° C.

Fonctions de programmation

Le panneau de commande contient 20 micro-micro-micro-micro-forfaits et deux régulateurs pour adapter le fonctionnement de la porte aux besoins de chaque installation. Parmi ses fonctions principales sont:

• Fermeture automatique réglable entre 1 et 120 secondes.
• Ouverture partielle réglable entre 1 et 95 secondes.
• Commandes séquentielles, étape par étape et ouverture.
• Opération en mode homme présent.
• Lumière clignotante pendant 5 secondes.
• La détection des obstacles avec le moteur s'est arrêté.
• Total des entrées de sécurité d'arrêt et de sécurité configurables.
• Sortie pour la lampe ou la lampe à cycle gratuite.
• Fonction de freinage en automatisation CAME CBX et CBXT.

Connexions et accessoires disponibles

Les CAME ZT6N a des billets indépendants d'ouverture, de fermeture, d'ouverture partielle, étape par étape et d'arrêt. Il permet également la connexion de la course, des photocellules, des bandes sensibles, une antenne externe, des lumières de signalisation et une carte de radiofréquence plug-in.

La sortie auxiliaire B1, b2 Il vous permet de conduire un périphérique supplémentaire au moyen du deuxième canal radio, tandis que les sorties de signalisation prennent en charge 24 V ou 230 V clignotant, des pilotes d'état de la porte ouverts et fermés, et une lampe supplémentaire.

Table des caractéristiques techniques

Important: Changer d'une peinture CAME Le précédent ZT6 nécessite de vérifier la tension et la connexion du moteur, la position du pont de transformateur, les terminaisons de course et les dispositifs de sécurité. L'installation et la configuration doivent être effectuées par du personnel qualifié avec l'alimentation électrique déconnectée.
