CAME ZT6N | Cuadro de maniobras trifásico 400V hasta 3200 W

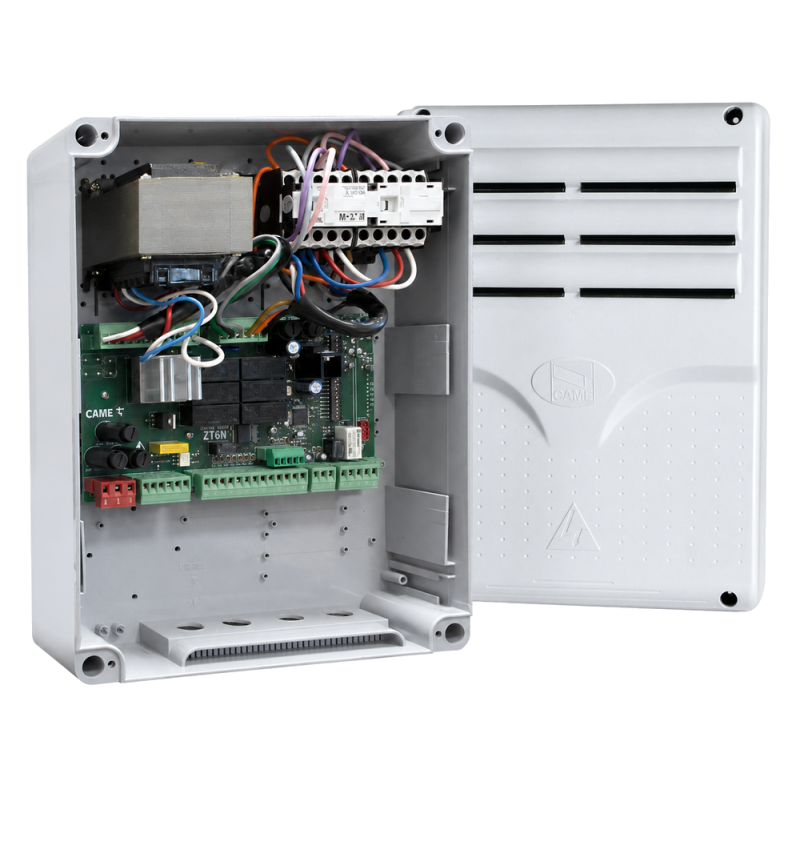

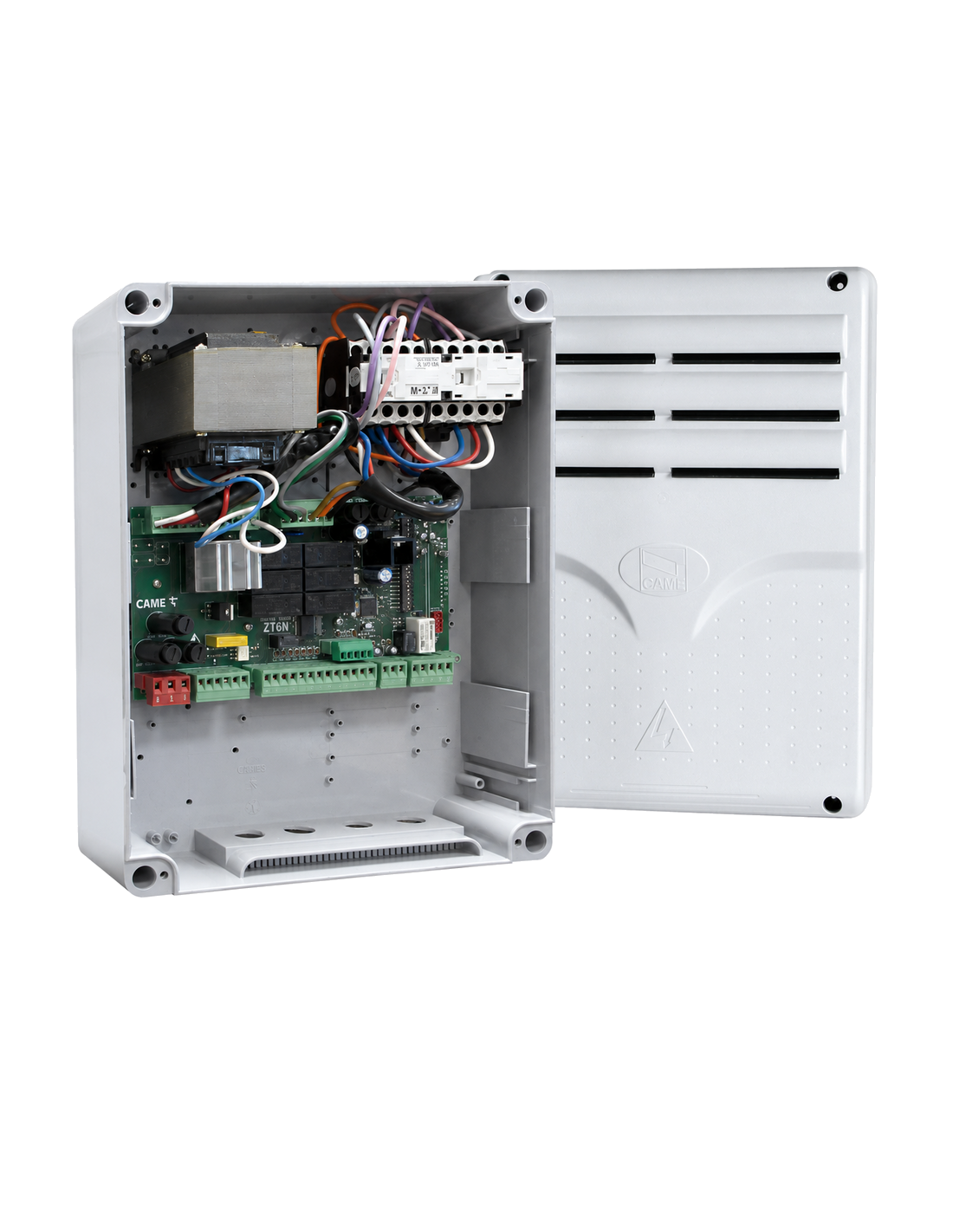

CAME ZT6N (002ZT6N) es un cuadro de maniobras para automatismos industriales CAME de 230-400 V, desarrollado para controlar motores de elevada potencia instalados en puertas correderas, seccionales, plegables y otros cerramientos industriales.

Es el sustituto actualizado del anterior cuadro CAME ZT6 e incorpora nuevas funciones de control y seguridad, como la autodiagnosis de las fotocélulas, dos entradas de seguridad configurables y la posibilidad de gestionar un arrancador suave externo.

Está especialmente indicado para automatismos trifásicos CAME como C-BXT, BK-2200T y BY-3500T, siempre que la tensión, potencia, finales de carrera y configuración del motor sean compatibles con la instalación.

Principales ventajas del cuadro CAME ZT6N

• Control para automatismos industriales: admite una potencia máxima de hasta 3200 W y un tiempo de trabajo de hasta 360 segundos.
• Autodiagnosis de los dispositivos de seguridad: comprueba el funcionamiento de las fotocélulas antes de ejecutar las maniobras.
• Entradas C1 y CX configurables: permiten conectar fotocélulas o bandas de seguridad resistivas de 8,2 kΩ y seleccionar la respuesta de la automatización.
• Gestión de Soft Starter externo: dispone de conexión para un arrancador suave de hasta 3000 W a 400 V trifásicos, reduciendo los esfuerzos eléctricos y mecánicos durante el arranque.
• Control por radio opcional: incorpora conector para tarjeta de radiofrecuencia CAME AF y permite memorizar hasta 25 usuarios.
• Funcionamiento combinado: permite controlar dos automatizaciones configuradas como MASTER y SLAVE.
• Protección para exteriores: caja con grado de protección IP54 y rango de funcionamiento de -20 °C a +55 °C.

Funciones de programación

La central dispone de 20 microinterruptores DIP y dos reguladores para adaptar el funcionamiento de la puerta a las necesidades de cada instalación. Entre sus principales funciones se encuentran:

• Cierre automático regulable entre 1 y 120 segundos.
• Apertura parcial regulable entre 1 y 95 segundos.
• Mandos secuencial, paso a paso y apertura.
• Funcionamiento en modo hombre presente.
• Preaviso de la luz intermitente durante 5 segundos.
• Detección de obstáculos con el motor parado.
• Stop total y entradas de seguridad configurables.
• Salida para lámpara de cortesía o lámpara de ciclo.
• Función de freno en cierre para automatismos CAME CBX y CBXT.

Conexiones y accesorios disponibles

El CAME ZT6N dispone de entradas independientes para apertura, cierre, apertura parcial, paso a paso y parada. También permite conectar finales de carrera, fotocélulas, bandas sensibles, antena externa, luces de señalización y una tarjeta de radiofrecuencia enchufable.

La salida auxiliar B1-B2 permite accionar un dispositivo adicional mediante el segundo canal de radio, mientras que las salidas de señalización admiten luz intermitente de 24 V o 230 V, pilotos de estado de puerta abierta y cerrada, y una lámpara adicional.

Tabla de características técnicas

Importante: el cambio desde un cuadro CAME ZT6 anterior requiere comprobar la tensión y el conexionado del motor, la posición del puente del transformador, los finales de carrera y los dispositivos de seguridad. La instalación y configuración deben ser realizadas por personal cualificado con la alimentación eléctrica desconectada.
