CAME Zt6n | Caixa de manobra de 300V e 3200 W de três fases

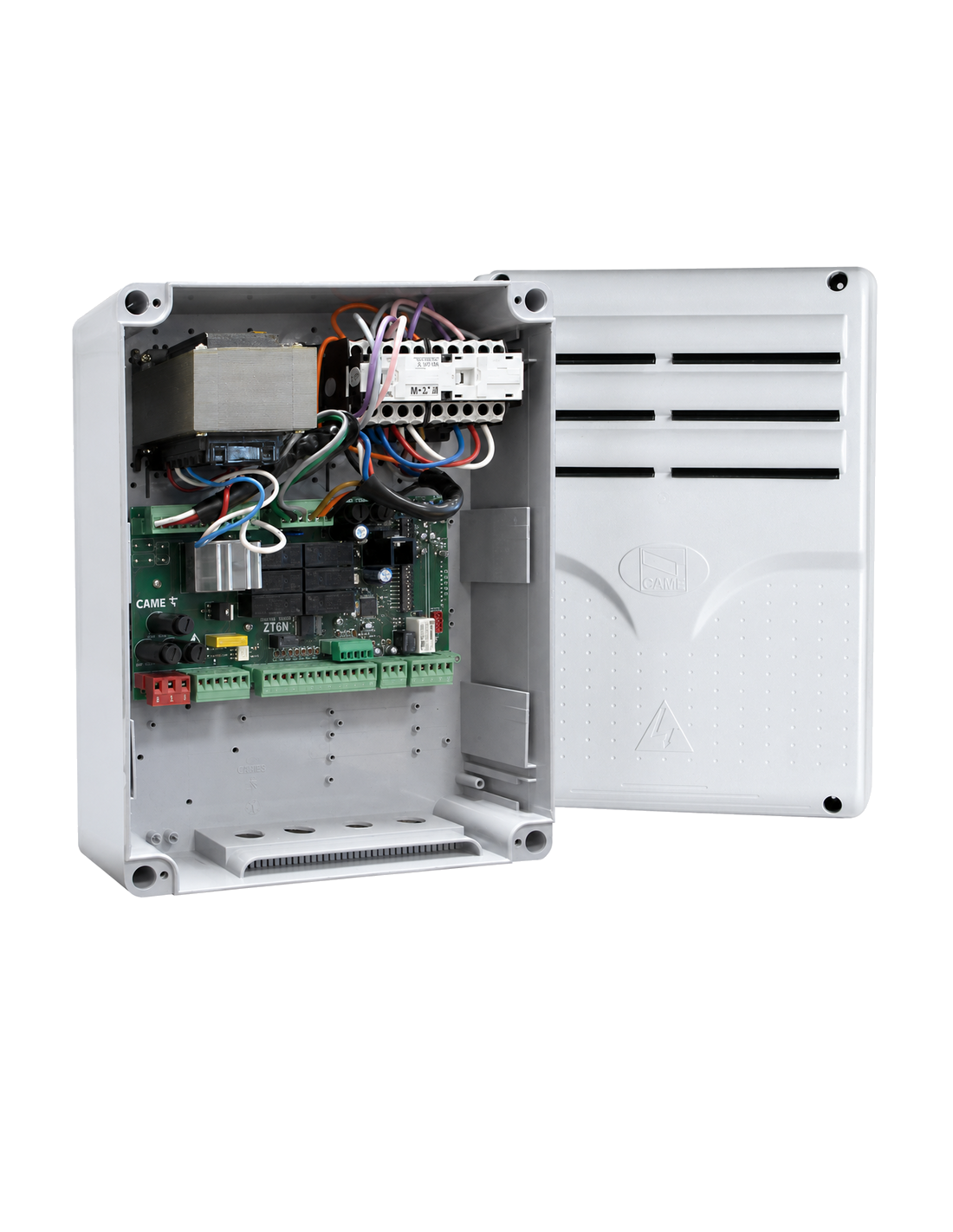

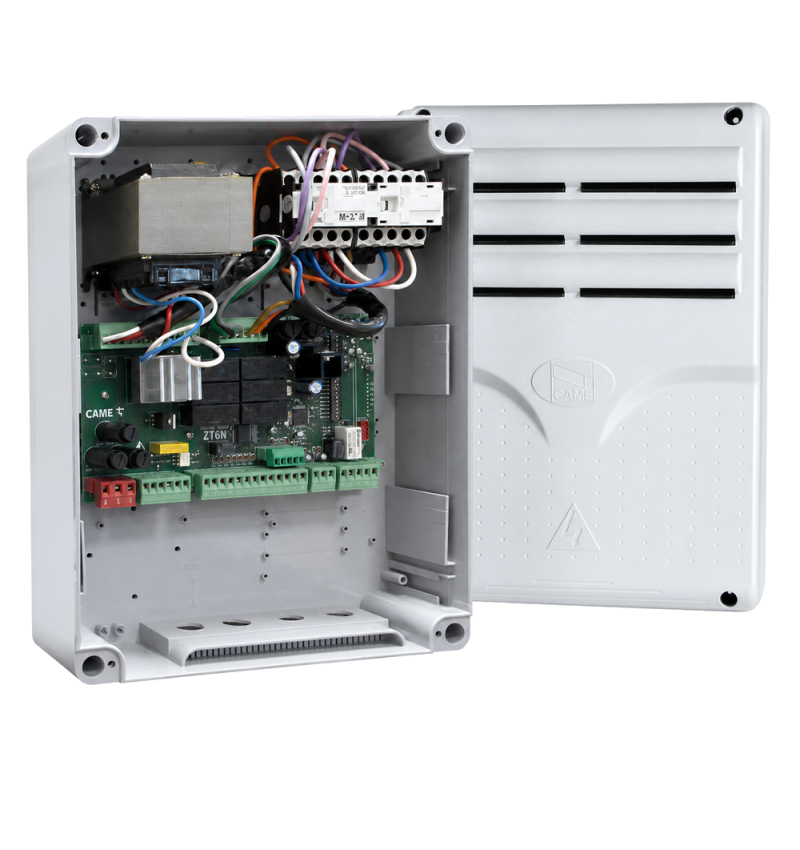

CAME ZT6N (002zt6n) é uma caixa de manobra para automações industriais CAME de 230-400 V, desenvolvido para controlar os motores de alta potência instalados em portas deslizantes, seccionais, dobráveis e outros gabinetes industriais.

É o substituto atualizado para a pintura anterior CAME Zt6 e incorpora novas funções de controle e segurança, como o autodiagnóstico de fotocélulas, duas entradas de segurança configuráveis e a possibilidade de gerenciar um starter macio externo.

É especialmente indicado para automatismos trifásicos CAME gostar C-BXT, BK-2200T e BY-3500T, desde que a tensão, o poder, a configuração do racetime e do motor sejam compatíveis com a instalação.

Principais vantagens da imagem CAME Zt6n

• Controle para automação industrial: Suporta uma potência máxima de até 3200 W e um tempo de trabalho de até 360 segundos.
• Autodiagnóstico de dispositivos de segurança: Verifique a operação dos fotocélulas antes de executar as manobras.
• Entradas C1 e CX configuráveis: Eles permitem que você conecte fotocélulas ou faixas de segurança resistivas de 8,2 kΩ e selecione a resposta da automação.
• External Soft Starter Management: Ele tem uma conexão para um soft starter de até 3000 W a 400 V três fases, reduzindo os esforços elétricos e mecânicos durante a inicialização.
• Controle de rádio opcional: Incorpore o conector para cartão de radiofrequência CAME AF e permite memorizar até 25 usuários.
• Operação combinada: Ele permite controlar duas automatizações configuradas como mestre e escravo.
• Proteção ao ar livre: Caixa com grau de proteção IP54 e faixa de operação de -20 ° C a +55 ° C.

Funções de programação

O painel de controle possui 20 Mergro Microswitches e dois reguladores para adaptar a operação da porta às necessidades de cada instalação. Entre suas principais funções são:

• Fechamento automático ajustável entre 1 e 120 segundos.
• Abertura parcial ajustável entre 1 e 95 segundos.
• Controles seqüenciais, passo a passo e abertura.
• Operação no modo homem presente.
• Luz piscando por 5 segundos.
• Detecção de obstáculos com o motor parou.
• Total Stop e Entradas de Segurança Configuráveis.
• Saia para lâmpada de cortesia ou lâmpada de ciclo.
• Função de freio no fechamento de automação CAME CBX e CBXT.

Conexões e acessórios disponíveis

A CAME O ZT6N possui ingressos independentes para abertura, fechamento, abertura parcial, passo a passo e parada. Também permite conectar a extremidade da corrida, fotocélulas, bandas sensíveis, antena externa, luzes de sinalização e um cartão de radiofrequência plug-in.

A saída auxiliar B1, b2 Ele permite que você dirija um dispositivo adicional por meio do segundo canal de rádio, enquanto as saídas de sinalização suportam 24 V ou 230 V piscando luz, pilotos de status de porta aberta e fechada e uma lâmpada adicional.

Tabela de características técnicas

Importante: Mudar de uma pintura CAME O zt6 anterior requer verificação da tensão e conexão do motor, a posição da ponte do transformador, as terminações de corrida e os dispositivos de segurança. A instalação e a configuração devem ser executadas por pessoal qualificado com a fonte de alimentação desconectada.
