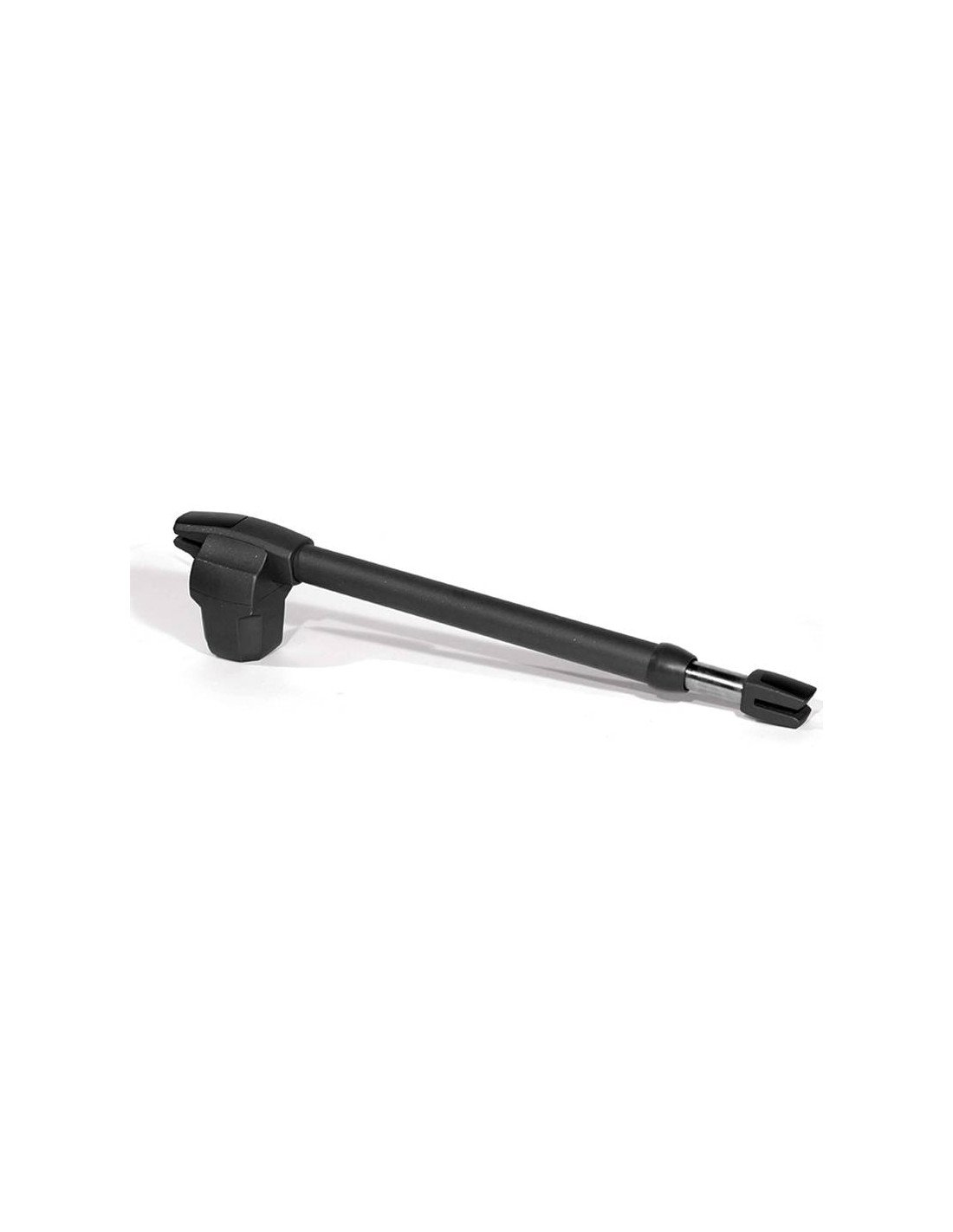

Motorline Lynx - motor eletromecânico para portas de balanço

A Motorline LYNX é um motor eletromecânico para automação de swingle, projetado para oferecer operação confiável, poderosa e segura, tanto em instalações residenciais quanto em acessos moderados de acesso intensivo. É uma solução robusta e versátil, disponível em versões de 230V AC e 24V DC, bem como em excursões de stem diferentes para se adaptar às necessidades de cada instalação de folha e geometria

Neste produto é comercializado Apenas o motor do lince, isto é, sem caixa de manobra, sem receptor e sem controles remotos. Isso torna uma opção ideal para substituições, reabastecimento, extensões ou projetos de instalação existentes em que o profissional já possui eletrônica de controle compatível.

O motor está disponível com caule de 300 mm, 400 mm e 600 mm, permitindo que você selecione a corrida mais apropriada, dependendo do tipo de porta, espaço disponível e do ângulo de abertura necessário. De acordo com a versão escolhida, o Motorline Lynx pode automatizar as folhas para cima 2500 mm, 3000 mm ou 4000 mm comprimento máximo, mantendo um 2300 n força push.

Um dos pontos fortes da gama Lynce é o seu grande montagem de flexibilidade. O manual indica que o motor foi desenvolvido para portas de balanço e que incorpora a possibilidade de alterar a orientação do motor, permitindo transformar um motor lateral direito no lado esquerdo. Esse recurso é especialmente útil para instaladores e serviços técnicos, pois facilita a adaptação de automação a diferentes configurações de porta sem ter que recorrer a referências totalmente diferentes.

A Motorline O Lince oferece uma construção preparada para trabalhar ao ar livre, com grau de proteção IP54 e uma gama de temperatura de operação de -25 ºC a 65 ºC. Além disso, incorpora proteção térmica a 120 ºC, que ajuda a preservar o motor contra as condições de trabalho esmagadoras ou exigentes. Esses recursos tornam uma alternativa adequada para portões de balanço instalados em casas, comunidades ou acessos privados onde uma automação durável e resistente é necessária.

Em termos de benefícios, versões de 230v desenvolver um poder de 230 W e uma velocidade de abertura aproximada de 20 mm / seg, enquanto as versões de 24v trabalhar com 60 w e atingir uma velocidade aproximada de 23,5 mm / seg. O manual também especifica uma frequência de trabalho do 25% em 230V e de 55% em 24V, sendo este último especialmente interessante para instalações onde uma maior capacidade de manobra ou uso mais frequente é procurado.

Dependendo da corrida selecionada, o tempo de abertura varia aproximadamente entre 8 e 13 segundos na versão de 300 mm, entre 13 e 18 segundos em 400 mm e entre 20 e 28 segundos nos 600 mm. Isso permite que você escolha o modelo mais adequado não apenas pelo comprimento do caule, mas também pela manobra e pelo comportamento esperado da instalação.

Outra característica importante de Motorline Lynx é o seu sistema de desbloqueio manual por chave, projetado para situações de emergência ou falha de energia. Este desbloqueio permite que você desloque a automação para manobrar a porta manualmente quando necessário, uma função essencial em qualquer instalação de porta de swing profissional.

O fabricante também insiste na importância de uma instalação correta, respeitando a dimensões x, y e w, bem como a altura dos suportes, para garantir a durabilidade do motor e um movimento fluido da porta. Da mesma forma, o uso de pára mecânica na abertura e fechamento, pois ajudam a evitar esforços indevidos no automatismo e melhorar o funcionamento geral da instalação.

Se você estiver procurando por um atuador linear confiável para o seu cancelamento de jogos de azar, o Motorline LYNX É uma excelente opção para o seu equilíbrio entre energia, robustez, disponibilidade em várias tensões e excursões, e facilidade de adaptação a várias configurações. É uma solução especialmente recomendada para profissionais do setor que precisam de um motor de substituição o Uma automação de qualidade linear para integrar com um centro compatível existente

Conteúdo do pacote:

• 1x motor eletromecânico
• 1x condensador
• Suporte frontal 1x
• 1x suporte traseiro
• 1x chave de desbloqueio

Características técnicas Motorline Lynx

Modelos disponíveis 230 VAC

• Motor Lince 300-230 der: Motor 230Vac, lado direito de 300mm.
• Motor Lince 300-230 deixado: Motor 230Vac, 300mm lateral esquerdo.
• Motor Lince 400-230 der: Motor 230Vac, lado direito de 400mm.
• Motor Lince 400-230 deixado: Motor 230Vac, lado esquerdo de 400mm.
• Motor Lince 600-230 der: Motor 230Vac, lado direito de 600mm.
• Motor Lince 600-230 deixado: Motor 230Vac, lado esquerdo de 600mm.

Modelos disponíveis 24 VDC

• Motor Lince 300-24V der: 24VDC motor, lado direito de 300mm.
• Motor Lynx 300-24V à esquerda: 24VDC motor, 300mm lateral esquerdo.
• Motor Lynx 400-24V: 24VDC motor, lado direito de 400mm.
• Motor Lynx 400-24V à esquerda: 24vdc motor, lado esquerdo de 400mm.
• Motor Lynx 600-24V der: 24VDC motor, lado direito de 600mm.
• Motor Lynx 600-24V à esquerda: 24VDC motor, 600mm lateral esquerdo.

Nota: para saber se é certo ou lado esquerdo, teremos que ver o motor dentro da porta.

MANUAIS

• Manual Motorline LYNX
• Vista de pedaços Motorline LYNX

Instalação de vídeo passo a passo

Programação de vídeo passo a passo
